Volkswagen Phaeton (2002-2006) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Phaeton (2002–2006), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Volkswagen Phaeton (2002-2006) – schéma pojistky
Rok výroby: 2002, 2003, 2004, 2005, 2006.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Phaeton je pojistka (?) v panelu pojistek motorového prostoru.
Relé a pojistky
Hlavní panel pojistek v zavazadlovém prostoru vlevo – hlavní pojistky
| Č. | Č. ref. ve schématu připojení | Amp [A] | Popis | Terminál |
| 1 | S204 – Pojistka -1- (30) | 100 | A18 – Měnič napětí vyhřívání čelního skla | 30 |
| 2 | S205 – Pojistka -2- (30) | 150 | TV28- Spoj kabelu 3 pro svorku 30,
Termické pojistky: SE1, SE2, SE3, SE4, SE5, SE6, SE7 Pojistky: SB5, SB7 a SB18, SB27 a SB36, SD11, SD23, SD24, SD26, J329 – Relé napětí napájení svorky 15 (B +) J680 – Relé napájení 1 (svorka 75) |
30 |
| 3 | S206 – Pojistka -3- (30) | 300 | Pojistky: SC3, SC6, SC8 až SC16, SC23 až SC27, SC41 až SC47
C – Generátor (GEN) |
30 |
| 4 | S207 – Pojistka -4- (30) | – | otevřeno | 30 |

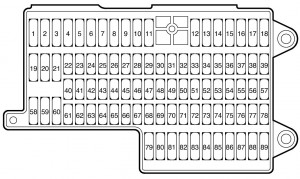

Schéma pojistek pod přístrojovou deskou, vlevo – Pojistky “SB”
| Č. | Č. ref. ve schématu zapojení | Amp [A] | Popis | Terminál |
| 1 | SB1 – Pojistka 1 (v podpoře pojistky) | 10 | Morsetto 30 pro J582 – relé vyhřívání poloha parkování stěrače
Z 20 – Vyhřívač trysky ostřikovače skla levý Z 21 – Vyhřívač trysky ostřikovače skla pravý |
75a |
| 2 | SB2 – Pojistka 2 (v podpoře pojistky) | 20 | J386 – Modul řízení dveří, strana řidiče
J657 – Modul řízení uzavírání dveří J388 – Modul řízení dveří, zadní, levé |
30 |
| 15 * | ||||
| 3 | SB3 – Pojistka 3 (v podpoře pojistky) | 20 | J387 – Modul řízení dveří, strana spolujezdce
J657 – Modul řízení uzavírání dveří J389 – Modul řízení dveří, zadní, pravé |
30 |
| 15 * | ||||
| 4 | SB4 – Pojistka 4 (v podpoře pojistky) | 20 | SC18 – Pojistka 18 (v podpoře pojistky)
SC19 – Pojistka 19 (v podpoře pojistky) SC20 – Pojistka 20 (v podpoře pojistky) |
15a |
| 5 | SB5 – Pojistka 5 (v podpoře pojistky) | 5 | J528 – Modul řízení elektroniky střechy | 30 |
| 6 | otevřeno | – | – | – |
| 7 | otevřeno | 15 | – | 30 |
| 8 | SB 8 – Pojistka 8 (v podpoře pojistky) | 25 | J104 – Modul řízení ABS (s EDL)
J106 – Relé elektromagnetického ventilu ABS |
30 |
| 9 | otevřeno | 5 | – | – |
| 10 | SB10 – Pojistka 10 (v podpoře pojistky) | 15 | J519 – Modul řízení elektrického systému vozidla
M5 – směrovka přední levá M1 – Světlo polohy levé |
30 |
| 11 | SB11 – Pojistka 11 (v podpoře pojistky) | 15 | J519 – Modul řízení elektrického systému vozidla
M7 – směrovka přední pravá M3 – světlo polohy pravé |
30 |
| 12 | SB12 – Pojistka 12 (v podpoře pojistky) | 15 | J519 – Modul řízení elektrického systému vozidla
J567 – Modul řízení proudu světlometu levého M29 – Světlo potkávací levé J683 – Modul řízení dálkových světel světlometu levého HID M30 – Světlo dálkové levé |
30 |
| 13 | SB13 – Pojistka 13 (v podpoře pojistky) | 15 | J519 – Modul řízení elektrického systému vozidla
J568 – Modul řízení proudu světlometu pravého M31 – světlo potkávací pravé J684 – Modul řízení paprsku světla HID pravého M32 – světlomet pravý dálkové |
30 |
| 14 | SB14 – Pojistka 14 (v podpoře pojistky) | 20 | J519 – Modul řízení elektrického systému vozidla
H1 – klakson / klakson dvoubarevný |
30 |
| 15 | SB15 – Pojistka 15 (v podpoře pojistky) | 15 | F – Spínač brzdových světel
J605 – Modul řízení zadního víka J… – modul řízení motoru (ECM) J345 – Modul řízení pro senzor tahu J104 – Modul řízení ABS (s EDL) |
30 |
| 16 | SB16 – Pojistka 16 (v podpoře pojistky) | 20 | J162 – Modul řízení vyhřívání | 30 |
| 17 | SB17 – Pojistka 17 (v podpoře pojistky) | 10 | J523 – Modul řízení hlavy modulu informačního displeje předního
R 24 – Zesilovač antény |
30a |
| 18 | SB18 – Pojistka 18 (v podpoře pojistky) | 10 | J527 – modul řízení elektronických systémů sloupku řízení | 30a |
| 19 | SB19 – Pojistka 19 (v podpoře pojistky) | 10 | J518 – Modul řízení přístupu / startování | 30a |
| 20 | otevřeno | – | – | – |
| 21 | otevřeno | – | – | – |
| 22 | SB22 – Pojistka 22 (v podpoře pojistky) | 5 | J623 – Modul řízení motoru (ECM) (kód motoru BAP)
J623 – Modul řízení motoru (ECM) 2 (kód motoru BAP) J220 – Modul řízení motoru Motronic (ECM) (kód motoru BGJ) |
30a |
| 23 | SB23 – Pojistka 23 (v podpoře pojistky) | 5 | J285 – Modul řízení s indikátorem na přístrojové desce | 30a |
| 24 | otevřeno | – | – | – |
| 25 | otevřeno | – | – | – |
| 26 | otevřeno | – | – | – |
| 27 | SB27 – Pojistka 27 (v podpoře pojistky) | 5 | J285 – Modul řízení s indikátorem na přístrojové desce Spojovací datový konektor (DLC)
J669 – Relé napínání bezpečnostních pásů |
30a |
| 28 | SB28 – Pojistka 28 (v podpoře pojistky) | 5 | J526 – Modul řízení telefonní / telematický | 30a |
| 29 | SB29 – Pojistka 29 (v podpoře pojistky) | 5 | R149 – přijímač rádiového vyhřívání vody (pokud je relevantní) | 30a |
| 30 | SB30 – Pojistka 30 (v podpoře pojistky) | 10 | J255 – modul řízení Climatronic
V 50 – Čerpadlo chladicí kapaliny N175 – ventil regulace tepla vlevo N176 – ventil regulace tepla vpravo |
30a |
| 31 | SB31 – Pojistka 31 (v podpoře pojistky) | 5 | Y – Analogové hodiny / modul řízení
J524 – Ovládání informačního displeje vzadu |
30a |
| 32 | otevřeno | – | – | – |
| 33 | SB33 – Pojistka 33 (v podpoře pojistky) | J17 – Relé čerpadla paliva (FP)
J271 – Relé napájení modulu řízení motoru Motronic (ECM) J670 – Relé napájení modulu řízení motoru Motronic (ECM) 2 J581 – Relé paralelního připojení baterie (pokud je relevantní) J49 – Relé čerpadla paliva (FP) 2 J220 – Modul řízení motoru Motronic (ECM) (kód motoru BGJ) |
30 | |
| 34 | SC34 – Pojistka 34 (v podpoře pojistky) | 20 | G6 – Čerpadlo paliva (FP) | 30 |
| 35 | SC35 – Pojistka 35 (v podpoře pojistky) | 20 | G23 – Čerpadlo paliva na přenášení (FP) | 30 |
| 36 | SC36 – Pojistka 36 (v podpoře pojistky) | 30 | Připojení 30 pro J681 – Relé napájení 2 (připojení 15)
Pojistky: SB52, SB53, SB54, SB55, SB56, SB57 |
30 |
| 37 | otevřeno | – | – | – |
| 38 | otevřeno | – | – | – |
| 39 | otevřeno | – | – | |
| 40 | otevřeno | – | – | – |
| 41 | SC41 – Pojistka 41 (v podpoře pojistky) | 5 | G384 – senzor náklonu vozidla | 30 |
| 42 | SC42 – Pojistka 42 (v podpoře pojistky) | 5 | J393 – Modul řízení centrálního systému komfortu | 30 |
| 15 * | ||||
| 43 | SC43 – Pojistka 43 (v podpoře pojistky) | 30 | J605 – Modul řízení zadních dveří | 30 |
| 44 | SC44 – Pojistka 44 (v podpoře pojistky) | 10 | J197- Modul řízení systému monitorování úrovně | 30 |
| 45 | SC45 – Pojistka 45 (v podpoře pojistky) | 5 | J697- Modul řízení osvětlení registrační značky
L153 – Osvětlovací zadní lampa |
30 |
| 46 | otevřeno | – | – | – |
Elektronická deska v pravém expanzním prostoru – relé
| Číslo | Popis |
| 1 | otevřeno |
| 2 | C24 – tlumič |
| 3 | J682 – Relé napájení (morsetto 50) |
| 4 | J271 – Relé napájení modulu řízení motoru Motronic (ECM) (167) |
| 5 | J670 – Modul řízení motoru Motronic (ECM)
Relé napájení 2 (100) (kód motoru BAP) |
| 5 | otevřeno |
| 6 | J680 – Relé napájení 1 (morsetto 75) (100) |
| 7 | J299 – Relé čerpadla sekundárního vstřikování vzduchu (ARIA) (100) |
| 7 | otevřeno |
| 8 | J329 – Relé napětí napájení morsetto 15
(B +) (433) (pokud je relevantní) |
| 9 | J545 – Relé čerpadla sekundárního vstřikování vzduchu
(ARIA) 2 (100) (kód motoru BAP) |
| 9 | otevřeno |
| 10 | otevřeno |
| 10 | otevřeno |
Elektronická deska v pravém expanzním prostoru – Pojistky “SD”
| Číslo | Číslo ref. ve schématu propojení | Amp [A] | Popis | Terminál |
| 1 | SD1 – Pojistka 1 (v podpoře pojistky) | 10 | N… – Vstřikovače paliva pro válce 1–6 (kód motoru BAP) | 87a |
| 2 | SD2 – Pojistka 2 (v podpoře pojistky) | 10 | N… – Vstřikovače paliva pro válce 7–12 (kód motoru BAP) | 87a |
| 3 | otevřeno | 30 | otevřeno | 30 |
| 4 | otevřeno | 30 | otevřeno | 30 |
| 5 | SD5 – Pojistka 5 (v podpoře pojistky) | 5 | G70 – Senzor hmotnostního průtoku vzduchu (MAF) (kód motoru BAP)
G246 – Senzor 2 hmotnostního průtoku vzduchu (MAF) (kód motoru BAP) G42 – Senzor teploty nasávaného vzduchu (IAT) (kód motoru BAP) G299 – Senzor teploty nasávaného vzduchu (IAT) 2 (kód motoru BAP) |
87a |
| 6 | SD6 – Pojistka 6 (v podpoře pojistky) | 10 | J496 – Relé čerpadla kapaliny chladiče pomocného motoru (EC) (kód motoru BAP)
V51 – Čerpadlo kapaliny chladiče dodatečné (kód motoru BAP) J299 – Relé čerpadla sekundárního vstřikování vzduchu (ARIA) J545 – Relé čerpadla sekundárního vstřikování vzduchu (ARIA) 2 (kód BAP) J49 – Relé čerpadla paliva (FP) 2 (kód motoru BAP) V36 – Čerpadlo kapaliny chladiče (kód motoru BGJ) J151 – Relé čerpadla cirkulace chladicí kapaliny (kód motoru BGJ) |
87a |
| 7 | SD7 – Pojistka 7 (v podpoře pojistky) | 20 | F265 – termostat chlazení motoru řízený mapou (kód motoru BAP)
N80 – Ventil regulátor nasávání absorbovaných par paliva (EVAP) N112 – ventil elektromagnetický sekundárního vstřikování vzduchu (ARIA) N145 – ventil elektro-hydraulický pravý montáž motoru (kód BAP) N156 – ventil přepínání sběrného potrubí (kód motoru BGJ) N205- Ventil -1- pro regulaci vačkového hřídele N208- Ventil -2- pro regulaci vačkového hřídele N261- Ventil kalibrace sběrného potrubí (IMT) -2- (kód motoru BGJ) N318 – Ventil regulace vačkového hřídele 1 (výfuk) (kód motoru BAP) N319 – Ventil regulace vačkového hřídele 2 (výfuk) (kód motoru BAP) N320 – Ventil elektromagnetický 2 sekundárního vstřikování vzduchu (ARIA) (kód motoru BAP) N333 – ventil regulátor čištění absorbovaných par paliva (EVAP) 2 (kód motoru BAP) |
87a |
| 8 | SD8 – Pojistka 8 (v podpoře pojistky) | 30 | N… – Cívky zapalování s výkonem výstupu pro válce 1–8 (kód motoru BGJ) | 87a |
| 9 | SD9 – Pojistka 9 (v podpoře pojistky) | 20 | N… – Vstřikovače paliva pro válce 1–8 (kód motoru BGJ) | 87a |
| 10 | SD10 – Pojistka 10 (v podpoře pojistky) | 10 | J623 – Modul řízení motoru (ECM) (kód motoru BAP)
J624 – Modul řízení motoru (ECM) 2 (kód motoru BAP) J220 – Modul řízení motoru Motronic (ECM) (kód motoru BGJ) |
87a |
| 11 | SD11 – Pojistka 11 (v podpoře pojistky) | 15 | J39 – Relé systému čištění světlometů | 30a |
| 12 | SD12 – Pojistka 12 (v podpoře pojistky) | 10 | J293 – Modul řízení kapaliny chladiče FC (řízení ventilátoru ((FC))
V7 – ventilátor chlazení J671 – Modul řízení FC kapaliny chladiče (řízení ventilátoru) 2 V177- Ventilátor chlazení 2 |
87a |
| 13 | SD13 – Pojistka 13 (v podpoře pojistky) | 25 | Z19 – Ohřívač senzoru kyslíku (O2S) (kód motoru BAP)
Z28 – Senzor kyslíku (O2S) 2 Ohřívač 2 (kód motoru BAP) Z29 – Ohřívač senzoru kyslíku (O2S) 1 (za třícestným katalyzátorem (TWC)) (kód motoru BAP) Z30 – Ohřívač senzoru kyslíku (O2S) 2 (za třícestným katalyzátorem (TWC)) (kód motoru BAP) |
87a |
| 14 | SD14 – Pojistka 14 (v podpoře pojistky) | 25 | Z19 – Ohřívač senzoru kyslíku (O2S) (kód motoru BGJ)
Z28 – Senzor kyslíku (O2S) 2 Ohřívač 2 (kód motoru BGJ) Z29 – Ohřívač senzoru kyslíku (O2S) 1 (za třícestným katalyzátorem (TWC)) (kód motoru BGJ) Z30 – Ohřívač senzoru kyslíku (O2S) 2 (za třícestným katalyzátorem (TWC)) (kód motoru BGJ) Z 62 – Senzor kyslíku (O2S) Ohřívač 3 (kód motoru BAP) Z 63 – Senzor kyslíku (O2S) Ohřívač 4 (kód motoru BAP) Z 64 – Senzor kyslíku (02S) Ohřívač 3 (za třícestným katalyzátorem (TWC)) (kód motoru BAP) Z 65 – Senzor kyslíku (02S) Ohřívač 4 (za třícestným katalyzátorem (TWC)) (kód motoru BAP) |
87a |
| 15 | SD15 – Pojistka 15 (v podpoře pojistky) | 15 | J217 – Modul řízení převodovky (TCM) | 30a |
| 16 | SD16 – Pojistka 16 (v podpoře pojistky) | 10 | J539- Modul řízení asistence brzd | 30a |
| 17 | SD17 – Pojistka 17 (v podpoře pojistky) | 5 | J309 – Relé separace solárních článků | 30a |
| 18 | SD18 – Pojistka 18 (v podpoře pojistky) | 15 | J519 – Modul řízení elektrického systému vozidla
V248 – Motor trysky ostřikovače světlometu levého V249 – Motor trysky ostřikovače světlometu pravého |
30a |
| 19 | SD19 – Pojistka 19 (v podpoře pojistky) | 20 | J400 – Modul řízení motoru stěrače
V216 – Motor stěrače předního levého V59 – Čerpadlo ostřikovače předního a zadního |
30a |
| 20 | SD20 – Pojistka 20 (v podpoře pojistky) | 20 | J584 – Modul řízení motoru stěrače pravého skla
V217 – Motor stěrače pravého skla |
30a |
| 21 | SD21 – Pojistka 21 (v podpoře pojistky) | 60 | Vozidla pouze se systémem jediné baterie:
SB19 – Pojistka 19 (v podpoře pojistky) SB20 – Pojistka 20 (v podpoře pojistky) SB22 – Pojistka 22 (v podpoře pojistky) SB23 – Pojistka 23 (v podpoře pojistky) Připojení 30 pro J271 – relé napájení modulu řízení motoru Motronic (ECM) |
30 |
| 22 | SD22 – Pojistka 22 (v podpoře pojistky) | 40 | SD1 – Pojistka 1 (v podpoře pojistky) (kód motoru BAP)
N… – Zapalovací cívky s výkonem výstupu pro válce 1–6 (kód motoru BAP) |
87a |
| 23 | SD23 – Pojistka 23 (v podpoře pojistky) | 40 | Připojení 30 pro J680 – Relé napájení 1 (připojení 75)
SB1 – Pojistka 1 (v podpoře pojistky) SB40 – Pojistka 40 (v podpoře pojistky) |
30 |
| 24 | SD24 – Pojistka 24 (v podpoře pojistky) | 40 | J104 – Modul řízení ABS (s EDL) | 30a |
| 25 | SD25 – Pojistka 25 (v podpoře pojistky) | 40 | SD2 – Pojistka 2 (v podpoře pojistky) (kód motoru BAP)
N… – Zapalovací cívky s výkonem výstupu pro válce 7–12 (kód motoru BAP) |
87a |
| 26 | SD26 – Pojistka 26 (v podpoře pojistky) | 40 | Připojení 30 pro J329 – relé připojení napájení napětí 15 (B +) | 30a |
| 27 | SD27 – Pojistka 27 (v podpoře pojistky) | 50 | J293 – Modul řízení kapaliny chladiče FC (řízení ventilátoru ((FC)) (levé) | 30a |
| 28 | SD28 – Pojistka 28 (v podpoře pojistky) | 50 | J671 – Kapalina chladiče FC (řízení ventilátoru) Modul řízení 2 (pravé) | 30a |
| 29 | SD29 – Pojistka 29 (v podpoře pojistky) | 50 | V101 – Motor čerpadla sekundárního vstřikování vzduchu (ARIA) | 30a |
| 30 | SD30 – Pojistka 30 (v podpoře pojistky) | 30 | V189 – Motor čerpadla sekundárního vstřikování vzduchu (ARIA) 2 (kód motoru BAP) | 30a |
| 31 | SD31 – Pojistka 31 (v podpoře pojistky) | 40 | V2 – Ventilátor čerstvého vzduchu
J255 – modul řízení Climatronic Připojení 87 pro J309 – relé separace solárních článků |
30a |

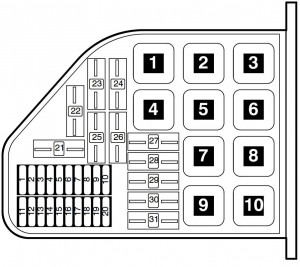

Quadro termofusibili nella gamba anteriore sinistra – Termofusibili
| Č. | Č. ref. ve schématu zapojení | Amp [A] | Popis | Terminál |
| 1 | SE1 – Termopojistka 1 (v podpoře pojistky) | 30 | J386 – Modul řízení dveří, strana řidiče
J388 – Modul řízení dveří, zadní, levé |
30 |
| 2 | SE2 – Termopojistka 2 (v podpoře pojistky) | 30 | J387- Modul řízení dveří strana spolujezdce
J389 – Modul řízení dveří, zadní, pravé |
30 |
| 3 | SE3 – Termopojistka 3 (v podpoře pojistky) | 30 | J136 – Modul řízení nastavení sedadla / sloupku řízení s pamětí | 30 |
| 4 | SE4 – Termopojistka 4 (v podpoře pojistky) | 30 | J521 – Modul řízení sedadla spolujezdce s pamětí | 30 |
| 5 | SE5 – Termopojistka 5 (v podpoře pojistky) | 30 | J522 – Modul řízení zadního sedadla s pamětí | 30 |
| 6 | SE6 – Termopojistka 6 (v podpoře pojistky) | 30 | Z42 – Ohřívač nohy zadní levé | 30 |
| 7 | SE7 – Termopojistka 7 (v podpoře pojistky) | 30 | Z43 – Ohřívač nohy zadní pravé | 30 |
| 8 | otevřeno | – | – | – |
| 9 | otevřeno | – | – | – |
| 10 | otevřeno | – | – | – |
P panel relé na pravé přední straně prostoru pro nohy – Relé
| Nr | Popis |
| 1a | J496 – Relé čerpadla kapaliny chlazení pomocného motoru (EC) (404) |
| 2b | otevřeno |
| 2a | otevřeno |
| 2b | otevřeno |
| 3a | J582 – Relé vyhřívání poloha stěrače (404) |
| 3b | J709 – Relé autorizace vyhřívání sedadla (404) |
| 4 | J309 – Relé oddělení solárních článků (79) |
| 5 | J681 – Relé napájení 2 (svorkovnice 15) (100) |
| 6 | J39 – Relé systému čištění světlometů (53) |
| 7 | J236 – Modul řízení Servotronic (631) |
| 7 | otevřeno |
| 8 | J669 – Relé napínače bezpečnostních pásů |
O Volkswagen Phaeton (2002-2006)
Volkswagen Phaeton, vyráběný v letech 2002 až 2006, je luxusní sedan, který představuje vrchol německého inženýrství a designu. Tento model byl navržen tak, aby konkuroval nejprestižnějším značkám na trhu, a nabízí širokou škálu motorových možností včetně silných benzínových a naftových motorů. Phaeton je známý svou výjimečnou kvalitou zpracování, pokročilými technologiemi a komfortem, který poskytuje svým pasažérům. Interiér vozidla je vybaven nejmodernějšími prvky, jako jsou kožené sedadla, dřevěné obložení a sofistikovaný informačně-zábavní systém, což z něj činí ideální volbu pro ty, kteří hledají luxus a pohodlí na cestách.
Schéma pojistkové skříňky Volkswagen Phaeton
Tato stránka zobrazuje schéma pojistkové skříňky pro model Volkswagen Phaeton, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu nachází na více místech, včetně prostoru pod kapotou a v interiéru vozidla, což umožňuje snadný přístup k pojistkám. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
