Volkswagen Jetta IV (1997-2003) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Jetta IV (1997–2003), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Volkswagen Jetta IV – schéma pojistkové skříňky
Rok výroby: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Jetta IV je pojistka 41 v pojistkové skříňce v prostoru pro cestující.

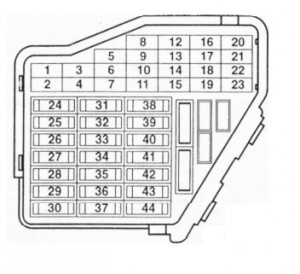

Prostor pro cestující
| Číslo | Ampéráž [A] | Popis |
| 1 | 10 | Ohřívače trysek stěračů;
Osvětlení prostoru pro cestující; Modul řízení sedadla s pamětí. |
| 2 | 10 | Spínač nouzových světel |
| 3 | 5 | Relé mlhového světla;
Stmívač pro osvětlení přístrojové desky. |
| 4 | 5 | Světlo registrační značky |
| 5 | 7,5 | Komfortní systém;
Tempomat; Climatronic; Klimatizace; Moduly řízení vyhřívaných sedadel; Automatické vnitřní zrcátko den/noc; Modul řízení multifunkčního volantu; Řídicí jednotka ve volantu. |
| 6 | 5 | Centrální zamykání |
| 7 | 10 | Světla zpátečky,
Senzor rychlosti vozidla (VSS) |
| 8 | – | otevřeno |
| 9 | 5 | Systém proti zablokování (ABS) |
| 10 | 10 | Modul řízení motoru (ECM):
benzínový motor. |
| 5 | Modul řízení motoru (ECM):
naftový motor (rok 2000) |
|
| 11 | 5 | Sada ukazatelů;
Elektromagnet pro blokování převodovky. |
| 12 | 7,5 | Napájení datového konektoru (DLC) |
| 13 | 10 | Zadní brzdová světla |
| 14 | 10 | Vnitřní osvětlení;
Centrální zamykání. |
| 15 | 5 | Sada ukazatelů;
Modul řízení převodovky (TCM). |
| 16 | 10 | Spojka klimatizace;
Čerpadlo cirkulace chladiva. |
| 17 | – | otevřeno |
| 18 | 10 | Pravé dálkové světlo |
| 19 | 10 | Levé dálkové světlo |
| 20 | 15 | Pravé potkávací světlo |
| 21 | 15 | Levé potkávací světlo |
| 22 | 5 | Pravá poziční světla;
Pravá směrovka. |
| 23 | 5 | Lampy na poloze vlevo;
Směrovka na levé straně. |
| 24 | 20 | Čerpadlo stěrače pro obě skla;
Motor stěrače čelního skla. |
| 25 | 25 | Ventilátor čerstvého vzduchu;
Klimatronic. |
| 26 | 25 | Odmrazovač zadního skla |
| 27 | 15 | Motor stěrače zadního skla |
| 28 | 15 | Čerpadlo paliva (FP) |
| 29 | 15 | Modul řízení motoru (ECM):
motor na benzín. |
| 10 | Modul řízení motoru (ECM):
motor na naftu. |
|
| 30 | 20 | Modul řízení elektricky otevírací střechy |
| 31 | 20 | Modul řízení převodovky (TCM) |
| 32 | 10 | Vstřikovače: motor na benzín |
| 15 | Vstřikovače: motor na naftu | |
| 33 | 20 | Ostřikovače světlometů |
| 34 | 10 | Ovládací prvky motoru |
| 35 | 30 | Napájecí zdroj 12 V (v zavazadlovém prostoru) |
| 36 | 15 | Mlhovky |
| 37 | 10 | Terminál (86S) v rádiu;
Sada ukazatelů. |
| 38 | 15 | Centrální zamykání
(s elektricky ovládanými okny); Osvětlení zavazadlového prostoru; Dveře řidiče/nádrž na palivo; Motor pro odblokování zadního víka. |
| 39 | 15 | Výstražná světla |
| 40 | 20 | Klakson se dvěma tóny |
| 41 | 15 | Zapalovač cigaret |
| 42 | 25 | Rádio |
| 43 | 10 | Ovládací prvky motoru |
| 44 | 15 | Vyhřívaná sedadla |

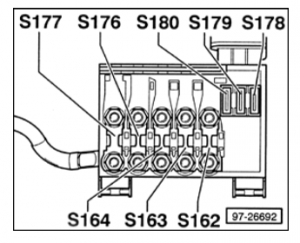

Schéma pojistek v podpoře pojistky / baterie:
| Číslo | Ampéráž [A] | Popis |
| S162 | 50 | Žhavicí svíčka (chladicí kapalina) |
| S163 | 50 | Relé čerpadla paliva (FP);
Relé žhavicích svíček. |
| S164 | 40 | Modul řízení ventilátoru chlazení (FC);
Ventilátor chlazení. |
| S177 | 90/110 | Generátor (GEN) |
| 120/150 | ||
| S178 | 30 | ABS (hydraulické čerpadlo) |
| S179 | 30 | ABS |
| S180 | 30 | Ventilátor chladicí kapaliny |
O Volkswagen Jetta IV (1997-2003)
Volkswagen Jetta IV, vyráběný v letech 1997 až 2003, je oblíbený kompaktní sedan, který nabízí spolehlivost a pohodlí. Tento model je známý svým elegantním designem a kvalitním zpracováním. Jetta IV byla dostupná s různými motorizacemi, včetně benzínových a naftových motorů, které poskytovaly dobrou rovnováhu mezi výkonem a hospodárností. Mezi nejčastější motory patřily 1.6L benzínový motor a 1.9L TDI diesel, které byly oblíbené pro svou efektivnost a dlouhou životnost. Interiér vozidla nabízel dostatek prostoru pro pasažéry a byl vybaven moderními technologiemi té doby, což dělalo z Jetta IV atraktivní volbu pro mnoho řidičů.
Schéma pojistkové skříňky Volkswagen Jetta IV
Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Jetta IV, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování vozidla, a proto je důležité mít přehled o jejím uspořádání a funkcích.
