Volkswagen Transporter T5 ZÁKLADY (2009-2014) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Transporter T5 Essentials (2009–2014), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
VW Transporter T5 ESSENTIALS (od 09.2009-2014) – schéma pojistkové skříňky
Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Transporter T5 ESSENTIALS je pojistka SF11 v pojistkové skříňce.
Poloha pojistkové skříňky
| Pojistková skříňka | Poloha |
| 1 – Podpora pojistky D – SD | V motorovém prostoru vpravo |
| 2 – Podpora pojistky B – SB | V centrálním panelu přístrojové desky |
| 3 – Podpora pojistky F – SF | Pod levým sedadlem |
| 4 – Podpora pojistky C – SC | v centrálním panelu přístrojové desky |
| 5 – Podpora pojistky A – SA | V motorovém prostoru vlevo |

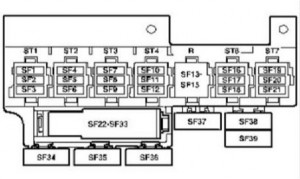

Podpora pojistky F (vlevo v karoserii sedadla)
| Č. | Amp [A] | Popis |
| SF1 | 15 | |
| SF2 | 3 | |
| SF3 | 15 | |
| SF4 | 15 | |
| SF5 | 5 | |
| SF6 | 25 | |
| SF7 | 30 |
Zásuvka 12 V. |
| SF8 | 25 |
Regulátor topení; Přijímač dálkového ovládání pro stacionární topení. |
| SF9 | 25 |
Izolační relé ventilátoru čerstvého vzduchu; Motor regulace zadního ventilátoru. |
| SF10 | 3 |
Pomocné relé topení |
| 15 | ||
| SF11 | 15 | Zapalovač cigaret |
| SF12 | 15 | |
| SF13 | – |
Prázdné |
| SF14 | – |
Prázdné |
| SF15 | – |
Prázdné |
| SF16 | – |
Prázdné |
| SF17 | – |
Prázdné |
| SF18 | – |
Prázdné |
| SF19 | – |
Prázdné |
| SF20 | – |
Prázdné |
| SF21 | – |
Prázdné |
| SF22 | 15 | Zásuvka 12 V 2 |
| SF23 | 15 | Zásuvka 12 V 3 |
| SF24 | 10 |
Pouze modely s pomocným topením chladiva |
| 15 | ||
| SF25 | 10 |
Řídicí jednotka detektoru přívěsu -J345-30 |
| SF26 | 20 |
Řídicí jednotka detektoru přívěsu -J345-30 |
| SF27 | 20 |
Řídicí jednotka detektoru přívěsu -J345-30 |
| SF28 | 7,5 |
Řídicí jednotka systému kamery pro couvání -J772-30a |
| SF29 | – | Prázdné |
| SF30 | 5 |
Řídicí jednotka hlasového zesilovače -J656-30 |
| SF31 | – | Prázdné |
| SF32 | – | Prázdné |
| SF33 | 15 |
Spínač nastavení bederní opěrky řidiče 30 |
| SF34 | 40 |
Kontrolér posuvných dveří vpravo -J731- |
| SF35 | 80 |
Izolační relé baterie -J7-30 |
| SF36 | 40 |
Konektor s 17 piny |

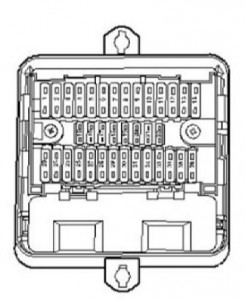

Podpora pojistky D v elektronické skříňce v motorovém prostoru
| Č. | Amp [A] | Popis |
| 1 | 5 |
Řídicí jednotka ventilátoru chladiče -J293-87 |
| 2 | 5 |
Relé pomocného čerpadla chladiva -J496-30 |
| 3 | 5 |
Topný prvek pro odvzdušňovací ventil bloku -N79-15 |
| 4 | – | Prázdné |
| 5 | 15 |
Mechatronická jednotka pro dvouspojkovou převodovku -30 J743-; Elektromagnetický ventil blokování páky převodovky -N110-; Páka převodovky. |
| 6 | 30 |
Řídicí jednotka ABS -J104-30 |
| 7 | – | Prázdné |
| 8 | – | Prázdné |
| 9 | 5 |
Řídicí jednotka motoru -J623-30 |
| 10 | 5 |
Relé čerpadla sekundárního vzduchu -J299- |
| 15 |
Elektromagnetický ventil regulace tlaku přeplňování -N75-; Elektromagnetický ventil systému filtru s aktivním uhlím – ventil 1 -N80-; Přepínací ventil chladiče výfukových plynů s recirkulací výfukových plynů -N345-; Elektromagnetický ventil regulace tlaku přeplňování 2 -N274-. |
|
| 11 | 30 |
Relé potkávacích světlometů -J12- |
| 12 | 10 |
Ventil dávkování paliva -N290-15-; Ventil regulace tlaku paliva -N276- nebo 87. |
| 13 | 10 |
Levý kontrolér světlometu -J343-15 |
| 14 | 5 |
Relé čerpadla paliva -J17-15-; Relé pomocného čerpadla paliva -J832-; Spínač pedálu spojky -F36-. |
| 15 | 10 |
Spínač couvacích světel -F4-15 |
| 16 | 5 |
Měřič hmotnosti vzduchu -G70-15; Spínač brzdových světel -F-17-. |
| 17 | 5 |
Tlačítko TCS a ESP -E256-15-; Řídicí jednotka ABS -J104-. |
| 18 | 5 |
Jednotka řízení asistence řízení -J500— |
| 19 | 5 |
Spínač pedálu spojky -F36-15-; Měřič hmotnosti vzduchu -G70-1. |
| 20 | 5 |
Jednotka řízení motoru -J623-15 |
| 21 | 5 |
Ventil pro recirkulaci výfukových plynů -N18-87 |
| 22 | 10 |
Vstřikovač, válec 1 -N30-87a- Vstřikovač, válec 2 -N31-; Vstřikovač, válec 3 -N32-; Vstřikovač, válec 4 -N33-. |
| 23 | 10 |
Pravý kontrolér světlometu -J344-15 |
| 24 | 5 |
Mechatronická jednotka pro dvouspojkovou převodovku -15 J743-; Páka převodovky -E313-. |
| 25 | 30 |
Jednotka řízení motoru -J623-87-; Transformátor zapalování -N152-. |
| 26 | 5 |
Žárovka pro denní svícení vlevo -L174-87 |
| 27 | 10 |
Cirkulační čerpadlo chladicí kapaliny -V51-87 |
| 28 | 15 |
Klakson s vysokou tóninou -H2-4) 30 |
| 29 | 5 |
Žárovka pro denní svícení vpravo -L175-87 |
| 30 | 20 |
Čerpadlo tlaku systému napájení -G6-30-; Relé čerpadla paliva -J17-; Relé pomocného čerpadla paliva -J832-. |
| 31 | 15 |
Ohřívač lambda sondy -Z19- Ohřívač lambda sondy 1 za katalyzátorem -Z29-2) |
| 32 | 30 |
Kontrolér motoru -J623-5A-; Elektrické čerpadlo paliva 2 relé -J49-2. |
| 33 | 5 |
Pomocné relé čerpadla chladicí kapaliny -J496-87 |
| 34 | 5 |
Jednotka řízení napájení -J519- (T73b / 59) 30 |
| 35 | – | Volný 87 |
| 36 | 30 |
Pomocné relé čerpadla chladicí kapaliny -J496-30 |
Poznámka:
1) pouze pro kódy motoru CAAA, CAAB, CAAC, CCHA
2) pouze pro kódy motoru AXA
3) pouze modely s naftovým motorem
4) pouze pro modely s vybavením taxi.
Podpora pojistek B a C – v pojistkové skříňce níže uprostřed palubní desky
Podpora pojistky B
| Č. | Amp [A] | Popis |
| 1 | 30 |
Relé napájení terminálu 15 -J329-30 |
| 2 | 5 |
Vysílač úhlu řízení -G85-30 |
| 3 | 10 |
Jednotka řízení napájení -J519-30 (T73b / 39) |
| 4 | 5 |
Konektor W8 (15a), v zadním zapojení 15a-; Jednotka řízení pro změnu pruhu 2 -J770-; Jednotka řízení pro změnu pruhu -J769-. |
| 5 | 15 |
Žárovka s dvojitým vláknem levého světlometu -L1-56b- |
| 6 | 15 |
Žárovka s dvojitým vláknem levého světlometu -L1-56a- |
| 7 | 15 |
Jednotka řízení napájení -J519- (T73a / 66) 1) |
| 8 | 15 |
Kontrolér zadních dveří -J605-30-20A-; Hlasový signál -H12-30-; Jednotka řízení napájení na palubě -J519- (T73/16)- Kontrolér levých posuvných dveří -J558-; Kontrolér zadních dveří -J605-; Jednotka řízení pravých posuvných dveří -J731-. |
| 9 | 30 |
Jednotka řízení napájení -J519-30 |
| 10 | 10 |
Přerušovaný spínač stěračů -E22-15-; Spínač zadního stěrače -E34-; Regulátor přerušovaného stěrače -E38-. |
| 11 | 5 |
Osvětlení evidenčního čísla -X-58 |
| 12 | 5 |
Spínač světla -E1-30 30 A |
| 13 | 7,5 |
Jednotka řízení airbagu -J234-15 |
| 14 | 25 |
Kontrolér elektroniky sloupku řízení -30 J527- |
| 15 | 7,5 |
Spínač ventilátoru čerstvého vzduchu -E9-75 |
| 16 | 5 |
Jednotka řízení napájení -J519-15 (T73a/44) |
| 17 | 5 |
Kontrolka zadního mlhového světla vlevo -K13-RFL-; Žárovka zadního mlhového světla vlevo -L46-. |
| 18 | 5 |
Jednotka řízení v panelu přístrojů -J285-30 |
| 19 | 5 |
Spínač zapalování/startování -D-86s |
| 20 | 5 |
Diagnostická přípojka -U31-30 |
| 21 | 10 |
Relé startovacího motoru -J53-50-; Jednotka řízení motoru -J623-. |
| 22 | 7,5 |
Jednotka řízení v panelu přístrojů -J285-15-; Diagnostická přípojka -U31-(T16/1). |
| 23 | 30 |
Spínač zapalování/startování -D- 50 5 A-; Jednotka řízení napájení na palubě -J519-(T73b/50)-; |
| 24 | 5 |
Přenosník úhlu řízení -G85-15 |
| 25 | 7,5 |
Spínač ventilátoru čerstvého vzduchu -E9-30 |
| 26 | 30 |
Spínač světla -E1-75x |
| 27 | 15 |
Žárovka s dvojitým vláknem pravého světlometu -L2- 56b- B456; Přípojka (56b), v hlavním vedení – svazek kabelů. |
| 28 | 15 |
Žárovka s dvojitým vláknem pravého světlometu -L2- 56a- B142 Pozitivní přípojka 2 (56a), uvnitř – svazek kabelů; Jednotka řízení v panelu přístrojů -J285- (T32/14)-; |
| 29 | 10 |
Relé invertoru dvojného signálu -J741-30a |
| 30 | 10 |
Topný prvek levého stěrače -Z20-75-; Topný prvek pravého stěrače -Z21-; Motor stěrače zadního okna -V12-; Motor stěrače pravých zadních dveří -V93-; Motor stěrače levých zadních dveří -V92-. |
| 31 | 30 |
Jednotka řízení napájení -J519-30 (T73 /73) |
| 32 | 30 |
Jednotka řízení napájení -J519-30 (T73a/68) |
| 33 | 30 |
Rádio -R-30-; Jednotka řízení s displejem pro rádiový a navigační systém -J503-. |
| 34 | 25 |
Relé vypouštění kontaktu X -J59-15-; Pojistka 14 na pojistkovém bloku D -SD14-; Pojistka 20 na pojistkovém bloku D -SD20-. |
| 35 | 5 |
B340 Přípojka 1 (58d), v hlavním vedení 58d – B341; Přípojka 2 (58d), v hlavním vedení B342; Přípojka 3 (58d), v hlavním vedení. |
| 36 | 25 |
Jednotka řízení napájení -J519-30 (T73b/13) |
Poznámka:
1) pouze pro modely s konzolou na střeše
Podpora pojistky C
| Číslo | Amp [A] | Popis |
| 1 | 15 | Řídicí jednotka detektoru přívěsu -J345-15a-;
Konektor s 10 piny-T10bh/1-75a. |
| 2 | 5 | Modul přenosu a příjmu vnitřního monitoru 2 -30-G305-;
Řídicí jednotka systému proti krádeži a naklonění -J529-. |
| 3 | 101 | Spínač nouzových světel -E10- 30 15A-;
Žárovka upozornění na nouzová světla -K100-. |
| 4 | 10 | Řídicí jednotka uzávěrky diferenciálu -J187-15a-;
Spínač uzávěrky zadního diferenciálu -E121-; Řídicí jednotka kontroly pohonu všech kol -J492-. |
| 5 | 5 | SC5-10A-6-pin konektor -T6bn / 5-75x |
| 6 | 5 | Vysílač úrovně a teploty oleje -G266-15 |
| 7 | 30 | Otočný spínač světla -E162- 30 10 A |
| 8 | 5 | Řídicí jednotka asistence při parkování -J446-30 |
| 9 | 5 | Kontrolér elektroniky sloupku řízení -30 J527-;
Adaptivní regulátor rychlosti -J428-. |
| 10 | 10 | Motor řízení úhlu levého světlometu -V48- 15 5 A-;
Motor řízení úhlu pravého světlometu -V49-; Spínače a regulátor osvětlení přístrojů -E20. |
| 11 | 15 | Kontrolér levých posuvných dveří -J558-58 |
| 12 | 5 | Žárovka pro denní svícení vlevo -L174-30 30 |
| 13 | 5 | Relé izolace CAN sběrnice systému pohonu -J788-15 |
| 14 | 5 | Žárovka pro denní svícení vpravo -L175–30A |
| 15 | 5 | Elektronika řízení mobilního telefonu 15-řídicí jednotka -J412- |
| 16 | 7,5 | Tuner navigačního systému pro televizor -J415-30-;
Rozhraní pro externí multimediální zařízení -R215-. |
| 17 | 7,5 | Řídicí jednotka napájení -J519-
(T73 / 66) 30 1) -1) 30G 2) Vnitřní osvětlení a osvětlení prostoru 2) |
| 18 | 5 | Jednotka řízení systému klimatizace -J301-30-;
Spínač ventilátoru čerstvého vzduchu vzadu -E179-; Jednotka řízení a displej zadního panelu -Climatronic -E265-; Vysílač regulace ventilátoru vzadu -G463-. |
| 19 | 5 | Automatické vnitřní zrcadlo proti oslnění -Y7- 86s |
| 20 | 10 | Jednotka řízení napájení -J519-30 (T73a / 64) |
| 21 | 5 | Senzor deště -G213-RPL |
| 22 | 5 | Spínač tlaku systému klimatizace -15-F129-;
Senzor kvality vzduchu -G238-. |
| 23 | 10 | Relé zbytkového tepla -J708-30a-;
Přijímač dálkového ovládání pro pomocné chlazení -topení -R149-; Jednotka řízení a displej pomocného topení -E407-; Jednotka řízení a displej vybavení pro kempování -E153-. |
| 24 | 7,5 | Centrální levé světlo pro čtení -W39-30G-
Centrální pravé světlo pro čtení -W40-; Zadní levé světlo pro čtení -W11-; Zadní pravé světlo pro čtení -W12-; Levé vnitřní osvětlení -W16-; Pravé vnitřní osvětlení -W17-; Zadní levé vnitřní osvětlení -W47-; Zadní pravé vnitřní osvětlení -W48-. |
| 25 | 25 | Regulátor topení sedadla s regulátorem -J396- |
| 26 | 10 | Tachograf -G24-30 |
| 27 | 30 | D51 Pozitivní připojení 1 (15), v kabeláži motorového prostoru 15 -;
Pojistka 13 na pojistkovém držáku D -SD13-; Pojistka 23 na pojistkovém držáku D -SD23-. |
| 28 | 5 |
Spínač nastavení zrcadla -E43-15-; Tlačítko vyhřívání vnějšího zrcadla -E231-. |
| 29 | 25 |
Jednotka řízení topení -J162-30 |
| 30 | 5 |
Jednotka řízení a displej pro vybavení pro kempování 75 -E153-; Relé pomocného topení chladiva -J493-. |
| 31 | 25 |
Jednotka řízení posuvné střechy -30 5 AJ245- |
| 32 | 20 |
Relé systému mytí světlometů -J39-15 |
| 33 | 5 |
Tachograf -G24-15 |
| 34 | 5 | Volný |
| 35 | 20 |
Jednotka řízení napájení -J519-30 (T73b / 11) |
| 36 | 5 |
Konektor s 10 piny -T10bh / 9-30 |
Poznámka:
1) pouze pro modely bez konzoly na střeše
2) pouze pro modely s konzolou na střeše.
Podpora pojistky A – v motorovém prostoru
| Číslo | Amp[A] | Popis |
| 1 | 175 |
Alternátor -C-30225 A- |
| 2 | 125 |
Relé na vybití kontaktu X -J59-30- B298; Pozitivní připojení 2 (30), v hlavním kabeláži -B301; Pozitivní připojení 5 (30), v hlavním kabeláži B302; Pozitivní připojení 6 (30), v hlavním kabeláži B303; Pozitivní připojení 7 (30), v hlavním kabeláži B304; Pozitivní připojení 8 (30), v hlavním kabeláži B305; Pozitivní připojení 9 (30), v hlavním kabeláži Pojistka 9 na pojistkovém podkladu B -SB9-; Pojistka 14 na pojistkovém podkladu B – SB14-. |
| 3 | 50 |
Relé izolace baterie -J7-30100A-; Druhé relé obvodu nabíjení baterie -J713- B310; Pozitivní připojení 14 (30), v hlavním kabeláži B311; Pozitivní připojení 15 (30), v hlavním kabeláži. |
| 4 | 70 |
D50 Pozitivní připojení (30) v kabeláži motorového prostoru 30 |
| 5 | 50 |
Centrální pojistka ABS 1 -S123- 30-. Pojistka 6 na pojistkovém podkladu D -SD6-. |
| 6 | 60 |
Jednotka automatického ovládání doby zapalování -30 50 A-J179-; Relé sekundárního vzduchového čerpadla -J299-. |
| 7 | 100 |
Jednotka ovládání ventilátoru chladiče -J293-30 |
| 8 | 40 |
Ovladač ventilátoru chladiče -J293-30 8- Pojistka -40 A – B169 Pozitivní připojení 1 (30), v 30 50 A vnitřním kabeláži 100 A- B170 Pozitivní připojení 2 (30), v vnitřním kabeláži; Pojistka 9 na pojistkovém podkladu F -SF9-; Pojistka 14 na pojistkovém podkladu F -SF14-; Pojistka 22 na pojistkovém podkladu F -SF22-; Pojistka 23 na pojistkovém podkladu F -SF23-; Pojistka 24 na pojistkovém podkladu F -SF24-. |
| 9 | 100 |
B272 Pozitivní připojení (30), v hlavním kabeláži 30 -; B299 Pozitivní připojení 3 (30), v hlavním kabeláži. |
O Volkswagen Transporter T5 ZÁKLADY (2009-2014)
Volkswagen Transporter T5, vyráběný v letech 2009 až 2014, je oblíbený model mezi dodávkami díky své spolehlivosti a všestrannosti. Tento model nabízí různé varianty karoserie, včetně verzí pro osobní dopravu a nákladní účely. Transporter T5 je známý svou robustní konstrukcí a prostorným interiérem, který poskytuje dostatek místa pro pasažéry i náklad. V nabídce jsou různé motorizace, včetně benzínových a dieselových motorů, které poskytují dostatečný výkon a efektivní spotřebu paliva. Transporter T5 je ideální pro podnikatele, kteří potřebují spolehlivé a praktické vozidlo pro každodenní použití.
Schéma pojistkové skříňky Volkswagen Transporter T5 ZÁKLADY
Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Transporter T5 ZÁKLADY, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správném použití.
