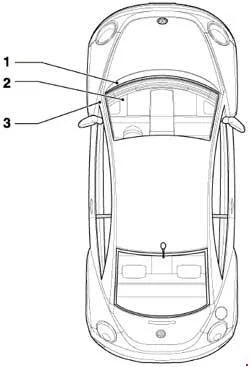

Volkswagen New Beetle (1998-2011) – pojistková skříňka

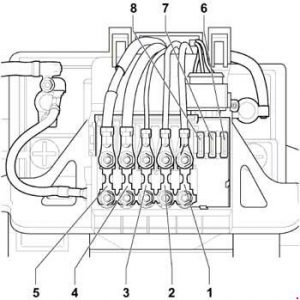

Volné ^{* 2,7}

Pojistka čerpadla sekundárního vzduchu -S130-.

Pojistka imobilizéru -S111- ^{* 4}

Pojistka telematiky -S338- ^{* 5}

Pojistka čerpadla podtlaku brzdy -S283- ^{* 2}

Pojistka mechatronické jednotky

převodovky s dvojitou spojkou -S337- ^{* 6}

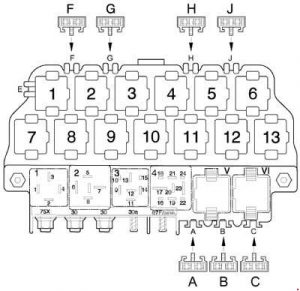

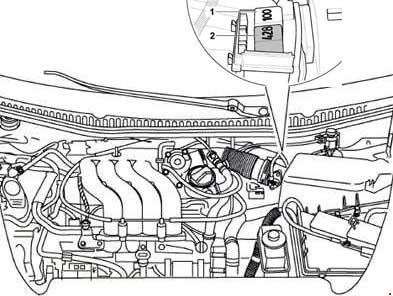

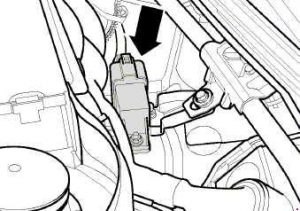

nad panelem relé

spínač pedálu spojky -J434- (53) ^{* 9}

denního svícení -J89- (173) ^{* 10}

vnějšího -J99- (53) ^{* 11}

(pouze pro telematiku)

alarm proti krádeži -J237-

(pouze pro telematiku);

Relé třetí rychlosti

ventilátoru chladiče -J135- (100)

(pouze motor 1,8 l);

Relé pumpy sekundárního vzduchu -J299- (100)

(pouze benzínové motory, od července 2005);

Relé s nízkým tepelným výkonem -J359- (100)

(pouze kód motoru BEW, od června 2003 do prosince 2006).

(pouze pro automatickou převodovku 01M)

Relé blokování startovacího motoru -J207- (176)

(od modelového roku 2005; pouze pro automatickou převodovku se 6 rychlostmi

09G, s Tiptronic)

(pouze pro kódy motorů BPR, BPS,

pouze modely s dieselovými motory).

(pouze kód motoru BEW, od června 2003 do prosince 2006).

2 – modely s automatickou převodovkou, od roku výroby 2004

3 – modely s motorem 1,8 l, rok výroby 2003 až 2005

4 – do roku výroby 2003

5 – od roku výroby 2004

6 – pro modely s kódem motoru BEW;

s převodovkou DSG s dvojitou spojkou 02E;

od modelového roku 2004

7 – od modelu červenec 2005

8 – pouze kódy motorů ALH, ATD, AXR, BSW

9 – pouze manuální převodovka

10 – pouze denní světla

11 – pouze americké trhy; pouze modely

s mechanickým ovládáním oken

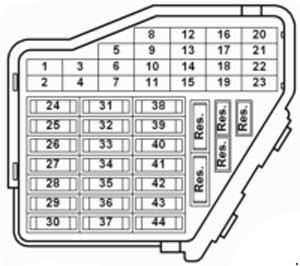

J131 – Řídicí jednotka vyhřívání sedadla řidiče (T6/5);

J132 – Řídicí jednotka vyhřívání předního sedadla

spolujezdce (T6b/5);

W6 – Osvětlení prostoru pro odkládací schránky;

Z20 / Z21 – Levý/pravý prvek vyhřívače

stěrače.

Žárovka směrovky přední

levé/pravé;

M6 / M8 – Žárovka směrovky zadní

levé/pravé;

E20 – Spínače a regulátor osvětlení přístrojů;

J5 – Relé mlhového světla (4/86).

E159 – Spínač ventilu recirkulace

čerstvého vzduchu (T8b/5);

E184 – Spínač čerstvého vzduchu a

recirkulace vzduchu ^{* 1;}

E227 – Tlačítko SET tempomatu (CCS)

(T4q/3), pouze CCS ^{* 1;}

E231 – Tlačítko vyhřívání vnějších zrcátek;

F36 – Spínač pedálu spojky (T4q/3);

F47 – Spínač pedálu brzdy;

G65 – Senzor vysokého tlaku (T3e/3);

J89 – Relé přepínání světel

denního svícení (8/86);

J255 – Řídicí jednotka Climatronic (T16c/9) ^{* 1;}

J293 – Řídicí jednotka ventilátoru chladiče (T14/9);

J386 – Řídicí jednotka dveří řidiče (T18d/3);

T16 – Konektor s 16 piny, autodiagnostika (T16/1T16/16);

V48 – Motor řízení úhlu světlometu levého ^{* 1;}

V49 – Motor řízení úhlu světlometu pravého ^{* 1;}

Y2 – Digitální hodinový stroj ^{* 2;}

Y7 – Automatické vnitřní zrcátko

proti oslnění ^*2.

systému komfortu (T23/5);

Volné, modelový rok 2004.

F125 – Multifunkční spínač (T10t/10) ^{* 2;}

G22 – Senzor počítadla kilometrů;

J226 – Blokování startovacího motoru a relé

světla couvání (T9/5);

K142 – Žárovka upozornění na polohu

páky P/N;

M16/M17 – Žárovka couvání levé/pravé;

T16 – konektor s 16 piny, autodiagnostika (T16/1).

J412 – Řídicí jednotka elektroniky pro

mobilní telefon (T18d/10) ^{* 3}

J104 – Řídicí jednotka ABS (T47a/4);

G85 – Senzor úhlu řízení (T6k/5).

přístrojové desky (T32/30);

J393 – Řídicí jednotka centrálního

systému komfortu (T23/17);

modely s ovládáním oken pouze od roku 2003

R – Rádio;

Y2 – Digitální hodinový stroj,

přístrojové desky (T32/1);

N110 – Elektromagnetický ventil blokování páky převodovky.

J502 – řídicí jednotka monitoru

tlaku pneumatik (T20b/3) ^{* 2.}

J271 – Relé napájení Motronic;

J393 – Centrální jednotka systému komfortu (T23/22),

modely s ovládáním oken od modelového roku 2003.

J217 – Řídicí jednotka automatické převodovky (T68/45);

J285 – Řídicí jednotka v panelu

přístrojové desky (T32/23);

Y2 – Digitální hodinový stroj ^{* 2.}

J285 – Řídicí jednotka v panelu

přístrojové desky (T32/a17);

J607 – Relé pravého světlometu a dálkových světel;

(pro výbojkovou žárovku) ^{* 1;}

M32 – Žárovka pravého světlometu;

dálkových světel (pro výbojkovou žárovku) ^{* 1;}

M30 – Žárovka levého světlometu.

dálkových světel (pro výbojkovou žárovku) ^{* 1}

M31 – Žárovka pravého světlometu.

dálkových světel (pro výbojkovou žárovku) ^{* 1;}

M29 – Žárovka levého světlometu.

přístrojové desky (T32/26);

M3 – Žárovka pravé strany ^{* 2;}

M22 – Žárovka pravé brzdy a zadního světla;

M34 – Žárovka předního obrysu pravé strany ^{* 2;}

M36 – Žárovka směrových světel

předních pravých a žárovka;

obrysová žárovka;

M38 – Žárovka zadního obrysu pravé strany.

přístrojové desky (T32/27);

M1 – Žárovka levé strany ^{* 2;}

M21 – Žárovka levé brzdy a zadního světla;

M33 – Žárovka předního obrysu levé strany ^{* 2;}

M35 – Žárovka směrovky přední

levé a obrysová žárovka;

M37 – Žárovka zadního obrysu levé strany.

J31 – Relé mytí a automatického stěrače

(T18a/13), pouze pro systém mytí světlometů

J255 – Řídicí jednotka Climatronic (T16b/14) ^{* 1;}

V2 – Ventilátor čerstvého vzduchu,

pouze pro Climatronic ^{* 1.}

Z1 – Vyhřívání zadního okna.

J29 – Blokovací dioda, od modelového roku 2007;

U18 – zásuvka 12 V -2-;

U19 – zásuvka 12 V 3, v zavazadlovém prostoru.

J17 – Relé čerpadla paliva (T9/1) ^{* 3.}

J248 – Řídicí jednotka systému přímého vstřikování;

na naftu (T121/37) ^{* 1;}

N30/N31/N32/N33/N83 – Vstřikovač, válec ^{* 2;}

J623 – Řídicí jednotka motoru (T80/4), kód motoru pouze CBPA ^{* 2;}

G70 – měřicí přístroj hmotnosti vzduchu, (T5d/2)

pouze kód motoru BEW, od června 2003 do prosince 2006

J248 – řídicí jednotka systému přímého vstřikování

na naftu, (T94/18),

pouze kód motoru BEW, od června 2003 do prosince 2006

posuvné střechy (T6l/4).

J217 – Řídicí jednotka automatické převodovky (T68/23);

J539 – Řídicí jednotka asistence brzdění (T6k/3).

CBPA N280 – Ventil regulace kompresoru

systému klimatizace ^{* 2.}

přímého vstřikování nafty (T121/2)

N146 – Aktuátor dávkování ^{* 1.}

od června 2003 do prosince 2006

J52 – Relé žhavicích svíček

(pouze kódy motoru ALH a BEW)

J299 – Relé čerpadla sekundárního vzduchu (T13/9) ^*3

J370 – Řídicí jednotka pro aktivaci žhavicích svíček, (6/87)

pouze kód motoru BEW, od června 2003 do prosince 2006

N18 – Ventil recirkulace výfukových plynů

(pouze kódy motoru ALH a BEW);

N75 – Elektromagnetický ventil regulace tlaku přeplňování

N79 – Vyhřívací prvek odvzdušňovacího ventilu bloku motoru ^{* 3}

N108 – Aktivace ventilu vstřikovače

(pouze kódy motoru ALH a BEW)

N239 – Ventil přepínání klapky sacího potrubí

(pouze kódy motoru ALH a BEW)

N205 – Ventil regulace vačkového hřídele

ventilů nasávání 1;

(pouze kódy motoru ALH a BEW)

N249 – Ventil recirkulace vzduchu turbodmychadla

(pouze kódy motoru ALH a BEW )

N345 – Ventil přepínání chladiče výfukových plynů

s recirkulací výfukových plynů,

pouze kód motoru BEW, od června 2003 do prosince 2006

S130 – Pojistka čerpadla sekundárního vzduchu ^{* 3}

V157 – Ventil sacího potrubí motoru,

pouze kód motoru BEW,

od června 2003 do prosince 2006.

U10 – zásuvka pro přívěs (T13/9) ^{* 3.}

J248 – Řídicí jednotka systému přímého vstřikování

na naftu (T121 / 88),

kódy motoru ALH a BEW;

J271 – Relé napájení Motronic (1/30);

J393 – Centrální řídicí systém komfortu (T23/17),

modely s ovládáním oken;

J623 – Řídicí jednotka motoru (T80 / 15), kód motoru pouze CBPA;

S283 – Pojistka čerpadla podtlaku brzdy.

uzávěru nádrže;

E233 – Tlačítko dálkového uvolnění zadního krytu;

J386 – Řídicí jednotka dveří řidiče (T29/19);

modely s ovládáním oken:

J387 – Řídicí jednotka předních dveří spolujezdce (T29a/19);

modely s ovládáním oken:

J393 – Centrální řídicí systém

komfortu (T23/22) ^{* 3}

J4 – Relé dvoutónového klaksonu (3/30).

U5 – Zásuvka 12 V

U18 – Zásuvka 12 V -2-, od 07.03

U19 – Zásuvka 12 V 3, v zavazadlovém prostoru, od 07.03

Volné ^{* 3}

G70/G42 – Měřicí přístroj proudu vzduchu/

Senzor teploty nasávaného vzduchu,

kód motoru BPS, pouze BPR;

G108 – Lambda sonda 2;

G130 – Lambda sonda za katalyzátorem;

G465 – Střední lambda sonda pro katalyzátor

prvního řadu, pouze kód motoru BPR;

J299 – Relé čerpadla sekundárního vzduchu (4/85) ^{* 1;}

N80 – Elektromagnetický ventil systému

aktivního uhlíkového filtru 1;

N112 – Ventil vstupu sekundárního vzduchu ^{* 1;}

V144 – Diagnostické čerpadlo systému napájení.

F47 – Spínač pedálu brzdy;

J359 – Relé s nízkým tepelným výkonem;

J360 – Relé s vysokým tepelným výkonem;

N79 – Vyhřívací prvek odvzdušňovacího ventilu bloku motoru.

sedadla řidiče (T6/4);

J132 – Řídicí jednotka vyhřívání

předního sedadla spolujezdce (T6b/4).

Relé s vysokým tepelným výkonem -J360- (100) ^{* 2}

Relé s nízkým tepelným výkonem -J359- (53) ^{* 2}

2 – pouze naftové motory
