Volkswagen UP! (2011-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen up! (2011–2017), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každého fusible.
Volkswagen UP! – schéma pojistky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen UP! je pojistka 36 ve schématu pojistek motorového prostoru.

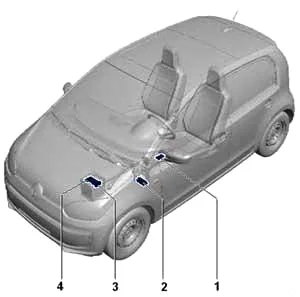

Poloha
- Podpora pojistky D -SD-
- Podpora pojistky C -SC-
- Podpora pojistky B -SB-
- Podpora pojistky A -SA-
Poloha montáže podpory pojistky A -SA-
| Číslo | Ampéráž [A] | Popis |
| SA1 | 150 175 * 2 |
Alternátor -C- |
| SA2 | 30 | Zesilovač -R12- |
| SA3 | 110 | Podpora pojistky C -SC-;
Hlavní relé -J271-; Relé napájení terminálu 75 1 -J680-; |
| SA4 | 40 50 * 3 |
Kontrolér asistence řízení -J500- |
| SA5 | 40 | Jednotka řízení ABS -J104- |
| SA6 | 40 | Kontrolér ventilátoru chladiče -J293- |
| SA7 | 50 | Automatizovaná jednotka řízení převodovky -J514- * 1 |
| 1 – Závisí na vybavení 2 – Pouze modely se systémem start/stop 3 – Od modelu z května 2013 |
||
Poloha montáže podpory pojistky B -SB-
| Číslo | Ampéráž [A] | Popis |
| SB1 | 25 | Řídicí jednotka ABS -J104- |
| SB2 | 30 | Termický spínač ventilátoru chladiče -F18-;
Kontrolér ventilátoru chladiče -J293-. |
| SB3 | 5 7,5 * 1 |
Kontrolér ventilátoru chladiče -J293-;
Spínač zapnutí/startování terminálu S -D-. |
| SB4 | 10 | Řídicí jednotka ABS -J104- |
| SB5 | 5 7,5 * 1 |
Řídicí jednotka napájení na palubě -J519- |
| SB6 | 30 | Podpora pojistky C -SC-;
Spínač zapnutí/start -D-. |
| 1 – Od modelu květen 2013 | ||

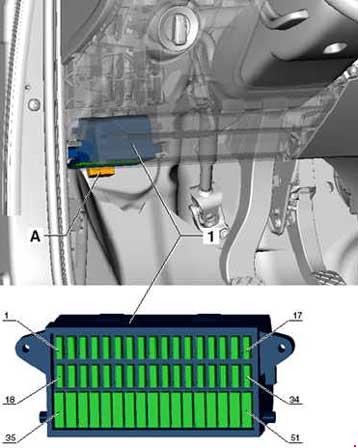

Podpora pojistky C -SC-
| Číslo | Ampéráž [A] | Popis |
| 1 | 5 7,5 * 1 |
Vložka přístrojové desky -K-;
Řídicí jednotka motoru -J623-; Řídicí jednotka ventilátoru chladiče -J293-; |
| 2 | 15 | Relé systému klimatizace -J32-;
Řídicí jednotka systému klimatizace -J301-; Diagnostický konektor -U31-; Vysokotlaký snímač -G65-; |
| 3 | 7.5 | Spínač brzdových světel -F-;
Spínač spojkového pedálu -F36-; Regulátor ovládání vačkového hřídele 1 -N205-; |
| 4 | 7.5 | Řídicí jednotka napájení na palubě -J519-
Spínač světel -E1-; Mlhová světla; Denní světla; Dálková světla. |
| 5 | 5 7,5 * 1 |
Řídicí jednotka napájení na palubě -J519-;
Spínač zapalování/start -D-; Spínač CCS -E45-; |
| 6 | 5 7,5 * 1 |
Regulátor úhlu pravého světlometu -E102-;
Motor ovládání úhlu levého světlometu -V48-; Motor ovládání úhlu pravého světlometu -V49-; Spínač nastavení zrcadla -E43-; |
| 7 | 10 | Páka převodovky -E313- |
| 8 | 7.5 | Automatizovaná řídicí jednotka převodovky -J514-;
Páka převodovky -E313-; |
| 9 | 7.5 | Řídicí jednotka airbagu -J234-
Centrální modul spínače 2 v přístrojové desce -EX35- |
| 10 | 5 7,5 * 1 |
Řídicí jednotka asistence při parkování -J446- |
| 11 | 10 | Žárovka pravého dálkového světla -M31- |
| 12 | 5 7,5 * 1 |
Vložka přístrojové desky -K-
Žárovka levého zadního mlhového světla -L46- Řídicí jednotka v vložce přístrojové desky -J285- * 1 Řídicí jednotka napájení na palubě -J519- * 1 |
| 13 | 10 | Žárovka levého dálkového světla -M29- |
| 14 | 15 | Motor zadního stěrače -V12- |
| 15 | 15 | Spínač světla -E1- |
| 16 | 5 7,5 * 1 |
Relé napájení terminálu 15 -J329-
Řídicí jednotka asistence při řízení -J500- |
| 17 | 15 | Spínač čerpadla ostřikovače
(automatické čerpadlo / stěrače a ostřikovače světlometů) -E44- |
| 18 | 7.5 | Spínač couvacího světla -F4- |
| 19 | 15 | Vstřikovač, válec 1 -N30- Vstřikovač, válec 2 -N31- Vstřikovač, válec 3 -N32- |
| 20 | 5 7,5 * 1 |
Řídicí jednotka ABS -J104-
Modul snímače funkce nouzového brzdění -J939- Vysílač úhlu řízení -G85- |
| 21 | 5 7,5 * 1 |
Žárovka pravého bočního světla -M3-;
Žárovka pravého zadního světla -M2-; Osvětlení evidenčního čísla -X-; Řídicí jednotka napájení na palubě -J519-; Spínač světla -E1- Světla polohy |
| 22 | 10 | Žárovka levého denního světla -L174-;
Žárovka pravého denního světla -L175-; |
| 23 | 5 7,5 * 1 |
Žárovka vlevo -M1-;
Žárovka vlevo -M4-; |
| 24 | 15 | Spínač blikače světlometů -E5- |
| 25 | 10 | Čerpadlo ostřikovače čelního skla a zadního skla -V59- |
| 26 | 5 7,5 * 1 |
Hlavní relé -J271-;
Vložka přístrojové desky -K-; Vysílač úhlu řízení -G85-; |
| 27 | 7.5 | Jednotka řízení napájení na palubě -J519-
Přední vnitřní osvětlení -W1-; Osvětlení na čtení pro pasažéra vpředu -W13-; Osvětlení na čtení na straně řidiče -W19-; |
| 28 | 5 7,5 * 1 |
Diagnostický konektor -U31- |
| 29 | 7.5 | Jednotka řízení napájení na palubě -J519- |
| 30 | 5 7,5 * 1 |
Jednotka řízení napájení na palubě -J519-
Vyhřívané vnější zrcadlo na straně řidiče -Z4- Vyhřívané vnější zrcadlo na straně pasažéra -Z5- |
| 31 | 10 | Lambda sonda -G39-;
Lambda sonda za katalyzátorem -G130-; Elektromagnetický ventil filtru s aktivním uhlím 1 -N80-; |
| 32 | 15 | Jednotka řízení napájení na palubě -J519- • Směrovka / brzdové světlo |
| 33 | 10 | Žárovka pravého hlavního světla -M32- |
| 34 | 10 | Žárovka dálkového světla levého světlometu -M30-;
Vložka přístrojové desky -K-; |
| 35 | – | – |
| 36 | 15 20 * 1 |
Zapalovač cigaret -U1- |
| 37 | 30 | Jednotka řízení klimatizačního systému -J301-;
Jednotka řízení vytápění -J162-; |
| 38 | 15 | Rádio -R- |
| 39 | 30 | Jednotka řízení posuvné střechy -J245- |
| 40 | 15 | Jednotka řízení motoru -J623- |
| 41 | 25 | Jednotka řízení napájení na palubě -J519-
Centrální zamykání |
| 42 | 25 | Zapalovací cívka 1 s výstupním stupněm -N70-;
Zapalovací cívka 2 s výstupním stupněm -N127-; Zapalovací cívka 3 s výstupním stupněm -N291-; |
| 43 | 20 | Vyhřívaná jednotka řízení předních sedadel -J774-
Modul spínačů ve středu přístrojové desky -EX22- Modul centrálního spínače 2 v přístrojové desce -EX35- |
| 44 | 15 | Relé palivového čerpadla -J17- |
| 45 | 20 | Spínač světla -E1- |
| 46 | 30 | Jednotka řízení napájení na palubě -J519-
Vyhřívané zadní sklo -Z1- |
| 47 | 25 30 * 1 |
Spínač regulátoru předního pravého skla -E41-;
Skupina řízení zvedáku skla ve dveřích řidiče -E512- * 4; Skupina centrálního zamykání na straně řidiče -F220- * 3; |
| 48 | 20 | Jednotka řízení napájení na palubě -J519-
Klaksón s vysokým tónem -H2- Klaksón s nízkým tónem -H7- |
| 49 | 20 30 * 1 |
Jednotka řízení napájení na palubě -J519-
Jednotka řízení motoru stěrače -J400- |
| 50 | 15 20 * 2 |
Žárovka levého mlhového světla -L22-
Žárovka pravého mlhového světla -L23- Jednotka řízení napájení na palubě -J519- * 2 |
| 51 | 25 30 * 1,4 |
Spínač zvedáku předního levého skla -E40-;
Skupina řízení zvedáku skla ve dveřích řidiče -E512- * 3 Skupina centrálního zamykání na straně řidiče -F220- * 4 |
| 1 – Od modelu květen 2013 2 – Pouze modely se systémem start / stop 3 – Od modelu listopad 2014 4 – Pouze modely s volantem vpravo |
||

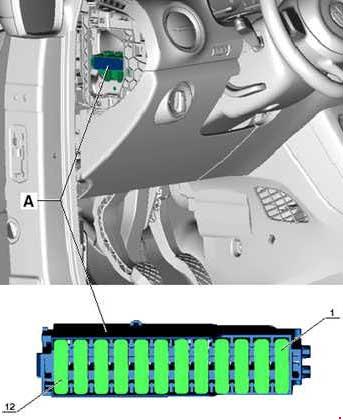

Podpora pojistky D -SD-
| Číslo | Ampéráž [A] | Popis |
| SD1 | 5 7,5 * 1 |
Modul senzoru funkce nouzového brzdění -J939-;
Relé funkce nouzového brzdění -J1020- * 1. |
| SD2 | 5 7,5 * 1 |
Vložka pro přístrojovou desku -K- |
| SD3 | 10 15 * 1 |
Rádio -R- |
| SD4 | 7.5 | Měničový převodník -A19-;
Relé startovacího motoru 1 -J906-; Relé startovacího motoru 2 -J907-; |
| SD5 | – | – |
| SD6 | – | – |
| SD7 | – | – |
| SD8 | – | – |
| SD9 | 15 | Jednotka řízení napájení na palubě -J519-
Pravé dálkové světlomety; Potkávací světlomety; Denní světla. |
| SD10 | 15 | Jednotka řízení napájení na palubě -J519-
Levé dálkové světlomety; Potkávací světlomety; Denní světla. |
| SD11 | 30 | Relé startovacího motoru 1 -J906-;
Relé startovacího motoru 2 -J907-. |
| SD12 | 30 | Měničový převodník -A19- |
| 1 – Od modelu květen 2013 | ||
