Volkswagen Passat B8 (2015-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Passat B8 (2015–2021), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Volkswagen Passat B8 – schéma pojistky
Rok výroby: 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Passat B8 je pojistka 40 v prostoru pojistek v oblasti pro cestující.
Prostor pro cestující
Nachází se pod přístrojovou deskou, na straně řidiče, za odkládací schránkou.
| Číslo | Ampéry [A] | Popis |
| 1 | 30A | Jednotka řízení ohřevu kapaliny reduktoru -J891- |
| 2 | 10 A | Elektronický regulátor sloupku řízení -J527- |
| 3 | – | – |
| 4 | 7,5A/10A | Hlasitý alarm -H12- |
| 5 | 5A / 7,5A | Diagnostické rozhraní datové sběrnice -J533- |
| 6 | 5A / 7,5A | Páka převodovky -E313- |
| 7 | 10 A | Ovládací prvky topení a klimatizace -EX21-; Jednotka řízení a displej systému klimatizace vzadu -E265-; Přijímač dálkového ovládání pro doplňkové topení kapaliny -R149-; Relé vyhřívaného zadního skla -J9-; Analogové hodiny -Y-; Jednotka řízení systému monitorování tlaku v pneumatikách -J502 -. |
| 8 | 7,5A/10A | Otočný spínač světla -EX1-;
Tlačítko elektrické parkovací brzdy -E538-; Senzor deště a světla -G397-; Diagnostický bod -U31-; Senzor alarmu proti krádeži -G578-; |
| 9 | 5A / 7,5A | Elektronický regulátor sloupku řízení -J527- |
| 10 | 7,5A/10A | Displej předního informačního displeje a jednotka řízení operační jednotky -J685-; Jednotka řízení displeje s vysokým rozlišením -J898-. |
| 11 | 40A | Jednotka řízení napájení na palubě -J519- |
| 12 | 20A | Jednotka řízení 1 informační elektroniky -J794-; Jednotka řízení navigačního systému -J856- 1). |
| 13 | 25A | Bezpečnostní pás přední vlevo -NX10- |
| 14 | 40A | Jednotka řízení ventilátoru čerstvého vzduchu -J126- |
| 15 | 10 A | Jednotka řízení elektronické blokace sloupku řízení -J764- |
| 16 | 7,5A | Zesilovač obousměrného signálu pro mobilní telefony/služby přenosu dat -J984-; USB nabíjecí bod 1 -U37-; Prostor s rozhraním pro mobilní telefon -R265-; USB hub -R293-. |
| 17 | 7,5A | Vložení panelu přístrojové desky -KX2-; Jednotka řízení modulu propojení alarmů a komunikační jednotka -J949-. |
| 18 | 7,5A | Jednotka řízení pro horní kameru -J928-;
Podpora zadního krytu -EX37-; Horní zadní kamera -R246-. |
| 19 | 7,5A | Rozhraní pro systém přístupu a startování -J965- |
| 20 | 7,5A/10A/15A | Relé systému dávkování kapaliny reduktoru -J963-; Relé vakuové pumpy -J318-. |
| 21 | 15A | Regulátor pohonu všech kol -J492- |
| 22 | 15A | Jednotka řízení detektoru přívěsu -J345- |
| 23 | 20A / 30A | Regulátor posuvné střechy -J245- |
| 24 | 40A | Jednotka řízení napájení na palubě -J519- |
| 25 | 30A | Regulátor dveří řidiče -J386-; Regulátor zadních dveří na straně řidiče -J926-. |
| 26 | 30A | Jednotka řízení napájení na palubě -J519- |
| 27 | 30A | Jednotka řízení napájení na palubě -J519- |
| 28 | 25A | Jednotka řízení detektoru přívěsu -J345- |
| 29 | 5A | Relé systému dálkového startování -J471- |
| 30 | 10 A | Relé systému dálkového startování -J471- |
| 31 | 30A | Kontrolér zadního víka -J605- |
| 32 | 10 A | Přední kamera pro systémy asistence řidiče -R242-;
Jednotka řízení adaptivního tempomatu -J428-; Jednotka řízení systému parkovací asistence -J446-; Jednotka řízení asistenta pro změnu jízdního pruhu -J769-; Jednotka řízení asistenta pro změnu jízdního pruhu 2 -J770-. |
| 33 | 5A / 7,5A | Jednotka řízení airbagu -J234- |
| 34 | 7,5A | Vnitřní zrcátko -EX5-;
Relé napájecích zásuvek -J807-; Spínač světel couvání -F4-; Senzor tlaku v okruhu chladicí kapaliny -G805-; Senzor kvality vzduchu -G238-; Modul centrálního spínače na palubní desce -EX22-; Modul spínače 1 ve středové konzole -EX23-; Jednotka řízení zvuku materiálu -J869-; Tlačítko elektrické parkovací brzdy -E538-. |
| 35 | 7,5/10A | Diagnostické připojení -U31- |
| 36 | 5A / 7,5A | Přední světlomet pravý -MX2- |
| 37 | 5A / 7,5A | Přední světlomet levý -MX1- |
| 38 | 25A | Jednotka řízení detektoru přívěsu -J345- |
| 39 | 30A | Kontrolér předních dveří spolujezdce -J387-; Kontrolér zadních dveří spolujezdce -J927-. |
| 40 | 20A | Zásuvka 12 V -U5-; Zásuvka 12 V 2 -U18-; Zásuvka 12 V 3 -U19-. |
| 41 | 25A | Bezpečnostní pás přední pravý -NX11- |
| 42 | 40A | Jednotka řízení napájení na palubě -J519- |
| 43 | 40A | Jednotka řízení digitálního audio balíku -J525- |
| 44 | 15A | Jednotka řízení detektoru přívěsu -J345- |
| 45 | 15A | Kontrolér nastavení sedadla řidiče -J810-; Ventilátor předního sedadla levého 1 -V514-; Ventilátor opěradla předního sedadla levého 1 -V512-. |
| 46 | 30A | Invertor DC/AC se zásuvkou, 12 V – 230 V -U13- |
| 47 | – | – |
| 48 | – | – |
| 49 | 5A / 7,5A | Vysílač polohy spojky -G476-; Relé startovacího motoru 1 -J906-; Relé startovacího motoru 2 -J907-. |
| 50 | 40A | Kontrolér zadního víka -J605- |
| 51 | 25A | Ovládací panel a displej pro zadní klimatizaci -E265- |
| 52 | 15A | Jednotka elektronického řízení pro tlumení -J250- |
| 53 | 30A | Vyhřívané relé zadního okna -J9- |
V podpoře pojistkové skříňky se nacházejí i následující pojistky:
| A | 15A | Ovládací panel pro nastavení předního sedadla vpravo -EX34-; Ventilátor předního sedadla vpravo 1 -V518-; Ventilátor opěradla předního sedadla vpravo 1 -V516-. |
| B | 5A | Relé systému startování na dálku -J471- |
| C | 7,5A | USB nabíjecí bod 1 -U37- |
| R1 | Relé systému startování na dálku -J471- |
Relé
- R1 Relé pro systém dávkování kapaliny reduktoru -J963-
- R2 –
- R3 –
- R4 Relé napájení terminálu 15 -J329-
- R5 Vyhřívané relé zadního okna -J9-
- R6 Relé pro zásuvky napájení -J807-
Motorový prostor
Nachází se na levé straně vedle baterie a je zakrytý ochranou. Skládá se ze 2 sekcí: jedna sekce pro komunikaci s pojistkami a relé a jedna sekce pro pojistky s vysokým výkonem.

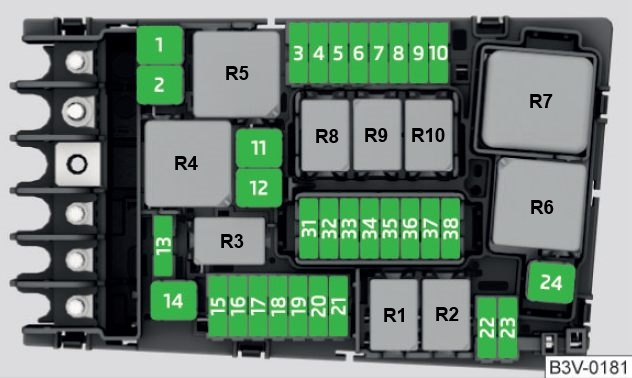

Schéma pojistkové skříňky
| Č. | Ampéry [A] | Popis |
| 1 | 25A | Řídicí jednotka ABS -J104- |
| 2 | 40A / 60A | Kontrolér ABS -J104-; Hydraulická pumpa ABS -V64-. |
| 3 | 15A 30A |
Řídicí jednotka motoru/motoru -J623- |
| 4 | 5A / 7,5A / 10A | Ventilátor chladiče -VX57-; Relé vysokého výkonu -J360-; Relé nízkého výkonu -J359-; Ventil pro regulaci tlaku oleje -N428-; Ventil pro recirkulaci vzduchu turbokompresoru -N249-; Ventil škrticí klapky sběrného potrubí -N316-; Ventil pro kontrolu trysky chlazení pístu -N522-; Olej – senzor hladiny a teploty oleje -G266-; Ventil přepínání turbíny -N529-; Relé napájení pro komponenty motoru -J757-. |
| 5 | 10 A | Ventil pro regulaci tlaku paliva -N276-; Ventil pro dávkování paliva -N290-; Relé napájení pro komponenty motoru -J757-; Ventil přepínání turbíny -N529-. |
| 6 | 5A / 7,5A | Spínač brzdových světel -F- |
| 7 | 7,5A/10A/15A | Chladicí pumpa stlačeného vzduchu -V188-; Ventil chladicí kapaliny převodovky -N488-; Ventil pro uzavírání chladicí kapaliny -N82-; Pomocná topná pumpa -V488-; Ventil chladicí kapaliny hlavy válce -N489-; Ventil pro regulaci tlaku oleje -N428-; Kontrolér nádrže na palivo pro detekci úniků -J909-. |
| 8 | 15A | Lambda sonda 1 před katalyzátorem -GX10-; Lambda sonda 1 za katalyzátorem -GX7-; Kontrolér senzoru NOx -GX30-; Kontrolér senzoru NOx 2 -J881-. |
| 9 | 5A / 10A | Kontrolér ventilu výfuku -J883-; Kontrolér ventilu výfuku 2 -J945-; Kontrolér období automatického předehřevu -J179-; Vyhřívací prvek ventilátoru podvozku -N79-; Měřicí přístroj hmotnosti vzduchu -G70-; Pomocná pumpa pro vytápění -V488-; Elektromagnetický ventil aktivního vzduchového filtru 1 -N80-; Ventil pro kontrolu vačkového hřídele výfuku 1 -N318-; Ventil pro kontrolu vačkového hřídele 1 -N205-. |
| 10 | 15A / 20A | Řídicí jednotka palivové pumpy -J538- |
| 11 | 40A / 50A | Pomocný prvek vyhřívače vzduchu -Z35- |
| 12 | 40A | Pomocný prvek vyhřívače vzduchu -Z35- |
| 13 | 30A | Hydraulická pomocná pumpa 1 pro olej převodovky -V475- |
| 14 | 40A | Vyhřívané relé předního čelního skla -J47- |
| 15 | 15A | Relé klaksonu -J413- |
| 16 | 20A | Relé napájení pro komponenty motoru -J757- |
| 17 | 7,5A | Řídicí jednotka motoru -J623-; Řídicí jednotka ABS -J104-; Relé vyhřívaného čelního skla -J47-. |
| 18 | 5A / 7,5A | Řídicí jednotka monitoru baterie -J367-; Diagnostické rozhraní datové sběrnice -J533-. |
| 19 | 30A | Řídicí jednotka motoru stěrače -J400- |
| 20 | 10 A | Klakson upozornění -H12- |
| 21 | 30A | Vyhřívané relé předního čelního skla 2 -J611- |
| 22 | 5A / 7,5A | Řídicí jednotka motoru/motoru -J623- |
| 23 | 30A | Motor startování -B- |
| 24 | 40A | Pomocný prvek vyhřívače vzduchu -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30A | Vyhřívané relé předního čelního skla 2 -J611- |
| 34 | 30A | Vyhřívané relé předního čelního skla 2 -J611- |
| 35 | 30A | Řídicí jednotka motoru stěrače -J400- |
| 36 | – | – |
| 37 | 30A | Pomocná řídicí jednotka vyhřívače -J364- |
| 38 | – | – |
Relé
- R1 Relé motorku startování 1 -J906-
- R2 Relé motorku startování 2 -J907-
- Relé klaksonu R3 -J413-
- R4 Relé vysokého termického výkonu -J360-
- R5 Hlavní relé -J271- (benzín) / Relé napájení terminálu 30 -J317- (nafta)
- R6 Automatická řídicí jednotka doby zapnutí -J179- (benzín)
- R7 Relé nízkého termického výkonu -J359- (nafta)
- R8 Relé napájení pro komponenty motoru -J757- (benzínový motor 2,0l)
- R9 Relé vyhřívaného čelního skla -J47-
- R10 Relé vyhřívaného čelního skla 2 -J611-
