Volkswagen Bora (1999-2006) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Bora (1999–2006), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.

Volkswagen Bora (1999-2006) – schéma pojistek

Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Bora je pojistka 27 ve schématu pojistek na přístrojové desce.

Blok pojistek přístrojové desky

Číslo	Ampéry [A]	Popis
1	5	Z4 – Vyhřívané vnější zrcátko na straně řidiče (modely bez elektrického ovládání skla) Z5 – Vyhřívané vnější zrcátko na straně spolujezdce (modely bez elektrického ovládání skla) Z20 – Vyhřívací prvek levého stěrače Z21 – Vyhřívací prvek pravého stěrače
2	5	E3 – Spínač nouzových světel J1 – Relé směrovky M5 – Žárovka směrovky vpředu vlevo M6 – Žárovka směrovky vzadu vlevo M7 – Žárovka směrovky vpředu vpravo M8 – Žárovka směrovky vzadu vpravo J567 – Kontrolér výfukového světla vlevo J568 – kontrolér výfukového světla s nastavením úhlu světlometů na pravé straně
3	5	J5 – Relé mlhových světel E20 – Spínače a regulátor osvětlení přístrojů
4	5	X – Osvětlení registrační značky
5	7.5	E45 – Spínač tempomatu E221 – Řídicí jednotka ve volantu E227 – Tlačítko tempomatu (CCS) Tlačítko SET G65 – Senzor vysokého tlaku (klimatizační systém) J131 – Vyhřívaná řídicí jednotka sedadla řidiče J132 – Vyhřívaná řídicí jednotka předního sedadla spolujezdce J245 – Posuvná řídicí jednotka střešního okna (modely bez centrálního zamykání) J255 – Climatronic G266 – Senzor hladiny oleje a teploty oleje J293 – Kontrolér ventilátoru chladiče, multifunkční volant J393 – Systém komfortu (E231 – Tlačítko vyhřívání vnějších zrcátek), J453 – Multifunkční řídicí jednotka volantu J446 – Řídicí jednotka parkovací asistence J503 – Řídicí jednotka s displejem pro rádiový a navigační systém N147 – Dvoucestný ventil pro chlazení (nad F269 – spínač polohy klapky teploty) V154 – Motor řídicího ventilu čerstvého vzduchu / recirkulace vzduchu
6	55	Do dubna 2001: J379 – Centrální zamykání a řídicí jednotka alarmu od září 2002: J651 – Relé uzavíracího ventilu 1 (kód motoru BEH)
7	10	K142 – Světlo upozornění na polohu páky převodovky P / N M16 – Žárovka couvacího světla vlevo M17 – Žárovka couvacího světla vpravo
8	5	J412 – Řídicí jednotka elektroniky pro mobilní telefon
9	5	E256 – tlačítko TCS a ESP G85 – senzor úhlu natočení J104 – řídicí jednotka ABS / ABS s EDL / ASR / ESP
10	15 510,	do října 2001: řízení motoru: benzín řízení motoru diesel od listopadu 2001: R – Rádio (S-kontakt) J285 – Zobrazení na přístrojové desce vkladů J503 – Řídicí jednotka s displejem rádia a navigace
11	5	J285 – Řídicí jednotka s displejem v vložce přístrojové desky N110 – Elektromagnetický ventil blokování páky převodovky
12	7.5	J412 – Řídicí jednotka elektroniky pro mobilní telefon G273 – Senzor vnitřního monitorování G274 – Vysílač vnitřního monitorování T16 – Konektor s 16 piny (ve střední desce, konektor pro autodiagnostiku) W11 – Světlo čtení vzadu vlevo (modely s vnitřním monitorem) W12 – Světlo čtení vzadu vpravo (modely s vnitřním monitorem)
13	10	F – Spínač brzdových světel M9 – Žárovka brzdového světla vlevo (pouze Golf / Bora) J… ..-. Kontroléry motoru J104 – Kontrolér ABS / ABS s EDL / ASR / ESP M9 – Žárovka brzdového světla vlevo (pouze Golf / Bora) M10 – Žárovka brzdového světla vpravo (pouze Golf / Bora) M21 – Žárovka brzdového světla vlevo a vzadu (pouze Golf Variant / Bora Variant) M25 – Žárovka brzdového světla s vysokou úrovní
14	10	J393 – Centrální řídicí jednotka systému komfortu (modely bez centrálního zamykání) J546 – Modely s dálkovým ovládáním zadního víka bez centrálního zamykání: M27 – Světlo upozornění na levé dveře M28 – Světlo upozornění na pravé dveře W – Přední vnitřní osvětlení W3 – Osvětlení zavazadlového prostoru W11 – Světlo čtení vzadu vlevo W12- Světlo čtení vzadu vpravo W14 – Osvětlené kosmetické zrcátko (vpředu na straně spolujezdce) W18 – Osvětlení zavazadlového prostoru na levé straně W19 – Světlo čtení / na straně řidiče W20 – Osvětlené kosmetické zrcátko (na straně řidiče)
15	5	G85 – senzor úhlu natočení J217 – kontrolér automatické převodovky J285 – řídicí jednotka s displejem v vložce přístrojové desky
16	10	J255 – Climatronic J293 – Kontrolér ventilátoru chladiče
17	–	–
18	10	J285 – Řídicí jednotka s displejem v vložce přístrojové desky L2 – Žárovka vpravo s dvojitým vláknem (pouze Bora) M32 – Žárovka pravého světlometu (pouze Golf)
19	10	L1 – Žárovka vlevo s dvojitým vláknem (pouze Bora) M30 – Žárovka levého světlometu (pouze Golf)
20	15	E102 – Regulátor úhlu světlometů J427 – Spuštění pravého světlometu pro výfukové světlo v plynném stavu J568 – Kontrolér výfukového světla v plynném stavu s nastavením úhlu světlometů vpravo L2 – Žárovka s dvojitým vláknem vpravo (pouze Bora) M31 – Žárovka pravého potkávacího světla (pouze Golf) V48 – Motor řídicího úhlu levého světlometu V49 – Motor řídicího úhlu pravého světlometu
21	15	L1 – Žárovka vlevo s dvojitým vláknem (pouze Bora), M29 – Žárovka levého potkávacího světla (pouze Golf) J426 – Spuštění výfukového světla v plynném stavu vlevo, J567 – Kontrolér výfukového světla v plynném stavu s nastavením úhlu světlometů vlevo

22	5	J285 – Řídicí jednotka s displejem v vložce přístrojové desky M3 – Žárovka na pravé straně
23	5	J285 – Řídicí jednotka s displejem v vložce přístrojové desky M1 – Žárovka na levé straně
24	20	E22 – Spínač intermitentního stěrače, motor stěrače čelního skla J31 – Relé intermitentního automatického stěrače a stěrače V – Motor stěrače čelního skla V59 – Čerpadlo stěrače čelního skla a zadního
25	20	E9 – Spínač ventilátoru čerstvého vzduchu E35 – Spínač klimatizace N24 – Odpor v sérii ventilátoru čerstvého vzduchu s pojistkou pro přehřátí V2 – Ventilátor čerstvého vzduchu J293 – Kontrolér ventilátoru chladiče J255 – Klimatronic J… – Kontroléry motoru
26	25	Z1 – Vyhřívané zadní sklo
27	15	až do listopadu 2005: V12 – Motor zadního stěrače od prosince 2005: U1 – Zásuvka zapalovač cigaret U5 – 12 V, na levé straně v zavazadlovém prostoru
28	15	G6 – Čerpadlo paliva (čerpadlo napájení)
29	15 2010	Benzín (ne pro kód motoru BDE) Kontrola motoru: Kód motoru BDE Kontrola motoru: Diesel
30	20	J245 – Řídicí jednotka otevírací střechy V1 – Motor otevírací střechy
31	20 5	J217 – Kontrolér automatické převodovky F125 – Multifunkční spínač J542 – Kontrolér posilovače brzdy J492 – Kontrolér pohonu všech kol (4 pohyby)
32	10 30	Injektory: benzín Kontrola s motorem: Diesel
33	20	J31 – Relé intermitentního automatického stěrače a stěrače V11 – Čerpadlo systému stěračů světlometů
34	10	Řízení motoru
35	30	U10 – Zásuvka pro přívěs až do listopadu 2005: zásuvka U5-12 V na levé straně v zavazadlovém prostoru
36	15	J5 – Relé mlhových světel L22 – Žárovka mlhového světla na levé straně L23 – Žárovka mlhového světla na pravé straně L46 – Žárovka mlhového světla na zadní levé straně J285 – Řídicí jednotka s displejem v vložce přístrojové desky
37	15 510,	až do října 2001: J285 – Řídicí jednotka s displejem v vložce přístrojové desky J503 – Řídicí jednotka s displejem pro rádio a navigační systém R – Rádio, S-kontakt od listopadu 2001: řízení Motoru na benzín řízení motoru: Diesel
38	15	E204 – Dálkový spínač víka nádrže J379 – Centrální zamykání a řídicí jednotka alarmu proti krádeži J386 – Kontrolér dveří řidiče J387 – Kontrolér dveří předního spolujezdce J388 – Kontrolér zadních levých dveří J389 – Kontrolér zadních pravých dveří J398 – Relé zadního uvolnění dálkového víka V155 – Motor zamykání víka nádrže
39	15	E3 – Spínač nouzových světel J1 – Relé směrovky J567 – Kontrolér světel výfuku s nastavením úhlu světel vpravo J568 – Kontrolér světel výfuku s nastavením úhlu světel vpravo M5 – Žárovka předních levých směrovek M6 – Žárovka zadních levých směrovek M7 – Žárovka přední pravé směrovky M8 – Žárovka zadní pravé směrovky
40	20	H1 – klakson s dvěma tóny
41	15	U1- Zapalovač cigaret  (až do listopadu 2005)
42	25	R – Rádio R12 – Zesilovač J503 – Řídicí jednotka s displejem pro rádio a navigační systém J415 – Tuner navigačního systému pro televizi J559 – Řídicí jednotka informací o provozu
43	10	Řízení motoru
44	15	J131 – Řídicí jednotka vyhřívaného sedadla řidiče. J132 – Řídicí jednotka vyhřívaného předního sedadla spolujezdce

Poloha pojistek v podpoře pojistky / baterie

Až do srpna 2000

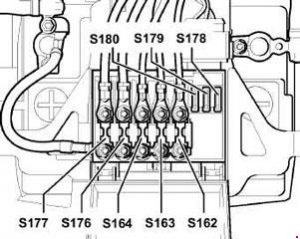

Od září 2000

Číslo	Ampéry [A]	Popis
S162	50	Vytápění pinů
S163	50	Řízení motoru
S164	40	Ventilátor chladiče
S176	110	Interiér
S177	110 150,	Alternátor (90 A) Alternátor (120 A)
S178	30	ABS (čerpadlo)
S179	30	ABS
S180	30	Ventilátor chladiče

Poloha relé a pojistek

Umístění pojistek na desce relé
ZA	–	Pojistka nastavení sedadla
b	–	Pojistky pro V192 – Vakuová pumpa pro brzdy (od května 2002)
do	–	Pojistka ovládání oken, centrální zamykání a vyhřívané vnější zrcátko (pouze modely se systémem komfort a ovládáním oken)
Poloha relé na desce relé
1	J4 – Dvojité relé klaksonu (53)
2	J59 – Relé vypouštění kontaktu X (18) J59 – Relé vypouštění kontaktu X (100)
3	Prázdné
4	J17 – Relé palivové pumpy (409) J52 – Relé svíček (103)
V / VI	J31 – Relé automatického intermitentního stěrače a stěrače, bez ostřikovače světlometů (377), -s ostřikovačem světlometů (389), -se senzorem deště (192)
Umístění relé na dodatečné desce s 13 polohami nad deskou relé, vozidla s volantem na levé straně
1	Prázdné
2	J398 – Relé dálkového uvolnění zadního víka (79) J546 – Dálkový ovladač uvolnění zadního víka (407)
3	Prázdné
4	J5 – Relé mlhových světel (53)
5	J453 – Multifunkční řídicí jednotka na volantu (450)
6	J453 – Multifunkční řídicí jednotka na volantu (450)
7	J508 – Relé snížení světla brzdového světla (206)
8	J99 – Relé vyhřívaného vnějšího zrcátka (53) J541 – Relé uzavíracího ventilu chladiva (53)
9	J17 – Relé palivové pumpy, dieselový motor se čtyřmi koly, (53)
10	J17 – Relé palivové pumpy (pumpa napájení) (167)
11	J226 – Blokování startování a relé světla couvání (175)
12	J317 – Terminál 30 relé napětí napájení (109)
13	J151 – Relé nepřetržité cirkulace chladiva (53)

Umístění pojistek na dodatečné desce s 13 polohami, vozidla s volantem nalevo:
re	–	Prázdné
mi	–	Prázdné
fa	15A	S30 – Jednotlivá pojistka stěrače zadního skla (od prosince 2005), S144 – Pojistka centrálního zamykání alarmového systému (indikátor ATA)
sol	15A	S111 – Pojistka systému varování proti krádeži (klakson ATA)
1	J453 – Multifunkční řídicí jednotka na volantu (450)
2	J453 – Multifunkční řídicí jednotka na volantu (450)
3	J5 – Relé mlhových světel (53)
4	Prázdné
5	J398 – Relé dálkového uvolnění zadního víka (79) J546 – Dálkový ovladač uvolnění zadního víka (407)
6	Prázdné
7	J151 – Relé nepřetržité cirkulace chladicí kapaliny (53)
8	J317 – Terminál 30 relé napájecího napětí (109)
9	J226 – Blokování startování a relé couvací světla (175)
10	J17 – Relé palivové pumpy (napájecí pumpa) (167)
11	J17 – Relé palivové pumpy, motor diesel s čtyřmi koly, (53)
12	J99 – Relé vyhřívaného vnějšího zrcátka (53) J541 – Relé uzavíracího ventilu chladicí kapaliny (53) J193 – Relé zapalovače cigaret (53)
13	J508 – Relé tlumení brzdového světla (206)
re	15A	S144 – Pojistka centrálního zamykání alarmového systému proti krádeži (indikátor ATA)
mi	15A	S111 – Pojistka alarmu proti krádeži (klakson ATA) S30 – Jednotlivá pojistka stěrače zadního skla (od prosince 2005)
fa	–	Prázdné
sol	–	Prázdné

O Volkswagen Bora (1999-2006)

Volkswagen Bora, vyráběný v letech 1999 až 2006, je kompaktní automobil, který je známý svou spolehlivostí a kvalitním zpracováním. Tento model byl dostupný ve více variantách karoserie, včetně sedanu a kombi, a nabízel různé možnosti motorů. Mezi nejoblíbenější motory patřily benzínové i dieselové agregáty s objemem od 1.4 do 2.8 litru, přičemž výkon se pohyboval od 75 do 204 koní. Volkswagen Bora byl oceňován pro své jízdní vlastnosti, komfort a bezpečnostní prvky, což z něj dělalo oblíbenou volbu mezi řidiči hledajícími spolehlivé a praktické vozidlo.

Schéma pojistkové skříňky Volkswagen Bora

Tato stránka zobrazuje podrobné schéma pojistkové skříňky pro Volkswagen Bora, která je nezbytná pro správnou údržbu a diagnostiku elektrických systémů vozidla. Pojistková skříňka se v tomto modelu obvykle nachází pod palubní deskou na straně řidiče a také v motorovém prostoru. Na schématu jsou jasně označena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci.
