Volkswagen Beetle A5 (2011-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Beetle A5 (2011–2019), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Volkswagen Beetle A5 – schéma pojistky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Beetle A5 je pojistka 30 (20A) v panelu pojistek v kabině.
Motorový prostor
Nachází se vedle baterie, pod ochranným krytem.
| Č. | Popis |
| 1 | Rezerva |
| 2 | 20/30A – Řídicí jednotka motoru |
| 3 | 5A – Řídicí jednotka ventilátoru chladiče |
| 4 | 15A – Lambda – sonda |
| 5 | 10A – Sonda lambda;
Relé čerpadla elektrického paliva; Relé odporu topení; Elektromagnetický ventil pro omezení tlaku přeplňování; Odpor topení ventilace olejové vany, ventil 1; Variabilní rozdělení ventilů; Bypass ventil turbodmychadla; Škrticí ventil sacího potrubí; Přepínací ventil chladiče recirkulace; Diagnostické čerpadlo paliva. |
| 6 | 10A – Relé čerpadla paliva;
Relé čerpadla sekundárního vzduchu, |
| 7 | Relé napájení motoru;
Elektromagnetický ventil pro omezení tlaku přeplňování; Elektromagnetický ventil 1 absorbéru; Škrticí ventil sacího potrubí; Regulační ventil tlaku oleje. |
| 8 | 20 / 30A – Tělo škrticího ventilu;
Zapalovací cívka 1 s výstupním stupněm; Zapalovací cívka 2 s výstupním stupněm; Zapalovací cívka; Regulátor tlaku paliva; Ventil pro dávkování paliva. |
| 9 | 10A – Měřič hmotnosti vzduchu;
Relé čerpadla paliva; Elektromagnetický ventil pro omezení tlaku přeplňování; Elektromagnetický ventil 1 absorbéru; Ventil 1 regulátoru vačkového hřídele; Ventil 2 systému recirkulace výfukových plynů; Bypass ventil turbodmychadla; Elektromagnetická spojka ventilátoru; Regulační ventil tlaku oleje; Regulační ventil chladicí kapaliny; Oběhové čerpadlo chladicí kapaliny 2. |
| 10 | 10A – Relé pro čerpání chladicí kapaliny po vypnutí;
Kontrolér motoru; Kontrolér svíček; Relé nízkého výkonového topení; Relé vysokého výkonového topení; Relé dodatečného čerpadla chladicí kapaliny; Relé napájení elektroniky motoru; Regulátor tlaku paliva; Oběhové čerpadlo chladicí kapaliny 2. |
| 11 | 5A – Senzor polohy pedálu spojky;
Spínač brzdového světla. |
| 12 | Rezerva |
| 13 | Rezerva |
| 14 | 30A – Stabilizátor napětí;
Řídicí jednotka se zobrazením navigačního systému rádio; Řídicí jednotka navigačního systému. |
| 15 | Hlavní jednotka |
| 16 | 10A – Relé napájení Motronic;
Relé napájení terminálu 30; Řídicí jednotka motoru. |
| 17 | 10A – Relé sirény alarmu |
| 18 | 40A – Zesilovač |
| 19 | 15/30A – Mechatronická jednotka převodovky DSG |
| 20 | 15A – Mechatronická jednotka převodovky DSG |
| 21 | 5A – Řídicí jednotka napájení na palubě (baterie) |
| 22 | 30A – Řídicí jednotka napájení na palubě |
| 23 | 40/50A – Topný prvek pro dodatečný ohřívač vzduchu;
Motor sekundárního vzduchového čerpadla. |
| 24 | 40A – Topný prvek pro dodatečný ohřívač vzduchu |
| 25 | Rezerva |
| 26 | 40 / 50A – Terminál 75 relé napájení 1 |
| 27 | 40A – Relé napájení terminálu 15 |
| 28 | 50A – Řídicí jednotka svíček |
| 29 | 50A – Řídicí jednotka ventilátoru chladiče |
| 30 | 20/30A – relé čerpadla paliva;
Napájecí relé elektronických prvků motoru. |
| 31 | Rezerva |
| 32 | 40A – řídicí jednotka ABS |
| 33 | |
| 34 | 40A – Topný prvek pro dodatečný ohřívač vzduchu;
Motor sekundárního vzduchového čerpadla. |
| Pojistky s vysokým výkonem | |
| 1 | 200A – Generátor |
| 2 | Rezerva |
| 3 | 80A – Řídicí jednotka asistence řízení |
| 4 | 80A – Pojistky |
| Existují také samostatné reléové prvky: svíčky, chladicí ventilátor, atd. | |
Kabina

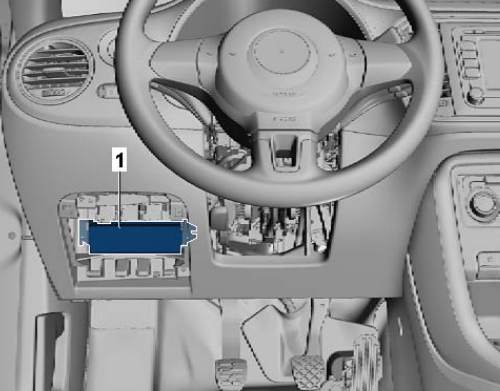

Nachází se pod přístrojovou deskou na straně řidiče, za ochranným panelem.

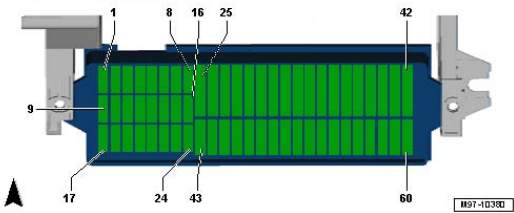

Schéma pojistkové skříňky
| Číslo | Popis |
| 1 | 5A – BU 2 kontrola slepých úhlů |
| 2 | 10A – Řídicí jednotka modulu připojení k alarmu a jednotky komunikace |
| 3 | 5A – BU kombinace přístrojů |
| 4 | 5A – Přijímání – přenos telefonního přístroje |
| 5 | 10A – Řídicí jednotka přístrojové desky;
Řídicí jednotka napájení na palubě; Mlhové světlo levé. |
| 6 | 10A – Tlačítko odblokování v rukojeti zadního víka;
Kamera pro couvání. |
| 7 | 5A – Stmívač spínačů a podsvícení přístrojové desky;
Podsvícení evidenční tabule. |
| 8 | 10A – Čerpadlo ostřikovače předního skla |
| 9 | 5A – Řídicí jednotka airbagu;
Kontrolka upozornění na deaktivaci předního spolujezdce; Řídicí jednotka rozpoznávání obsazenosti sedadla. |
| 10 | 15A – Přerušovaný spínač stěračů |
| 11 | 5A – Spínač osvětlení |
| 12 | Rezerva |
| 13 | 5A – Tlačítko režimu Start-stop;
Spínač sklopného zrcadla; Tlačítko indikátoru tlaku pneumatik; Spínač světel couvání; Senzor vysokého tlaku; Senzor znečištění vzduchu; Kontrolér vytápění; Kontrolér parkovací asistence; Kontrolér systému sledování vozidla; Elektrochromatické zpětné zrcátko; Tryska ostřikovače s topným odporem. |
| 14 | 10A – Spínač tempomatu;
Spínač Tiptronic; Senzor hladiny oleje a teploty oleje; Dodatečné přístroje; Kontrolér ABS; Kontrolér přístrojové desky; Kontrolér asistence řízení; Kontrolér sloupku řízení; Stabilizátor napětí; Diagnostické rozhraní datové sběrnice; Kontrolér čerpadla paliva; Kontrolér senzoru páky převodovky; Kontrolér motoru; Topný odpor olejové vany. |
| 15 | 5A – Stmívač spínačů a podsvícení přístrojové desky;
Měřicí přístroj proudu vzduchu; Řídicí jednotka systému tlumení vibrací; Aktuátor řízení úhlu světlometů; Konektor, 16 pin; Diagnostický konektor. |
| 16 | 5A – Řídicí jednotka motoru |
| 17 | 10A – Senzor systému vnitřního monitorování;
Senzor náklonu vozidla; Siréna alarmu. |
| 18 | 15A – Žárovka levého světlometu |
| 19 | 15A – Pravé potkávací světlo |
| 20 | 10A – Spínač tiptronic;
Řídicí jednotka vytápění; Řídicí jednotka automatické převodovky; Řídicí jednotka Climatronic; Řídicí jednotka klimatizace; Řídicí jednotka senzoru páky převodovky; Elektromagnetický zámek pro vyjmutí klíče zapalování. |
| 21 | 15A – Řídicí jednotka napájení na palubě |
| 22 | 5A – Spínač zapalování a startování;
Řídicí jednotka sledování vozidla. |
| 23 | 10A – Senzor deště a světla;
Řídicí jednotka napájení na palubě; Vysílač-přijímač telefonní; Řídicí jednotka pro modul připojení k alarmu a jednotku komunikace; Konektor, 16 pin -T16-; Diagnostický konektor; Dodatečná zařízení. |
| 24 | 10A – Řídicí jednotka napájení na palubě;
Řídicí jednotka práv přístupu a startování; Elektrický zámek sloupku řízení; Diagnostické rozhraní datové sběrnice. |
| 25 | 10/25A Kontrolér automatické převodovky;
Multifunkční spínač; Mechatronická jednotka DSG. |
| 26 | 30A – Čerpadlo podtlaku brzdového systému |
| 27 | Rezerva |
| 28 | 25A – Terminál 75 relé napájení 1 |
| 29 | 5A – Řídicí jednotka napájení na palubě |
| 30 | 20A – Dioda blokování;
Zapalovač cigaret; Zásuvka 12V. |
| 31 | 30A – Spínač světla |
| 32 | 15A – Spínač mlhových světel |
| 33 | 40A – Řídicí jednotka vytápění;
Řídicí jednotka klimatizace. |
| 34 | 10/15A – Řídicí jednotka přístrojové desky;
Řídicí jednotka napájení na palubě; Žárovka levého světlometu; Žárovka pravého světlometu; Světlomety. |
| 35 | 10A – Řídicí jednotka sloupku řízení |
| 36 | 30A – Řídicí jednotka napájení na palubě |
| 37 | 5A – Žárovka modulu denního svícení levého |
| 38 | 5A – Žárovka modulu denního svícení pravého |
| 39 | 30A – Relé manuálního potkávacího světla a světelného signálu (dálková světla) |
| 40 | Rezerva |
| 41 | Rezerva |
| 42 | Rezerva |
| 43 | 30A – Řídicí jednotka předních dveří spolujezdce |
| 44 | 30A – Řídicí jednotka napájení na palubě |
| 45 | 30A – Kontrolér dveří řidiče |
| 46 | Rezerva |
| 47 | 20A – Relé palivové pumpy |
| 48 | 30A – Řídicí jednotka napájení na palubě |
| 49 | 40A – Řídicí jednotka ventilátoru vytápění |
| 50 | 30A – Kontrolér vytápění předního sedadla |
| 51 | 30A – Kontrolér posuvné střechy |
| 52 | 20A – Řídicí jednotka napájení na palubě |
| 53 | |
| 54 | 25A – Řídicí jednotka automatické převodovky |
| 55 | 20A – Spínač světla, potkávací světlo a spínač světla (včetně dálkových světel) |
| 56 | 20A – Řídicí jednotka napájení na palubě |
| 57 | 25A – Řídicí jednotka navigačního systému s displejem, hlavní jednotka |
| 58 | 10A – Relé systému dávkování reduktoru |
| 59 | Rezerva |
| 60 | Rezerva |
O Volkswagen Beetle A5 (2011-2019)
Volkswagen Beetle A5, vyráběný v letech 2011 až 2019, je moderní interpretací ikonického modelu Beetle. Tento automobil se vyznačuje jedinečným retro designem, který kombinuje klasické křivky s moderními prvky. Beetle A5 byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které nabízely různé výkony pro různé potřeby řidičů. V interiéru se nachází pohodlný prostor s moderními technologiemi, které zvyšují komfort a bezpečnost jízdy. Tento model je oblíbený mezi těmi, kteří hledají stylové a spolehlivé vozidlo s nádechem nostalgie.
Schéma pojistkové skříňky Volkswagen Beetle A5
Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Beetle A5, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka typicky nachází v prostoru pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správné funkčnosti vozidla, a proto je důležité mít přehled o její konfiguraci a obsahu.
