Porsche 911 (991) (2012-2016) – pojistková skříňka
Porsche 911 (991) (2012-2016) – schéma pojistek
Rok výroby: 2012, 2013, 2014, 2015, 2016.
Pojistky zapalovače cigaret (zásuvka napájení) v Porsche 911 (991) jsou pojistky D7 (zásuvka středové konzoly, zapalovač cigaret), D8 (zásuvka pro nohy) a D10 (zásuvka v odkládací schránce) na pravé straně pojistkové skříňky v oblasti spolujezdce.
Existují dvě pojistkové skříňky – v prostoru pro nohy vlevo a vpravo (za kryty).

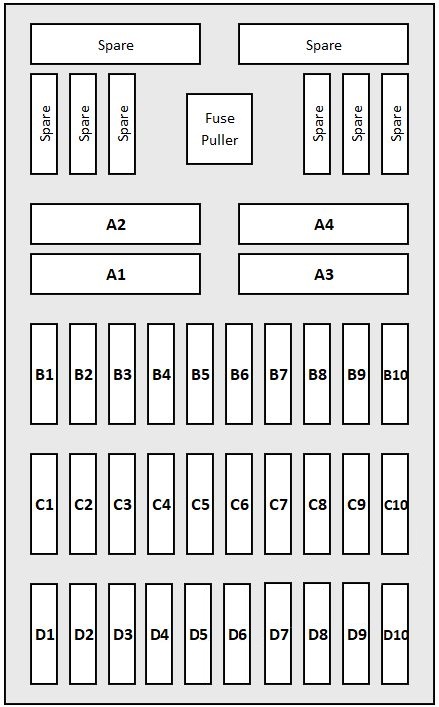

Pojistková skříňka v prostoru pro nohy vlevo
Přiřazení pojistek v prostoru pro nohy vlevo
| Č. | Popis | Ampéry [A] |
|---|---|---|
| Č. | Popis | Ampéry [A] |
| A1 | Ventilátor klimatizace pravý / levý | 40 |
| A2 | Jednotka řízení PSM | 40 |
| A3 | Nastavení sedadla | 25 |
| A4 | Jednotka řízení PASM | 40 |
| B1 | Nastavení světlometů pro levou a pravou stranu;
Osvětlení přední kapoty; Aktuátor přední kapoty; Dálkové světlo levé; Obrysové světlo levé; Boční světlo, FR; Směrovky, RL; Vyhřívané stěrače. |
40 |
| B2 | Ovládání ventilu pro vypouštění;
Osvětlení brzdového světla, spoiler; Aktuátor zadní kapoty; Mlhové světlo vzadu pravé; Světlo zpátečky levé; Brzdové světlo levé; Zadní světlo levé; Denní svícení FL. |
15 |
| B3 | Signál upozornění | 15 |
| B4 | Vnitřní osvětlení;
Senzory Hall; Osvětlení orientace; Osvětlení registrační značky; Aktivace elektroniky zadního stěrače; Relé vyhřívání zadního skla; Centrální zamykání LED; Panely dveří LED; Ambientní osvětlení; Osvětlení brzdového světla zvednuté; Mlhové světlo vzadu levé; Brzdové světlo pravé; Světlo zpátečky pravé; Denní svícení FR; Zadní světlo pravé. |
15 |
| B5 | Relé palivového čerpadla | 20 |
| B6 | Zavření a otevření víčka nádrže;
Elektrický zámek sloupku řízení; Konektor 30; Čerpadlo ostřikovače, přední a zadní. |
10 |
| B7 | Nepoužívá se | |
| B8 | Jednotka řízení klimatizace | 7,5 |
| B9 | Přístrojová deska;
Stopky na sloupku řízení. |
10 |
| B10 | PCM | 25 |
| C1 | Panel tlačítek centrální konzoly;
Ovládání brány; Diagnostický konektor; Zapnutí; Blokování sloupku řízení; Senzor monitorování prostoru pro cestující; Spínač světla; Kontrolér předních dveří levých; Bluetooth nabíječka pro telefon. |
15 |
| C2 | Aktivace vhodného zatížení pro nohy;
Elektrické zapínání proti odebrání; Směrovky – kontrolka, FL / FR; Tlačítko nouzového LED; Zapnutí; Boční světla směrovek, FR / FL; Dálková světla, FR; Obrysová světla, FR; Směrovky – kontrolka; Boční světlo RR, FL. |
40 |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| C3 | Jednotka řízení systému sledování vozidla | 5 |
| C4 | Klaksón | 15 |
| C5 | Kabriolet:
otevření / zavření zámku v horní části; Uzávěr nádrže; otevření / zavření kabrioletu v horní části; Kontrola prodloužení / zasunutí zadního spoileru. |
30 |
| C6 | Ovladač zdviháku oken, FL | 25 |
| C7 | Systém čištění světlometů | 30 |
| C8 | Jednotka řízení PSM | 25 |
| C9 | Siréna alarmu | 5 |
| C10 | Kabriolet:
Ovladač zadního okna, RL |
5 |
| D1 | Zadní stěrač | 15 |
| D2 | HomeLink | 5 |
| D3 | Levý světlomet | 5 |
| D4 | Gateway / diagnostický konektor;
Senzor kvality vzduchu. |
5 |
| D5 | Jednotka řízení PSM | 5 |
| D6 | Modul přepínání sloupku řízení;
Elektronické řízení. |
5 |
| D7 | Ovladač páky ovládání;
Senzor spojky. |
5 |
| D8 | Pravý světlomet | 5 |
| D9 | Nepoužívá se | |
| D10 | Motory ventilátorů sedadla | 5 |

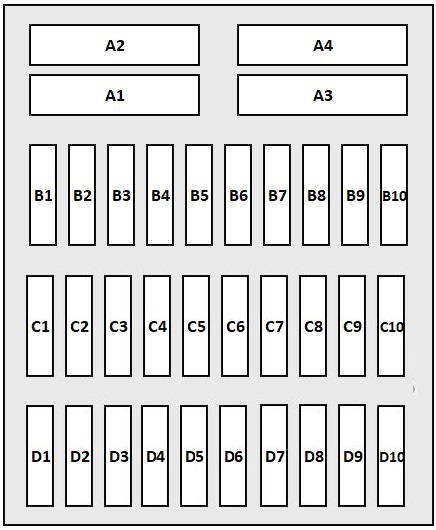

Pojistková skříňka v prostoru pro nohy vpravo
Přiřazení pojistek v prostoru pro nohy vpravo
| Č. | Popis | Ampéry [A] |
|---|---|---|
| Č. | Popis | Ampéry [A] |
| A1 | Převodník DC / DC;
Infotainment. |
40 |
| A2 | Napájení konzoly střechy s převodníkem DC / DC | 40 |
| A3 | Motor ventilátoru čerstvého vzduchu;
Regulátor ventilátoru. |
40 |
| A4 | Ovladač pravého sedadla;
Regulace sedadla. |
25 |
| B1 | Senzor deště | 5 |
| B2 | Ovládací jednotka klimatizace | 25 |
| B3 | Diagnostika úniků z nádrže, USA | 5 |
| B4 | Ovládací jednotka PDDC | 10 |
| B5 | Ovládací jednotka TPM | 5 |
| B6 | Tuner TV | 5 |
| B7 | Kvalitní zesilovač pro subwoofer;
Zesilovač pro subwoofer. |
40 25 |
| B8 | Nepoužívá se | |
| B9 | Nepoužívá se | |
| B10 | Nepoužívá se | |
| C1 | Nepoužívá se | |
| C2 | Tlačítko elektrické parkovací brzdy | 5 |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| C3 | Ovladač zdviháku oken, FR | 7,5 |
| C4 | Kabriolet:
Ovladač zadního okna, RR |
20 |
| C5 | Kabriolet:
Ovladač zadního okna, elektronika RR |
5 |
| C6 | Motor stěrače předního skla | 30 |
| C7 | Ovladač zdviháku oken, FR | 25 |
| C8 | Nastavení sloupku řízení | 25 |
| C9 | Konzola střechy | 5 |
| C10 | Zesilovač audio systému | 40/25 |
| D1 | Řídicí jednotka airbagu | 5 |
| D2 | Řídicí jednotka airbagu | 5 |
| D3 | Řídicí jednotka PDCC | 7,5 |
| D4 | Řídicí jednotka PDC;
Zrcadlo EC; Senzor tlaku chladiva. |
7,5 |
| D5 | Nepoužívá se | |
| D6 | Větrání sedadla, pravé | 5 |
| D7 | Zásuvka centrální konzoly;
Zapalovač cigaret. |
20 |
| D8 | Zásuvka v prostoru pro nohy, USA | 20 |
| D9 | Nepoužívá se | |
| D10 | Zásuvka v odkládací schránce | 20 |
O Porsche 911 (991) (2012-2016)
Porsche 911 (991) je ikonický sportovní automobil, který byl vyráběn v letech 2012 až 2016. Tento model je známý svou elegantní karoserií a výkonnými motory, které nabízejí výjimečný jízdní zážitek. Porsche 911 (991) je dostupné s různými motorizacemi, včetně šestiválcových motorů s objemem od 3,4 do 4,0 litru, které poskytují výkon od 350 do 500 koní. Vozidlo je vybaveno pokročilými technologiemi, jako jsou adaptivní tlumiče a systém pohonu všech kol, což zaručuje vynikající ovladatelnost a stabilitu na silnici. Interiér je luxusně vybaven a nabízí moderní prvky, které zvyšují komfort a bezpečnost jízdy.
Schéma pojistkové skříňky Porsche 911 (991)
Tato stránka zobrazuje schéma pojistkové skříňky pro Porsche 911 (991), která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkové skříňky v tomto modelu jsou v přední části vozidla a v prostoru pro cestující. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité pravidelně kontrolovat její stav a funkčnost.
