Schéma pojistek a relé – Porsche 928

Týká se vozidel vyrobených v letech:

1977, 1978, 1979, 1980, 1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995.

Pojistková skříňka

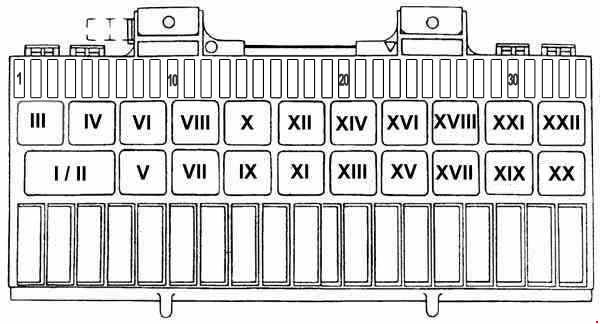

1977 – 1979

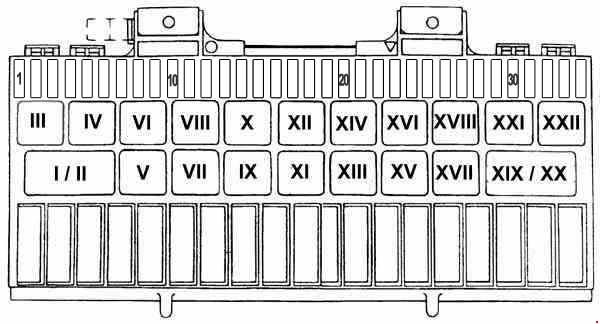

1980-1984

Číslo	Popis	Ampéráž [A]
1	Mlhová světla	16
2	Potkávací světla (v eurech)	16
3	Osvětlení registrační značky, comp. Lt	8
4	Osvětlení popelníku; Spínače světlometů; Osvětlení přístrojů (1983-1984).	8
5	1977-1980; 1982 : Zapalovač cigaret, osvětlení přístrojů	16
	1981; 1983-1984: Zapalovač cigaret, osvětlení přístrojů (1981)	8
6	Stěrače čelního skla, ostřikovače skel	16
7	1977-1979: Stěrač zadního okna; 1983-1984: Brzdové světlo, tempomat, test žárovek.	8
8	Otevíratelná střecha	16
9	Brzdové světlo, motory zrcátek, klimatizace (1983-1984), stěrač zadního skla (1983-1984)	8
10	1977-1982: Brzdové světlo, tempomat, test žárovek	8
11	I8 přístroj, hodiny, lampa spínače světla
12	Přístroje a kontrolní kontrolky	8
13	1983-1984: Čerpadlo benzínu, regulátor topení, ventil pomocného vzduchu	16
14	Elektrické motory sedadel	25
15	Klakson, anténa, návrat stěrače zadního skla	16
16	Ventilátor kondenzátoru klimatizace	25
17	Ventilátor čerstvého vzduchu, comp. Spojka (1977-1979)	25
18	Ohřívače zrcátek	25
19	Motor světlometu	25
20	Ostřikovače světlometů	16
21	Motory oken, systém centrálního zamykání (1980-1984)	25
22	1977-1982 : Čerpadlo benzínu, regulace topení, ventil pomocného vzduchu	25
23	Vnitřní osvětlení, hodiny, uvolnění zadního víka	8
24	Potkávací světla – levá	8
25	Potkávací světla – pravá	8
26	Dálková světla – levá	8
27	Dálková světla – pravá	8
28	Obrysová světla – levá	8
29	Obrysová světla – pravá	8
30	Směrová světla – přední/levá	8
31	Směrová světla — zadní/levá	8
32	Směrová světla – přední/pravá	8
33	Směrová světla – zadní/pravá	8
34	Brzdové světlo zadní (Euro)	8

Číslo	Relé	Číslo dílu
I-II	Stěrač zadního okna	928.615.115.00
III	1977-1979: Motor světlometu	928.615.116.00
	1983-1984; Euro: ovládání oken	141.951.253.B
IV	1977-1979 : Napájení světlometů	928.615.127.00
	1984; USA: Alarm	141.951.253.B
V	Směrovka (blikající)	1H0.953.227
VI	Naviják pro okna	928.615.117,00 (’77-’80) 928.615.116,00 (’81-’84)
VII	Ostřikovače světlometů	928.618.111.00
VIII	—	—
IX	1977-1979: Bezpečnostní pás	928.618.102,00
	1983-1984: Relé Kick-Down – Auto	928.618.109.00
	1983-1984: Kick-Down BRIDGE – 5-rychlostí	928.615.125.01
x	Klaksón na dva tóny	928.615.117,00 (’77-’81) 141.951.253.B (’82-’84)
XI	1977-1979: Kompresor klimatizace	928.618.105.00
XII	Mlhová světla	928.615.117.02
XIII	1977-1979: Výkon světlometů s tlumeným světlem	928.615.119.00
	1980-1984: Přerušované zpoždění stěračů	993.615.101.00
XIV	1977-1979: Světlomet vysoký/nízký	928.615.123,00
	1980-1984: Relé startování (automatické)	928.615.117.00 (’80-’81) 141.951.253.B (’82-’84)
	1980-1984: Start-Bridge (pokyny)	928.615.125,00 ( roky 80-81) 928.612.473.00 (roky 82-84)
XV	1977-1979: Relé startování (automatické)	928.615.117.00
	1977-1979: Start-Bridge (manuální)	928.615.125.00
	1980-1984: Intenzivní mytí	928.618.113.01
	1980-1981: bez vnitřního. Podložka (most)	928.618.115.00
XVI	1977-1979: Bezpečnost světlometů	928.615.116.00
	1980-1984: Vstřikování paliva	928.615.119.00
XVI	1977-1979 : Bezpečnost světlometů	928.615.116.00
	1980-1984 : Vstřikování paliva	928.615.119.00
XVII	Čerpadlo benzínu	928.615.113.01
XVIII	Ventilátor kondenzátoru klimatizace	928.615.111.00
XIX	1977-1979: Přerušované zpoždění stěračů	993.615.101.00
XIX-XX	1980-1984: Kombinovaný světlomet	928.618.107.02
XX	1977-1979: Intenzivní mytí	928.618.113.01
		928.618.115.00
XXI	Ventilátor čerstvého vzduchu	928.615.117.00
XXII	Rozmrazování	928.615.117.00

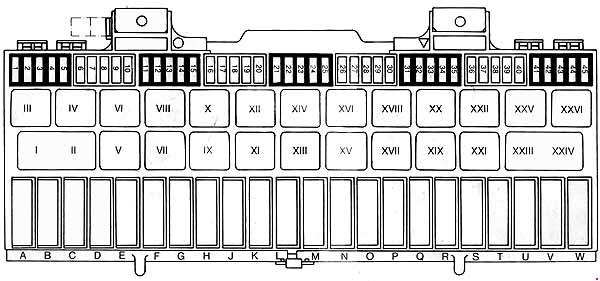

Pojistková skříňka (1985-1989)

Číslo	Popis	Ampéráž [A]
1	1985-1988: Centrální zamykání	5
	1989 : Centrální zamykání	15
2	1985-1986: Zapalovač cigaret	20
	1987-1988: Zapalovač cigaret	25
3	1987-1988 : Řídicí jednotka – ventilátory chlazení	5
4	Brzdové světlo, tempomat	7,5
5	1985-1986: Stěrače čelního skla, vyhřívání trysky	15
	1987-1988: Stěrače čelního skla, vyhřívání trysky	25
6	1985-1986: Světlo: panel tlačítek, spínač světla	5
	1987-1988 : Klimatizace	7,5
7	Vyhřívání sedadla	15
8	1985-1986: Klimatizace	7,5
	1987-1988 : Vyhřívání sedadel	15
9	Telefon (z výroby)	7,5
10	Nástroje, kontrolní světla, kick-down (auto; 1987-1988)	5
11	Stěrač zadního skla	7,5
12	Světlo couvání, motory zrcátek	7,5
13	Dodatečná klimatizace (zadní klimatizace)	15
14	Otevíratelná střecha	25
15	Navíječe pro okna	30
16	1985-1986: Systém proti zablokování během brzdění	10
	1987-1988: Systém proti zablokování během brzdění	15
17	Ventilátor čerstvého vzduchu	30
18	Klakson, stěrač zadního skla — (poloha odpočinku)	15
19	Odmlžování zadního skla	25
20	Elektrické nastavení sedadla – levé	30
21	Elektrické nastavení sedadla – pravé	30
22	1987-1988: Rádiový zesilovač	15
23	1985-1986: Ventilátor chlazení chladiče 1987-1988: Nastavení větracího otvoru chlazení	7,5
24	1985-1986: Tlačítko zadního víka, vnitřní osvětlení	5
	1987-1988: Diagnostický port, impulsní proud – zadní víko, vnitřní osvětlení	7,5
25	Systém ostřikování světlometů	25
26	Uvolnění zadního víka	1
27	Motor světlometu	15
28	1985-1986 : Rádiový zesilovač	15
	1987-1988: Ventilátor chladiče č. 1	30
29	1985-1986: Kondenzátor klimatizace/ventilátor chlazení chladiče	25
	1987-1988 : Ventilátor chladiče č. 2	30
30	Mlhová světla	15
31	Hlavní svazek (silniční) – levý	7,5
32	Hlavní svazek (silniční) – pravý	7,5

33	Světlomety	15
34	Směrovka (otočná) Přední/Současná	5
35	Směrovka (otočná) Zadní/Současná	5
36	Směrovka (otočná) Přední/Pravá	5
37	Směrovka (otočná) Zadní/Pravá	5
38	Parkovací světla (tlumená) — levá	7,5
39	Parkovací světla (tlumená) – pravá	7,5
40	Parkovací světlomet – levý	5
41	Parkovací světlomet – pravý	6
42	Čerpadlo benzínu, vyhřívání senzoru O2	15
43	Osvětlení registrační značky, comp. Lt	5
44	Světlo popelníku, osvětlení přístrojů	5
45	Stop světlo zadní (pouze Euro)	5
Číslo	Relé	Číslo dílu
I-II	Stěrač zadního okna	928.615.115.00
III	—	—
IV	Relé zapalování-X	141.951.253.B
V	Směrovka (otočná), blikač na 4 cesty	1H0.953.227
VI	Navíječ pro okna	928.615.126,00 (roky 85-88) 944.615.166,00 (roky 89-89)
VII	Zpoždění stěrače	993.615.101.00
VIII	Odmrazování	928.615.203,00 (’85-’86) 141.951.253.B (’87-’89)
IX	Intenzivní mytí	928.618.113.01
x	Ventilátor čerstvého vzduchu (HVAC)	141.951.253.B
XI	Filtry rušení	928.618.223.00
XII	Klaksón s dvěma tóny	141.951.253.B
XIII	Mlhová světla	928.615.137.01 (’85-’86) 928.615.117.02 (’87-’89)
XIV	Relé startovacího motoru	141.951.253.B
XV	1985-1986: Relé Kick-Down (automatické) (do 86 VIN#0998)	928.618.109.00
	1986-1989 : Relé Kick-Down (Auto) (’86 VIN # 09999 a později)	928.618.109.01 (’86-’88) 928.618.108,00 (’89-’89)
XVI	1985-1986: Systém zapalování EZF	141.951.253.B
	1987-1989 : Systém zapalování EZK (s testerem pojistek)	928.615.203.00
XVII	Relé ABS (USA ’86 od VIN # 0061/ Euro od ’85)	928.615.124.01
XVIII	1985-1986: Kondenzátor klimatizace/ventilátor chlazení chladiče	141.951.253.B
	1987-1988: Systém klapek chlazení	944.615.119.00
XIX	Ostřikovače světlometů	928.618.111.00
XX	Čerpadlo benzínu, senzor O2	141.951.253.B
XXI	Zpoždění vnitřního osvětlení (’86 VIN # 09999 a později)	928.618.225.01
XXII	1985-1988: Relé couvacího světla (automatické)	141.951.253.B (’85-’88) 928.615.114,00 (’89)
	1989: most couvacího světla (5-rychlostní)	928.615.125.00
XXIII – XXIV	Kompozitní světlomet	928.618.107.02 (’85-’86) 928.618.107,04 (’87-’89)
XXV	Vstřikování paliva levá-Jetronic	141.951.253.B
XXVI	—	—

Pojistková skříňka (1990-1995)

Číslo	Popis	Ampéráž [A]
1	Potkávací světla (potkávací) — levá	7,5
2	Potkávací světla (potkávací) – pravá	7,5
3	Hlavní svazek (silniční) — levý	7,5
4	Hlavní svazek (silniční) – pravý	7,5
5	Dálková světla	15
6	Mlhová světla	15
7	Obrysové světlo – levé	5
8	Obrysové světlo – pravé	5
9	Světla: popelník, nástroje	5
10	Světla: SPZ, comp. ( 1990 )	5
11	Zadní brzdové světlo (pouze Euro)	5
12	Kontrolka (směrovka) – přední/levá	5
13	Kontrolka (směrovka) — zadní/levá	5
14	Kontrolka (směrovka) – přední/pravá	5
15	Kontrolka (směrovka) — zadní/pravá	5
16	Odmlžování pro skla R25ear	25
17	1990 : Centrální zamykání; 1991-1995 : Varovný signál, comp. Světlo.	7,5
18	1990 : Regulace víka chladicího vzduchu	7,5
	1991-1995 : Regulátor okna/střešního okna	25
19	Systém ostřikování světlometů	25
20	Ventilátor čerstvého vzduchu	30
21	Rádio – Zesilovač	15
22	Elektrické nastavení sedadla – levé	30
23	Elektrické nastavení sedadla – pravé	30
24	Klakson, stěrač zadního skla-(poloha odpočinku; 1990-1991 )	15
25	Diagnostický port, proud impuls-zadní víko, vnitřní osvětlení	7,5
26	Uvolnění zadního víka	1
27	Motor světlometu	15
28	Systém proti krádeži	15
29	Ventilátor chladiče č. 1	30
30	Ventilátor chladiče č. 2	30
31	1990 : Regulátor okna/okenko	30
32	—	—
33	Zapalovač	25
34	Stěrače předního skla, vyhřívání trysky stěrače	25
35	Brzdové světlo, tempomat	7,5
36	Jednotka řízení – ventilátory chlazení	5

37	Klimatizace	7,5
38	Čerpadlo benzínu, vyhřívání senzoru O2	15
39	Nástroje, kick-down, varovná světla, spínač zadního stěrače	5
40	Světlo couvání, motory zrcátek, systém RDK	7,5
41	Světluška: spínač světla, panel tlačítek, zpoždění vnitřního světla, Diag. Con.	5
42	Stěrač zadního okna	7,5
43	Telefon (z výroby)	7,5
44	Vyhřívání sedadla	15
45	Dodatečná klimatizace (zadní klimatizace)	15
Číslo	Relé	Číslo dílu
I-II	Kartáč zadního okna	928.615.115.00
III	Kanada: denní světla	—
IV	Mlhová světla	928.615.117.02 (’90) 141.951.253.B (’91-’95)
V	Relé motorku na startování	141.951.253.B
VI	1990 : Systém klapek chlazení vzduchu	944.615.119.00
VII	Ostřikovače světlometů	928.618.111.00
VIII	1991-1995 : Alarm mlhových světel	141.951.253.B
IX	Intenzivní mytí	928.618.113.01
x	Relé zapalování-X	141.951.253.B
XI	Hodiny zpoždění stěračů	993.615.101.00
XII	Ventilátor čerstvého vzduchu (HVAC)	141.951.253.B
XIII	Směrovka (otočení), blikač na 4 cesty	1H0.953.227
XIV	Odmlžování	141.951.253.B
XV	1990 : Relé ABS	928.615.124.01
XVI	1991-1995 : Klaksón na dva tóny	141.951.253.B
XVII	1990-1993 : Relé Kick-Down (automatické) (do Vin#92PS8 20500)	928.618.108,00
	1993-1995 : Relé Kick-Down (Auto) (od VIN # 92PS8 20501)	928.618.108.01
XVIII	Relé světla couvání (automatické)	928.615.114.00
	Most světla couvání (5-rychlostní)	928.615.125.00
XIX	1990 : Zpoždění vnitřního osvětlení	928.618.225.01
	1991-1995 : Řídicí jednotka – tachometr	928.618.221.00
XX	—	—
XXI	Filtry rušení	928.618.223.00
XXII	Systém zapalování EZK (s testerem pojistek)	928.615.203.00
XXII	Kombinovaný světlomet	928.618.107.04
XXIV
XXV	Vstřikování paliva LH-Jetronic	141.951.253.B
XXVI	Čerpadlo benzínu, senzor O2	141.951.253.B

Pojistky navíc

Popis	Poloha	Číslo dílu
1977-1981 : Elektrické sedadlo	Pod sedadlem	928.615.123,00
1980-1995: Bezpečnostní pás / Zvonek	Uvnitř centrální konzoly pod rádiem	928.618.102.03
1980-1995: Stěrač zadního okna	Za krytem sady nářadí — strana řidiče	928.618.104.00
1989-1995 : Relé přehřátí zapalování	Namontováno na rámu řídicí jednotky motoru	928.618.175.00
1989-1995: Relé proti krádeži	Uvnitř centrální konzoly pod rádiem	928.637.160.00
