Porsche Panamera (2010-2016) – pojistková skříňka
Porsche Panamera (2010-2016) – schéma pojistek
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Porsche Panamera (2010-2016) je pojistka 38 v pojistkové skříňce.

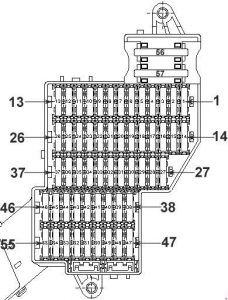

Pojistková skříňka na levé straně palubní desky
| Číslo | Popis | Ampéráž [A] |
| 1 | Spínač sloupku řízení | 7,5 |
| 2 | Nádoba na nástroje | 7,5 |
| 3 | PCM 3.1 / CDR 31 | 10 |
| 4 | Přídavné zařízení | 5 |
| 5 | Klimatizace přední + zadní | 10 |
| 6 | Kamera pro couvání Surround View (2014-2016) |
5 |
| 7 | HD:
Tlačítko elektrické parkovací brzdy |
5 |
| 8 | 2010-2013:
LHD: Centrální zamykání pro levé zadní dveře. RHD: Centrální zamykání pro levé dveře |
10 |
| 9 | LHD:
Nastavení sloupku řízení |
15 |
| 2014-2016: Hybrid: Řídicí jednotka Tiptronic S. |
||
| 10 | LHD:
Řídicí jednotka PDK |
25 |
| 11 | Elektrická okna, zadní levá | 25 |
| 12 | Elektrická okna, přední levá | 25 |
| 13 | 2010-2013:
ParkAssist; 2014-2016: Hybrid: Senzor pedálu |
5 |
| 14 | 2010-2013:
Xenonový světlomet levý |
15 |
| 2014-2016:
Xenonové / bi-xenonové / LED světlomety, levé |
||
| 15 | Zpětné zrcátko;
Diagnostický konektor; ParkAssist (2014-2016); Přední kamera (2014-2016). |
5 |
| 16 | LHD:
Řídicí jednotka PDK; Senzor spojky; RHD: Klimatizace; Senzor slunce. |
5 |
| LHD;
Hybrid: Řídicí jednotka převodovky; Řadicí páka (2014-2016). |
10 | |
| 17 | Hybrid:
Elektronika výkonu; |
5 |
| 18 | Hybrid:
Posilovač řízení. |
5 |
| 19 | 2014-2016:
Řídicí jednotka PDLS / PDLS PLUS |
5 |
| 20 | LHD:
Ovladač klíče zapalování; Spínač světel; RHD: TV tuner. |
5 |
| 21 | LHD; 2010-2013:
Centrální zamykání pro přední levé dveře |
10 |
| LHD; 2014-2016:
Centrální zamykání pro přední levé dveře |
25 | |
| RHD:
Nabíječka na mobilní telefon |
5 | |
| 22 | Blokování sloupku řízení | 5 |
| 23 | LHD:
Směrovky, zadní pravé; Osvětlení polohy, přední levé; Světlomet, pravý; Dálková světla – světlomet, pravý; Směrovky boční, přední levé; Nastartování; Klakson se dvěma tóny; PSM; Relé startovacího motoru; Směrovky nouzového spínače LED; Osvětlení klíče zapalování; Směrovka, přední levá/pravá; Osvětlení prostoru pro nohy; Blokování klíče zapalování; Ochrana proti krádeži; Ventily systému posilovače řízení; Vyhřívané ostřikovače. |
30 |
| 24 | LHD:
Směrovka zadní levá; Osvětlení polohy – přední pravé; Světlomet, levý; Dálkové světlo, levé; Posuvný prvek pravý/levý; Otevření/zavření aktivní ventilace brzdy; Vyhřívání trysek stěračů; Víko motorového prostoru; Nastavení světlometů. |
30 |
| 25 | LHD:
Blokování sloupku řízení; Dveře pro tankování zavřené/otevřené; Čerpadlo stěrače předního, přední/zadní; Servotronic (2014-2016). |
15 |
| 26 | LHD:
Systém čištění světlometů |
30 |
| 27 | Zapalovací cívky | 15 |
| 28 | 2014-2016: Hybrid: Kontrolér vačky řádek 1; Kontrolér vačky řádek 2; Ventil. |
15 |
| 2014-2016: GTS: Ventil, klapka vzduchového filtru |
5 | |
| 29 | Senzor úrovně oleje;
Senzor vačky. |
7,5 |
| 30 | Senzory kyslíku po katalyzátoru | 7,5 |
| 31 | Elektrické regulační ventily motoru | 15 |
| 2014-2016: Hybrid: Relé sekundárního vzduchového čerpadla 1; Aktivátor relé vakuového čerpadla; Diagnostické čerpadlo úniku nádrže. |
5 | |
| 32 | Řídicí jednotka motoru | 20 |
| 33 | 2010-2013:
Aktivace ventilátoru; Detekce úniků nádrže. |
10 |
| 2014-2016:
Aktivátor ventilátoru |
5 | |
| 34 | Ventily pro motor | 10 |
| 2014-2016: Hybrid: Ventil regulace proudění; Větrání nádrže; Ventil uzávěrky chladicí vody; Ventil regulace tlaku oleje; Ventil sekundárního vzduchu 1; Ventil sekundárního vzduchu 2; Ventil hlavního vodního čerpadla; Ventil vody 3 elektrického stroje. |
30 | |
| 35 | Senzory kyslíku před katalyzátorem | 10 |
| 36 | 2014-2016: Non hybrid: Detekce úniků nádrže; Ventil uzávěrky chladicí vody; Hybrid: Relé olejového čerpadla převodovky. |
5 |
| 37 | 2014-2016: Hybrid: Čerpadlo tlaku chladicí kapaliny; Senzor úrovně oleje; Čerpadlo vody pro vysokoteplotní okruh. |
15 |
| 38 | Zapalovač cigaret přední a zásuvka zavazadlového prostoru | 20 |
| 39 | Regulace předního sedadla vlevo bez paměti | 30 |
| 40 | RHD:
Zásuvka ve středové konzole, odkládací schránka |
20 |
| 41 | Řídicí jednotka PSM | 10 |
| 42 | Vnitřní osvětlení v horní konzole | 7,5 |
| 43 | 2014-2016:
Adaptivní tempomat (ACC) |
5 |
| 44 | 2014-2016: Hybrid: Aktivátor vřetena |
30 |
| 45 | 2014-2016: Hybrid: Elektronika výkonu |
5 |
| 46 | 2014-2016: Hybrid: Systém vysokonapěťových baterií |
15 |
| 47 | Posuvná a sklopná střecha | 30 |
| 48 | Stěrače | 30 |
| 49 | Řídicí jednotka motoru | 5 |
| 50 | 2014-2016: Hybrid: Ventil 2/3 cesty; Relé vodního čerpadla; Relé klimatizace. |
7,5 |
| 51 | Regulace předního sedadla vlevo s pamětí | 30 |
| 52 | Regulace sedadla, zadní levé | 20 |
| 53 | Oběhové čerpadlo | 10 |
| 54 | Senzor deště | 5 |
| 55 | 2014-2016:
Přídavný ohřívač |
30 |
| 56 | – | – |
| 57 | Ventilátor klimatizace | 40 |

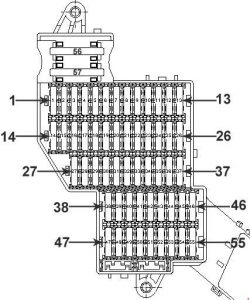

Pojistková skříňka na pravé straně palubní desky
| Č. | Popis | Ampéráž [A] |
| 1 | Jednotka řízení monitorování tlaku pneumatik | 5 |
| 2 | – | – |
| 3 | Vyhřívání předního sedadla | 30 |
| 4 | Vyhřívání zadního sedadla | 30 |
| 5 | Nastavení sedadla, zadní pravé | 20 |
| 6 | – | – |
| 7 | – | – |
| 8 | Nastavení předního pravého sedadla s pamětí | 30 |
| 9 | RHD:
Tlačítko elektrické parkovací brzdy |
5 |
| 10 | LHD:
Příslušenství, nabíječka pro mobilní telefon |
5 |
| RHD:
Nastavení sloupku řízení |
15 | |
| 11 | LHD:
TV tuner |
5 |
| RHD:
Jednotka řízení PDK |
25 | |
| 12 | LHD:
Telefon |
5 |
| 13 | – | – |
| 14 | 2010-2013:
Pravý xenonový světlomet |
15 |
| 2014-2016:
Pravé xenonové / bi-xenonové / LED světlomety |
7,5 | |
| 15 | – | – |
| 16 | RHD; 2010-2013:
Diagnostický konektor 2014-2016: Přední kamera |
5 |
| 17 | Jednotka řízení PSM | 5 |
| 18 | LHD:
Klimatizace; Senzor slunečního záření; Senzor tlaku chladiva (2014-2016); Senzor kvality vzduchu (2014-2016); RHD: Senzor spojky jednotky řízení PDK. |
5 |
| 2014-2016: RHD; Hybrid: Jednotka řízení převodovky; Řadicí páka. |
10 | |
| 19 | Otevření garážových dveří | 10 |
| 20 | Jednotka řízení airbagu | 7,5 |
| 21 | 2014-2016:
Jednotka řízení funkce detekce hmotnosti |
5 |
| 22 | Spínač sloupku řízení | 5 |
| 23 | Adaptivní tempomat (ACC) | 5 |
| 24 | Ventilace sedadel, přední sedadla | 7,5 |
| 25 | Ventilace sedadel, zadní sedadla | 7,5 |
| 26 | – | – |
| 27 | Zásuvka centrální konzoly vpředu, zásuvka zapalovače cigaret vzadu | 20 |
| 28 | Nastavení předního sedadla vpravo bez paměti | 30 |
| 29 | LHD:
Zásuvka v zadní centrální konzole; Zásuvka v odkládací schránce; Zásuvka ve velké zadní centrální konzole. |
20 |
| 30 | 2014-2016:
Zásuvka 110 V ve velké zadní centrální konzole |
30 |
| 31 | Chlazená nádoba | 15 |
| 32 | Zábava na zadních sedadlech | 7,5 |
| 33 | RHD:
Směrovka, zadní pravá; Větrák, směrovka, přední levá; Světlomet s tlumeným světlem, pravý; Světlomety s dálkovým světlem – světlomet, pravý; Směrovka boční, přední levá; Zapalování; Klaksón se dvěma tóny; PSM; Relé motorku startování; Výstražná světla LED; Osvětlení klíče zapalování; Směrovka, přední levá a pravá; Osvětlení prostoru pro nohy; Blokování klíče zapalování; Ochrana proti krádeži; Ventily systému posilovače řízení; Vyhřívané trysky pro stěrače. |
30 |
| 34 | RHD:
Aktivace signálu; Osvětlení polohy zadní levá; Světlomet s tlumeným světlem přední pravý; Světlomet s tlumeným světlem přední levý; Směrovka, pravá a levá přední; Ventilace brzd; Vyhřívané trysky pro stěrače; Víko motorového prostoru; Nastavení průtoku světlometů. |
30 |
| 35 | RHD:
Blokování sloupku řízení; Dveře pro tankování zavřené/otevřené; Čerpadlo stěrače předního, přední/zadní; Servotronic (2014-2016). |
15 |
| 36 | RHD:
Systém čištění světlometů |
30 |
| 37 | – | – |
| 38 | – | – |
| 39 | Řídicí jednotka PSM | 25 |
| 40 | 2010-2013: LHD: Centrální zamykání pro přední a zadní dveře vpravo |
10 |
| 41 | Elektrická okna, přední pravá | 25 |
| 42 | Elektrická okna, zadní pravá | 25 |
| 43 | Signál alarmu | 5 |
| 44 | Systém sledování vozidel VTS | 5 |
| 45 | 2014-2016: Hybrid: Nabíječka s vysokým napětím |
5 |
| 46 | – | – |
| 47 | Řídicí jednotka čerpadla paliva | 25 |
| 48 | Klakson (dvoubarevné píšťalky) | 15 |
| 49 | Zásuvka diagnostiky | 5 |
| 50 | 2010-2013: RHD: Kontrolér klíče zapalování, spínač světel |
5 |
| 51 | 2010-2013: RHD: Centrální zamykání pro přední dveře vpravo |
10 |
| 52 | 2010-2013: RHD: Blokování sloupku řízení |
5 |
| 53 | – | – |
| 54 | – | – |
| 55 | – | – |
| 56 | – | – |
| 57 | 2010-2013: Kontrolér čerpadla PSM | 40 |
Pojistková skříňka v zavazadlovém prostoru
Panamera S E-Hybrid
| Číslo | Popis | Ampéráž [A] |
| Podpora pojistek A | ||
| 1 | – | – |
| 2 | 2014-2016:
Víko spoileru (Turbo) |
10 |
| 3 | 2010-2013:
Audio zesilovač (Burmester) |
30 |
| 2010-2013:
Audio zesilovač (ASK Sound, Bose) |
25 | |
| 4 | Řídicí jednotka Start / Stop | 30 |
| 5 | Řídicí jednotka Start / Stop | 30 |
| 6 | Blokování diferenciálu | 10 |
| 7 | Blokování diferenciálu | 30 |
| 2014-2016: Hybrid: Audio zesilovač (ASK Sound, Bose) |
25 | |
| 8 | Subwoofer (Bose, Burmester) | 30 |
| 9 | Zadní víko zvedáku | 25 |
| 10 | Řídicí jednotka PASM | 25 |
| 11 | Osvětlení zavazadlového prostoru | 25 |
| 12 | Řídicí jednotka PDCC | 10 |
| Podpora pojistek B | ||
| 1 | Denní světla, pravé
Zadní světlo, pravé; Světlo couvání, pravé; Zadní mlhové světlo, levé; Světlo brzdy, pravé; Světlo brzdy zvednuté; Slunečník; Elektrické blokování sloupku řízení; Zadní stěrač; Vyhřívané zadní sklo; Senzor vnitřního monitorování / náklonu; PASM; Řadič motoru; Výstražná světla / chodník, přední dveře; Vnitřní osvětlení / přední čtecí lampa; Vnitřní osvětlení zadní; Orientační světlo; Osvětlení evidenčního čísla; Přijímače rychlosti motoru Hall 1 +3; Vnitřní osvětlení. |
15 |
| 2 | Denní světla, levé;
Zadní světlo, levé; Světlo couvání, levé; Zadní mlhové světlo, pravé; Světlo brzdy, levé; Výstražná světla / chodník, zadní dveře; Kontrola krytu výfuku; Palivo; Kontrola spoileru. |
15 |
| 3 | Mechanismus uzamykání zadního víka;
Kryt paliva otevřený; Prodloužení / zasouvání zadního spoileru; Slunečník. |
30 |
| 4 | Poplachový signál | 15 |
| 5 | Řídicí jednotka brány | 5 |
| 6 | Vyhřívané zadní sklo | 20 |
| 7 | Řídicí jednotka PASM | 5 |
| 8 | Řídicí jednotka brány | 5 |
| 9 | Elektrická parkovací brzda | 5 |
| 10 | Blokování diferenciálu | 10 |
| 11 | Řídicí jednotka PDCC | 10 |
| 2014-2016: Hybrid: Systém vysokonapěťových baterií |
||
| Podpora relé C | ||
| 1 | Kompresor PASM | 40 |
| 2 | Elektrická parkovací brzda | 40 |
| 3 | – | – |
| Podpora relé D | ||
| 1 | Vyhřívané zadní sklo | – |
| 2 | – | – |
| 3 | Víko spoileru (Turbo)
Hybrid: Ventil uzávěrky relé chladicí skupiny (tepelného výměníku) |
– |
| 4 | Víko spoileru (Turbo) | – |
| 5 | Kompresor PASM | – |
| Podpora pojistek E (ne hybridní motor) | ||
| – | Standardní audio zesilovač | 5 |
| – | ASK Sound, audio zesilovač Bose® | 25 |
| – | Audio zesilovač Burmester® | 30 |
O Porsche Panamera (2010-2016)
Porsche Panamera, vyráběný v letech 2010 až 2016, je luxusní sportovní sedan, který kombinuje výkon a komfort. Tento model je známý svým elegantním designem a vysokou úrovní technologie. Panamera nabízí různé možnosti motorů, včetně benzínových a dieselových variant, s výkony, které se pohybují od 300 do 570 koní. Interiér vozidla je vybaven nejmodernějšími technologiemi, včetně pokročilého navigačního systému a prémiového audio systému. Jízdní vlastnosti Panamery jsou vynikající, což z ní činí ideální volbu pro ty, kteří hledají spojení sportovního charakteru s luxusem.
Schéma pojistkové skříňky Porsche Panamera
Tato stránka zobrazuje schéma pojistkové skříňky pro model Porsche Panamera, která je klíčová pro identifikaci a výměnu pojistek. V tomto vozidle se pojistkové skříňky nacházejí typicky v prostoru motorového prostoru a v interiéru, obvykle pod palubní deskou nebo v zavazadlovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je důležitou součástí vozidla, která zajišťuje ochranu elektrických obvodů před přetížením.
