Porsche Cayenne (2002-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Porsche Cayenne (2002–2017), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Porsche Cayenne 9PA/E1 – schéma pojistky
Rok výroby: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v Porsche Cayenne jsou pojistky 1, 3 a 5 v pojistkové skříňce přístrojové desky vlevo.

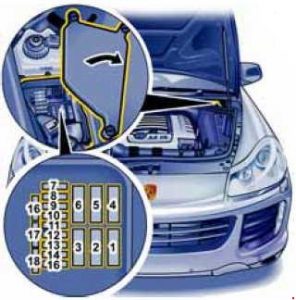

Pojistková skříňka motorový prostor
| Číslo | Popis | Ampéráž [A] |
| 1 | Ventilátor | 60 |
| 2 | Ventilátor | 30 |
| 3 | 2003-2007:
Čerpadlo sekundárního vzduchu |
40 |
| 4 | 2003-2007:
Čerpadlo sekundárního vzduchu |
40 |
| 5 | – | – |
| 6 | – | – |
| 7 | Vstřikovače paliva, cívky zapalování | 20 |
| 8 | 2003-2007:
Vstřikovače paliva; Cívky zapalování. |
20 |
| 2007-2010:
Cayenne: Cívky zapalování; Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Ventil pro odvod vzduchu nádrže; Kompresor klimatizace; Regulátor klimatizace; Spínač sacího potrubí; Ventil pro odvod vzduchu z bloku. |
15 | |
| 9 | Modul řízení motoru;
Regulátory vačkových hřídelí; Spínač sacího potrubí (Cayenne). |
30 |
| 2007-2010:
Cayenne: Jednotka řízení motoru. |
20 | |
| 2007-2010:
Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Ventil množství; Regulátor vačkového hřídele; Regulátor zdvihu ventilů. |
15 | |
| 10 | 2003-2007:
Komponenty motoru: ventilátor chlazení, čerpadlo výfuku, uzavírací ventil absorbér uhlíku, snímač tlaku klimatizace, detekce úniků nádrže, startovací čerpadlo (Cayenne S), uzavírací ventil absorbéru uhlíku (Cayenne). 2007-2010: Cayenne: Relé čerpadla vody; Detekce úniků nádrže; uzavírací ventil absorbéru uhlíku; Ventilátor; snímač tlaku klimatizace. 2007-2010: Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Stupně výstupu vzduchu chlazení; snímač tlaku klimatizace; detekce úniků nádrže; Regulátor uzavíracího ventilu; snímač hladiny oleje. |
10 |
| 11 | Existující kabeláž motoru;
Čerpadlo sekundárního vzduchu (Cayenne); Kompresor klimatizace (Cayenne); snímač hladiny oleje (Cayenne); 2007-2010: Cayenne: snímač hladiny oleje, kompresor klimatizace, jednotka řízení klimatizace, ventil odvětrání bloku 2007-2010: Cayenne S/Cayenne GTS/Cayenne S Transsyberia: Regulátor motoru; uzavírací ventil paliva. |
15 |
| 12 | 2003-2007:
Relé E-box; Čerpadla sekundárního vzduchu; Relé čerpadla výfuku. |
5 |
| 2007-2010:
Regulace vačkového hřídele; uzavírací ventil nádrže; uzavírací ventil paliva; Variabilní sací sběrač. |
10 | |
| 13 | Čerpadlo paliva – pravé | 15 |
| 14 | Čerpadlo paliva – levé | 15 |
| 15 | Modul řízení motoru, hlavní relé | 10 |
| 16 | Čerpadlo podtlaku | 30 |
| 17 | Snímače kyslíku před katalyzátorem | 15 |
| 18 | Snímače kyslíku za katalyzátorem | 7,5 |

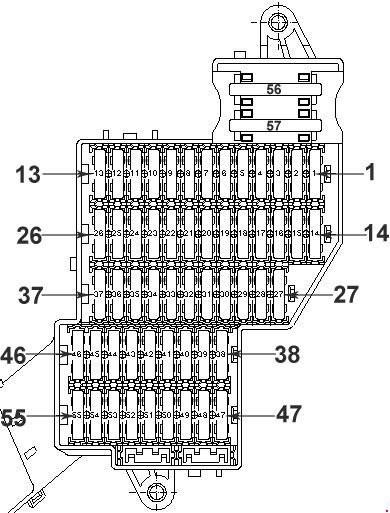

Pojistková skříňka vlevo od přístrojové desky
| Číslo | Popis | Ampéráž [A] |
| 1 | 2003-2007:
Centrální konektor, zapalovač cigaret 2007-2010: Konektor na přístrojové desce uprostřed vpředu, konektory v centrální konzole zezadu vpravo a vlevo vzadu |
20 |
| 2 | Přijímač rádia stacionárního vytápění | 5 |
| 3 | Konektor v prostoru pro nohy cestujícího | 20 |
| 4 | 2003-2007:
Stacionární vytápění |
15 |
| 2007-2010:
Stacionární vytápění |
20 | |
| 5 | Konektor v zavazadlovém prostoru | 20 |
| 6 | Porsche Entry & Drive | 15 |
| 7 | Diagnostika;
Senzor deště a světla; Kontrola antény. |
5 |
| 8 | Stěrače | 30 |
| 9 | Kontrolér elektrického systému vozidla
(čerpadlo kapaliny na mytí skel) |
15 |
| 10 | 2003-2007:
Elektrické okno – zadní levé |
25 |
| 2007-2010:
Elektrické okno a centrální zamykání – zadní levé dveře |
30 | |
| 11 | 2003-2007:
Centrální zamykání |
15 |
| 12 | 2003-2007:
Vnitřní osvětlení; Řídicí jednotka elektrického systému vozidla. |
20 |
| 13 | – | – |
| 14 | 2003-2007:
Elektrické okno, přední levé |
25 |
| 2007-2010:
Elektrické okno a centrální zamykání – přední levé dveře |
30 | |
| 15 | Pravé zadní světlo;
Centrální zamykání; Elektrická okna; Zrcátka. |
15 |
| 16 | Klakson;
Řídicí jednotka elektrického systému vozidla. |
20 |
| 17 | 2003-2007:
Směrovky; Osvětlení polohy – levé; Řídicí jednotka elektrického systému vozidla. |
10 |
| 2007-2010:
Kontrolér elektrického systému vozidla (směrovka levá, osvětlení polohy pravé, tlumené světlo levé). |
30 | |
| 18 | 2003-2007:
Systém mytí světlometů |
20 |
| 2007-2010:
Systém mytí světlometů |
25 | |
| 19 | 2003-2007:
Mlhové světlomety; Řídicí jednotka elektrického systému vozidla |
15 |
| 2007-2010:
Vnitřní osvětlení, řídicí jednotka elektrického systému vozidla |
5 | |
| 20 | 2007-2010:
Kontrolér elektrického systému vozidla (osvětlení přístrojové desky, mlhové světlo levé, dodatečné světlo levé). |
30 |
| 21 | 2003-2007:
Osvětlení zatáčky; Řídicí jednotka elektrického systému vozidla. |
15 |
| 22 | Blokování zadního diferenciálu;
Distribuční skříňka; Automatické zadní dveře. |
30 |
| 23 | 2003-2007:
Blokování zadního diferenciálu; Deaktivovatelné stabilizátory; 2007-2010: Blokování diferenciálu. |
10 |
| 24 | Systém monitorování tlaku v pneumatikách | 5 |
| 25 | – | – |
| 26 | Porsche Stability Management;
Deaktivace airbagu pro cestujícího; Spínač pedálu brzdy; Přístrojová deska; Řídicí jednotka motoru; Řídicí jednotka airbagu; Modul sloupku řízení. |
10 |
| Řídicí jednotka motoru
(kontrola motoru, ventilátory chladiče, airbagy, spínač spojky, přístrojová deska). |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | Světla do terénu namontovaná na střeše | 15 |
| 31 | Světla do terénu namontovaná na střeše | 15 |
| 32 | – | – |
| 33 | Vyhřívání volantu;
Modul sloupku řízení. |
15 |
| 34 | Monitorování kabiny;
Vyhřívání sedadla; Senzor náklonu. |
|
| 35 | 2003-2007:
Hlavní světla; Dálková světla. |
15 |
| 2007-2010:
Kontrolér elektrického systému vozidla (mlhové světlo pravé, přídavné světlo pravé, vnitřní osvětlení). |
30 | |
| 36 | 2003-2007:
Řídicí jednotka elektrického systému vozidla |
10 |
| 2007-2010:
Řídicí jednotka elektrických sedadel levá strana |
30 | |
| 37 | – | – |
| 38 | Brzdová světla | 10 |
| 39 | Aktivace relé;
Vyhřívané zadní sklo; Vyhřívání sedadla. |
5 |
| 40 | Přístrojová deska;
Diagnostika. |
5 |
| 41 | Řídicí jednotka Kessy
(blokování sloupku řízení, blokování zapalování, Porsche Entry & Drive, spínač spojky). |
15 |
| 42 | Posuvná střecha, zdvihací
nebo panoramatická střecha. |
30 |
| 43 | Subwoofer | 30 |
| 44 | Elektrické nastavení sedadla – levé;
Elektrické nastavení sloupku řízení. |
30 |
| 45 | Elektrické nastavení sedadla – levé;
Vyhřívání sedadla – zadní. |
30 |
| 46 | – | – |
| 47 | 2003-2007:
Blokování zadního diferenciálu; 2007-2010: Pojistková skříňka. |
10 |
| 48 | Hodiny stacionárního vytápění | 5 |
| 49 | Servotronic;
Deaktivovatelné stabilizátory. |
5 |
| 50 | 2003-2007:
Větrání trubek topení. |
10 |
| 51 | Senzor kvality vzduchu;
Diagnostický konektor; Parkovací brzda. |
5 |
| 52 | 2003-2007:
Zadní stěrač |
30 |
| 2007-2010:
Zadní stěrač |
15 | |
| 53 | Kontrolér vyhřívaného zadního skla;
Monitorování kabiny; Spínač světla; Modul sloupku řízení. |
5 |
| 54 | Nastavení předních světel;
Světlomet xenon (levý; 2007-2010). |
10 |
| 55 | – | – |
| 56 | Ventilátor;
Přední klimatizace. |
40 |
| 57 | 2003-2007:
Ventilátor; Systém klimatizace zadní; 2007-2010: Kontrola úrovně kompresoru. |
40 |

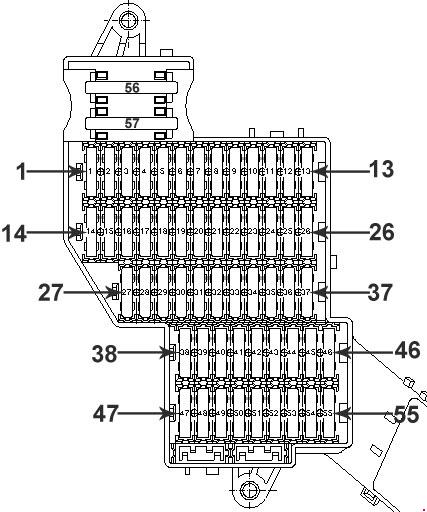

Pojistková skříňka vpravo od přístrojové desky
| Číslo | Popis | Ampéráž [A] |
| 1 | Tažné zařízení | 15 |
| 2 | ParkAssist | 5 |
| 3 | Tažné zařízení | 15 |
| 4 | 2003-2007:
Řídicí jednotka telefonu, telematika |
5 |
| 5 | Tažné zařízení | 15 |
| 6 | Řízení stability Porsche (PSM) | 30 |
| 7 | Převodovka
(blokování centrálního diferenciálu); Příprava na telefon. |
5 |
| 8 | 2003-2007:
Přídavné světlomety; Řídicí jednotka elektrického systému vozidla. |
20 |
| 2007-2010:
Řídicí jednotka elektrického systému vozidla (světlo polohy vlevo, indikátor směru vpravo, světlo dálkové vpravo). |
30 | |
| 9 | 2003-2007:
Měnič CD; Navigace DVD. |
5 |
| 10 | TV tuner;
Přijímač satelitního signálu (2003-2007); Multimédia pro zadní sedadla (2007-2010). |
5 |
| 11 | Rádio nebo systém komunikace Porsche (PCM) | 10 |
| 12 | Zesilovač pro audio a Bose balíček | 30 |
| 13 | Vyhřívání sedadla | 5 |
| 14 | Zadní směrovka – levá;
Centrální zamykání; Elektrická okna; Zrcátka. |
15 |
| 15 | 2003-2007:
Elektrické okno – zadní pravé |
25 |
| 2007-2010:
Elektrické okno a centrální zamykání – dveře zadní vpravo. |
30 | |
| 16 | Osvětlení zadních dveří;
Osvětlení zavazadlového prostoru; Osvětlení dveří; Ochranná světla zadní. |
10 |
| 17 | 2003-2007:
Tlumená světla pravá; Dálková světla pravá. |
15 |
| 18 | Vyhřívané zadní sklo | 30 |
| 19 | 2003-2007:
Posilovač brzd; Tažné zařízení. |
30 |
| 25 | ||
| 2007-2010:
Tažné zařízení; Bod připojení zásuvky na přívěs. |
25 | |
| 20 | Elektrické nastavení výšky sedadla | 30 |
| 21 | Relé uvolnění rezervního kola (náklad);
Klakson alarmového systému. |
10 |
| 22 | 2003-2007:
Elektrické nastavení sedadla – přední pravé; Vyhřívaná přední sedadla pravá. |
30 |
| 2007-2010:
Vyhřívání předního sedadla |
25 | |
| 23 | Klimatizace | 10 |
| 24 | Elektrické nastavení sedadla – přední pravé | 30 |
| 25 | Zadní klimatizace | 5 |
| 26 | – | – |
| 27 | Kontrola úrovně;
Úroveň řízení aktivního odpružení Porsche; Kontrola dynamického rámu Porsche (PDCC). |
15 |
| 28 | – | – |
| 29 | 2003-2007:
Jednotka řízení převodovky. |
10 |
| 2007-2010:
Jednotka řízení převodovky; Spínač páky převodovky Tiptronic. |
5 | |
| 30 | Mechanismus uzavírání zadního víka | 20 |
| 31 | Aktuátor dveří na palivo – zadní kontrolér (motory) | 15 |
| 32 | 2003-2007:
Centrální zamykání – pravé |
10 |
| 33 | – | – |
| 34 | 2003-2007:
Elektrické okno – přední pravé |
25 |
| 2007-2010:
Elektrické okno a centrální zamykání – přední pravé dveře |
30 | |
| 35 | 2003-2007:
Směrovky; Osvětlení polohy, pravé; Jednotka řízení elektrického systému vozidla. |
10 |
| 2007-2010:
Elektrická sedadla, pravé |
30 | |
| 36 | Modul střechy;
Telefon; Kompas |
5 |
| 37 | – | – |
| 38 | Řízení stability Porsche | 10 |
| 39 | Diagnostika | 5 |
| 40 | Pojistková skříňka
(centrální blokace diferenciálu) |
10 |
| 41 | Jednotka řízení tažného zařízení | 10 |
| 42 | Modul střechy – otvírač garážových dveří | 5 |
| 43 | Rezervní osvětlení | 5 |
| 44 | Vyhřívané trysky ostřikovače;
Spínač rámu; Potenciometr vyhřívání sedadla; Aktivní kontrola podvozku Porsche (PDCC). |
5 |
| 45 | – | – |
| 46 | 2007-2010:
Zábava pro zadní sedadla |
5 |
| 47 | 2003-2007:
Příprava telefonu |
10 |
| 48 | Kontrola úrovně;
Aktivní řízení odpružení Porsche. |
10 |
| 49 | Telefon, automatické zrcátko s protisluneční úpravou | 5 |
| 50 | 2003-2007:
ParkAssist |
5 |
| 2007-2010:
Světlomet xenon, pravý |
10 | |
| 51 | 2003-2007:
Jednotka řízení převodovky Tiptronic |
20 |
| 2007-2010:
Jednotka řízení převodovky Tiptronic |
15 | |
| 52 | Spínač páky převodovky Tiptronic;
Předběžné zapojení převodovky. |
5 |
| 53 | Relé elektrického okna předního | 30 |
| 54 | Relé elektrického okna předního | 30 |
| 55 | Jednotka řízení kamery pro couvání | 5 |
| 56 | Řízení stability Porsche | 40 |
| 57 | Jednotka řízení pojistkové skříňky, nízký rozsah. | 40 |
Porsche Cayenne 92A/E2 (2011-2017) – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Porsche Cayenne (2011-2017) je pojistka 38 (zapalovač cigaret, zásuvka v odkládací schránce, zásuvka pod odkládací schránkou) a 39 (zadní zásuvky, zásuvka v zavazadlovém prostoru) ve schématu pojistkové skříňky na přístrojové desce na pravé straně.

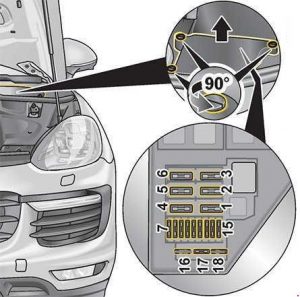

Schéma pojistkové skříňky motorového prostoru
| Číslo | Popis | Ampéráž [A] |
| 1 | Motor V6/V8:
Relé startovacího motoru. |
40 |
| 2 | Diesel (2017):
Spínač napájení |
30 |
| 3 | Motor V6 / V8 (2011-2012):
Relé SLP; 2013-2017: Čerpadlo sekundárního vzduchu (Cayenne S, S E-Hybrid, GTS, Turbo, Turbo S) |
40 |
| 4 | Hybridní motor:
Relé čerpadla podtlaku. |
30 |
| 5 | – | – |
| 6 | – | – |
| 7 | Motor V8:
Zapalovací cívky; Diesel: Ventil regulace vysokého tlaku; Čerpadlo vysokého tlaku. |
15 |
| Motor V6:
Zapalovací cívky. |
20 | |
| 8 | Motor V8:
Ventil odtlakování nádrže; Ventil přetlakování; Přepínací ventil; Přepínací ventil sacího potrubí; Odmlžovač bloku. |
15 |
| Motor V6:
Ventil odtlakování nádrže; Elektropneumatický převodník; Odmlžovač bloku; Přepínací ventil; Relé čerpadla sekundárního vzduchu; Syntetizátor zvuku; Hybridní motor: Radiátor vzduchu přetlakování čerpadla vody. |
10 | |
| 9 | Motor V8:
Kontrolér motoru; Ventil regulace průtoku. |
20 |
| Motor V6 / hybridní:
Jednotka řízení motoru. |
30 | |
| 10 | Cayenne Turbo, Turbo S:
Diagnostika úniků nádrže; Relé čerpadla sekundárního vzduchu; Elektronika výfukových ventilů; Senzor Hall; Senzor hladiny oleje; Cayenne: Diagnostika úniků nádrže; Senzor hmotnostního průtoku vzduchu; Cayenne S, GTS: Diagnostika úniků nádrže; Elektronika výfukových ventilů; Diesel: Kontrolér žhavicích svíček; Přepínací ventil pro chlazení EGR; Ventil regulace čerpadla oleje nastavitelný; Termostat mapování; Podpora motoru; Převodník tlaku; Hybridní motor: Čerpadlo podtlaku; Relé čerpadla sekundárního vzduchu; Čerpadlo diagnostiky úniků nádrže; Všechny motory: Kontrolér ventilátoru chladiče; Senzor pedálu brzdy; Uzávěr chladiče. |
10 |
| 11 | Cayenne Turbo, Turbo S:
Regulátor výšky ventilů; Kontrolér vačkového hřídele; Termostat mapování. |
15 |
| Cayenne:
Ohřívač pro ventilaci základny; Senzor teploty/úrovně oleje; Cayenne S, GTS: Termostat mapování; Kontrolér vačkového hřídele; Regulátor výšky ventilů; Hybridní motor: senzor teploty/úrovně oleje. |
10 | |
| Nafta:
Senzor úrovně oleje. |
5 | |
| 12 | Motor V6:
Přepínací ventil pro sací kanál; Ventil pro odvod vzduchu z nádrže; Ventil čerpadla vody s ovládáním ON/OFF; Přepínací ventil pro chladicí vodu; Regulace vačkového hřídele; Ventil pohybu pro přeplňovač. |
10 |
| 13 | Řídicí jednotka čerpadla paliva (ECKSM) | 25 |
| 14 | Motor V6:
Kontrola vačkového hřídele; Ventil pro regulaci průtoku/ čerpadlo paliva s vysokým tlakem. |
10 |
| Hybridní motor:
Čerpadlo oleje regulované ventilem pro kontrolu; Ventil pro kontrolu průtoku čerpadla s vysokým tlakem; Ventil pro odvod vzduchu z nádrže; Ventil sekundárního vzduchu; Ventil hlavního čerpadla vody; Obcházecí ventil stroje E; Nafta: Modul napájení SCR; Elektronika hodnocení nádrže. |
15 | |
| Cayenne S, GTS:
Senzor vačkového hřídele; Senzor úrovně oleje. |
7,5 | |
| 15 | Všechny motory:
Hlavní relé; Hybridní motor; Kontrolér motoru. |
10 |
| 16 | Motor V6:
Elektrické čerpadlo vody. |
10 |
| Nafta:
Spínač napájení. |
30 | |
| 17 | Cayenne, S E-Hybrid, Turbo, Turbo S:
Senzor kyslíku před katalyzátorem; Nafta: Senzor kyslíku; Senzor Nox před katalyzátorem; senzor Nox za katalyzátorem; Senzor pevných částic. |
15 |
| Cayenne S, GTS:
Senzor kyslíku před katalyzátorem. |
10 | |
| 18 | Senzor kyslíku za katalyzátorem | 10 |
Schéma pojistkové skříňky na levé straně palubní desky
Porsche Cayenne – schéma pojistkové skříňky – schéma pojistkové skříňky na levé straně palubní desky
| Číslo | Popis | Ampéráž [A] |
| 1 | Řídicí jednotka paměti sedadla,
spínač nastavení sedadla pro levé sedadlo |
25 |
| 2 | Řídicí jednotka pomocného vytápění | 30 |
| 3 | Relé pro dvoubarevný klakson | 15 |
| 4 | Motor předního stěrače | 30 |
| 5 | Motor pro posuvnou/odklápěcí střechu;
Systém panoramatických střech. |
30 |
| 6 | – | – |
| 7 | Řídicí jednotka nastavení sloupku řízení | 15 |
| 8 | Řídicí jednotka monitorování tlaku pneumatik;
Spínač kontroly podvozku. |
5 |
| 9 | Vytápění předního čelního skla;
Spínač světla; Senzor deště; Senzor světla. |
5 |
| 10 | Motor žaluzie sluneční clony pro systém střechy Panorama | 30 |
| 11 | – | – |
| 12 | – | – |
| 13 | Subwoofer (Bose / Burmester) | 30 |
| 14 | BCM1 | 30 |
| 15 | Hybridní motor (2015-2017):
Nabíječka s vysokým napětím |
5 |
| 16 | Centrální zamykání/elektrická okna, dveře řidiče | 30 |
| 17 | Spínač kontaktu krytu motorového prostoru;
Přídavný klakson. |
5 |
| 18 | BCM1 | 30 |
| 19 | Řídicí jednotka motoru | 5 |
| 20 | BCM1 | 30 |
| 21 | Motor V8 (2011-2014):
Čerpadlo cirkulace; Klimatizace; Stacionární vytápění; 2011-2017: Relé čerpadla cirkulace zbytkového tepla. |
10 |
| 22 | BCM1 | 30 |
| 23 | Dveře/diagnostika sítě CAN;
Elektronická blokace zapalování; Elektrická blokace sloupku řízení; Spínač světla. |
7,5 |
| 24 | Vytápění předního čelního skla na levé straně | 30 |
| 25 | Vytápění předního čelního skla na pravé straně | 30 |
| 26 | Hybridní motor (2011-2014):
Ventilátor baterie. |
15 |
| 27 | Hybridní motor:
Systém správy baterie; Relé displeje NT; Řídicí jednotka úrovně. |
5 |
| 28 | Hybridní motor:
Elektronika výkonu. |
5 |
| 29 | Hybridní motor:
Aktuátor vřetena. |
5 |
| 30 | Hybridní motor:
Jednotkový Power Pack (hydraulické čerpadlo); Systém řízení. |
5 |
| 31 | Hybridní motor (2015-2017):
Externí zvuk; Interní zvuk. |
5 |
| 32 | Hybridní motor (2010-2014):
Kompresor klimatizace. |
15 |
| Hybridní motor (2015-2017):
Modul akcelerátoru. |
5 | |
| 33 | Centrální zamykání/elektromotory oken;
Levé zadní dveře. |
30 |
| 34 | – | – |
| 35 | – | – |
| 36 | Spínač elektrické parkovací brzdy | 5 |
| 37 | Hybridní motor (2010-2014):
Ventilátor baterie. |
15 |
| 38 | Hybridní motor:
Elektronika výkonu; Relé ventilátoru baterie. |
5 |
| 39 | Hybridní motor:
Aktuátor vřetena. |
30 |
| 40 | Hybridní motor (2010-2014):
Relé ventilátora baterie. |
30 |
| Hybridní motor (2015-2017):
Odpojení servisu. |
10 | |
| 41 | Hybridní motor:
Systém správy baterie. |
10 |
| 42 | Vnitřní zpětné zrcátko | 5 |
| 43 | 2011-2014:
Světlomety (halogenové); Nastavení dosahu. |
7,5 |
| 2015-2017:
Nastavení předních světlometů (xenon); Dynamická řídicí jednotka předního osvětlení. |
5 | |
| 44 | 2011-2014:
Větrání sedadla. |
5 |
| 2015-2017:
Větrání sedadla. |
7,5 | |
| 45 | 2013-2017:
Řídicí jednotka systému sledování vozidel; BCM2; Řídicí jednotka motoru. |
5 |
| 46 | Asistent pro změnu jízdního pruhu (LCA) | 5 |
| 47 | Gateway sítě CAN/diagnostický konektor;
Mechanismus otevírání dveří garáže; ParkAssist; Základna pro nabíjení pro Bluetooth sluchátko; Příprava pro mobilní telefon. |
5 |
| 48 | Relé startovacího motoru;
Senzor spojky (EPB); Senzor tlaku chladicí kapaliny; Senzor hmotnostního průtoku vzduchu (V6); Hybridní motor (2015-2017): Senzor tlaku chladicí kapaliny. |
10 |
| 49 | Senzor radar ACC | 7,5 |
| 50 | – | – |
| 51 | 2017:
Řídicí jednotka přední kamery. |
5 |
| 52 | Motor stěrače zadního okna | 15 |
| 53 | Modul přepínání sloupku řízení;
Levé zadní světlo. |
5 |
| 54 | Xenonové světlomety, levé | 25 |
| 55 | ||
| 56 | Relé kompresoru systému vyrovnávání | 40 |
| 57 | Nastavovač ventilátoru pro přední klimatizaci | 40 |
Schéma pojistek na pravé straně palubní desky
| Číslo | Popis | Ampéráž [A] |
| 1 | Řídicí jednotka PDCC | 10 |
| 2 | Řídicí jednotka PASM | 15 |
| 3 | Kontrolér blokování zadního
diferenciálu. |
10 |
| 4 | Kontrolér blokování zadního
diferenciálu. |
30 |
| 5 | Řídicí jednotka rotujícího motoru;
Hák na přívěs; Příprava na asistenci brzd; Příprava na hák přívěsu. |
25 |
| 6 | 2011-2012:
TV tuner; Zábava na zadních sedadlech. |
10 |
| 2013-2017:
Řídicí jednotka háku na přívěs |
15 | |
| 7 | Řídicí jednotka háku na přívěs | 15 |
| 8 | Řídicí jednotka háku na přívěs | 15 |
| 9 | Centrální zamykání/elektrická okna, zadní dveře vpravo. | 30 |
| 10 | Osvětlení zavazadlového prostoru | 15 |
| 11 | Centrální zamykání/elektrická okna, dveře pro cestující. | 30 |
| 12 | Aktuátor HangOn | 30 |
| 13 | – | – |
| 14 | Řídicí jednotka airbagu;
Detekce obsazenosti sedadel. |
10 |
| 15 | – | – |
| 16 | Řídicí jednotka PSM;
Elektrická parkovací brzda (EPB); PDCC. |
5 |
| 17 | Xenonové světlomety, pravé | 25 |
| 18 | – | – |
| 19 | Řídicí jednotka převodovky, předběžné zapojení převodovky. | 5 |
| 20 | 2011-2012:
Řídicí jednotka paměti sedadla, spínač nastavení sedadla, pravé sedadlo |
20 |
| 2013-2017:
Řídicí jednotka paměti sedadla, vpravo; Spínač nastavení pravého sedadla. |
25 | |
| 21 | Vyhřívání zadního sedadla | 25 |
| 22 | Vyhřívání předního sedadla | 25 |
| 23 | Řídicí jednotka zadních dveří | 25 |
| 24 | – | – |
| 25 | 2013-2017:
Regulátor zadního ventilátoru |
30 |
| 26 | Vyhřívání zadního okna | 30 |
| 27 | Přijímač rádia pomocného ohřívače | 5 |
| 28 | 2011-2012:
Řídicí jednotka převodovky (bez Start/Stop); Čerpadlo oleje převodovky. |
20 |
| 29 | Řídicí jednotka PSM;
Ventily PSM. |
30 |
| 30 | Aktivátor HangOn | 5 |
| 31 | BCM2 | 30 |
| 32 | 2011-2012:
Regulátor ventilátoru pro klimatizaci vzadu |
30 |
| Hybridní motor (2015-2017):
Ventil 2/3 cesty okruhu NT; Relé ventilu izolace předního odpařovače; Relé čerpadla vody. |
7,5 | |
| 33 | BCM2 | 15 |
| 34 | BCM2 | 15 |
| 35 | Řídicí jednotka systému sledování vozidel | 5 |
| 36 | BCM2 | 20 |
| 37 | 2013-2017:
Řídicí jednotka převodovky; Čerpadlo oleje převodovky. |
20 |
| 38 | Zapalovač cigaret;
Úložná základna; Zásuvka pod odkládací schránkou. |
15 |
| 39 | Zásuvka vzadu, zásuvka v zavazadlovém prostoru | 15 |
| 40 | 2011-2012:
Řídicí jednotka tažného zařízení |
15 |
| 2013-2017:
Zábava na zadních sedadlech |
10 | |
| 41 | – | – |
| 42 | Řídicí jednotka tažného zařízení | 5 |
| 43 | Řídicí jednotka zadního uzávěrky diferenciálu;
Aktivátor HangOn. |
10 |
| 44 | Senzor slunečního záření klimatizace;
Senzor kvality vzduchu; Pravé zadní světlo (2011-2014). |
5 |
| 45 | DC/DC převodník (start/stop) | 30 |
| 46 | DC/DC převodník (start/stop) | 30 |
| 47 | Centrální počítač MIB | 20 |
| 48 | – | – |
| 49 | – | – |
| 50 | Klimatizace vpředu;
Ovládací panel klimatizace vzadu. |
10 |
| 51 | 2011-2016:
PCM 3.1; Rádio; Navigační systém (Japonsko). |
10 |
| 2017:
Displej řídicí jednotky |
5 | |
| 2017; Japonsko:
Displej řídicí jednotky; USB koncentrátor; Čtečka karet DRSC. |
10 | |
| 52 | 2011-2014:
Sada ukazatelů; 2015-2017: Multifunkční displej. |
5 |
| 53 | Modul přepínání sloupce řízení;
Vyhřívaný volant; Řídicí jednotka kamery pro couvání; Displej kompasu; Zesilovač Bose (Japonsko); Řídicí jednotka Surround View. |
10 |
| 54 | 2011-2012:
Stropní konzola |
10 |
| 2013-2017:
Konzola větrání |
7,5 | |
| 55 | 2015-2017:
Relé stabilizace ACC |
7,5 |
| 56 | 2011-2014:
Řídicí jednotka PSM/čerpadlo PSM |
40 |
| 57 | 2011-2014:
Řídicí jednotka EPB |
40 |
O Porsche Cayenne (2002-2017)
Porsche Cayenne, představené v roce 2002, je luxusní SUV, které kombinuje sportovní výkon s praktičností. Tento model se stal velmi populárním díky své schopnosti poskytnout pohodlnou jízdu na silnicích i mimo ně. Cayenne nabízí různé možnosti motorizace, včetně benzinových a naftových motorů, přičemž nejvýkonnější verze dosahují výkonu až 570 koní. Interiér je vybaven nejmodernějšími technologiemi a kvalitními materiály, což zaručuje vysoký komfort pro řidiče i pasažéry. V průběhu let prošel model několika aktualizacemi, které zlepšily jeho výkon, bezpečnost a efektivitu.
Schéma pojistkové skříňky Porsche Cayenne
Tato stránka zobrazuje schéma pojistkové skříňky pro Porsche Cayenne, která je klíčová pro pochopení elektrického systému vozidla. Pojistková skříňka se typicky nachází v prostoru pod kapotou a v interiéru vozidla, obvykle pod palubní deskou nebo v bočním panelu. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je navržena tak, aby chránila kritické komponenty vozidla a zajistila jejich správnou funkci.
