Porsche 911 (996) a 986 Boxster (1996-2004) – pojistková skříňka
Porsche 911 (996) a 986 Boxster (1996-2004) – schéma pojistkové skříně
Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Pojistka zapalovače cigaret (zásuvka napájení) v Porsche 911 (996) / 986 Boxster je pojistka D5 v pojistkové skříni prostoru pro cestující.
Umístění pojistkové skříně
Nachází se blízko dveří, za panelem, na straně řidiče.

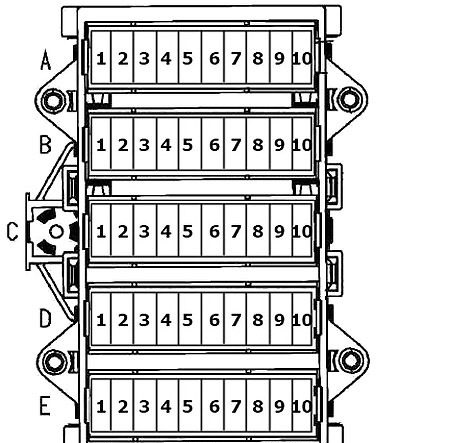

Schéma pojistkové skříně
Přiřazení pojistek v prostoru pro cestující
| Č. | Popis | Ampéry [A] |
|---|---|---|
| Č. | Popis | Ampéry [A] |
| A1 | 1997-1998:
Světlomety s potkávacími světly pravé; 1999-2004: Světlomety s potkávacími světly pravé; Kontrola potkávacích světel. |
7,5 15 |
| A2 | 1997-1998:
Světlomety s potkávacími světly levé; 1999-2004: Světlomety s potkávacími světly levé. |
7,5 15 |
| A3 | Boční obrysové světlo pravé | 7.5 |
| A4 | Boční obrysové světlo levé | 7.5 |
| A5 | Osvětlení registrační značky;
Osvětlení přístrojů; Lokalizační světlo (2002-2004). |
15 |
| A6 | Vyhřívání sedadla | 25 |
| A7 | Mlhové světlo;
Zadní mlhové světlo. |
25 |
| A8 | Osvětlení registrační značky (Kanada) | 7.5 |
| A9 | 1997-1998:
Světlomety s dálkovými světly pravé; 1999-2004: Světlomety s dálkovými světly pravé. |
7,5 15 |
| A10 | 1997-1998:
Světlomety s dálkovými světly levé; 1999-2004: Světlomety s dálkovými světly levé. |
7,5 15 |
| B1 | Sada směrových světel;
Tiptronic; Tlačítko ASR ON / OFF (PSM); Diagnostika; Power Top. |
15 |
| B2 | 1997-2000:
Rádio; InfoSystem (1997-1998); 2001-2004: Varování o nebezpečí; A. Systém směrových světel. |
7,5 15 |
| B3 | Dvoutónová houkačka | 25 |
| B4 | Ventilátor motorového prostoru | 15 |
| B5 | Zpětné světlo;
Nastavení zrcátka paměť CU; Napájení CU Top (996). |
7.5 |
| B6 | 1997-1998:
Spínač nouzových světel; Horní napájení (986); 1999-2004: Směrová světla; Elektrické okno. |
15 |
| B7 | Brzdové světlo;
Tempomat. |
15 |
| B8 | CU CLS Alarm;
CU DME / ME (elektronika motoru); CU Tiptronic. |
15 |
| B9 | 1997-1998:
CU ABS Kontrola trakce; 1999-2004: CU ABS, ASR, PSM. |
15 |
| B10 | Diagnostika sada směrových světel;
Nastavení vertikálního světlometu (1999-2004); ALWR (986 od 2001); Parkovací asistent (986 od 2001). |
15 |
| C1 | Relé MFI-DI;
Elektronika motoru. |
25 |
| C2 | Zapalování;
Vyhřívání lambda sondy. |
30 |
| C3 | 1997-1998:
Systém alarmu CU; Systém centrálního zamykání; Elektrické okno (996); 1999-2004: Alarm CU CLS; Napájení okna; Otevíratelná střecha; Kontrolér skládací střechy; Vnitřní osvětlení. |
15 |
| C4 | 1997-2001:
Palivové čerpadlo; 2002-2004: Palivové čerpadlo. |
25 30 |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| C5 | 986: do roku 1999: Nepoužito; od roku 2000: Ventilátor motorového prostoru, úroveň 1. |
5 |
| C6 | Stěrač | 25 |
| C7 | Kabely ovládání Term.X | 7.5 |
| C8 | 1997-2001:
Ventilátor chladiče 2 (pravý); 2002-2004: Ventilátor chladiče 2 (pravý). |
30 40 |
| C9 | Systém čištění světlometů | 25 |
| C10 | 1997-2001:
Ventilátor chladiče 1 (levý); 2002-2004: Ventilátor chladiče 1 (levý). |
30 40 |
| D1 | Napájení okna | 30 |
| D2 | Vyhřívání zrcátka;
Odmrazování zadního okna. |
30 |
| D3 | Pohon kabrioletu;
Otevřená střecha (1999-2004). |
30 |
| D4 | Elektrické zadní okno (kabriolet) | 30 |
| D5 | Zapalovač cigaret | 15 |
| D6 | Systém klimatizace topení | 30 |
| D7 | 1997-1998:
Spínač nouzových světel; CU DME (986); 1999-2000: Varování o nebezpečí; Systém signalizace návratu A; 2001-2004: Otevření krytu zadního spoileru. |
15 |
| D8 | 1997-2000:
Prodloužení spoileru; Rádio; 2002-2004: Balíček volitelných rádií a audia. |
15 15 7.5 |
| D9 | Balíček volitelných audia (996)
986: do roku 2000: Balíček volitelných audia; od roku 2001: Zesilovač DSP. |
15 |
| D10 | 996:
1997-2001: Montážní bod pro aktualizaci (maximální varování 5A) 2002-2004: Telefon; 986: Montážní bod pro aktualizaci (maximální varování 5A). |
7,5 / 5 |
| E1 | Term.86S;
CU-CL Alarm; Rádio; Cluster CU Info Systém; Denní světla (1999-2004); Převrácení senzoru CU (1999-2004). |
7.5 |
| E2 | Paměť CU | 7.5 |
| E3 | Zásuvka elektricky ovládaná;
Levá zásuvka paměť CU. |
30 |
| E 4 | Elektrické sedadlo;
Pravá zásuvka paměť CU. |
30 |
| E5 | InfoSystem | 7.5 |
| E6 | Term. 30 Telefon / přenosný;
Jednotka ovládání navigace; ORVR (1999-2004). |
7.5 |
| E7 | Systém klimatizace | 7.5 |
| E8 | Term. 15 Telefon / přenosný;
Informační systém; Navigace (986, 2001). |
7.5 |
| E9 | 1996-1997, 986:
Term. 15 Telefon / Handy; 1997-1998, 996: FDR; 1999-2001: PSM; 2002-2004: PSM. |
7,5 30 30 25 |
| E10 | 1996-1997, 986:
CU Tiptronic; 1997-1998, 996: FDR; 1999-2001: PSM; 2002-2004: PSM. |
7,5 30 30 25 |
Nachází se nad pojistkovou skříní.
(grafika přichází)
Pojistková skříň relé č. 1
| Č. | Relé |
|---|---|
| Č. | Relé |
| 1 | – |
| 2 | – |
| 3 | Blikač |
| 4 | Odmrazování zadního okna a zrcátka |
| 5 | do 1997:
Přepínatelný telefonní reproduktor. |
| 6 | Denní světla CU (dvojité relé) |
| 7 | |
| 8 | Ostřikovač světlometů CU |
| 9 | Term.XE |
| Č. | Relé |
|---|---|
| 10 | Angly bicolor |
| 12 | USA / JAPONSKO:
Mlhové světlo. |
| 13 | Palivové čerpadlo |
| 14 | CU Power Top (dvojité relé) |
| 15 | |
| 16 | Ovládání přerušovaného stěrače |
| 18 | Aktivace topení |
| 19 | Ventilátor chladiče 1 úroveň 1 |
| 20 | Ventilátor chladiče 1 úroveň 2 |
| 21 | Ventilátor chladiče 2 úroveň 1 |
| 22 | Ventilátor chladiče 2 úroveň 2 |
Nachází se za a pod zadními sedadly.
(grafika přichází)
Pojistková skříň relé č. 2
| Č. | Popis | Ampéry [A] |
|---|---|---|
| – | Sekundární vzduchové čerpadlo (pojistka) | 40 |
| 1 | Relé MFI + DI | |
| 2 | do roku 1998:
Startování; Senzor kyslíku. |
|
| 3 | Prodloužení spoileru | |
| 4 | Kompresor klimatizace | |
| 5 | – | |
| 7 | Aktivace zamykání | |
| 8 | od roku 2000:
Ventilátor motorového prostoru. |
|
| 9 | Stáhnout spoiler | |
| 10 | Sekundární vzduchové čerpadlo | |
| 11 | – |

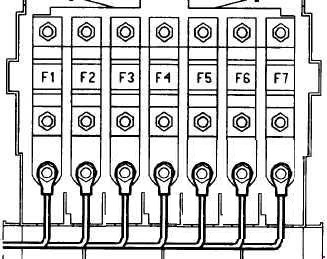

| Č. | Popis |
|---|---|
| F1 | PSM |
| F2 | Palubní počítač 1 |
| F3 | Palubní počítač 2 |
| F4 | Zámek zapalování |
| F5 | Elektronika motoru |
| F6 | Palubní počítač 3 |
| F7 | PSM |
