Opel Corsa B (1993-2000) – pojistková skříňka
Opel Corsa B – schéma pojistkové skříně
Rok výroby: 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Pojistka zapalovače cigaret (zásuvka napájení) v Opel Corsa B je pojistka 18 (20A) v pojistkové skříni v kabině.
Kabina
Hlavní skříňka
Nachází se pod přístrojovou deskou na straně řidiče, za ochranným panelem.
Popis
|
1
|
20A Alarm pro nouzové situace;
Sirénový systém proti krádeži;
Vnitřní osvětlení a osvětlení zavazadlového prostoru.
|
|
2
|
10A Automatická převodovka
|
|
3
|
30A Vyhřívané zadní okno;
Systém proti krádeži.
|
|
4
|
10A Denní světla
|
|
5
|
10A Automatická převodovka
|
|
6
|
10A Světla zpátečky a zadní mlhová světla
|
|
7
|
30A Klimatizace
|
|
8
|
20A Levé poziční světlo;
Zadní levé poziční světlo.
|
|
9
|
Posuvný panel střechy 20A
|
|
10
|
10A Levý světlomet dálkových světel
|
|
11
|
30A Ostřikovač světlometů
|
|
12
|
10A Levý světlomet potkávacích světel;
Nastavení světlometů.
|
|
13
|
20A Centrální zamykání
|
|
14
|
40A Vyhřívané zadní okno
|
|
15
|
30A Ventilátor topení a klimatizace
|
|
16
|
30A Stěrač předního skla
|
|
17
|
10A Rádiový přijímač;
Informační displej;
Signalizační zařízení;
Klimatizace;
Osvětlení odkládací schránky;
Elektrická okna;
Otevírání vnějších zrcátek;
Posilovač řízení.
|
|
18
|
20A Centrální zamykání;
Zadní světla;
Rychloměry;
Automatická převodovka;
Vyhřívaná sedadla a vyhřívané zadní sklo;
Zapalovač cigaret.
|
|
19
|
Světlomety 10A D/S;
Denní světla.
|
|
20
|
30A Ventilátor klimatizace
|
|
21
|
15A Brzdová světla a alarmy
|
|
22
|
10A ABS
|
|
23
|
10A Pravé poziční světlo;
Zadní pravé poziční světlo;
Osvětlení registrační značky.
|
|
24
|
15A Klimatizace
|
|
25
|
10A Pravý světlomet potkávacích světel
|
|
26
|
20A Palivové čerpadlo;
Systém vstřikování paliva.
|
|
27
|
10A Pravý světlomet potkávacích světel;
Nastavení světlometů.
|
|
28
|
30A Okna
|

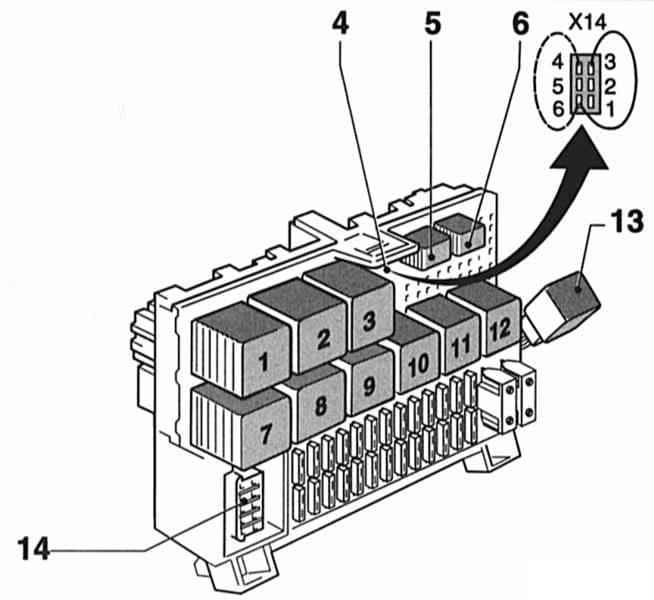

Relé
Popis
- Vyhřívání vnějších zrcátek (časované relé)
- Aktivuje relé signálu
- Přerušované fungování zadního stěrače
- Kódování mlhových světel (6 pin)
- Mlhová světla
- Mlhová světla
- Přerušované fungování stěračů čelního skla
- Vyhřívané zadní sklo
- Světlomety se zvukovým signálem upozornění
- Siréna alarmu
- Čerpadlo ostřikovače světlometů (zpožděné relé)
- Relé alarmu
- DRL
- DLC v závislosti na verzi 10-, 14- nebo 16-pin
Konstrukce bloků a určení jejich prvků se mohou lišit od toho, co je prezentováno a závisí na roku výroby a úrovni vybavení vozidla.
Doplňková skříňka relé 1
Nachází se nad odkládací schránkou.
Popis
Typ 1
- Alarm (řídicí jednotka)
- Ventilátor kondenzátoru klimatizace (relé K51)
- Ventilátor kondenzátoru klimatizace (relé K52)
- Ventilátor kondenzátoru klimatizace (relé K26)
- Klimatizace
- Ventilátor klimatizace
- Ventilátor kondenzátoru klimatizace, 2. rychlost
Typ 2
- Relé I ventilátoru kondenzátoru klimatizace (do roku 1995)
- Relé II ventilátoru kondenzátoru klimatizace (do roku 1995) nebo Relé klimatizace (od roku 1996)
- Relé III ventilátoru kondenzátoru klimatizace (do roku 1995)

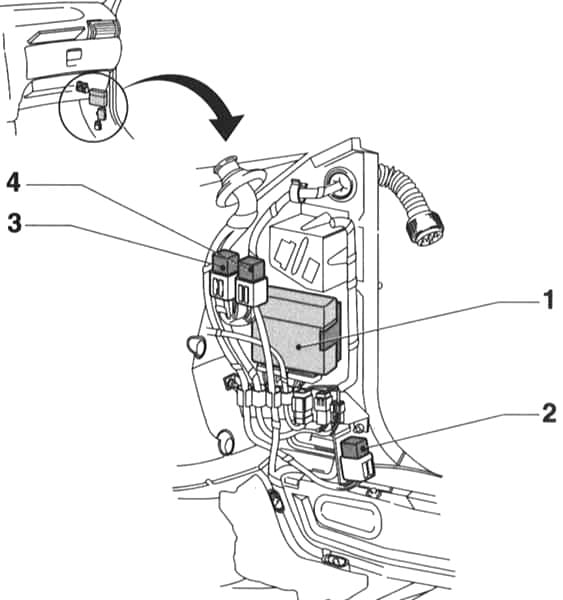

Doplňková skříňka relé 2
Tento přístroj je připevněn na pravém výfuku, uzavřen s vnitřním obložením.
Popis
- Řídicí jednotka MulTec
- Relé palivového čerpadla
- Relé žhavicích svíček pro naftové motory
- Relé kontroly nabíjení baterie

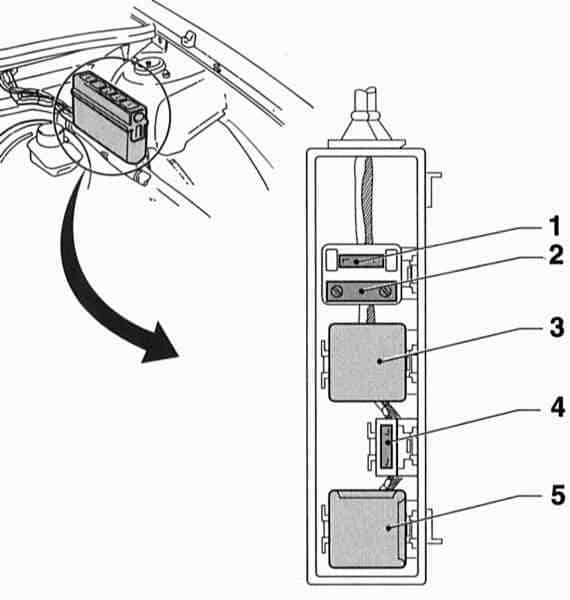

Motorový prostor
Nachází se na levé straně motorového prostoru. Aktuální schéma bude vytištěna na krytu.
Typ 1
Popis
- Pojistka vyhřívání palivového filtru naftového motoru
- Pojistka žhavicí svíčky naftového motoru
- Relé vyhřívače naftového filtru
- Pojistka klaksonu a alarmu
- Relé kompresoru klimatizace
Typ 2
Popis
- F1 – F2 Vzduchové čerpadlo pro míchání vzduchu na výstupu
- F3 Pojistka vyhřívání palivového filtru naftového motoru
- F4 Pojistka žhavicí svíčky naftového motoru
- 1 Relé kompresoru klimatizace
- 2 Relé I ventilátoru kondenzátoru klimatizace
- 3 Relé II ventilátoru kondenzátoru klimatizace
- 4 Relé III ventilátoru kondenzátoru klimatizace
