Renault Espace (1997-2006) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Renault Espace (1997–2006), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každého fusible.
Renault Espace – schéma pojistky
Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002.
Pojistky zapalovače cigaret (zásuvka napájení) v Renault Espace jsou pojistky 11 v kabině.
Poloha
Kabina
Typ 1
Popis
| FA | (15A) Rezerva |
| cibo completo | (10A) Rezerva |
| FC | Rezerva |
| F1 | (10A) Zadní levé světlomety |
| F2 | (10A) Přední pravé světlomety;
Boční zadní světlomety pravé. |
| F3 | (7,5A) Vyhřívaná boční zrcátka |
| F6 | (25A) Elektrická sedadla |
| F9 | (25A) Stěrač zadního okna |
| F10 | (15A) Řízení motoru |
| F11 | (15A) Zapalovač cigaret |
| F12 | (25A) Přední stěrač |
| F13 | (7,5A) Světlomety couvání |
| F14 | (20A) Vyhřívaná sedadla |
| F15 | (25A) Multifunkční ovládací modul;
Stěrače čelního skla. |
| F18 | (10A) Topení;
Klimatizace; Světlomety couvání. |
| F19 | (20A) Zadní kryt |
| F21 | (15A) Mlhová světla |
| F22 | (10A) Světlomety mlhových světel zadních |
| F25 | (20A) Klakson |
| F26 | (15A) Audio systém;
Elektrická boční zrcátka. |
| F27 | (10A) Telefon |
| F28 | (10A) Vnitřní osvětlení |
| F29 | (10A) Modul multifunkční kontroly |
| F30 | (5A) Antifúzní systém;
Aktivní systém odpružení. |
| F31 | (3A) Relé motoru ventilátoru chlazení |
| F33 | (15A) Topení;
Klimatizace; Audio systém. |
| F34 | (7,5A) Volitelné vybavení |
| F36 | (7,5A) Automatická převodovka |
| F37 | (7,5A) Systém proti zablokování (ABS) |
| F38 | (30A) Řízení motoru |
| F39 | (15A) Airbag;
Antifúzní systém. |
| F40 | (20A) Tempomat;
Brzdová světla; Aktivní systém odpružení. |
| F41 | (40A) Přední elektrická okna |
| F42 | (30A) Klakson;
Spínač světla. |
| F57 | (30A) Systém kontroly odpružení |
- Mlhová světla vyhřívané sklo
- Relé 1 hlavní obvody startování
- Relé motoru ventilátoru chlazení

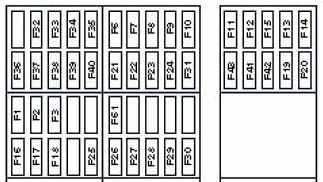

Typ 2
Relé
Popis
| F1 | (10A) Zadní světla na levé straně |
| F2 | (10A) Přední světla na pravé straně;
Boční zadní světla na pravé straně. |
| F3 | (7,5A) Vyhřívaná boční zrcátka |
| F6 | (25A) Elektrická sedadla |
| F7 | (15A) Klimatizace;
Centrální zamykání; Imobilizér. |
| F8 | (15A) Alarm |
| F9 | (25A) Stěrač zadního okna |
| F10 | (3A) Řízení motoru |
| F11 | (15A) Zapalovač cigaret |
| F12 | (25A) Přední stěrač |
| F13 | (10A) Klimatizace, světla pro couvání |
| F14 | (20A) Vyhřívaná sedadla |
| F15 | (25A) Přední stěrač |
| F 16 | (15A) Levý světlomet – dálkové světlo |
| F17 | (15A) Pravý světlomet – dálkové světlo |
| F18 | (7,5A) Světla pro couvání |
| F19 | (10A) Lukasz |
| F20 | (10A) Systém napájení s dvojitým palivem |
| F21 | (15A) Mlhová světla |
| F22 | (10A) Zadní mlhová světla |
| F23 | Spojka – poloha “ACC” |
| F24 | (15A) Systém řízení motoru – Diesel |
| F25 | (20A) Klakson |
| F26 | (5A) Systém proti krádeži;
Audio systém. |
| F27 | (10A) Audio systém;
Telefon. |
| F28 | (10A) Vnitřní osvětlení |
| F29 | (20A) Audio systém;
Osvětlení spínače. |
| F30 | (5A) Systém kontroly odpružení |
| F31 | (3A) Ohřívač;
Klimatizace. |
| F32 | (15A) Audio systém |
| F33 | Ohřívač;
Klimatizace. |
| F34 | (5A) Přístrojová deska |
| F35 | (5A) CD přehrávač |
| F36 | (5A) Automatická převodovka |
| F37 | (7,5A) Systém proti zablokování (ABS) |
| F38 | (30A) Řízení motoru |
| F39 | (15A) Airbag;
Systém proti krádeži; Přístrojová deska. |
| F40 | (20A) Tempomat;
Havarijní světla; Brzdová světla; Systém aktivního odpružení. |
| F41 | (30A) Elektrická okna |
| F42 | (30A) Elektrická okna |
| F43 | Kloub – systém kontroly automatické převodovky, relé hlavních obvodů zapalování |
| F61 | (5A) Systém řízení motoru (systém s dvojitým palivem) |

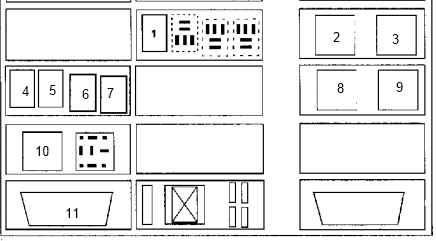

- Relé klimatizace
- Relé napájení zadního okna
- Relé vyhřívaného zadního skla
- Relé světlometu mlhových světel zadního
- Relé vnitřního osvětlení – zadního
- Relé proti krádeži
- Relé předních mlhových světel
- Relé 1 hlavní obvody startování
- Relé 2 hlavní obvody startování
- Relé přerušovaného chodu předního stěrače
- Diagnostický konektor (DLC)
Motorový prostor
Popis
| F44 | (40A) Zrcátka s vyhříváním;
Vyhřívané zadní sklo. |
| F45 | (60A) Pojistková skříňka / relé, prostor pro nohy ^ 42), relé hlavního obvodu startování, modul multifunkční řídicí jednotky (1999 ^) |
| F46 | (60A) Pojistková skříňka / relé, prostor pro nohy ^ 12, F29) |
| F47 | – |
| F48 | (50A) Ohřívač a klimatizace |
| F49 | (30A) Řízení motoru |
| F50 | (70A) Relé světlometů – dálková světla, relé světlometů – potkávací světla, ostřikovač světlometů |
| F51 | (60A) Systém proti zablokování (ABS) |
| F53 | (60A) Nabíjecí konektor |
| F54 | (40A) Relé motoru ventilátoru chlazení 1 |
| F55 | (40A) Relé motoru ventilátoru chlazení 2 |
| F56 | – |
| F57 | – |
| F58 | (15A) Levý světlomet – dálkové světlo |
| F59 | (15A) Pravý světlomet – dálkové světlo |
Typ 1
- Relé dálkových světel
- Relé potkávacích světel
- Relé motoru ventilátoru topení
- –
- Relé startovacího motoru
- –
- Relé zapalovací cívky
- Relé řízení motoru
- Relé senzoru kyslíku
- Relé čerpadla paliva
Typ 2
- Relé čerpadla paliva
- Relé čerpadla paliva
- Relé startovacího motoru
- Relé potkávacích světel během jízdy přes den
- Relé ventilátoru topení
- Relé pro aktivaci ventilátoru chlazení motoru s 2 rychlostmi
- Relé ventilátoru chlazení motoru
- Relé ochrany proti přehřátí motoru
- Relé ventilátoru chlazení motoru
Renault Espace (2002-2006) – schéma pojistkové skříňky
Rok výroby: 2002, 2003, 2004, 2005, 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v Renault Espace (2002-2006) je pojistka F24 v pojistkové skříňce na přístrojové desce.

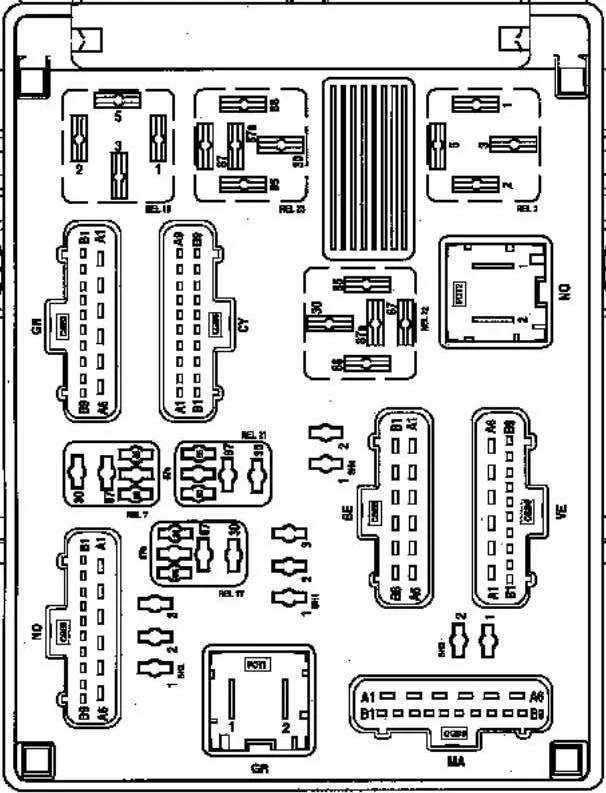

Pojistková skříňka na přístrojové desce
| Č. | Ampéráže [A] | Popis |
| F1 | – | – |
| F2 | 10 | Napájení modulu kombinovaného v kabině;
Čtečka karet; Tlačítko startování; Brzda automatického parkování. |
| F3 | 10 | Hlasový syntetizátor;
Nastavení paprsku xenonových světel; Přístrojová deska; Trysky pro rozprašování; Ovládání nastavení světlometů. |
| F4 | 20 | Světlomety couvání;
Vytápění a klimatizace; Asistence při parkování; +Signál upozornění po zapnutí; Osvětlení spínače; Senzor deště; Elektrochromatická zpětná zrcátka; Kompresor klimatizace; Signál motoru stěračů. |
| F5 | 15 | Osvětlení s časovým spínačem kabiny |
| F6 | 20 | Světlomety stop;
Páka stěračů; Diagnostický konektor; Indikátor blokování přístupu pro děti; Indikátor elektrického blokování zadních dveří; Osvětlení spínačů elektrických oken; Tempomat; Připojení sady hands-free. |
| F7 | 15 | Levý potkávací světlomet;
Počítač s xenonových lampami; Motor nastavení světlometů. |
| F8 | 7,5 | Pravý boční světlomet |
| F9 | 15 | Světlomety a varovné indikátory |
| F10 | 10 | Systém komunikace;
Rádio; Paměť polohy sezení; Relé sedadla; Napájení relé vyhřívaného zadního okna. |
| F11 | 30 | Hlasový syntetizátor;
Přístrojová deska; Přední mlhové světlomety; Klimatizace. |
| F12 | 5 | Airbagy a předpínače |
| F13 | 5 | Počítač ABS;
Elektronický stabilizační program. |
| F14 | 15 | Hlasový alarm (buzz) |
| F15 | 30 | Ovládání oken na straně řidiče;
Elektrická boční zrcátka. |
| F 16 | 30 | Elektricky ovládané okno pro cestující |
| F17 | 10 | Mlhová světla zadní |
| F18 | 10 | Vyhřívaná boční zrcátka |
| F19 | 15 | Pravý potkávací světlomet |
| F20 | 7,5 | Levý boční světlomet;
Osvětlení odkládací schránky; Osvětlení evidenční tabulky; Osvětlení zapalovače cigaret; Osvětlení spínačů kromě dveří a nouzových světel; Osvětlení kontrolky parkovací brzdy. |
| F21 | 30 | Dálková světla a zadní stěrač |
| F22 | 30 | Centrální zamykání |
| F23 | 15 | Napájení příslušenství konzoly |
| F24 | 15 | Zapalovač cigaret |
| F25 | 10 | Blokování sloupku řízení;
Napájení relé vyhřívaného zadního okna. |
| Číslo | Popis |
| RELÉ | |
| R2 | Vyhřívané zadní okno |
| R7 | Přední mlhová světla |
| R9 | Stěrač |
| R10 | Stěrač |
| R11 | Zadní displej;
Světlomety couvání |
| R12 | Zamknutí dveří |
| R13 | Zamknutí dveří |
| R18 | Časované osvětlení kabiny |
| R19 | Deska relé |
| R21 | Začátek brzdění |
| R22 | UCH – +po zapnutí |
| R23 | Příslušenství, rádio s příslušenstvím;
Elektrické zadní okno |
| Odbočka | |
| SH1 | Elektrická zadní okna |
| SH2 | Elektrická přední okna |
| SH3 | Denní světla |
| SH4 | Denní světla |
Centrální panel
Pojistka pro odpojení pro spotřebič se nachází v centrálním panelu, pod krytem opěrky rukou.
| Nr | Ampéráže [A] | Popis |
| F50 | 20 | Pojistka pro odpojení spotřebiče:
Diagnostická zásuvka; Rádio; Počítač pro podporu paměti sedadla; Hodiny a venkovní teplota; Pomocný počítač pro navigaci; Centrální jednotka; Upozornění na připojení; Přijímač tlaku v pneumatikách. |
| Číslo | Amp [A] | Popis |
| F32 | – | – |
| F33 | – | – |
| F34 | 15 | Napájení elektrického sedadla řidiče |
| F35 | 20 | Vyhřívaná sedadla pro řidiče a cestujícího |
| F36 | 20 | Elektrické sedadlo řidiče |
| F37 | 20 | Elektrické sedadlo cestujícího |
| Relé | ||
| R3 | Napájení sedadla | |
| R4 | Světlomety pro parkovací světla | |
| R5 | Světlomety pro dálková světla | |
| R6 | Čerpadlo ostřikovače světlometů | |
| R7 | Světlomety brzdových světel vypnuté | |
| Nr | Amp [A] | Popis |
| F26 | 30 | Zásuvka pro přívěs |
| F27 | 30 | Otevírací střecha |
| F28 | 30 | Elektricky ovládané levé zadní okno |
| F29 | 30 | Elektricky ovládané pravé zadní okno |
| F30 | 5 | Senzor úhlu řízení |
| F31 | 30 | Otevírací střecha s stínící funkcí |
| Relé | ||
| R7 | Klimatizace | |
| Nr | Popis |
| R20 | Elektrické okno |

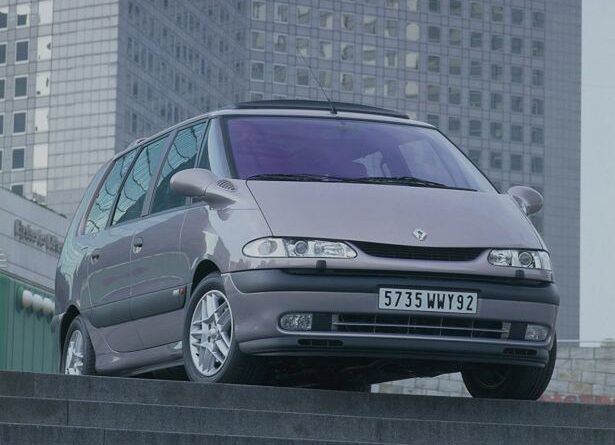

O Renault Espace (1997-2006)
Renault Espace z let 1997 až 2006 je známý jako jeden z průkopníků v segmentu MPV (multi-purpose vehicle). Tento model nabízí prostorný interiér, který je ideální pro rodiny nebo skupiny cestujících, přičemž poskytuje pohodlí a flexibilitu. Espace byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které se lišily výkonem a spotřebou paliva. Díky svému modernímu designu a praktickým funkcím si získal oblibu mezi řidiči, kteří hledají spolehlivé a všestranné vozidlo na dlouhé cesty i každodenní používání.
Schéma pojistkové skříňky Renault Espace
Tato stránka zobrazuje schéma pojistkové skříňky pro Renault Espace, která je klíčová pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a také v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je nezbytným prvkem pro bezpečnou provoz vozidla, a proto je důležité mít přehled o jejím uspořádání a funkcích.
