Renault Megane Scenic 1 – pojistková skříňka
V tomto článku najdete diagramy pojistkové skříňky Renault Mégane Scénic I, získáte informace o poloze panelů pojistek uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).
1998, 1999, 2000, 2001, 2002 a 2003
Motorový prostor

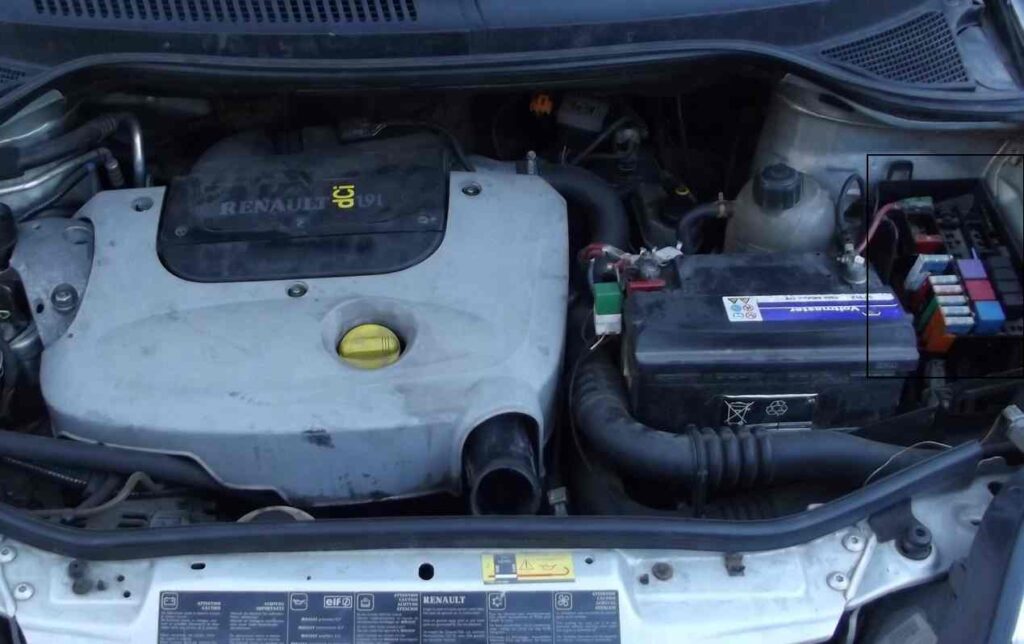

V motorovém prostoru se jednotka nachází na levé straně, vedle baterie.
Možné různé varianty jeho realizace.
Možnost foto 1

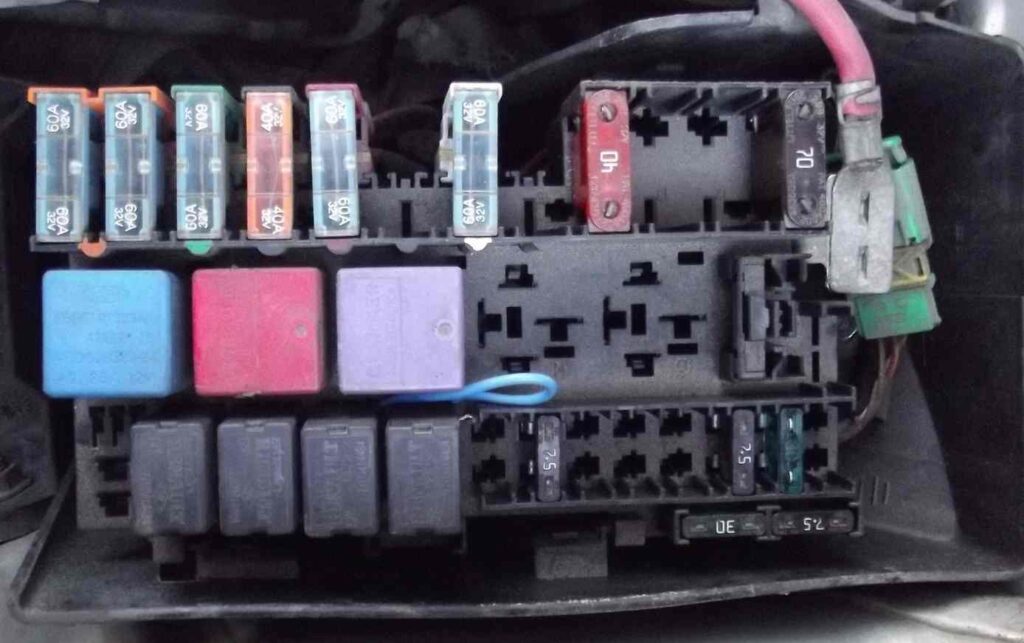

Možnost foto 2

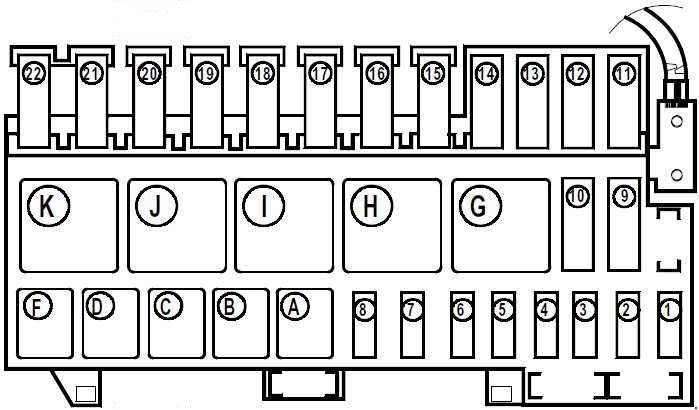

Diagram
Úlohy
| A | Relé palivového čerpadla |
| b | Relé řízení motoru |
| C | Relé ohřívače chladicí kapaliny 1 |
| D | Relé elektromagnetické spojky kompresoru klimatizace |
| F | Relé startéru – automatická převodovka |
| g | |
| h | |
| i | Relé ohřívače chladicí kapaliny 2 |
| J | Relé motoru chladicího ventilátoru – vysoká rychlost |
| K | Relé motoru chladicího ventilátoru – nízká rychlost |
| 1 | (30A) Motor chladicího ventilátoru, ohřívač palivového filtru |
| 2 | (30A) Řízení motoru |
| 3 | (7,5A) Klimatizace |
| 4 | (3A) Bifuel systém |
| 5 | (7,5A) Bifuel systém |
| 6 | (7,5A) Systém řízení automatické převodovky, startér |
| 7 | (7.5) Airbag, systém řízení motoru, ohřívač palivového filtru |
| 8 | (7,5A) Systém bifuel |
| 9 | Dioda klimatizace |
| 10 | Dioda klimatizace |
| 11 | (70A) Ohřívač chladicí kapaliny, zapalovací svíčky |
| 12 | |
| 13 | |
| 14 | (40A / 50A) Motor chladicího ventilátoru – 2. rychlost, ohřívač palivového filtru |
| 15 | |
| 16 | (60A) Systém proti zablokování (ABS) |
| 17 | |
| 18 | (60A) Vyhřívané přední sklo |
| 19 | (40A) Systém klimatizace |
| 20 | (60A) Modul multifunkčního ovládání 1 |
| 21 | (60A) Pojistková skříňka / relé, přístrojová deska 2 |
| 22 | (60A) Systém proti krádeži, klakson, spínač světel |
Prostor pro cestující

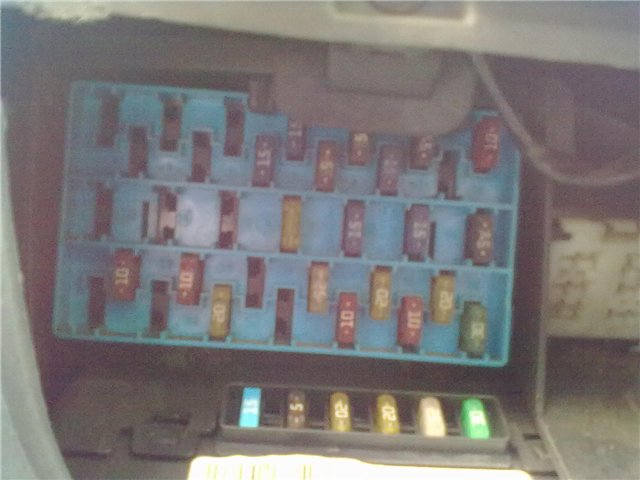

Nachází se na levé straně volantu, pod ochranným krytem.

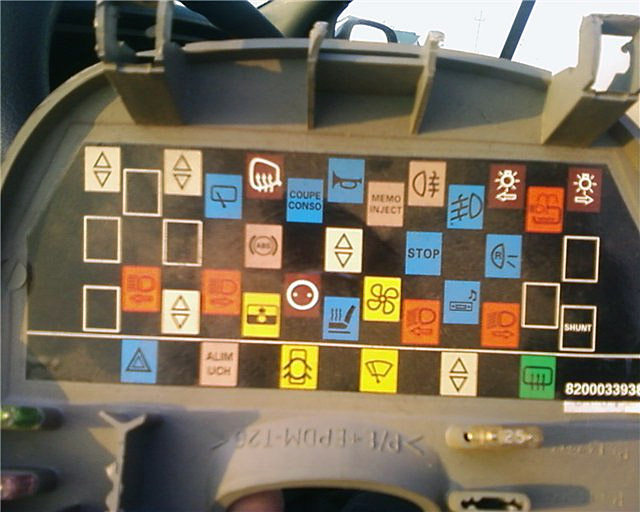

Na zadní straně krytu se nachází aktuální schéma pojistek.

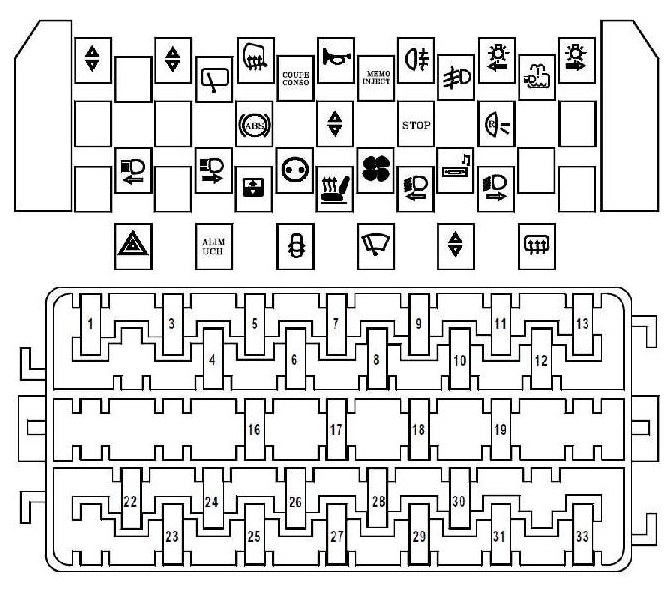

Diagram
Účel
- (25A) Motor ovládání okna zadních dveří vlevo
- –
- (25A) Motor ovládání okna zadních dveří vpravo
- (15A) Stěrač/tryska zadního stěrače
- (7,5A) Vyhřívaná boční zrcátka
- (15A) Audio systém, elektrická anténa, elektrická vnější zrcátka
- (15A) Klakson
- Relé motoru chladicího ventilátoru, přístrojová deska
- (5A) Zadní mlhová světla
- (15A) Mlhová světla
- (7,5A) Přední levá boční světla / zadní levá boční světla
- (10A) Ostřikovač světlometů
- (7,5A) Přední pravá boční světla/zadní pravá boční světla
- –
- –
- (5A) Systém proti zablokování (ABS)
- (25A) Motor ovládání okna předních dveří vpravo
- (15A) Systém automatické kontroly převodovky, relé motoru ovládání okna, brzdová světla
- (15A) Multifunkční kontrolní modul 1, couvací světla
- –
- –
- (10A) Dálkové světlo (levé)
- (25A) Motor ovládání okna předních dveří vlevo
- (10A) Dálkové světlo (pravé)
- (20A) Klimatizace, otevírací střecha
- (10A) Napájecí konektor pro příslušenství
- (15A) Vyhřívaná sedadla
- (20A) Ohřívač / klimatizace
- (10A) Zesvětlená světla (levá)
- (15A) Audio systém, pojistka zapalovače cigaret Renault Megan stage 1
- (10A) Žárovka zesvětleného světla (pravá)
- –
- Spoj – světlomety
Pojistka číslo 30 je zodpovědná za zapalovač cigaret.

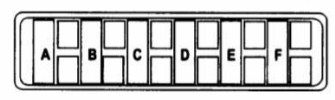

Dolní řádek
Diagram
Chráněné obvody
- A – (15A) Směrovky / nouzová světla
- B – (5A) Multifunkční řídicí jednotka 1
- C – (20A) Centrální zamykání
- D – (20A) Přední stěrač
- E – (25A) Elektrická okna
- F – (30A) Vyhřívaná boční zrcátka, vyhřívané zadní sklo

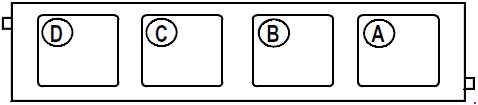

Za pojistkovou skříňkou se mohou nacházet i následující relé:
Diagram
Účel
| A | Relé čerpadla ostřikovače |
| b | Relé denního svícení – světlomety |
| C | Relé denního osvětlení – přední/zadní lampa |
| D | Relé denního osvětlení – hlavní relé |

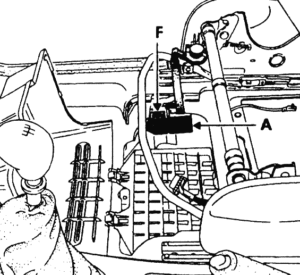

Je možné také umístit jednotlivé prvky pojistek a relé pod sedadlo spolujezdce: A – konektor napájení, F – pojistky.
