BMW 7 E38 (1994-2001) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky BMW Řady 7 (E38) 1994‑2001, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
BMW 7 E38 – schéma pojistkové skříňky
Rok výroby: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Pojistka zapalovače cigaret (zásuvka napájení) v BMW 7 E38 je pojistka 42 a 52 v příslušné pojistkové skříňce v motorovém prostoru a v zavazadlovém prostoru.

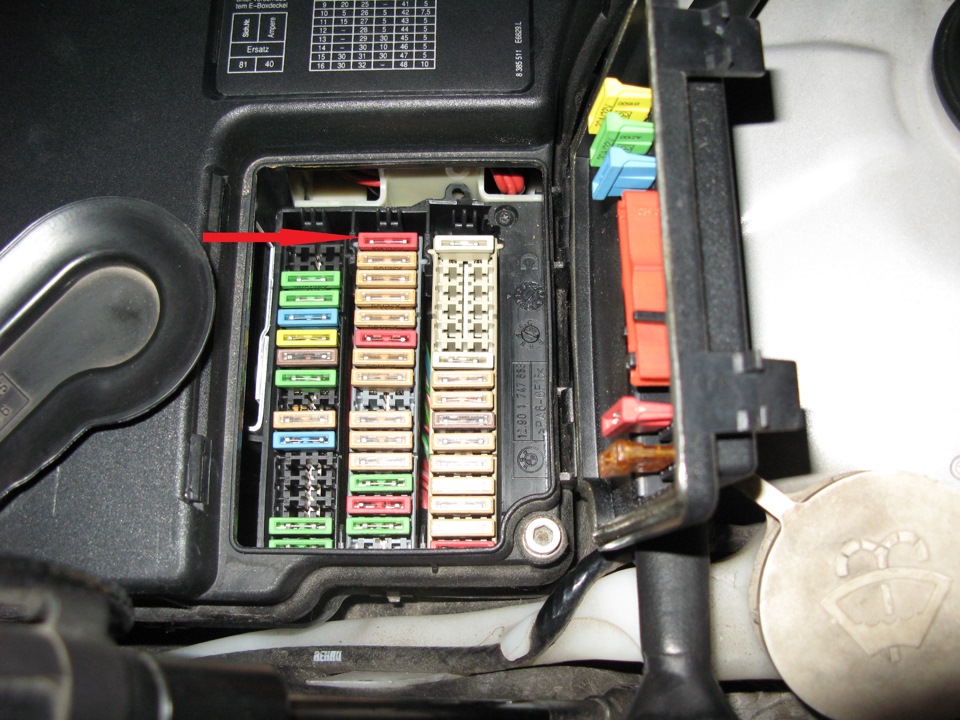

Motorový prostor
Tato skříňka se nachází na pravé straně zadní části motorového prostoru
Na stejném místě (na plastové skříňce) najdeš aktuální informace o pojistkách.
| 1 | |
| 2 | |
| 3 | Stěrače 30A |
| 4 | 30A Produkt na čištění světlometů + ostřikovač čelního skla |
| 5 | Signál 15A |
| 6 | 20A Interiér + světla pro denní svícení + ostřikovač čelního skla |
| 7 | 7.5A Klimatizace |
| 8 | 30A Nastavitelné vnější zrcátko + Centrální zamykání + Elektrické ovládání oken |
| 9 | Ventilátor pomocný 20A |
| 10 | 25A Automatická kontrola stability |
| 11 | 15A Klimatizace + ventilátor pomocný + vyhřívané zadní sklo + vyhřívané čelní sklo + topení |
| 12 | 15A Nastavení sloupku řízení |
| 13 | – |
| 14 | – |
| 15 | 30A Sedadlo řidiče + nastavení sloupku řízení |
| 16 | 30A Vyhřívané sedadlo spolujezdce + sluneční clona |
| 17 | 10 A – |
| 18 | 5A – |
| 19 | 5A – |
| 20 | 5A klimatizace + ventilátor pomocný + vyhřívané zadní sklo + vyhřívané čelní sklo + topení; |
| 21 | 5A Otevření garážových vrat + nad hlavou [Jpn] |
| 22 | 10A Řízení motoru |
| 23 | 5A Kryt přístrojové desky + světelný modul; |
| 24 | 5A Řízení motoru |
| 25 | – |
| 26 | Signál 5A + přístrojová deska + světelný modul; |
| 27 | 5A Multifunkční informační displej |
| 28 | 5A Ovládání rádia + Stěrače předního skla |
| 29 | 30A Centrální zamykání + Ovládání oken |
| 30 | 10A Ohřívání ostřikovače skel + vyhřívané přední sklo [w/20] |
| 31 | 30A Nastavitelné vnější zrcátko + Centrální zamykání + Elektrické ovládání oken |
| 32 | 30A Pomocný ventilátor klimatizace |
| 33 | 25A ABS |
| 34 | 30A Pomocný ventilátor |
| 35 | – |
| 36 | 10A Ohřívání volantu |
| 37 | – |
| 38 | 5A Pomocný ventilátor |
| 39 | 15A Vyhřívaná sedadla |
| 40 | 5A – |
| 41 | 5A Kryt přístrojové desky + světelný modul; |
| 42 | Vývod na nabíječku 7,5A (zapalovač cigaret) |
| 43 | Airbag 5A |
| 44 | 5A Zablokování |
| 45 | Airbag 5A |
| 46 | Integrovaný monitor 5A + Rádio + telefon |
| 47 | 5A Multifunkční volant + multifunkční informační displej |
| 48 | 10A Nastavení zadního sedadla + posuvná roleta |

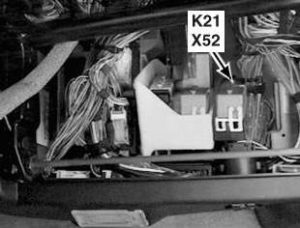

Prostor pro cestující
Pojistková skříňka se nachází za odkládací schránkou.

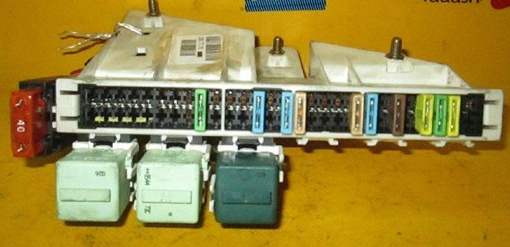

Zavazadlový prostor

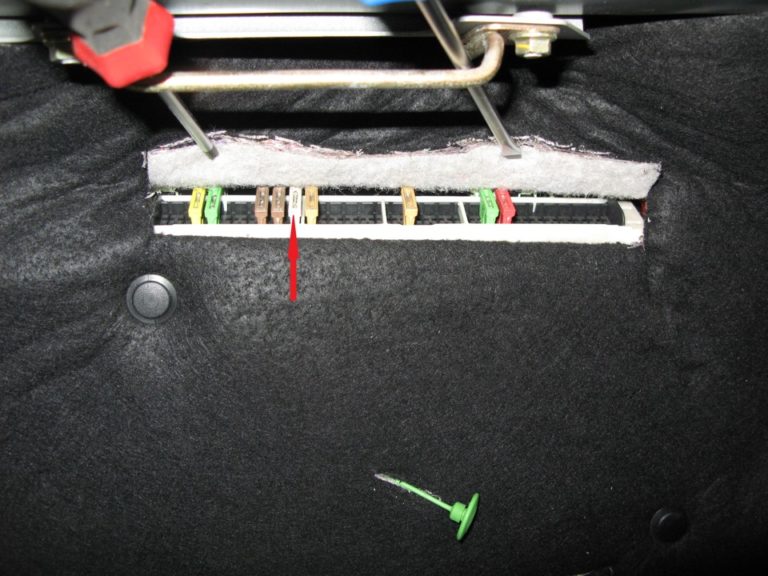

Pojistková skříňka se nachází na pravé straně v zavazadlovém prostoru nad baterií pod krytem.
| Relé nezávislého topení | |
| Relé hlavních obvodů zapalování | |
| Relé palivového čerpadla | |
| Relé vyhřívaného zadního skla | |
| 49 | (15A) Systém nezávislé ventilace |
| 50 | (15A) Nezávislé topení |
| 51 | (20A) Łukasz |
| 52 | (30A) Pojistka zapalovače cigaret BMW e38 |
| 53 | (20A) Elektricky nastavitelné zadní sedadlo |
| 54 | – |
| 55 | (7,5A) Stěrače čelního skla, posilovač řízení |
| 56 | (15A) Systém proti krádeži |
| 57 | (15A) Palivové čerpadlo |
| 58 | (5A) Systém proti krádeži, centrální zamykání |
| 59 | (30A) Vyhřívané zadní sklo |
| 60 | – |
| 61 | (20A) Motor ventilátoru klimatizace – zadní |
| 62 | (5A) Zrcátko vnitřní |
| 63 | (15A) Vyhřívané zadní sedadlo |
| 64 | (5A) Parkovací systém |
| 65 | (15A) Systém kontroly odpružení |
| 66 | (5A) Zapalovač cigaret |
| 67 | – |
| 68 | (5A) Motor ventilátoru klimatizace – zadní |
| 69 | (30A) Navigační systém, audio systém |
| 70 | (10A) Telefon |
| 71 | – |
| 72 | – |
| 73 | – |
| 74 | – |
| 75 | – |
| 76 | – |
| 77 | – |
O BMW 7 E38 (1994-2001)
BMW 7 E38 je luxusní automobil vyšší třídy, který byl vyráběn v letech 1994 až 2001. Tento model je známý svou elegancí, komfortem a pokročilými technologiemi, které byly na svou dobu velmi inovativní. E38 nabízelo různé možnosti motorů, včetně řadových šestiválců, osmiválců a dokonce i dvanáctiválců. Díky tomu si zákazníci mohli vybrat mezi různými úrovněmi výkonu a spotřeby paliva. Interiér vozidla byl navržen s důrazem na pohodlí a luxus, přičemž nabízel množství prvků jako kožené sedačky, dřevěné obklady a pokročilý zvukový systém.
Schéma pojistkové skříňky BMW 7 E38
Tato stránka zobrazuje schéma pojistkové skříňky pro BMW 7 E38, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu nachází typicky v motorovém prostoru a v interiéru, konkrétně pod palubní deskou na straně řidiče. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít přehled o její konfiguraci.
