BMW 3 G20 a G21 (2019-2023) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky BMW Řady 3 (G20 a G21) 2019-2023, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
BMW 3 G20 a G21 (2019-2023) – schéma pojistkové skříňky
Rok výroby: 2019, 2020, 2021, 2022, 2023.
Pojistky zapalovače cigaret (zásuvka napájení) v BMW 3 G20 a G21 jsou pojistky F46 a F273 v pojistkové skříňce přístrojové desky.
Legenda pojistkové skříňky
Pojistkové skříňky v BMW 3G20 a G21 se nacházejí v prostoru pro náklad a v prostoru pro cestující. Čísla pojistek jsou spojena s významem pojistky.
Na konci příspěvku najdeš popis symbolů!

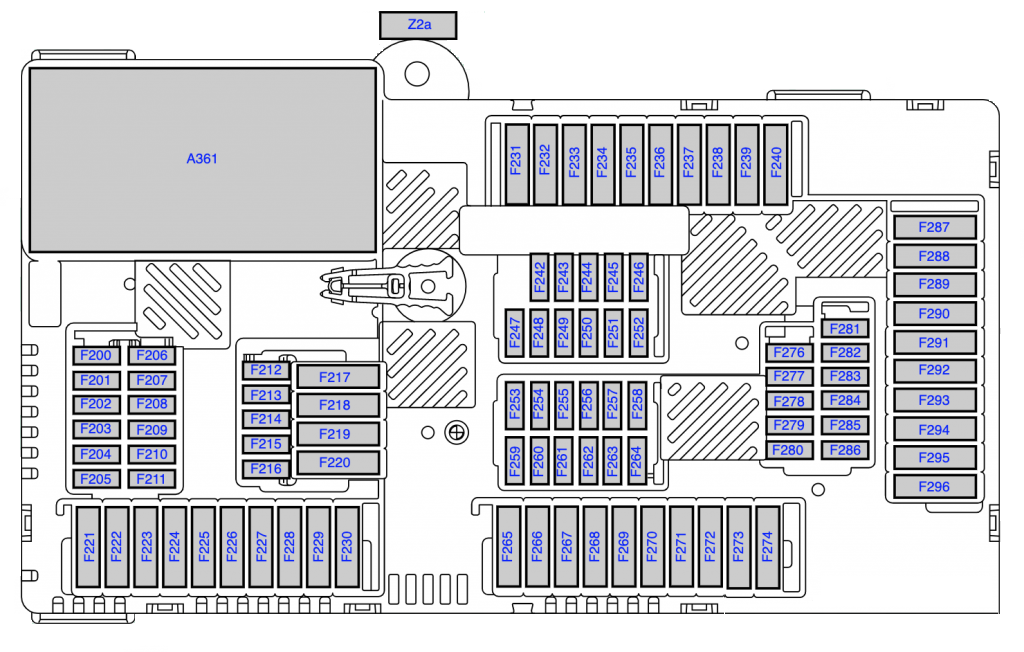

Schéma pojistkové skříňky G20/G21 1
| Číslo | Ampér [A] |
|---|---|
| Číslo | Ampér [A] |
| 200 | |
| 201 | |
| 202 | |
| 203 | 7,5 |
| 204 | 5 |
| 205 | |
| 206 | 5 |
| 207 | |
| 208 | 5 |
| 209 | 5 |
| 210 | 5 |
| 211 | |
| 212 | 15 |
| 213 | |
| 214 | 5 |
| 215 | 5 |
| 216 | 5 |
| 217 | 40 |
| 218 | 20 |
| 219 | |
| 220 | 30 |
| 221 | |
| 222 | |
| 223 | |
| 224 | |
| 225 | 30 |
| 226 | 40 |
| 227 | 30 |
| 228 | |
| 229 | |
| 230 | 30 |
| 231 | 30 |
| 232 | 40 |
| 233 | |
| 234 | |
| 235 | |
| 236 | |
| 237 | |
| 238 | |
| 239 | |
| 240 | 20 |
| 241 | |
| 242 | |
| 243 | |
| 244 | 5 |
| 245 | |
| 246 | |
| 247 | 10 |
| Číslo | Ampér [A] |
|---|---|
| 248 | |
| 249 | |
| 250 | 5 |
| 251 | |
| 252 | 5 |
| 253 | |
| 254 | 5 |
| 255 | 5 |
| 256 | 7,5 |
| 257 | 5 |
| 258 | 5 |
| 259 | 15 |
| 260 | 5 |
| 261 | |
| 262 | 5 |
| 263 | |
| 264 | 10 |
| 265 | 30 |
| 266 | 20 |
| 267 | |
| 268 | 40 |
| 269 | 30 |
| 270 | |
| 271 | 30 |
| 272 | |
| 273 | 20 |
| 274 | |
| 275 | |
| 276 | |
| 277 | |
| 278 | 5 |
| 279 | |
| 280 | |
| 281 | 20 |
| 282 | |
| 283 | |
| 284 | 20 |
| 285 | |
| 286 | |
| 287 | |
| 288 | |
| 289 | 20 |
| 290 | |
| 291 | 30 |
| 292 | |
| 293 | |
| 294 | |
| 295 | |
| 296 | 20 |

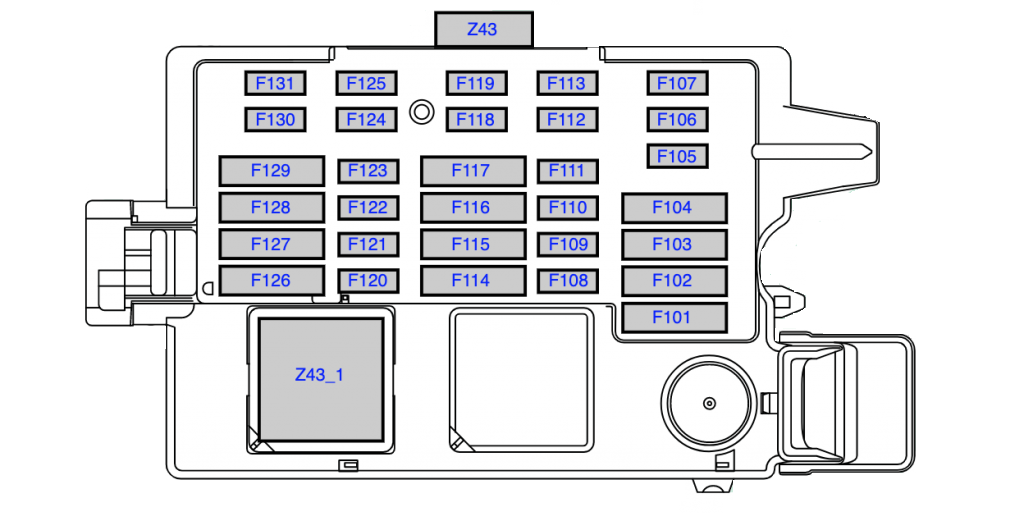

Schéma pojistkové skříňky G20/G21 2
| Číslo | Ampér |
|---|---|
| Číslo | Ampér |
| 101 | |
| 102 | 7,5 |
| 103 | |
| 104 | |
| 105 | |
| 106 | |
| 107 | 10 |
| 108 | 15 |
| 109 | |
| 110 | |
| 111 | |
| 112 | |
| 113 | 5 |
| 114 | |
| 115 |
| Číslo | Ampér |
|---|---|
| 116 | |
| 117 | 30 |
| 118 | 5 |
| 119 | |
| 120 | |
| 121 | |
| 122 | |
| 123 | |
| 124 | |
| 125 | |
| 126 | |
| 127 | |
| 128 | |
| 129 | |
| 130 | |
| 131 |

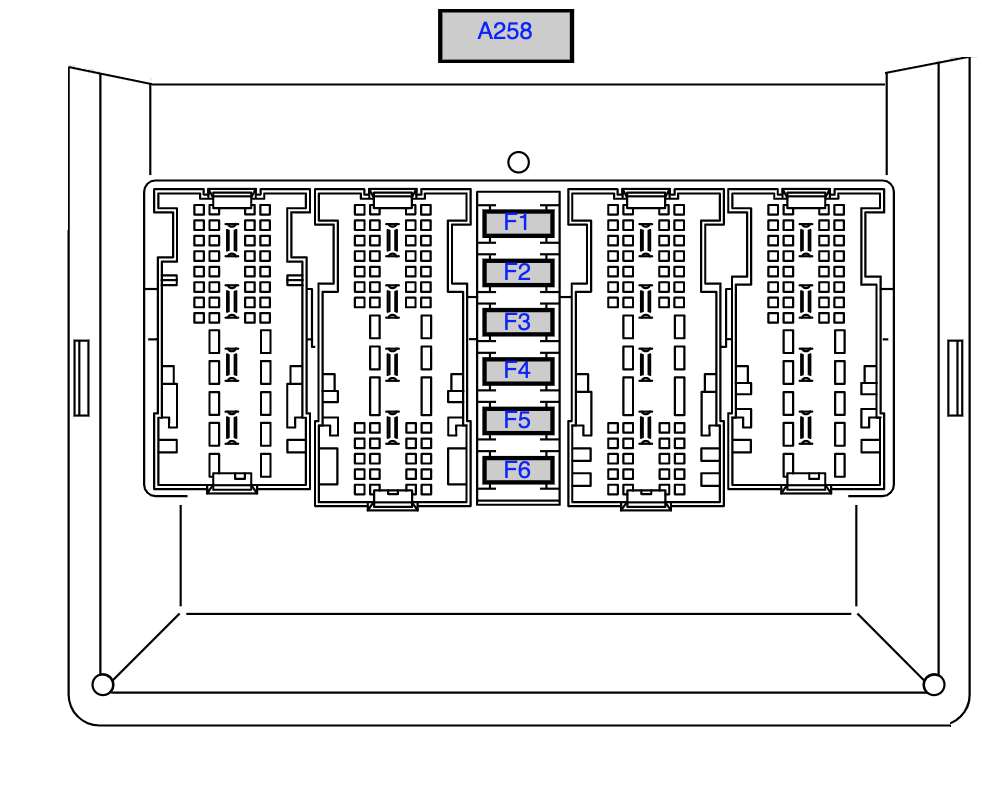

Schéma pojistkové skříňky G20/G21 3
| Číslo pojistky | Ampér |
|---|---|
| 1 | 5 |
| 2 | 7,5 |
| 3 | 7,5 |
| 4 | 5 |
| 5 | 20 |
| 6 | 20 |
Schéma pojistkové skříňky G20/G21 4
| Číslo pojistky | Ampér |
|---|---|
| Číslo pojistky | Ampér |
| 20 | 30 |
| 21 | 30 |
| 22 | 30 |
| 23 | 30 |
| 24 | 30 |
| 25 | 20 |
| 26 | 20 |
| 27 | |
| 28 | 40 |
| 29 | 20 |
| 30 | 5 |
| 31 | 15 |
| 32 | 5 |
| 33 | 5 |
| 34 | 5 |
| 35 | 5 |
| 36 | 5 |
| 37 | 5 |
| 38 | 5 |
| 39 | 60 |
| 40 | 40 |
| 41 | 50 |
| 46 | 20 |
| 47 | |
| 48 | 20 |
| Číslo pojistky | Ampér |
|---|---|
| 49 | 10 |
| 50 | 30 |
| 51 | 30 |
| 52 | 20 |
| 53 | 30 |
| 54 | 20 |
| 55 | 30 |
| 56 | 30 |
| 57 | 10 |
| 59 | 5 |
| 60 | 4 |
| 61 | 5 |
| 62 | 5 |
| 63 | 5 |
| 64 | 5 |
| 65 | 5 |
| 66 | 5 |
| 67 | 5 |
| 68 | 5 |
| 69 | 5 |
| 70 | 5 |
| 71 | 5 |
| 72 | 7,5 |
| 73 | 5 |
| 74 | 10 |
| 75 | 10 |
| 76 | 5 |

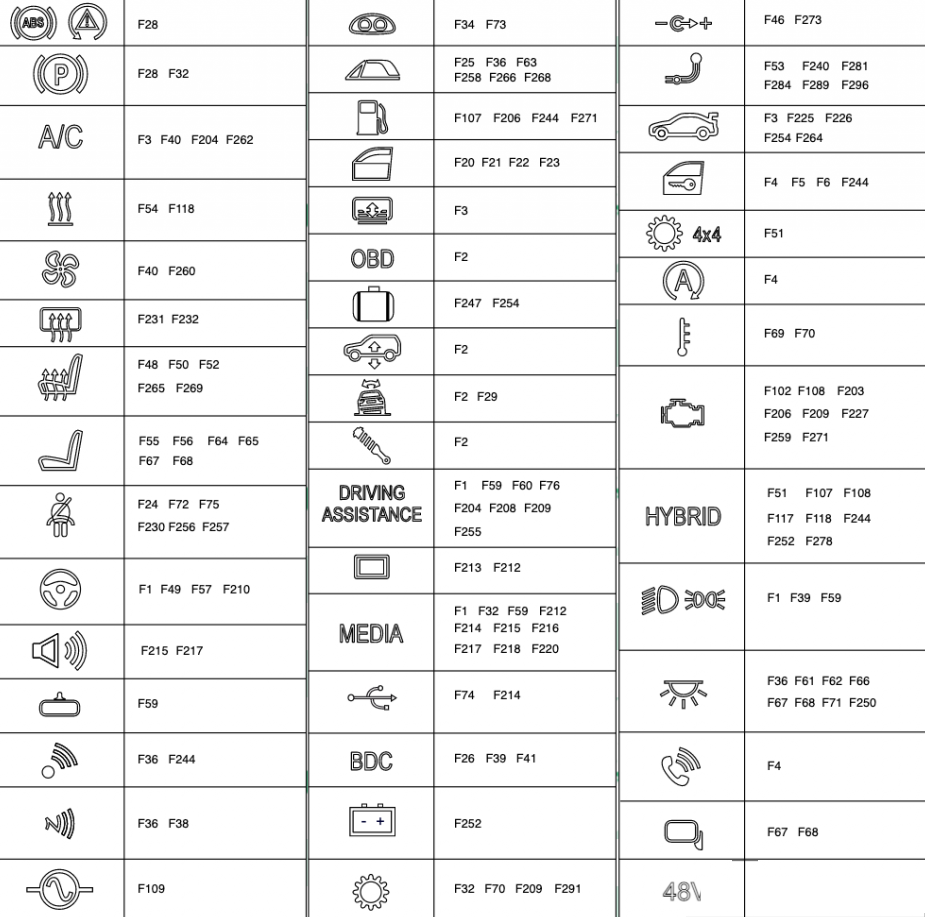

Význam symbolů pojistek BMW
Seznam bude pravidelně aktualizován. Pokud máte návrhy, zanechte komentář nebo pošlete email!
| Číslo | Symbol | Popis |
| 1 |  |
ABS (systém prevence zablokování kol během brzdění), DSC (dynamická kontrola stability) |
| 2 |  |
Modul kontroly funkce sloupku řízení |
| 3 |  |
Modul přívěsu, tažné zařízení |
| 4 |  |
Displej na čelním skle Head-Up (HUD) |
| 5 |  |
Systém START-STOP |
| 6 |  |
Elektrická zrcátka |
| 7 |  |
Vzduchový podvozek |
| 8 |  |
Převodovka; DSC – dynamická kontrola stability;
SMG – sekvenční manuální převodovka. |
| 9 |  |
Hlavní světla; Senzor deště;
Senzor světla; Elektronická kontrola výšky řízení. |
| 10 |  |
Modul světel |
| 11 |  |
CD měnič; Modul Can Gateway. |
| 12 |  |
Alarm |
| 13 |   |
Senzory parkování / Home link (otvírač garážových vrat) |
| 14 |  |
Elektrický ventilátor |
| 15 |  |
klakson |
| 16 |  |
Modul dveří; Tiché automatické zamykání. |
| 17 |  |
Elektrická okna |
| 18 |  |
Vyhřívaná sedadla |
| 19 |  |
Nastavení sedadel |
| 20 |  |
Bezpečnostní pásy |
| 21 |  |
OBD |
| 22 |  |
Topení;Autonomní topení.
Vyhřívání čelního skla. |
| 23 |  |
Tempomat |
| 24 |  |
Relé zadního stěrače |
| 25 |  |
Odmlžování zadního okna (vyhřívání zadního okna) |
| 26 |  |
Ohřívač kapaliny na mytí skel |
| 27 |  |
Ventilátor |
| 28 |  |
Vnitřní světla |
| 29 |  |
Přístrojová deska;Odometer |
| 30 |   |
Systém klimatizace |
| 31 | DDE | Digitální elektronika Diesel (DDE) |
| 32 |  |
Relé palivové pumpy;Kontrola palivové pumpy. |
| 33 |  |
DME – Digitální elektronika motoru;Integrovaný napájecí modul – IVM. |
| 34 |  |
BDC (Ovládač karoserie) |
| 35 |  |
HiFi zesilovač;TV tuner;
Video modul. Rádio (?). |
| 36 |  |
Kontrola tlaku pneumatik RDV |
| 37 |  |
Přední mytí |
| 38 |  |
Systém mytí světlometů |
| 39 |  |
Otevřená střecha;Panoramatické okno;
Horní modul kabrioletu. |
| 40 |  |
Telefon |
| 41 |  |
Horní modul kabrioletu;Relé kabrioletu. |
| 42 |  |
Přední a zadní zapalovač cigaret;Zásuvka 12V;
Zásuvka pro nabíjení prostoru (12V). |
| 43 |  |
Parkovací brzda |
| 44 |  |
Blokování kapoty (zadní hatchback);Automatické uzamykání zadního hatchbacku. |
| 45 |  |
Elektrické sluneční clony vzadu (pro BMW F60 M5) |
| 46 |  |
Dynamický pohon |
| 47 |  |
Pohon všech kol |
| 48 |  |
Systém START-STOP |
| 49 |  |
Asistent řízení |
| 50 |  |
Hybridní systém |
| 51 |  |
Audio systém |
| 52 |  |
Elektrochromatické zpětné zrcátko |
| 53 |  |
Relé kompresoru pneumatického zavěšení |
O BMW 3 G20 a G21 (2019-2023)
BMW 3 G20 a G21, vyráběné od roku 2019 do roku 2023, představují nejnovější generaci populární série 3. Tyto modely jsou známé svým elegantním designem, pokročilou technologií a výjimečnými jízdními vlastnostmi. BMW 3 G20 je sedan, zatímco G21 je praktičtější kombi varianta. Oba modely nabízejí širokou škálu motorových možností, včetně benzínových, naftových a hybridních pohonů, které poskytují různé úrovně výkonu a efektivity. Interiér je vybaven nejnovějšími technologiemi, včetně digitálního kokpitu a pokročilého infotainment systému, což zaručuje pohodlnou a moderní jízdu.
Schéma pojistkové skříňky BMW 3 G20 a G21
Tato stránka zobrazuje schéma pojistkové skříňky pro modely BMW 3 G20 a G21, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se typicky nachází v motorovém prostoru a v interiéru vozidla, obvykle pod palubní deskou nebo v kufru. Naše diagramy detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, a proto je důležité mít k dispozici přesné informace o její konfiguraci.
