BMW X5 E70 (2007-2013) – pojistková skříňka

9 června, 2025 Martin Dvořák

V tomto článku najdeš diagramy pojistkové skříňky BMW X5 (E70) 2007-2013, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).

Obsah

BMW X5 E70 (2007-2013) – schéma pojistkové skříňky

Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Pojistka zapalovače cigaret (zásuvka napájení) v BMW X5 E70 je pojistka F111 a F113 v pojistkové skříňce v zavazadlovém prostoru.

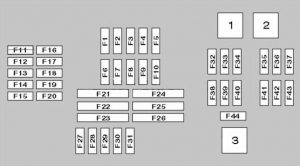

Schéma pojistkové skříňky palubní desky

Nachází se pod odkládací schránkou.

Č.	Ampéry [A]	Popis
1		Relé motoru kompresoru tlumiče
2		Relé zadního stěrače
3		Relé motoru předního stěrače
F1	20A	–
F2	10 A	Motor zámku odkládací schránky
F3	7,5A	–
F4	10 A	Modul řízení motoru (ECM)
F5	10 A	–
F6	10 A	–
F7	5A	–
F8	7,5A	–
F9	15A	Klakson
F10	5A	–
F11	20A	–
F12	10 A	Modul řízení funkce sloupku řízení
F13	15A	Modul řízení převodovky (TCM)
F14	10 A
F15	10 A	Páka převodovky
F 16	7,5A	Elektrický spínač okna
F17	7,5A	–
F18	7,5A	–
F19	5A	–
F20	–	–

F21	30A	Zadní vyhřívané sklo
F22	–	–
F23	40A	–
F24	40A	Aktivní řízení
F25	30A	–
F26	30A	Čerpadlo ostřikovače světlometů
F27	15A	Centrální zamykání
F28	15A	Centrální zamykání
F29	40A	Zadní elektrická okna
F30	30A	Centrální zamykání
F31	40A	Zadní elektrická okna
F32	40A	Zavěšený kompresor
F33	30A	–
F34	30A	–
F35	30A	Řízení motoru
F36	30A	Řízení motoru
F37	30A	Motor zadního stěrače
F33	30A	–
F39	40A	–
F40	30A	ABS řídicí modul
F41	7,5A
F42	30A	Řízení motoru
F43	30A	Řízení motoru
F44	30A	Motor předního stěrače

Leggere BMW X1 II F48 (2016-2021) – pojistková skříňka

Zavazadlový prostor

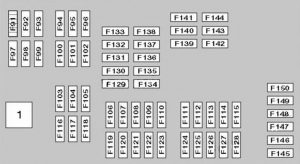

Detail zavazadlového prostoru s umístěním pojistkové skříňky. — BMW X5 – schéma pojistek – zavazadlový prostor

Č.	Ampéry [A]	Popis
1		Relé pro odpojení obvodu
F91	30A / 40A	–
F92	25A	Modul řízení pojistkové skříňky
F93	40A	–
F94	30A	(30A) Modul řízení brzdy parkovacího systému
F95	30A / 40A	–
F96	40A	–
F97	20A	–
F98	15A / 20A	–
F99	40A	(40A) Modul řízení otevření / zavření zadního víka
F100	20A	–
F101	30A	–
F102	30A	–
F103	30A	(30A) Zesilovač výstupu audio zařízení
F104	–	–
F105	30A	–
F106	7,5A	–
F107	10 A	–
F108	5A	–
F109	10 A	Přijímač navigačního systému
F110	7,5A	–
F111	20A	zapalovač cigaret (hlavní zdroj popelníku)
F112	5A	–
F113	20A	zapalovač cigaret (středová konzola opěrky rukou)
F114	5A	–
F115	–	–
F116	20A	Zásuvka pro přívěs
F117	20A	–
F118	20A	–
F119	5A	Modul řízení multimediálního systému

F120	5A	Modul aktivního řízení odpružení
F121	5A	Modul řízení otevření / zavření zadního víka
F122	–	–
F123	–	–
F124	5A	Pojistková skříňka / schéma relé konzoly
F125	5A	Modul řízení rozvodné skříňky
F126	5A	–
F127	–	–
F128	–	–
F129	5A	–
F130	–	–
F131	5A	–
F132	7,5A	–
F133	–	–
F134	5A	Modul řízení funkce sloupce řízení
F135	20A	Modul řízení otevření / zavření zadního víka
F136	5A	–
F137	5A	Navigační systém
F138	–	–
F139	20A	–
F140	20A	Modul řízení mořského divadla, přední levé
F141	20A	Modul řízení vyhřívání sedadla, přední pravé
F142	20A	Modul řízení multimédií
F143	25A	Modul řízení přívěsu
F144	5A	Modul řízení přívěsu
F145	10 A	Motor asistence při zavírání dveří, přední pravé
F146	10 A	Motor asistence při zavírání dveří, přední levé
F147	10 A	Motor asistence při zavírání dveří, zadní levé
F148	10 A	Motor asistence při zavírání dveří, zadní pravé
F149	5A	Multifunkční spínač sedadla, přední levé
F150	5A	Multifunkční spínač sedadla, přední pravé

Leggere BMW 6 F13 Coupe (od 2010) – baterie

Pojistky na baterii

Nachází se na baterii v zavazadlovém prostoru, pod potahem.

Č.	Popis
F171	(100A)
F172	(100A)
F173	(250A) Blok pojistek na přístrojové desce
F174	–
F175	–
F176	(80A) Relé kontroly pohybu ventilu

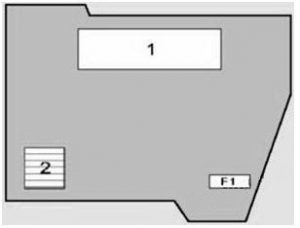

Blok s relé a pojistkami v motorovém prostoru

Č.	Popis
1	Elektronická řídicí jednotka motoru
2	Relé pro kontrolu pohybu ventilu
F1	(40A) Relé pro kontrolu pohybu ventilu

Některá relé mohou být také umístěna pod potahem, v zavazadlovém prostoru. Například, relé čerpadla kompresoru, relé čerpadla pneumatického tlumiče.

Varianty uspořádání pojistek, které najdeš blízko pojistkové skříňky v zavazadlovém prostoru tvého auta.

Symbol	Číslo
	4, 15, 19, 123
	4, 15, 19, 123
	15, 24
	116, 143, 144
	6, 17, 18, 103, 107, 108, 109, 119, 127, 128, 132, 134, 142
	27, 28, 30, 124, 132, 135, 145, 146, 147, 148
	8, 106, 120
	13, 20, 92, 123, 125
	32, 107, 123
	23, 33, 34, 96, 124
	2, 19, 23, 33, 34, 96, 110, 124
	6, 142
	3, 5
	108, 114
	41
	9, 124
	16
	29, 31, 33, 34, 124
	100, 112, 139, 140, 141
	101, 102, 139, 140, 141, 149, 150
OBD	130, 131
	10, 94, 129

	1, 17, 18, 41, 98, 126
	4
	37, 44
	21
	124
	11, 12, 17, 91, 93, 95, 98
	5, 19, 23, 33, 34, 96, 114
	14
	18, 131
	6, 17, 19, 41, 126
	4
	97, 105, 122
	4, 7, 35, 36, 38, 42, 43
	137, 142
	10, 39
	99, 121
	6, 103, 109, 129, 142
	7
	44
	26
	5, 117
	110, 113
	1, 134
	111, 113, 115, 118
