BMW 7 E32 (1987-1994) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky BMW Řady 7 (E32) 1987–1994, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).

BMW 7 E32 – schéma pojistkové skříňky

Motorový prostor

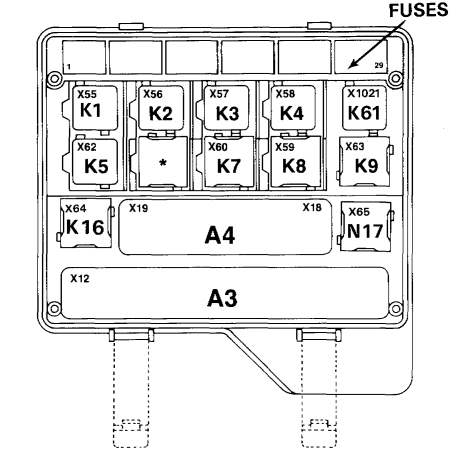

Hlavní pojistková skříňka

Nachází se na levé straně.

Popis

1. 15 A spínač brzdových světel.
Vinutí cívky relé stěrače.
Připojení zařízení.
Palubní počítač.
2. 7,5 A Cívka relé pro zapnutí potkávacích světel.
Cívka relé pro zapnutí dálkových světel.
Kontrolka zapnutí dálkových světel.
3. 10 A Cívka relé pro zapnutí mlhových světel.
Zadní mlhová světla.
Relé upozornění na dálková světla.
Spínač směrových světel.
4. 7,5 Levé zadní světlo.
5. 10 A Pravé zadní světlo.
Kontrolka alarmu.
Osvětlení registrační značky.
Spínač osvětlení přístrojů.
Kontrolky.
Osvětlení přístrojů.
6. 15 A Relé-spínač směrových světel.
Senzor nárazu a alarm zařízení proti krádeži.
7. 15 A Mlhová světla.
Kontrolka zapnutí mlhových světel.
8. 7,5 A Zadní mlhová světla.
9. 15 A Klakson.
Čerpadlo cirkulace topení.
10. 7,5 Levé potkávací světlo.
11. 7,5 A Pravé potkávací světlo.
12. 15 A Spínač couvacích světel.
Spínač pro nastavení polohy bočních zrcátek.
Topení pro trysky ostřikovače čelního skla.
Stěrač čelního skla.
13. 7,5 A Levé dálkové světlo.
14. 7,5 A Pravé dálkové světlo.
15. 7,5 Rezervováno.
16. 30 A Spínač vyhřívání sedadla.
Spínač pro nastavení bederní opěrky.
17. 7,5 A Kontrolér digitálního řízení motoru Motronic.
Spínač páky automatické převodovky.
Spínač brzdových světel.
Připojení zařízení.
Cívka relé pro zasouvání opěrek hlavy vzadu.
Zařízení proti krádeži.
Palubní počítač.
Dálkové ovládání pro centrální zamykání dveří.
18. Spínač ovládání rolet 15 A.
Zadní kryty pro vnitřní osvětlení.
Rádiový přijímač („+“ po zapnutí).
Telefon („+“ po zapnutí).
19. 30 A Spínač ventilátoru topení.
20. 10 A Přístrojový panel.
Hodiny.
Palubní počítač.
21. 10 A Osvětlení zavazadlového prostoru.
Přední a zadní čtecí světla.
22. 30 A Stěrač světlometů.
23. 15 A Elektrické palivové čerpadlo.
24. 10 A Hlavní elektronická řídicí jednotka elektrických zařízení.
25. 30 A Elektrický ventilátor.
26. 30 A Zapalovač cigaret.
27. 7,5 A Řídicí jednotka topení.
Elektromagnetické ventily topení.
28. 15 A Cívka relé pro vyhřívání zadního okna.
Ventilátor skříňky elektronických řídicích jednotek v motorovém prostoru.
Elektronická řídicí jednotka asistence při jízdě.
29. 7,5 A Cívka relé pro zapnutí elektrického ventilátoru.
Relé vinutí pro zapnutí čerpadla cirkulace topení.

Přiřazení relé

• K1 – relé pro zapnutí dodatečného chladicího ventilátoru
• K2 – relé klaksonu
• K3 – relé dálkových světel
• K4 – relé potkávacích světel
• K5 – relé vyhřívání zrcátek
• K6 – relé dodatečného chladicího ventilátoru
• K7 – relé vyhřívání zadního okna
• K8 – relé mlhových světel
• K9 – Zadní relé mlhových světel
• K10 – Relé pro zapnutí osvětlení palubní desky, stěračů a ostřikovačů
• K16 – relé alarmu
• N17 – relé spínače zařízení pro ovládání.
• K51 – relé telefonního signálu.

Dodatečná skříňka

Nachází se na pravé straně

Popis

1. Počítač Motronic nebo DME;
2. Jednotka tempomatu;
3. Relé palivového čerpadla (oranžové) a DME (bílé);
4. Počítač ABS.

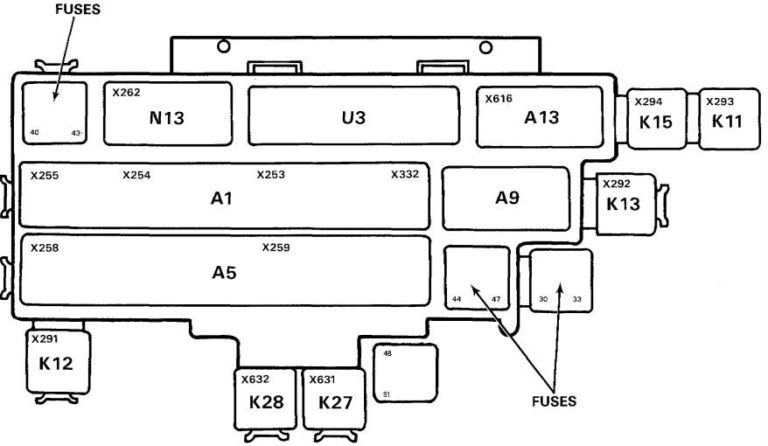

Prostor pro cestující

Pojistková skříňka se nachází pod zadním sedadlem.

Šipky naznačují možné polohy pojistek.

Popis

30. 7.5A Hlavní elektronická řídicí jednotka elektrických zařízení.
Blok relé.
Spínač blokování předních levých dveří (blokování).
Topení pro zámky dveří.
31 7.5A Spínač blokování předních pravých dveří (blokování).
Dálkové ovládání pro blokování zámků dveří.
Spínač kapoty zařízení proti krádeži.
Spínač sedadla zařízení proti krádeži.
Spínač baterie zařízení proti krádeži.
32 7.5A Řídicí jednotka rolet.
33 7.5A Rezervováno.
34 30A Rezervováno.
35 30A Rezervováno.
36 30A Rezervováno.
37 Rezervováno.
38 Rezerva.
39 Rezervováno.
40 10A Elektrický motor pro nastavení opěrek hlavy vzadu.
41 30A Rádiový přijímač („+“ vždy aktivní).
42 30A Elektrický motor pro nastavení polohy předního levého sedadla.
43 30A Elektrický motor pro nastavení polohy předního pravého sedadla.
44 30A Stěrač čelního skla.
45 Rezerva.
46 30A Vyhřívaná součást zadního okna.
47 30A Hlavní elektronická řídicí jednotka pro elektrická zařízení.
48 Rezerva.
49 Rezervováno.
50 30A Zařízení pro připojení přívěsu.
51 25A Rezervováno.
52 10A Rezervováno.
53 10A Telefon („+“ vždy aktivní).
54 15A Rezervováno.

Prvky relé se mohou lišit i v závislosti na výbavě vozidla:

• A1 – hlavní modul;
• A5 – relé hlavního modulu;
• K11 – relé stěrače;
• K13 – relé mlhových světel;
• K15 – relé ochrany elektrické sítě;
• K27 – relé vyhřívání levého sedadla;
• K28 – relé vyhřívání pravého sedadla;
• N13 – modul řízení infračerveného vyhledávání.

O BMW 7 E32 (1987-1994)

BMW 7 E32, vyráběný v letech 1987 až 1994, je luxusní sedan, který představuje druhou generaci řady 7 od německého výrobce BMW. Tento model byl známý svým elegantním designem, vysokou úrovní komfortu a pokročilými technologiemi pro svou dobu. BMW 7 E32 nabízelo různé možnosti motorů, včetně šestiválcových a osmiválcových motorů, které poskytovaly výkony od 188 do 300 koní. Model byl také vybaven inovativními prvky jako dvouzónová klimatizace, elektricky nastavitelná sedadla a pokročilý audio systém, což z něj činilo oblíbenou volbu mezi milovníky luxusních automobilů.

Schéma pojistkové skříňky BMW 7 E32

Tato stránka zobrazuje schéma pojistkové skříňky pro BMW 7 E32, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky v motorovém prostoru a pod palubní deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění bezpečnosti a spolehlivosti vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
