Volkswagen Tiguan 2 (2016-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Tiguan 2 (2016–2021), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Volkswagen Tiguan 2 – schéma pojistkové skříňky
Rok výroby: 2016, 2017, 2018, 2019, 2020, 2021.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Tiguan 2 je pojistka 40 (20A) v pojistkové skříňce motorového prostoru.

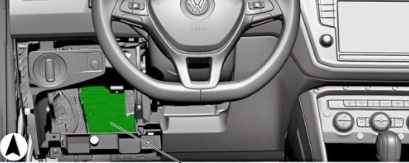

Pojistková skříňka v prostoru pro cestující
Nachází se pod přístrojovou deskou za ochranným krytem.

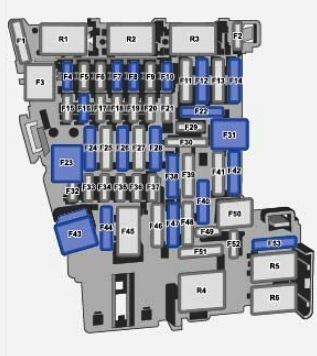

Schéma pojistkové skříňky
| Č. | Popis |
| 1 | 30A Řídicí jednotka vytápění vozidla reduktoru J891 |
| 2 | 10A Řídicí jednotka sloupku řízení J527 6) |
| 3 | Rezerva |
| 4 | Rezerva |
| 5 | 7,5 A Diagnostické rozhraní datové sběrnice J533 |
| 6 | 7,5A Výběr E313 |
| 7 | 10A Kontrolér topení a klimatizace EX21;
Kontrolér topení J65; Kontrolér klimatizace J255; Kontrolér klimatizace J301; Kontrolér zadní klimatizace s displejem E265; Přijímač rádiového signálu pro dodatečné vodní topení R149; Relé vyhřívání zadního okna J9; Kontrolér senzoru tlaku v pneumatikách J502. |
| 8 | 7,5 A Otočný spínač světlometů EX1;
Tlačítko elektrické parkovací brzdy E538; Senzor deště a světla G397; Diagnostický konektor U31; Spínač profilu jízdy E881; Senzor alarmu proti vniknutí G578; Osvětlení stropu 1, osvětlení stropu L235; Řídicí jednotka pro adaptivní osvětlení a kontrolu průtoku světlometů J745; Svítidlo 2, osvětlení v profilu střechy L236. |
| 9 | 7,5A Řídicí jednotka sloupku řízení J527 |
| 10 | 7,5 A Displej, přední ovládací panel, displej a informační výstup J685;
Řídicí jednotka displeje s vysokým rozlišením J898. |
| 11 | 40A Řídicí jednotka napájení na palubě J519 |
| 12 | 20A Řídicí jednotka informační elektroniky 1 J794;
Řídicí jednotka navigace J856. |
| 13 | 25A Řídicí jednotka předpínače bezpečnostního pásu na předním levém sedadle J854 |
| 14 | 40A Řídicí jednotka ventilátoru čerstvého vzduchu J126 |
| 15 | 10A Kontrolér elektronického zámku sloupku řízení J764 |
| 16 | 7,5 A Tuner TV RX6; Řídicí jednotka informační elektroniky 1 J794; Dvoupásmový zesilovač pro mobilní komunikaci J984; Zásuvka s rozhraním pro mobilní telefon R265; Čtečka karet D8; USB hub R293. |
| 17 | 7,5A Panel přístrojů KX2;
Řídicí jednotka v panelu přístrojů J285; Řídicí jednotka modulu nouzového volání a komunikační jednotky J949. |
| 18 | 7,5A Řídicí jednotka pohledu na 360° J928 |
| 19 | 7.5A Rozhraní autorizace pro vstup a startování J965 |
| 20 | 7,5 / 10A Relé systému dávkování vozidla reduktoru J963;
Modul napájení systému dávkování vozidla reduktoru GX19. |
| 21 | 15A Kontrolér pohonu všech kol J492 |
| 22 | 15A Řídicí jednotka detektoru přívěsu J345 |
| 23 | 20A Ovládání posuvného okna střechy řídicí jednotky J245;
Otevíratelná střecha J394. |
| 24 | 40A Řídicí jednotka napájení na palubě J519 |
| 25 | 30A Kontrolér dveří řidiče nebo pasažéra J386;
Motor zadního okna levého nebo pravého V26. |
| 26 | 30A Řídicí jednotka napájení na palubě J519 |
| 27 | 30A Řídicí jednotka napájení na palubě J519 |
| 28 | 25A Řídicí jednotka detektoru přívěsu J345 |
| 29 | Rezerva |
| 30 | Rezerva |
| 31 | 40A Řídicí jednotka napájení na palubě J519 |
| 32 | 10A Systémy asistence řidiče vpředu R242;
Kamera; Kontrola adaptivního tempomatu jednotky J428; Asistence při parkování J446 7); Asistence při udržování jízdního pruhu J769; Kontrola jednotky 2 pro asistenta jízdního pruhu J770; Asistence při parkování J791 7). |
| 33 | 7,5A Kontrolér airbagů J234;
Kontrolka deaktivována. airbag předního spolujezdce K145. |
| 34 | 7,5A Otočný spínač světlometů EX1; Zrcadlo vnitřní EX5; Relé zásuvky J807; Spínač světel couvání F4; Senzor tlaku v systému klimatizace G805; Senzor znečištění ovzduší G238; Tlačítko elektrické parkovací brzdy E538; Tlačítko deaktivace ASR a elektronické kontroly stability E256. |
| 35 | 7,5 A Diagnostický konektor U31;
Nastavení průtoku světlometů E102; Nastavení orientace světlometů a osvětlení přístrojů EX14; Aktuátor nastavení průtoku levého světlometu V48; Motor nastavení průtoku pravého světlometu V49; Přední levý světlomet MX1; Přední pravý světlomet MX2. |
| 36 | 7,5 / 10A Přední pravý světlomet MX2 |
| 37 | 7,5 / 10A Přední levý světlomet MX1 |
| 38 | 25A Řídicí jednotka detektoru přívěsu J345 |
| 39 | 30A Kontrolér dveří řidiče nebo spolujezdce J386;
Motor zadního okna levého nebo pravého V26. |
| 40 | 20A Zásuvky;
Zapalovač cigaret 12 V. |
| 41 | 25A Kontrolér napínače bezpečnostního pásu předního pravého J855; Kontrolér napínače bezpečnostního pásu předního levého J854. |
| 42 | 40A Řídicí jednotka napájení na palubě J519 |
| 43 | 30A Digitální řídicí jednotka zvuku J525 |
| 44 | 15A Řídicí jednotka detektoru přívěsu J345 |
| 45 | 15A Kontrolér nastavení sedadla řidiče J810 |
| 46 | Inverter 30A se zásuvkou, 12 V – 230 V U13 |
| 47 | 15A Motor stěrače zadního okna V12 |
| 48 | rezervovat |
| 49 | 7,5A Senzor polohy pedálu spojky G476;
Relé startovacího motorku 1 J906. |
| 50 | 40A Kontrolér zadního víka J605 |
| 51 | 25A Ovládací panel a displej klimatizace vzadu E265 |
| 52 | 15A Elektronická řídicí jednotka tlumení J250 |
| 53 | 30A Relé vyhřívaného zadního okna J9 |
Relé
- R1 Relé systému dávkování prostředku reduktoru J963
- R2 Relé elektromagnetu J44
- R3 Rezervováno
- R4 Relé napájení terminálu 15 J329
- R5 Relé vyhřívaného zadního okna J9
- R6 Relé zásuvky J807
Samostatně v dolní části tohoto zařízení se nachází termická pojistka S46 15 A pro nastavení předního sedadla pasažéra a pojistka zásuvka pro nabíjení USB S356 7,5 A.

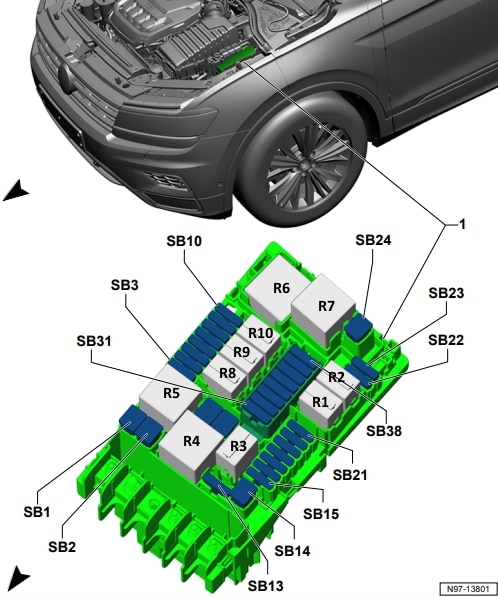

Pojistková skříňka v motorovém prostoru
Nachází se na levé straně motorového prostoru.
| Číslo | Popis |
| SB1 | Jednotka řízení ABS 25A J104 |
| SB2 | Kontrolér ABS 40/60A J104 |
| SB3 | 15 / 30A Jednotka řízení motoru J623 |
| SB4 | 5/10A Senzor hladiny a teploty oleje G266;
Kontrolér ventilátoru chladiče J293; Relé systému dávkování redukčního média J963 2); Elektromagnetický ventil nádrže 1 N80 1); Regulační ventil trysek chlazení pístu N522 6); Bypass ventil turbodmychadla N249 6); Ventil škrtidla N316 6); Regulační ventil vačkového hřídele sacích ventilů 1 N205 1); Regulační ventil vačkového hřídele sacích ventilů 1 N318 1); Regulační ventil tlaku oleje N428 1); Chladicí ventil hlavy válce N489 1); Relé vysokého výkonu J360 2); Přepínací ventil chladiče recirkulace výfukových plynů N345 2); Relé nízkého výkonu topení J359 2); Elektromagnetický ventil regulace tlaku přeplňování N75 2). |
| SB5 | 10A Regulátor tlaku paliva N276 2); Dávkovací ventil paliva N290 2); Relé napájení elektroniky motoru J757; Systém napájení sekundárního vzduchu GX24 6); Regulátor výfukové vačky. |
| SB6 | 5A Spínač brzdových světel F |
| SB7 | 7,5 / 10 / 15A Čerpadlo cirkulace topení V488 2), 6); Ventil škrtidla výfukových plynů J883 1), 4); Dávkovací ventil paliva N290 4), 7); Cirkulační čerpadlo V55 7); Uzavírací ventil chladicí kapaliny N82 6); Ventil chladicího okruhu N488; Cirkulační čerpadlo chladicí kapaliny V50; Čerpadlo chlazení vzduchu ventilátoru V188; Regulátor tlaku paliva N276 1); Regulační ventil tlaku oleje N428 2); Ventil chladicí kapaliny hlavy N489. |
| SB8 | 10 / 15A Lambda sonda 1 před katalyzátorem GX10;
Ohřívač lambda sondy Z19; Lambda sonda 1 za katalyzátorem GX7; Ohřívač lambda sondy 1 za katalyzátorem Z29; Senzor NOx G295. |
| SB9 | 5/10 / 20A Čerpadlo cirkulace V488;
Ventil nádrže elektromagnetu N80 1 1); Vstupní ventil vačkového hřídele 1 N205; Regulátor vačkového hřídele ventilu výfuku 1 N318; Měřicí přístroj hmotnosti vzduchu G70 2); Jednotka řízení zapalovací cívky J179 2). |
| SB10 | 15 / 20A Kontrolér čerpadla paliva J538 |
| SB11 | 40A Topný element pro dodatečné topení vzduchu Z35 |
| SB12 | 40A Topný element pro dodatečné topení vzduchu Z35 |
| SB13 | 15A Blok Mechatronika KP DSG J743 |
| SB14 | 40A Relé vyhřívaného zadního skla J47 |
| SB15 | 15A Zvukové relé J413 |
| SB16 | 20A Relé pro napájení elektronických komponent motoru J757 |
| SB17 | 7,5 A Hlavní relé J271 1);
Relé napájení napětí terminálu 30 J317 2); Kontrolér motoru J623; Kontrolér ABS J104; Relé vyhřívaného zadního skla J47. |
| SB18 | 5A Jednotka řízení pro monitorování baterie J367;
Diagnostické rozhraní datové sběrnice J533. |
| SB19 | 30A Motorek stěrače V |
| SB20 | 10A Siréna alarmu H12 |
| SB21 | 30A Relé 2 předního vyhřívaného zadního skla J611 |
| SB22 | 5A Řídicí jednotka motoru J623 |
| SB23 | 30A Motor startování B |
| SB24 | 40A Vyhřívací element pro dodatečné topení vzduchu Z35 |
| SB25 | Vyhrazeno |
| SB26 | Vyhrazeno |
| SB27 | Vyhrazeno |
| SB28 | Vyhrazeno |
| SB29 | Vyhrazeno |
| SB30 | Vyhrazeno |
| SB31 | Vyhrazeno |
| SB32 | Vyhrazeno |
| SB33 | 15A Blok Mechatronika KP DSG J743 |
| SB34 | Vyhrazeno |
| SB35 | Motorek stěrače 30A |
| SB36 | Vyhrazeno |
| SB37 | 20A Ovladač dodatečného topení J364 |
| SB38 | Vyhrazeno |
Relé
- R1 Relé motorku pro startování 1 J906
- R2 Relé motorku pro startování 2 J907
- R3 Relé zvukového signálu J413
- R4 Relé vysokého výkonu topení J360 (pouze pro vozidla s naftovým motorem)
- R4 Relé čerpadla sekundárního vzduchu J299 (pouze pro modely s benzínovým motorem 2,0 l)
- R5 Hlavní relé J271 (pouze pro vozidla s benzínovým motorem) /
- R5 Relé pro napájecí terminál 30 J317 (pouze pro vozidla s naftovým motorem)
- Kontrolér svíček R6 J179 (pouze pro modely s naftovým motorem)
- R7 Relé nízkého výkonu topení J359 (pouze pro vozidla s naftovým motorem)
- R8 Relé pro napájení elektronických komponent motoru J757 (pouze pro modely s benzínovým motorem 2,0 l)
- R9 Relé vyhřívaného zadního okna J47 (pouze v modelech s vyhřívaným zadním oknem (4GX))
- R10 Relé 2 vyhřívaného zadního okna J611

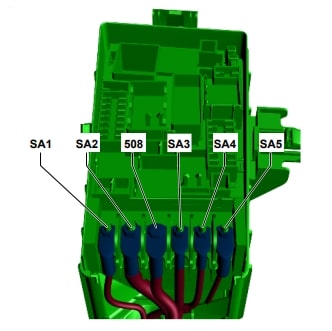

Pojistky výkonu
Popis
- SA1 – 125A Napájení pojistek
- SA2 – 400A Generátor s regulátorem napětí
- SA3 – 80A Servopohon
- SA4 – 80A Napájení pojistek
- SA5 – 50A Ventilátor chladiče

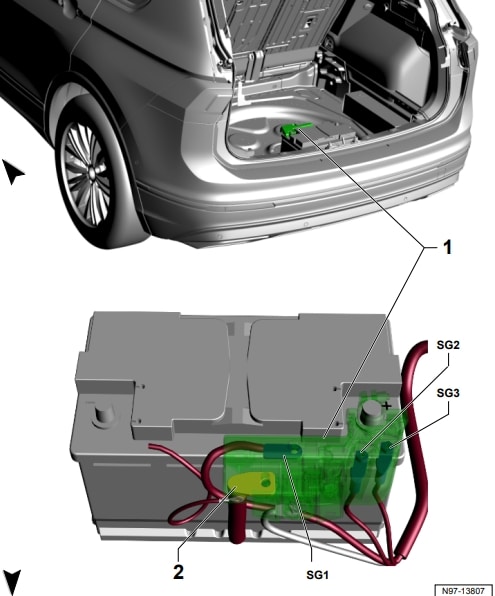

Víko baterie může obsahovat i pojistku vysokého výkonu.
