Volkswagen LT (1996-2006) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen LT (1996–2006), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každého fusible.
Volkswagen LT – schéma rozvodu pojistek
Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen LT je pojistka 8 (20A) v rozvodu pojistek na přístrojové desce.

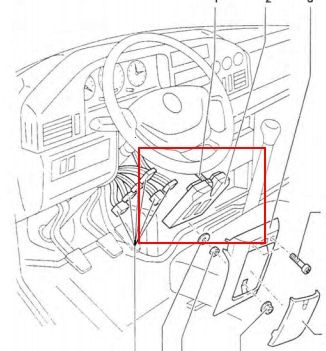

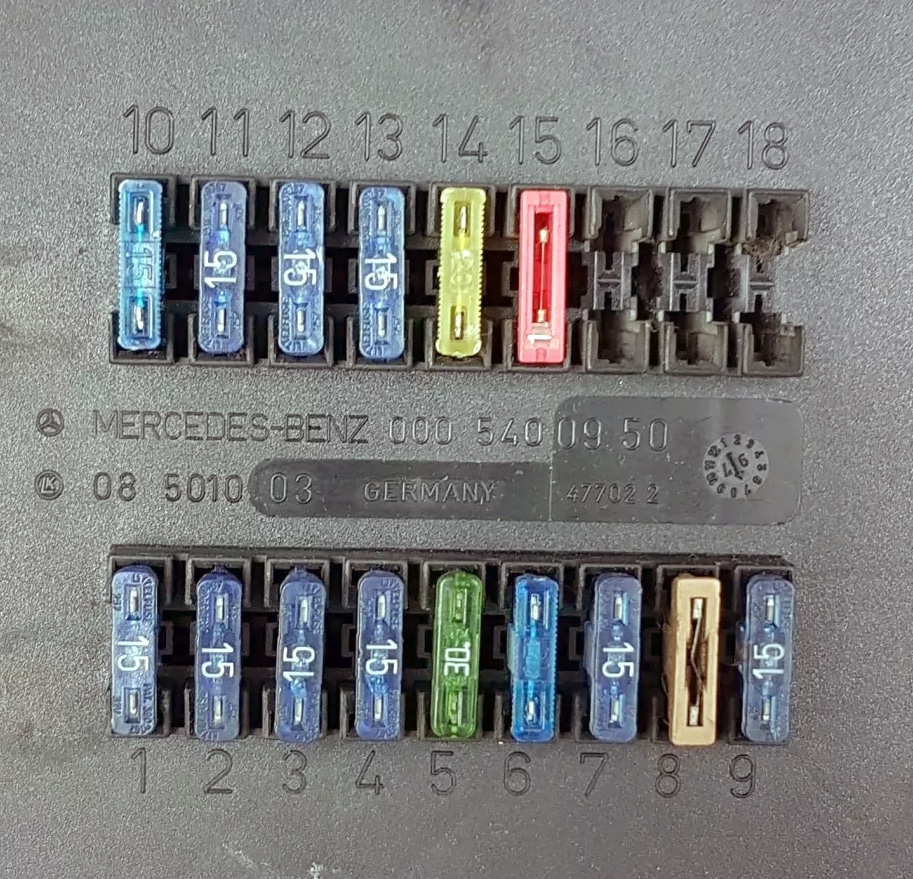

Rozvod pojistek přístrojové desky
Nachází se pod trubkou řízení za ochranným krytem.
| Č. | Popis |
| 1 | Světlomet vzadu vpravo a světlo polohy vpravo – 15 A. |
| 2 | Světlomety dálkových světel pravého projektoru – 15 A. |
| 3 | Světlomet dálkového světla levého projektoru, žárovka signálu – 15 A. |
| 4 | Světlomety couvání – 15 A. |
| 5 | Světlomety brzdových světel – 15 A. |
| 6 | Motor stěrače – 20 A. |
| 7 | Vyhřívané zadní sklo, signál – 15 A. |
| 8 | Světlomety, zapalovač cigaret, autorádio – 20 A. |
| 9 | Hodiny, nouzová světla, parkovací světla – 20 A. |
| 10 | Osvětlení přístrojové desky;
Osvětlení evidenčního čísla; Denní světla – 15 A. |
| 11 | Světlomet vzadu vlevo a světlo polohy vlevo – 15 A. |
| 12 | Světlomet potkávacích světel pravého projektoru – 15 A. |
| 13 | Světlomet potkávacích světel vlevo – 15 A. |
| 14 | Světlomet mlhových světel, světlomet vzadu mlhových světel – 15 A. |
| 15 | Autorádio – 15 A, |
| 16 | Rezerva |
| 17 | Rezerva |
| 18 | Rezerva |
Jednotlivá relé se mohou nacházet pod touto pojistkovou skříňkou.

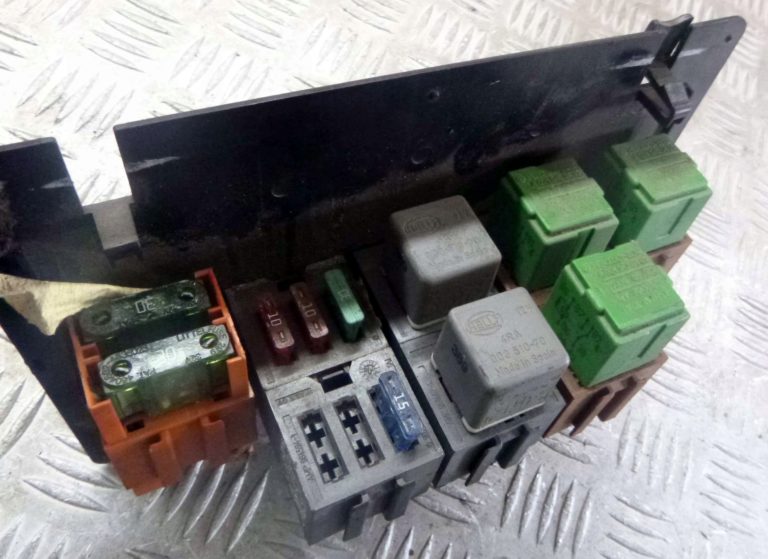

Pojistková skříňka pod sedadlem
Další relé a pojistková skříňka se nacházejí pod předním sedadlem spolujezdce.
Mohou být přítomny následující prvky:
- Ventilátor topení – 30 A
- Topení zadního skla – 30 A
- Samostatný ohřívač – 25 A
- Elektrická okna – 25 A
- Kontrolér ABS – 10 A
- Centrální zamykání – 15 A
- Elektrická zrcátka – 10 A
- Čerpadlo paliva – 30 A
- Další relé baterie – 15 A
- Relé směrových světel přívěsu – 10 A
- Blokování diferenciálu – 15 A
- Příslušenství 12 V – 20 A
- Klimatizace – 10 A
- Vyhřívaná sedadla – 15 A
V motorovém prostoru se může nacházet další jednotka v oblasti baterie, s prvky zodpovědnými za topení, žhavicí svíčky, topení filtrů atd.
