Volkswagen Transporter T5 (2003-2014) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Transporter T5 (2003–2014), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.

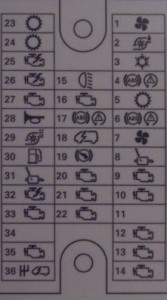

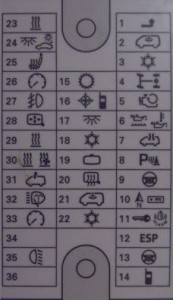

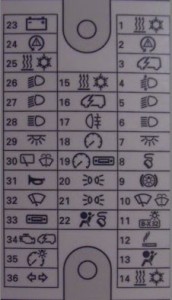

VW Transporter T5 – popis schématu pojistkové skříňky
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Transporter T5 je pojistka 12 v pojistkové skříňce.
| Číslo | Ampér [A] | Popis |
| 1 | 25 | Topení – Klimatizace |
| 30 | ||
| 2 | 5 | Senzor polohy volantu |
| 3 | 10 | Modul řízení multifunkční 1 |
| 4 | 10 | Nastavení světlometů |
| 5 | 15 | Světlomet |
| 6 | 15 | Světlomet |
| 7 | 15 | Modul řízení multifunkční 1
(vnitřní lampa). |
| 8 | 5 | Připojovací konektor dat (DLC) |
| 9 | 15 | Poloha pedálu brzdy |
| 10 | 10 | Stěrače čelního skla (zadní) |
| 11 | 5 | Lampa registrační značky |
| 12 | 15 | Zapalovač cigaret |
| 13 | 5 | Modul řízení SRS |
| 14 | 30 | Pomocné topení, topení A/C |
| 15 | 7,5 | Klimatizace |
| 16 | 5 | Modul řízení multifunkční 1 |
| 17 | 5 | Zadní mlhové světlomety |
| 18 | 5 | Modul řízení příslušenství |
| 19 | 5 | Audio jednotka;
Modul řízení příslušenství 1; Navigační systém. |
| 20 | 5 | Levá boční lampa;
Levá brzdová lampa; Levá zadní lampa. |
| 21 | 5 | Levá boční lampa;
Pravá brzdová lampa; Pravá zadní lampa. |
| 22 | 10 | Kontrolka deaktivace
airbagového systému; DLC. |
| 23 | 25 | Startovací motorek |
| 40 | Startovací motorek (některé modely s M/T) | |
| 24 | 5 | Senzor polohy volantu |
| 25 | 5 | Klimatizace |
| 26 | 30 | Spínač světlometů |
| 27 | 15 | Pravý světlomet |
| 28 | 15 | Kontrolka dálkových světel;
Pravý světlomet. |
| 29 | 10 | Relé signálu dveří zavazadlového prostoru |
| 30 | 10 | Vyhřívané trysky stěračů
předního skla; Motor zadního stěrače. |
| 31 | 30 | Modul multifunkčního řízení 1
(klakson) |
| 32 | 25 | Modul multifunkčního řízení 1
(motor stěračů předního skla) |
| 33 | 15 | Audio jednotka;
Navigační systém; Modul řízení informací o provozu. |
| 34 | 25 | Automatická převodovka;
pojistková skříňka/panel relé motorový prostor 1 (F3, F12, F14-F17, F19, F20, F24). |
| 35 | 5 | Osvětlení přístrojové desky |
| 36 | 25 | Modul multifunkčního řízení 1
(směrovky). |
V motorovém prostoru blízko baterie (odstraňte kryt baterie)
Pod sedadlem pro cestující
| Č. | Ampér [A] | Popis |
| F1 | 15 | Při napájení dodatečného
(některé modely). |
| F2 | 15 | Při napájení dodatečného
(některé modely). |
| F3 | 15 | Při napájení dodatečného
(některé modely). |
| F4 | 15 | Chladnička (karavan);
Výbava pro speciální vozidla. |
| F5 | 5 | Modul antény |
| F6 | 25 | Dodatečné topení |
| F7 | 30 | Topení/motor ventilátoru A/C (ATC) |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
| F11 | 40 | Modul řízení funkce dveří, zadní pravé
(některé modely). |
| F12 | 80 | Pomocná baterie
(některé modely). |
| Relé sdíleného nabíjení
(některé modely). |
| Číslo | Popis |
| 1 | – |
| 2 | Relé sdíleného nabíjení
(s pomocnou baterií). |
| 3 | Speciální vybavení pro vozidla |
| 4 | Speciální vybavení pro vozidla |
| 5 | Speciální vybavení pro vozidla |
POZOR: Pojistky F1-F7 / F11 / F12 – Během instalace mohou být tyto pojistky namontovány v alternativních polohách, v závislosti na specifikacích vozidla.
O Volkswagen Transporter T5 (2003-2014)
Volkswagen Transporter T5, vyráběný v letech 2003 až 2014, je pátou generací populárního užitkového vozidla od německého výrobce Volkswagen. Tento model je známý svou spolehlivostí, prostorností a všestranností, což ho činí ideálním pro různé komerční i osobní použití. Transporter T5 byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které nabízely různé výkony a efektivitu paliva. Díky své robustní konstrukci a moderním technologiím se T5 stal oblíbeným vozidlem mezi podnikateli i rodinami, které potřebují spolehlivé a prostorné vozidlo.
Schéma pojistkové skříňky Volkswagen Transporter T5
Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Transporter T5, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází typicky pod přístrojovou deskou na straně řidiče a další může být umístěna v motorovém prostoru. Schémata poskytují detailní přehled o číslování pojistek, jejich ampérových hodnotách a komponentech, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
