Volkswagen Polo 6R (2009-2017) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Polo 6R (2009–2017), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Volkswagen Polo 6R – schéma pojistky
Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Polo je pojistka č. 42 ve schématu pojistek přístrojové desky.
Přístrojová deska
Schéma pojistek se nachází za krytem pod volantem.
Řídicí jednotka napájení na palubě
Panel pojistek/relé se nachází vlevo pod přístrojovou deskou.
Hlavní schéma pojistek
Nachází se v motorovém prostoru na baterii.
Přístrojová deska

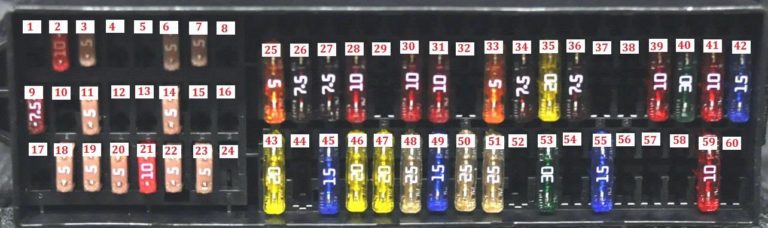

Přiřazení pojistek v přístrojové desce
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| F1 | 5A | Řídicí jednotka v přístrojové desce;
Řídicí jednotka ABS; Řídicí jednotka elektroniky pro mobilní telefon. |
| F2 | 10 A | Kombinovaný spínač na sloupku řízení;
Řídicí jednotka napájení na palubě; Motor stěrače zadního okna; Čerpadlo ostřikovače předního a zadního čelního skla. |
| F3 | 5A | Relé palivového čerpadla;
Řídicí jednotka motoru; Relé napájení paliva; Řídicí jednotka palivového čerpadla; Řídicí jednotka zvuku materiálu. |
| F4 | 2A | (2A) Kombinovaný spínač |
| F5 | – | – |
| F6 | 5A | Modul řízení vybavení |
| F7 | 5A | Regulátor úhlu světlometů;
Osvětlení přední poznávací značky vlevo; Osvětlení přední poznávací značky vpravo; Kontrolér napájení na palubě. |
| F8 | 10 A | Systém řízení motoru |
| F9 | 5A/7,5A | Tlačítko TCS a ESP;
Tlačítko monitorování tlaku pneumatik; Senzor úhlu řízení; Řídicí jednotka ABS; Tlačítko systému start/stop; Diagnostické rozhraní datové sběrnice. |
| F10 | 5A | Spínač systému řízení rychlosti;
Spínač kombinace sloupku řízení; Spínač brzdových světel; Spínač pedálu spojky; Řídicí jednotka napájení na palubě. |
| F11 | 5A/10A | Regulátor úhlu světlometů;
Motor řízení úhlu levého světlometu; Motor řízení úhlu pravého světlometu; Spínač tempomatu; Kontrolér napájení na palubě; Kontrolér směrových světel a světlometů. |
| F12 | 5A | Spínač nastavení vnějších zrcátek |
| F13 | 5A | Modul řízení převodovky (TCM) |
| F14 | 5A | Modul řízení systému dodatečného zadržení (SRS) |
| F15 | 5A | Proudy ohřáté vody čelního skla |
| F 16 | 5A | Modul řízení parkovací asistence |
| F17 | – | – |
| F18 | 5A | Spínač kontaktu spínače zadního mlhového světla;
Řídicí jednotka v přístrojové desce; Žárovka zadního mlhového světla vlevo; Řídicí jednotka napájení na palubě. |
| F19 | 5A | Modul řízení multifunkční |
| F20 | 5A | Senzor úhlu řízení;
Řídicí jednotka v přístrojové desce; Relé napájení paliva; Relé napájení napětí terminálu 30; Relé nízké tepelné energie; Relé vysoké tepelné energie. |
| F21 | 10 A | Modul řízení multifunkční |
| F22 | 5A | Diagnostické připojení;
Řídicí jednotka Climatronic; Řídicí jednotka klimatizace; Mobilní telefon; Kontrola funkční elektroniky; Elektromagnetický klíč; Zapalování. |
| F23 | 5A | Páka převodovky;
Senzor deště; Kontrolér napájení na palubě; Kontrolér motoru; Diagnostické rozhraní datové sběrnice. |
| F24 | 5A | Kontrolér napájení na palubě;
Vyhřívané vnější zrcátko na straně řidiče; Vyhřívané vnější zrcátko na straně spolujezdce. |
| F25 | 5A | Senzor vysokého tlaku;
Kontrolér topení; Kontrolér ventilátoru chladiče; Kontrolér systému klimatizace; Kontrolér senzoru přívěsu; Diagnostické připojení; Senzor vlhkosti; Kontrolér ventilátoru chladiče; Stabilizátor napětí; Stabilizátor napětí 2. |
| F26 | 7,5A | Měřič hmotnosti vzduchu;
Senzor úrovně a teploty oleje; Kontrolér asistence při řízení; Vyhřívač odvzdušňovací ventily bloku; Relé startovacího motoru 1; Relé startovacího motoru 2. |
| F27 | 7,5A | Světla couvání |
| F28 | 10 A | Systém řízení motoru |
| F29 | 10 A | Systém řízení motoru |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F30 | 10 A | Systém řízení motoru |
| F31 | 5A/10A | Systém řízení motoru |
| F32 | 10A/15A/20A/30A | Systém řízení motoru |
| F33 | 5A | Senzor polohy spojky;
Spínač brzdových světel. |
| F34 | 15A | Regulátor na přístrojové desce;
Žárovka levého světlometu; Žárovka pravého světlometu; Regulátor napájení na palubě; Regulátor levých výbojkových světlometů; Regulátor pravých výbojkových světlometů. |
| F35 | 15A/20A | Systém řízení motoru |
| F36 | 7,5A | Žárovka pravého světlometu |
| F37 | 25A | Modul řízení vyhřívání sedadla |
| F38 | 30A | Modul řízení převodovky (TCM) |
| F39 | 10A/15A | Žárovka pravého potkávacího světlometu |
| F40 | 30A | Modul řízení ventilátoru klimatizace/teplovzdušného topení |
| F41 | 10 A | Motor zadního stěrače |
| F42 | 15A | Zásuvka zapalovače cigaret 12 V |
| F43 | 15A | Modul multifunkčního řízení |
| F44 | 5A | Systém varování |
| F45 | 15A | Audio systém |
| F46 | 20A | Osvětlení světlometů |
| F47 | 20A | Jednotka řízení napájení na palubě;
Motor stěrače předního skla. |
| F48 | 25A | Modul multifunkčního řízení |
| F49 | 15A/30A | Relé palivového čerpadla;
Relé napájení paliva. |
| F50 | 25A | Modul řízení funkce dveří, řidič |
| F51 | 25A | Modul řízení funkce dveří spolujezdce |
| F52 | 30A | Regulátor levých zadních dveří;
Regulátor pravých zadních dveří. |
| F53 | 30A | Modul multifunkčního řízení |
| F54 | 15A | Přední mlhová světla |
| F55 | 15A/20A | Systém řízení motoru |
| F56 | 15A | Denní světla |
| F57 | 15A | Modul multifunkčního řízení |
| F58 | 20A | Čerpadlo podtlaku posilovače brzd |
| F59 | 10A/15A | Žárovka levého potkávacího světlometu |
| F60 | 15A | Audio systém |

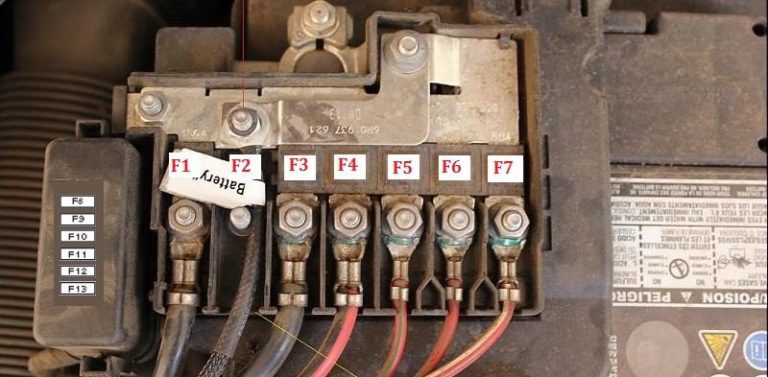

Hlavní pojistková skříňka
Přiřazení pojistek v hlavní pojistkové skříňce
| Č. | Ampéry [A] | Popis |
|---|---|---|
| F1 | 150A/175A | Alternátor |
| F2 | 30A | Modul řízení plynového paliva |
| F3 | 110A | |
| F4 | 50A | Modul řízení asistence řízení |
| F5 | 40A | Modul řízení ABS |
| F6 | 40A | Modul řízení motoru ventilátoru chlazení |
| F7 | 50A | Zapalovací svíčky |
| F8 | 25A | Modul řízení ABS |
| F9 | 30A | Modul řízení motoru ventilátoru chlazení |
| F10 | 5A | Modul řízení motoru ventilátoru chlazení |
| F11 | 10 A | Modul řízení ABS |
| F12 | 5A | Modul řízení multifunkční |
| F13 | 30A | Modul řízení převodovky (TCM) |

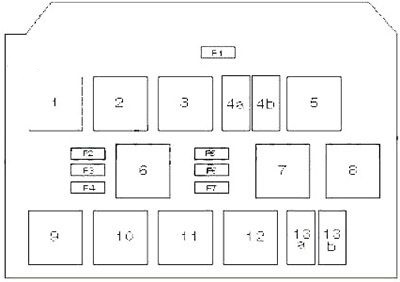

Řídicí jednotka napájení na palubě
Řídicí jednotka napájení na palubě
| Č. | Ampéry [A] | Popis |
|---|---|---|
| Č. | Ampéry [A] | Popis |
| 1 | ||
| 2 | ||
| 3 | Relé hlavních obvodů startování | |
| 4a | Relé potkávacích světel | |
| 4b | Relé startéru systému napájení | |
| 5 | Relé ochrany ABS | |
| 6 | Benzín:
Relé palivového čerpadla (FP) |
|
| 7 | Relé blokování startéru | |
| 8 | Relé pomocných obvodů startování | |
| 9 | Relé čerpadla ostřikovače světlometů |
| Č. | Ampéry [A] | Popis |
|---|---|---|
| 10 | Relé obvodů pomocného napájení (08.09) | |
| 11 | ||
| 12 | ||
| 13a | Relé motoru startéru | |
| 13b | Pomocné relé topení | |
| F1 | 30A | Modul řízení otevírací střechy |
| F2 | 40A | Vyhřívač chladicí kapaliny motoru |
| F3 | 40A | Vyhřívač chladicí kapaliny motoru |
| F4 | 40A | Vyhřívač chladicí kapaliny motoru |
| F5 | 20A | Modul řízení přívěsu |
| F6 | 20A | Modul řízení přívěsu |
| F7 | 15A | Modul řízení přívěsu |
