Citroën Berlingo (1996-2011) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Citroën Berlingo 1996‑2011, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Citroen Berlingo (M49, M59) (1996-2011) – schéma pojistkové skříňky
Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Pojistka zapalovače cigaret – Pojistková skříňka v kabině – Pojistka č. 122/30A
Pojistka na BSI (inteligentní modul distribuce energie) LHD.
od 1. března 2002.
Schéma pojistkové skříňky
Pojistka 1
Systém Multiplex
15,0 A
Pojistka 2
Elektrická okna;
Otevírací střecha.
30,0 A
Pojistka 3
Kompresor klimatizace
15,0 A
Pojistka 4
Vyhřívaná zrcátka
Vyhřívané zadní sklo
30,0 A
Pojistka 5
Stěrač předního skla
25,0 A
Pojistka 6
Centrální zamykání
20,0 A

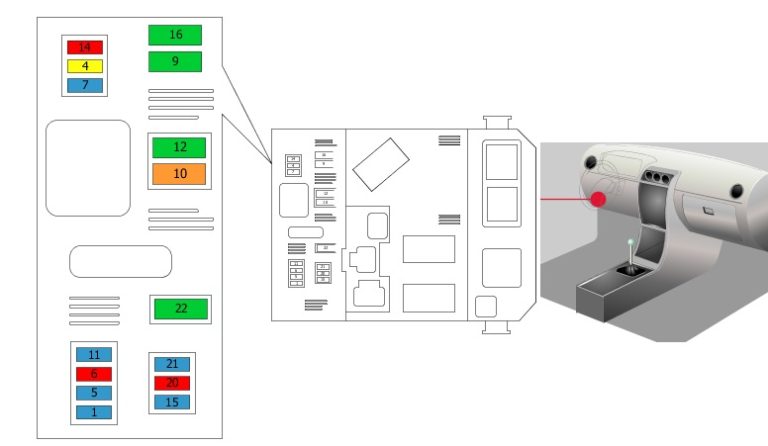

Pojistka na BSI (inteligentní modul distribuce energie) LHD, od 4. listopadu 2002.
Pojistka 1
Napájení diagnostické zásuvky
Zásuvka pro přívěs
Motor stěrače zadního skla
15,0 A
Pojistka 4
Modul spínače hodin
Rádio
Multifunkční displej
Alarmový systém 20,0 A
Pojistka 5
Siréna poplachu 15,0 A
Pojistka 6
Diagnostická zásuvka
Senzor hladiny chladicí kapaliny 10,0 A
Pojistka 7
Senzor deště
Systém denního svícení 15,0 A
Pojistka 9
Relé motoru 30,0 A
Pojistka 10
Zpětné zrcátko
Vyhřívané přední sklo 40,0 A
Pojistka 11
Motor stěrače zadního skla 15,0 A
Pojistka 12
Přední elektrická okna
Spínač otevírací střechy
Ovladač okna 30,0 A
Pojistka 14
Pojistková skříňka v motorovém prostoru
Airbag
Napínače bezpečnostních pásů
Modul spínačů
10,0 A
Pojistka 15
Přístrojová deska
Rádio
Multifunkční displej
Asistence při parkování řídicí jednotka
15,0 A
Pojistka 16
Centrální zamykání
30,0 A
Pojistka 20
Pravé zadní světlo
10,0 A
Pojistka 21
Levé zadní světlo
Dodatečné brzdové světlo
15,0 A
Pojistka 22
Zpětné zrcátko
Přední zapalovač cigaret
Vnitřní světlo
Vnitřní osvětlení
Zásuvka 12V vzadu
Spínač klimatizace
30,0 A

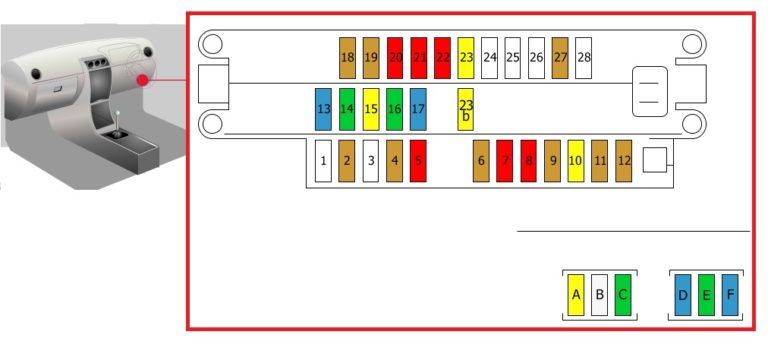

Pojistková skříňka v kabině (1997-2002) (RHD)
Přiřazení pojistek
Pojistka 1
Napínač a odbočka předního airbagu
Pojistka 2
Přístrojová deska
Diagnostická zásuvka
5,0 A
Pojistka 3
Nepoužívá se
Pojistka 4
BSI (inteligentní modul distribuce energie)
5,0 A
Pojistka 5
Spínač
10,0 A
Pojistka 6
Hodinky
Multifunkční LED
Ovládání kódu
5,0 A
Pojistka 7
Relé ventilátoru chlazení
Senzor teploty vody
Vstřikovací relé
Řídicí jednotka vstřikování
10,0 A
Pojistka 8
Vnitřní osvětlení
Rádio
Multifunkční relé
10,0 A
Pojistka 9
BSI (inteligentní modul distribuce energie)
5,0 A
Pojistka 10
Motor stěrače zadního skla
20,0 A
Pojistka 11
Rádio
Klimatizace
Zapalovač cigaret
Vnitřní osvětlení
Multifunkční displej
5,0 A
Pojistka 12
Zadní mlhové světlo
5,0 A
Pojistka 13
Relé vyhřívaných sedadel
15,0 A
Pojistka 14
Relé stěračů světlometů
30,0 A
Pojistka 15
Zásuvka 12 V
20,0 A
Pojistka 16
Relé ventilátoru
30,0 A
Pojistka 17
Akustický signál 15,0 A
Pojistka 18
Levé světlo polohy
Pravé zadní světlo
5,0 A
Pojistka 19
Pravé světlo polohy
Levé zadní světlo
Osvětlení registrační značky
5,0 A
Pojistka 20
Levé potkávací světlo
10,0 A
Pojistka 21
Pravé potkávací světlo
10,0 A
Pojistka 22
Multifunkční displej
Zpětné zrcátko pro spolujezdce
10,0 A
Pojistka 23
Zapalovač cigaret
20,0 A
Pojistka 23b
Zapalovač cigaret
20,0 A
Pojistka 24
Nepoužívá se
Pojistka 25
Nepoužívá se
Pojistka 26
Nepoužívá se
Pojistka 27
Stěrače
Ostřikovače světlometů
5,0 A
Pojistka 28
Nepoužívá se
Pojistka A
Centrální zamykání
Odemknutí zadních dveří/zavazadlového prostoru
20,0 A
Pojistka B
Přední stěrače
25,0 A
Pojistka C
Vyhřívané zadní sklo a zrcátka
30,0 A
Pojistka D
Stěrač zadního skla
Klimatizace
15,0 A
Pojistka E
Elektrická okna
Otevírací střecha
30,0 A
Pojistka F
Přístrojová deska
15,0 A

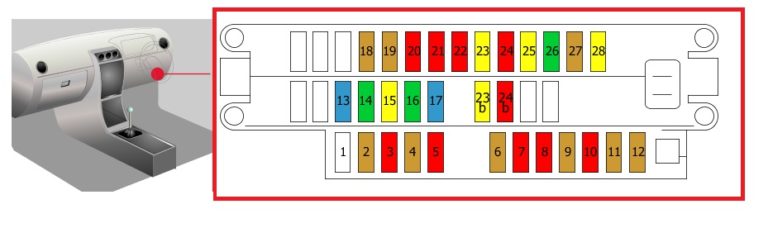

Pojistková skříňka v kabině RHD (od 5. června 2001)
Pojistka 1
Pojistka napínače a odbočka předního airbagu
Pojistka 2
Přístrojová deska
Diagnostická zásuvka
Spínač klimatizace
Spínač, výstražná světla
5,0 A
Pojistka 3
Nepoužívá se
10,0 A
Pojistka 4
BSI (inteligentní modul distribuce energie)
5,0 A
Pojistka 5
Spínač brzdových světel
10,0 A
Pojistka 6
Multifunkční LED hodinky
Relé potkávacích světel
Diagnostická zásuvka
5,0 A
Pojistka 7
Relé ventilátoru chlazení
Teplota chladicí kapaliny motoru (ECT)
Vstřikovací relé
Řídicí jednotka vstřikování
Elektromagnet(y) čištění nádrže
10,0 A
Pojistka 8
Vnitřní osvětlení
Rádio
Multifunkční displej
Navigační řídicí jednotka
10,0 A
Pojistka 9
BSI (inteligentní modul distribuce energie)
5,0 A
Pojistka 10
Nepoužívá se
10,0 A
Pojistka 11
Ohřívač
Rádio
Klimatizace
Zapalovač cigaret
Vnitřní osvětlení
Multifunkční displej
5,0 A
Pojistka 12
Výstražné světlo zadních světel
5,0 A
Pojistka 13
Relé vyhřívaných sedadel
15,0 A
Pojistka 14
Relé ostřikovačů světlometů
30,0 A
Pojistka 15
Zásuvka 12 V
20,0 A
Pojistka 16
Ventilátor klimatizace
30,0 A
Pojistka 17
Signál
akustický 15,0 A
Pojistka 18
Levé světlo polohy
Pravé zadní světlo
5,0 A
Pojistka 19
Pravé světlo polohy
Levé zadní světlo
Osvětlení registrační značky
5,0 A
Pojistka 20
Levé potkávací světlo
Výstražné světlo přístrojové desky
10,0 A
Pojistka 21
Pravé potkávací světlo
Spínač světlometů
10,0 A
Pojistka 22
Multifunkční displej
Zpětné zrcátko pro spolujezdce
Navigační řídicí jednotka
Světlo na čtení
10,0 A
Pojistka 23
Zapalovač cigaret
20,0 A
Pojistka 23b
Zapalovač cigaret
20,0 A
Pojistka 24
Rádio
10,0 A
Pojistka 24b
Rádio
10,0 A
Pojistka 25
Stěrač zadního skla
20,0 A
Pojistka 26
Nepoužívá se
30,0 A
Pojistka 27
Spínač stěračů, přední a zadní
BSI
Ovladač ostřikovačů světlometů

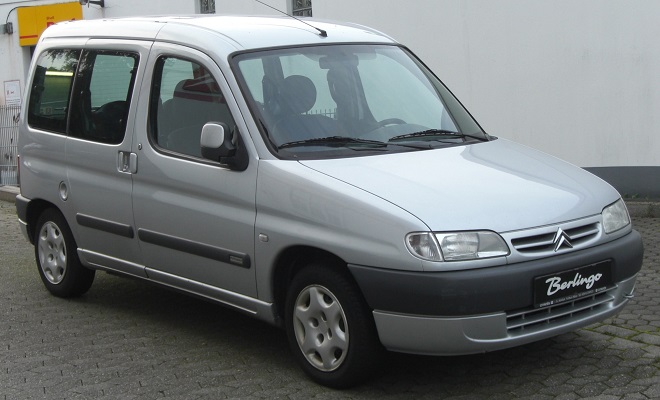

O Citroen Berlingo (1996-2011)
Citroen Berlingo, vyráběný v letech 1996 až 2011, je praktické a všestranné vozidlo, které se často používá jako rodinné auto nebo malé užitkové vozidlo. Tento model je známý svou prostorností a flexibilitou interiéru, což ho činí ideálním pro přepravu osob i nákladu. Citroen Berlingo nabízí různé možnosti motorů, včetně benzinových a dieselových variant, které poskytují spolehlivý výkon a efektivní spotřebu paliva. Vozidlo je oblíbené pro svou robustnost a jednoduchost údržby, což z něj činí populární volbu mezi řidiči, kteří hledají spolehlivé a praktické řešení pro každodenní potřeby.
Schéma pojistkové skříňky Citroen Berlingo
Tato stránka zobrazuje schéma pojistkové skříňky pro Citroen Berlingo, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru pro cestující, pod palubní deskou, a další může být umístěna v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o jejím uspořádání a funkci.
