Citroën Berlingo II (2008-2018) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Citroën Berlingo II 2008‑2018, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Citroën Berlingo II (2008-2018) – schéma pojistkové skříňky
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v Citroen Berlingo II je pojistka č. 9 v rozložení pojistek přístrojové desky.
Poloha rozložení pojistek
Rozložení pojistek jsou umístěna:
– v dolní části konzoly vlevo za krytem (vpravo v RHD)
– pod kapotou (blízko baterie)
Schéma rozložení pojistek
Rozložení pojistek přístrojové desky
Přiřazení pojistek v rozložení pojistek přístrojové desky
Citroen Berlingo 2 pojistky – popis
| Nr | Ampere [A] | Popis |
|---|---|---|
| 1 | 15 | Zadní stěrač |
| 2 | 30 | Centrální zamykání |
| 3 | 5 | Airbag |
| 4 | 10 | Klimatizace;Diagnostická zásuvka;
Ovládání zrcátek; Paprsek světlometů. |
| 5 | 30 | Elektrická okna |
| 6 | 30 | Zámky |
| 7 | 5 | Zadní osvětlení;Přední osvětlení;
Stropní konzola. |
| 8 | 20 | Audio systém;Displej;
Detekce tlaku pneumatik; alarm a siréna. |
| 9 | 30 | 12V zásuvka přední a zadní |
| 10 | 15 | Středový sloupek |
| 11 | 15 | Spínač zapnutí s nízkým proudem |
| 12 | 15 | Senzor deště a slunečního světla;Airbag. |
| 13 | 5 | Přístrojová deska |
| 14 | 15 | Parkovací senzory;Digitální kontrola klimatizace;
Hands-free sada. |
| 15 | 30 | Centrální zamykání |
| 16 | – | Nepoužívá se |
| 17 | 40 | Vyhřívané zadní sklo/zrcátka |
Pojistky v prostoru pro cestující
Přiřazení pojistek v prostoru pro cestující
Citroen Berlingo 2 pojistky – popis
| Nr | Ampere [A] | Popis |
|---|---|---|
| 1 | – | Nepoužívá se |
| 2 | 20 | Vyhřívaná sedadla |
| 3 | – | Nepoužívá se |
| 4 | 15 | Relé pro sklápěcí zrcátka |
| 5 | 15 | Relé pro zásuvku chladicích zařízení |

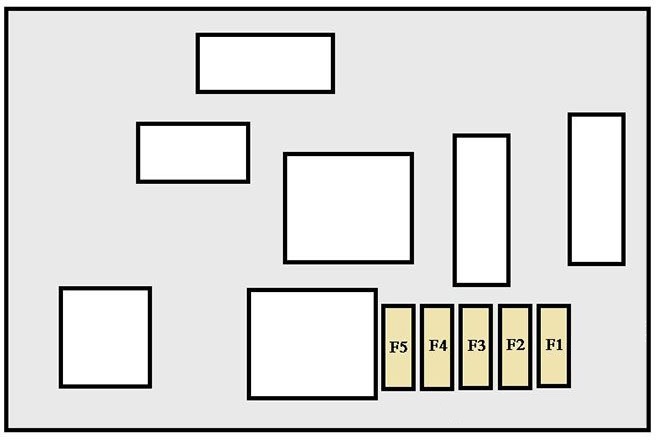

Pojistky kabiny tahače/tažného zařízení/konstruktérů karoserií/platformy
Přiřazení pojistek CAB
| Nr | Ampere [A] | Popis |
|---|---|---|
| 1 | 15 | Nepoužívá se |
| 2 | 15 | Startování;Relé práce generátoru. |
| 3 | 15 | Napájení přívěsu 12 V |
| 4 | 15 | Stálé napájení pro modifikátory |
| 5 | 40 | Varovná světla |
Rozložení pojistek v motorovém prostoru
Přiřazení pojistek v motorovém prostoru Rozložení pojistek
| Nr | Ampere [A] | Popis |
|---|---|---|
| 1 | 20 | Řízení motoru |
| 2 | 15 | Klaksón |
| 3 | 10 | Čerpadlo ostřikovače předního a zadního |
| 4 | 20 | Čerpadlo ostřikovače světlometů nebo LED |
| 5 | 15 | Komponenty motoru |
| 6 | 10 | Senzor úhlu řízení; DSC. |
| 7 | 10 | Spínač brzdy; Spínač spojky. |
| 8 | 25 | Motor startování |
| 9 | 10 | Motor světlometu; Řídicí jednotka parkování. |
| 10 | 30 | Komponenty motoru |
| 11 | 40 | Nepoužívané |
| 12 | 30 | Stěrače |
| 13 | 40 | Integrované systémové rozhraní |
| 14 | 30 | Čerpadlo |
| 15 | 10 | Pravý světlomet s tlumeným světlem |
| 16 | 10 | Levý světlomet s tlumeným světlem |
| 17 | 15 | Pravý světlomet s dálkovým světlem |
| 18 | 15 | Levý světlomet s dálkovým světlem |
O Citroën Berlingo II (2008-2018)
Citroën Berlingo II, vyráběný v letech 2008 až 2018, je populární model mezi kompaktními MPV vozidly. Tento automobil je známý svou prostorností a flexibilním interiérem, který je ideální pro rodiny i podnikatelské účely. Berlingo II nabízí různé možnosti motorizace, včetně benzínových a dieselových motorů, které poskytují vyvážený výkon a efektivní spotřebu paliva. Díky své robustní konstrukci a praktickým řešením, jako jsou posuvné boční dveře, se Berlingo II stalo oblíbeným vozidlem v městském i venkovském prostředí.
Schéma pojistkové skříňky Citroën Berlingo II
Tato stránka zobrazuje schéma pojistkové skříňky pro Citroën Berlingo II, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla pod přístrojovou deskou nebo v motorovém prostoru. Naše schéma zobrazuje čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což umožňuje jednoduchou orientaci při výměně pojistek. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, a proto je důležité mít k dispozici přesné a aktuální schéma pojistkové skříňky.
