DS3 (2017-2020) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky DS 3 2017‑2020, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – DS3
Vztahuje se na vozidla vyrobená v letech:
2017, 2018, 2019, 2020.
Pro zapalovač cigaret (zásuvky napájení) v DS3 je zodpovědná pojistka F9 v pojistkové skříňce přístrojové desky.

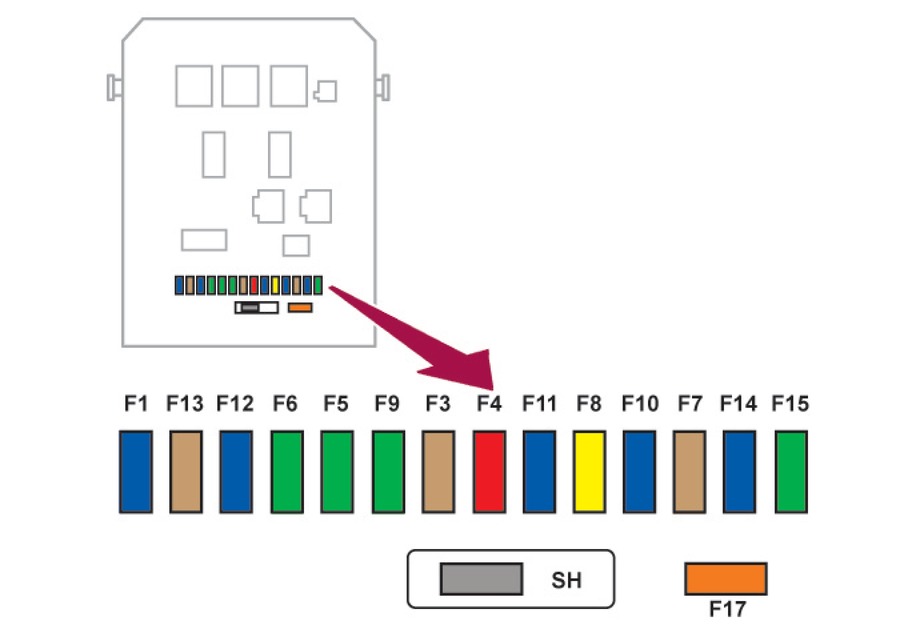

Pojistková skříňka přístrojové desky
Vozidla s volantem nalevo:
Pojistková skříňka se nachází v dolní části přístrojové desky (vlevo).
Odstraň kryt potažením na stranu, úplně odstraň kryt.
Vozidla s volantem napravo:
Pojistková skříňka se nachází v prostoru pro cestující.
Otevři kryt prostoru pro cestující, odstraň kryt pojistkové skříňky potažením na stranu, úplně odstraň kryt.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 15 A | Zadní stěrač. |
| F2 | – | Není použito. |
| F3 | 5 A | Jednotka řízení airbagů a předpínačů bezpečnostních pásů |
| F4 | 10 A | Klimatizace;Spínač spojky;
Elektrochromatické zrcátko; Čerpadlo filtru pevných částic (Diesel); Diagnostický port; Senzor průtoku vzduchu (Diesel). |
| F5 | 30 A | Panel elektrických oken;Elektrické ovládání okna spolujezdce;
Elektrický motor předního okna. |
| F6 | 30 A | Elektrický motor okna řidiče. |
| F7 | 5 A | Stropní lampa, osvětlení odkládací schránky |
| F8 | 20 A | Multifunkční displej;Audio systém;
Navigační rádio; Řídicí jednotka alarmu; Alarmová siréna. |
| F9 | 30 A | Port 12 V;Napájení pro navigaci. |
| F10 | 15 A | Ovládací prvky na volantu. |
| F11 | 15 A | Zapalování;Diagnostický port;
Ovladač automatické převodovky. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F12 | 15 A | Senzor deště a slunečního záření;Relé přívěsu. |
| F13 | 5 A | Hlavní spínač;Skupina relé motoru. |
| F14 | 15 A | Kontrolér senzorů parkování;Kontrolér airbagů;
Přístrojová deska; Digitální klimatizace; USB zásuvka; Hi-Fi zesilovač. |
| F15 | 30 A | Centrální zamykání. |
| F 16 | – | Nepoužívá se. |
| F17 | 40 A | Ohřívání a odmrazování zadního okna a bočních zrcátek. |
| CII | – | Obcházení PARC. |
| FH36 | 5 A | Relé přívěsu. |
| FH37 | – | Nepoužívá se. |
| FH38 | 20 A | Hi-fi zesilovač. |
| FH39 | 20 A | Vyhřívaná sedadla |
| FH40 | 40 A | Relé přívěsu. |

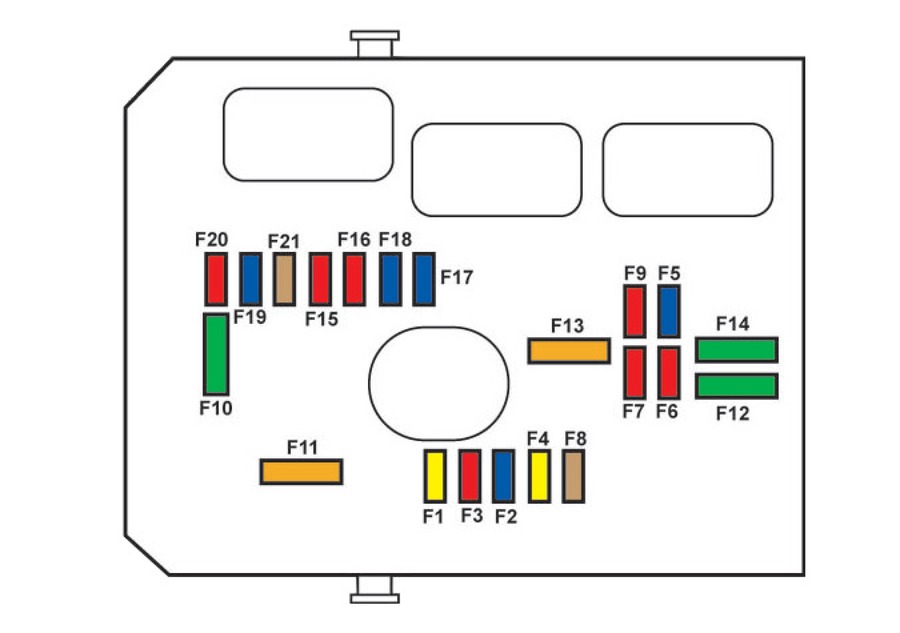

Pojistková skříňka v motorovém prostoru
Nachází se v motorovém prostoru blízko baterie (vlevo).
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 20 A | Napájení řídicí jednotky motoru;Relé řízení chladicího ventilátoru;
Hlavní multifunkční relé řízení motoru; Čerpadlo vstřikování (nafta). |
| F2 | 15 A | Klaksón. |
| F3 | 10 A | Kapalina na mytí oken, přední a zadní. |
| F4 | 20 A | LED lampy. |
| F5 | 15 A | Naftový ohřívač (nafta);Čerpadlo aditiva pro filtry pevných částic (nafta);
Senzor průtoku vzduchu (nafta); Předehřev; Elektromagnetické ventily (VTi). |
| F6 | 10 A | Řídicí jednotka ABS/DSC;Sekundární nouzový spínač. |
| F7 | 10 A | Elektrický posilovač řízení;Automatická převodovka. |
| F8 | 25 A | Řízení startovacího motoru. |
| F9 | 10 A | Jednotka přepínání a ochrany (nafta). |
| F10 | 30 A | Palivový ohřívač (nafta);Předehřev (nafta);
Palivové čerpadlo (VTi); Vstřikovače; Zapalovací cívky (benzín). |
| F11 | 40 A | Ventilátor ohřívače. |
| F12 | 30 A | Přední stěrač pomalý/rychlý. |
| F13 | 40 A | Napájení rozhraní integrovaného systému (pozitivní zapnutí). |
| F14 | 30 A | Napájení Valvetronic (VTi). |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F15 | 10 A | Pravé potkávací světla. |
| F 16 | 10 A | Levé potkávací světla. |
| F17 | 15 A | Levé poziční světla. |
| F18 | 15 A | Pravé dálkové světla. |
| F19 | 15 A | Senzory kyslíku a elektroventily (VTi); Elektroventily (Diesel);
Elektroventil EGR (Diesel). |
| F20 | 10 A | Čerpadla; Elektronický termostat (VTi);
Časovaný elektroventil (THP); Senzor vody v palivu (Diesel). |
| F21 | 5 A | Napájení ovládání ventilátorové jednotky; ABS/DSC;
Turbo čerpadlo (THP). |
| MF1* | 60 A | Ventilátorová jednotka. |
| MF2* | 30 A | Čerpadlo ABS/DSC. |
| MF3* | 30 A | Elektroventily ABS/DSC. |
| MF4* | 60 A | Napájení rozhraní integrovaného systému (BSI). |
| MF5* | 60 A | Napájení rozhraní integrovaného systému (BSI). |
| MF6* | 30 A | Přídavný chladicí ventilátor (THP). |
| MF7* | 80 A | Pojistková skříňka přístrojové desky. |
| MF8* | – | Nepoužívá se. |
| * Maxi pojistky poskytují dodatečnou ochranu pro elektrické obvody. Jakákoli práce na maxi pojistkách musí být provedena autorizovaným servisním střediskem CITROËN nebo specializovanou dílnou. |
