Citroën Jumpy/SpaceTourer (2020-2022) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Citroën Jumpy/SpaceTourer 2020‑2022, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Citroën Jumpy/SpaceTourer
Týká se vozidel vyrobených v letech:
2020, 2021, 2022.
Pojistky palubní desky
Vozidla s volantem nalevo: Pojistka se nachází v dolní palubní desce (vlevo).
Odstraňte kryt tahem v horním levém rohu a poté v pravém.
Vozidla s volantem napravo: Pojistka se nachází na levé straně odkládací schránky.
Odstraňte kryt tahem v horním levém rohu a poté v pravém.

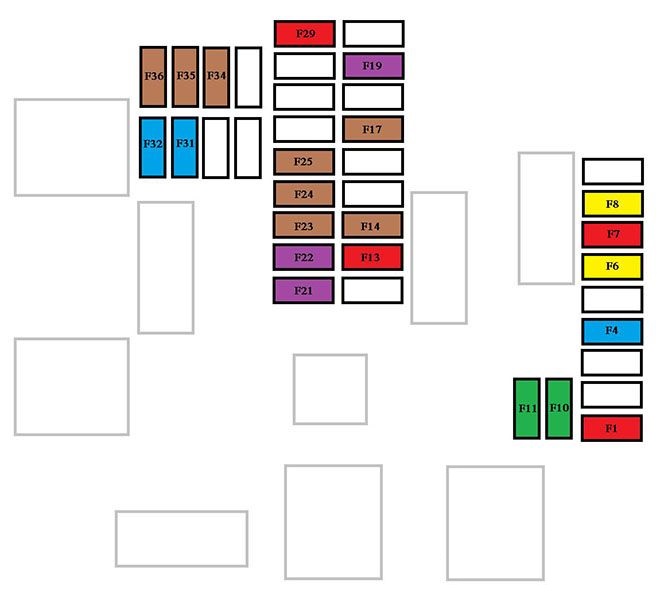

Pojistky palubní desky Verze 1 (Eco)
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| F1 | 10 | Elektrický posilovač řízení;Spínač spojky. |
| F4 | 15 | Klaksón. |
| F5 | 20 | Čerpadlo předního a zadního stěrače. |
| F6 | 20 | Čerpadlo předního a zadního stěrače. |
| F7 | 10 | Příslušenství 12 V vzadu. |
| F8 | 20 | Jednoduchá nebo dvojitá zadní lavalunetta. |
| F10/F11 | 30 | Zámky vpředu a vzadu – vnější, vnitřní. |
| F13 | 10 | Ovládání klimatizace vpředu;Ovládání autorádia;
Řadicí páka; Displej s vysokým rozlišením. |
| F14 | 5 | Nouzové volání |
| F17 | 5 | Přístrojová deska. |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F19 | 3 | Ovládací prvky na volantu. |
| F21 | 3 | Systém „Keyless Entry and Start“ nebo spínač zapínání. |
| F22 | 3 | Senzor deště a světla;Multifunkční kamera pro detekci. |
| F23 | 5 | Bezpečnostní pás odepnutý nebo nezapnutý (displej). |
| F24 | 5 | Dotykový displej;Kamera pro couvání;
Senzory parkování. |
| F25 | 5 | Airbag. |
| F29 | 20 | Audio systém;Dotykový displej;
CD přehrávač; Navigace. |
| F31 | 15 | Audio systém (baterie +). |
| F32 | 15 | Napájení příslušenství 12 V vpředu. |
| F34 | 5 | Systém monitorování mrtvého úhlu;Elektrické ovládání bočních zrcátek. |
| F35 | 5 | Vyhřívané trysky ostřikovače;Nastavení výšky světlometů. |
| F36 | 5 | Nabíječka na baterky;Zadní čtecí světlo. |
Pojistky palubní desky, verze 2 (kompletní)
| Číslo | Ampéry [A] | Funkce |
|---|---|---|
| Číslo | Ampéry [A] | Funkce |
| F1 | 3 | Systém „Keyless Entry and Start“ nebo spínač pro startování. |
| F5 | 5 | Dotyková obrazovka;Kamera pro couvání;
Senzory parkování. |
| F7 | 10 | Ovládání klimatizace vzadu;Hi-Fi zesilovač. |
| F8 | 20 | Jednoduché nebo dvojité zadní umyvadlo. |
| F10/F11 | 30 | Přední a zadní zámky – vnější, vnitřní. |
| F12 | 3 | Alarm. |
| F17 | 10 | Příslušenství 12 V vzadu. |
| F18 | 5 | Nouzové a asistenční volání. |
| F21 | 3 | Nabíječka na baterky;Zadní čtecí světlo. |
| F22 | 3 | Světlo v odkládací schránce;Zadní čtecí lampy. |
| Číslo | Ampéry [A] | Funkce |
|---|---|---|
| F23 | 5 | Systém monitorování mrtvého úhlu;Elektrické ovládání bočních zrcátek. |
| F24 | 5 | Ovládací prvky na volantu. |
| F25 | 5 | Nastavení výšky předních světlometů. |
| F26 | 3 | Bezpečnostní pás uvolněný nebo nezapnutý (displej). |
| F27 | 3 | Senzor deště a světla;Multifunkční detekční kamera. |
| F28 | 10 | Ovládání klimatizace vpředu;Ovládání autorádia;
Řadicí páka; Head-up displej. |
| F30A nebo B | 15 | Audio systém (baterie +). |
| F31 | 5 | Airbag. |
| F33 | 15 | Příslušenství 12 V vpředu. |
| F35 | 5 | Přístrojová deska. |
| F36 | 20 | Audio systém;Dotykový displej;
CD přehrávač; Navigace. |
Pojistky v motorovém prostoru
Poloha pojistky
Nachází se v motorovém prostoru blízko baterie.
Abyste se dostali, uvolněte dva háky A a odstraňte kryt.
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| F12 | 5 | Trysky vyhřívaného stěrače. |
| F14 | 25 | Čerpadlo předního a zadního stěrače. |
| F15 | 5 | Přední radar a nouzové brzdění; Elektrický posilovač řízení. |
| F17 | 10 | Integrované systémové rozhraní. |
| F19 | 30 | Motor předního stěrače. |
| F20 | 15 | Čerpadlo předního a zadního stěrače. |
| F21 | 20 | Čerpadlo stěrače světlometů. |
| F22 | 15 | Klakson. |
| F23 | 15 | Světlomet pravého potkávacího světla. |
| F24 | 15 | Světlomet levého potkávacího světla. |
O Citroën Jumpy/SpaceTourer (2020-2022)
Citroën Jumpy/SpaceTourer (2020-2022) je moderní a všestranné vozidlo, které je ideální pro rodiny i podnikatele. Tento model nabízí prostorný interiér s možností variabilního uspořádání sedadel, což z něj činí ideální řešení pro přepravu osob i nákladu. Vozidlo je vybaveno pokročilými technologiemi, které zvyšují komfort a bezpečnost jízdy. Citroën Jumpy/SpaceTourer je dostupný s různými motorizacemi včetně dieselových a benzinových motorů, které poskytují optimální výkon a efektivitu. Díky své robustní konstrukci a modernímu designu je tento model oblíbenou volbou mezi řidiči, kteří hledají spolehlivé a praktické vozidlo.
Schéma pojistkové skříňky Citroën Jumpy/SpaceTourer
Tato stránka zobrazuje schéma pojistkové skříňky pro Citroën Jumpy/SpaceTourer, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou a v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které jsou jimi chráněny. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správné funkce elektrických zařízení ve vozidle a její správné pochopení může pomoci předejít mnoha problémům.
