Citroen Saxo (1996-2003) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Citroën Saxo 1996‑2003, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Citroen Saxo – schéma pojistkové skříňky
Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

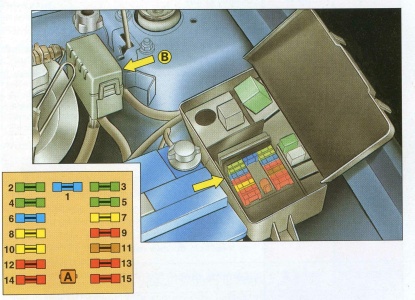

Motorový prostor
Popis
- 15A – EBU
- 30A – ABS
- 30A – Ventilační systém s elektrickým ventilátorem
- 30A – ABS
- 30A – Přídavný ventilátor
- 15A – Přední mlhová světla
- 20A – Denní světla
- 20A – Ostřikovač světlometů
- 10A – TNVD
- 20A – Směrovka ABS
- 5A – Senzor kyslíku
- 10A – Levý potkávací světlomet
- 10A – Pravý potkávací světlomet
- 10A – Levý dálkový světlomet
- 10A – Pravý dálkový světlomet.

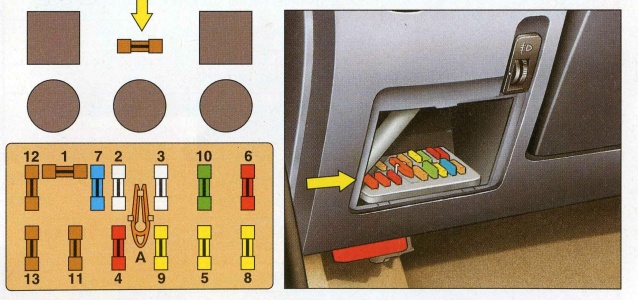

Kabina
Pojistková skříňka se nachází pod přístrojovou deskou vlevo, pod ochranným krytem, nad páčkou pro uvolnění kapoty.
Popis
- 5A – Přístrojová deska
- 25A – Klimatizace – Vyhřívané zadní sklo – Vyhřívaná zrcátka
- 25A –
- 10A nebo 30A – Navigační světlo – Hodiny – Elektrické ovládání oken – Elektrická zrcátka – Rádiový přijímač – Elektrický pohon dveří
- 20A – Klakson – Světlo zapalovače cigaret – Ukazatel teploty motoru
- 10A – Alarm
- 15A – Brzdové světlo – Signál couvání – Diagnostický konektor
- 20A – Vnitřní osvětlení – Paměť záznamníku – Diagnostická zásuvka – Paměť hodin – Dálkové ovládání
- 20A – Motor stěračů – Čerpadlo ostřikovače skel
- 30A –
- 5A – Zadní mlhová světla
- 5A – Parkovací světla – Pravá směrovka
- 5A – Levá směrovka
- 5A – Relé pro deaktivaci kompresoru
O Citroen Saxo (1996-2003)
Citroen Saxo je kompaktní automobil, který se vyráběl v letech 1996 až 2003. Tento model byl oblíbený zejména pro svou spolehlivost a ekonomický provoz. Saxo bylo dostupné v různých verzích karoserie, včetně třídveřového a pětidveřového hatchbacku. Pod kapotou se mohly nacházet různé motory, od menších benzinových jednotek o objemu 1.0 litru až po výkonnější 1.6litrové motory. Díky své kompaktnosti a jednoduchému ovládání byl Citroen Saxo oblíbený zejména mezi městskými řidiči, kteří ocenili jeho manévrovatelnost a úspornost.
Schéma pojistkové skříňky Citroen Saxo
Tato stránka zobrazuje schéma pojistkové skříňky pro Citroen Saxo, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
