Land Rover Discovery (1989-1998) – pojistková skříňka
Land Rover Discovery – schéma pojistek
Rok výroby: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998.

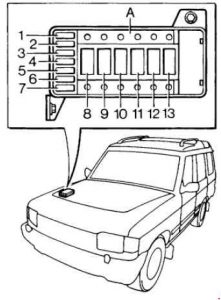

Pojistková skříňka v motorovém prostoru
| Číslo |
Ampéráž [A] |
Popis |
| 1 | 30 | Vyhřívané zadní sklo |
| 2 | 20 | Světlomety |
| 3 | 30 | Klimatizace |
| 4 | 30 | Výstražná světla, klakson |
| 5 | 30 | Antiblokovací brzdy |
| 6 | 5 | Palivové čerpadlo |
| 7 | 20 | Napájecí systém |
| 8 | Čerpadlo ABS | |
| 9 | Okruhy zapalování | |
| 10 | Osvětlení | |
| 11 | Ovládání oken;
Centrální zamykání dveří; Ventilátor vzadu. |
|
| 12 | Topení;
Klimatizace. |
|
| 13 | Generátor |

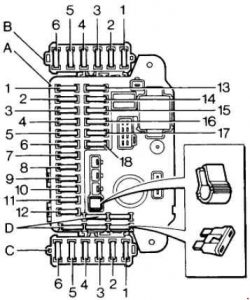

Pojistková skříňka
| Číslo |
Ampéráž [A] |
Popis |
| 1 | 15 | Brzdová světla;
Směrová světla. |
| 2 | 10 | Levé boční světlo |
| 3 | 10 | Rádio/kazeta/CD přehrávač |
| 4 | 10 | Pravé dálkové světlo |
| 5 | 10 | Levé dálkové světlo |
| 6 | 20 | Zapalovač |
| 7 | 10 | Airbag SRS |
| 8 | 10 | Pravé boční světlo |
| 9 | 10 | Zadní mlhová světla |
| 10 | 10 | Pravé potkávací světlo |
| 11 | 10 | Levé potkávací světlo |
| 12 | 10 | Multifunkční jednotka |
| 13 | 10 | Napájení zapalování pro multifunkční jednotku |
| 14 | 10 | Přístroje;
Hodiny; Snímač rychlosti; SRS (sekundární). |
| 15 | 10 | Klimatizace;
Okna. |
| 16 | 20 | Ostřikovače a stěrače – přední |
| 17 | 10 | Startovací motor, žhavicí svíčka |
| 18 | 10 | Ostřikovače a stěrače – zadní;
Zrcátka; Tempomat. |
| Satellit “B” | ||
| 1 | 30 | Elektrická okna – přední |
| 2 | 30 | Elektrická okna – zadní |
| 3 | 10 | Antiblokovací brzdy |
| 4 | 15 | Centrální zamykání dveří |
| 5 | 30 | Elektrická střecha |
| 6 | 20 | Světla přívěsu |
| Satellit “C” | ||
| 1 | 15 | Alarm proti krádeži |
| 2 | Ostřikovače světlometů | |
| 3 | Řízení motoru | |
| 4 | 5 | Antiblokovací brzdy |
| 5 | 10 | Alarm proti krádeži |
| 6 | 25 | Zadní klimatizace;
Topení. |
O Land Rover Discovery (1989-1998)
Land Rover Discovery, vyráběný v letech 1989 až 1998, je ikonickým modelem britské automobilky, který si získal popularitu díky své robustnosti a schopnostem v terénu. Tento model byl navržen tak, aby poskytoval pohodlí a praktičnost pro rodinné výlety, ale zároveň byl schopen zvládnout i náročné terénní podmínky. Discovery nabízel různé možnosti motorů, včetně benzinových a dieselových variant, což umožňovalo řidičům vybrat si podle svých preferencí a potřeb. Díky svému designu a technickým vlastnostem se stal oblíbeným mezi nadšenci off-road jízdy.
Schéma pojistkové skříňky Land Rover Discovery
Tato stránka zobrazuje schéma pojistkové skříňky pro Land Rover Discovery, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. V tomto modelu jsou pojistkové skříňky typicky umístěny pod palubní deskou a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správném používání.
