Land Rover Freelander L314 (1997-2006) – pojistková skříňka
Land Rover Freelander L314 (1997-2006) – schéma pojistek
Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v Land Rover Freelander L314 (1997-2006) je pojistka 9 v pojistkové skříňce.

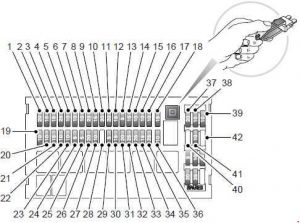

Hlavní pojistková skříňka
2004 –
| Číslo |
Ampér [A] |
Popis |
| 1 | 20 | Ostřikovač skel;
Stěrač předního skla. |
| 2 | 15 | Brzdová světla;
Světla zpátečky. |
| 3 | 15 | Vyhřívaná zrcátka;
Ostřikovač zadního skla. |
| 4 | 25 | Ventilátor topení |
| 5 | 10 | Startování |
| 6 | 10 | Tempomat;
HDC; Zámek startování automatické převodovky. |
| 7 | 10 | Boční světla – levá |
| 8 | 25 | Ovládání okna řidiče |
| 9 | 15 | Zapalovač cigaret |
| 10 | 20 | Zásuvka elektrického příslušenství |
| 11 | 20 | Vyhřívaná sedadla* |
| 12 | 15 | Audio systém –
napájení z baterie vozidla. |
| 13 | 5 | Deaktivace motoru |
| 14 | 15 | Hlavní světla – pravá |
| 15 | 10 | Vnější zrcátka |
| 16 | 10 | Interiérové osvětlení;
Hodiny. |
| 17 | 10 | Boční světla – pravá |
| 18 | 15 | Přístroje/ukazatele |
| 19 | 10 | Hlavní světla – pravá |
| 20 | 10 | Hlavní světla – levá |
| 21 | 15 | Otevírací střecha |
| 22 | 10 | Řízení motoru |
| 23 | 10 | Airbag |
| 24 | 5 | Asistence při parkování |
| 25 | 5 | Brzdy proti zablokování |
| 26 | 20 | Vyhřívané zadní sklo |
| 27 | 10 | Systém zesílení |
| 28 | – | Nepoužívá se |
| 29 | 5 | Elektrická okna |
| 30 | 15 | Přední mlhová světla |
| 31 | 20 | Zvednout/spustit sklo v zadních dveřích |
| 32 | 25 | Zvedák zadního okna – levý |
| 33 | 25 | Zvedák zadního okna – pravý |
| 34 | 15 | Přední potkávací světla – levá |
| 35 | 25 | Zvedák předního spolujezdce |
| 36 | 10 | Zadní mlhová světla |
| 37 | 20 | Centrální zamykání |
| 38 | 10 | Zadní stěrač |
| 39 | 10 | Spínač předních mlhových světel |
| 40 | – | Nepoužívá se |
| 41 | 10 | Alternátor |
| 42 | – | Nepoužívá se |

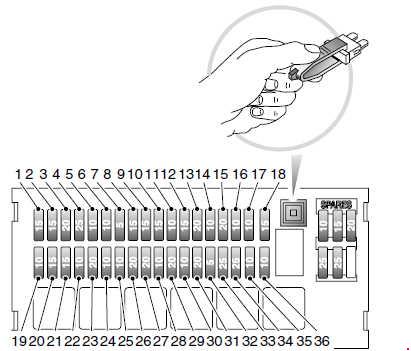

-2003
| Číslo |
Ampér [A] |
Popis |
| 1 | 15 | Ostřikovač oken vzadu;
Vyhřívaná zrcátka. |
| 2 | 15 | Brzdová světla;
Světla zpátečky. |
| 3 | 20 15 * |
Ostřikovač oken;
Stěrač čelního skla. |
| 4 | 25 | Ventilátor topení |
| 5 | 10 | Startování |
| 6 | 10 | Řízení motoru |
| 7 | 5 10 * |
Antiblokovací brzdový systém |
| 8 | 15 | Směrovky |
| 9 | 15 | Systém zesílení |
| 10 | 15 20 * |
Zapalovač cigaret |
| 11 | 10 | Systém zesílení |
| 12 | 15 | Otevírací střecha |
| 13 | 20 25 * |
Zásuvka pro elektrické příslušenství |
| 14 | 10 | Vnitřní osvětlení;
Hodiny; Elektrická zrcátka; Diagnostická zásuvka. |
| 15 | 20 | Centrální zamykání |
| 16 | 10 | Boční světla – pravá |
| 17 | 10 | Elektrická zrcátka |
| 18 | 15 | Hlavní světla – pravá |
| 19 | 10 | Alternátor |
| 20 | 15 | Světlomety s tlumeným světlem – levý |
| 21 | 15 | Přední mlhová světla |
| 22 | 10 | Zadní mlhová světla |
| 23 | 20 | Ohřívač zadního skla |
| 24 | 10 | Světlomety s tlumeným světlem – levý |
| 25 | 10 | Světlomety s tlumeným světlem – pravý |
| 26 | 20 | Sklo – zadní levé |
| 27 | 20 | Sklo – zadní pravé |
| 28 | 10 | Boční světla – levá |
| 29 | 20 | Vyhřívaná sedadla |
| 30 | 10 | Zadní stěrač |
| 31 | 20 | Zvednout/snížit sklo v zadních dveřích |
| 32 | 5 20 * |
Deaktivace motoru,
Brzdy proti zablokování* |
| 33 | 25 20 * |
Sklo – přední levé |
| 34 | 25 20 * |
Sklo – přední pravé |
| 35 | 10 | Tempomat;
Deaktivace motoru. |
| 36 | 10 | Airbag SRS |
| * -2002 | ||
Pojistková skříňka v motorovém prostoru
Pojistková skříňka motorového prostoru se nachází na levé straně motorového prostoru.
2003-
| Č. br |
Ampér [A] |
Popis |
| 1 | 15 | Řízení motoru |
| 2 | 20 | Řízení motoru |
| 3 | 15 | Řízení motoru |
| 4 | 15 | Klimatizace;
Ventilátor chlazení; Automatická převodovka. |
| 5 | 20 | Řízení motoru;
Ventilátor chlazení převodovky; Vyhřívač paliva. |
| 6 | 15 | Klaksón |
| 7 | 15 | Havarijní světla |
| 8 | 30 | Rychlost ventilátoru topení 4 |
| 9 | 10 | Klimatizace |
| 10 | 20 | Systém napájení |

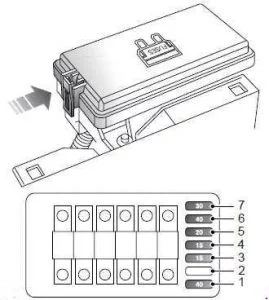

-2002
| Č. br |
Ampér [A] |
Popis |
| 1 | 40 | Ventilátor chlazení |
| 2 | – | – |
| 3 | 15 | Klaksón |
| 4 | 15 | Havarijní světla |
| 5 | 20 | Čerpadlo paliva a vstřikovače paliva |
| 6 | 40 | Ventilátor kondenzátoru |
| 7 | 30 | Elektromagnetický ventil startéru |
| 120 | ALTERNÁTOR | |
| 60 | NAPÁJENÍ 1 | |
| 60 | POJISTKOVÁ SKŘÍŇKA CESTUJÍCÍHO | |
| 60 | NAPÁJENÍ 2 | |
| 60 | OSVĚTLENÍ | |
| 30 | ČERPADLO ABS |

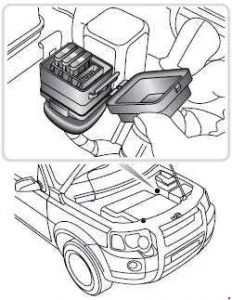

Přídavná pojistková skříňka
V některých vozidlech je nainstalována přídavná pojistková skříňka, obsahující pojistky pro vyhřívané čelní sklo.
| Číslo |
Ampér [A] |
Popis |
| 1 | 30 | Vyhřívané přední sklo – levé |
| 2 | 30 | Vyhřívané přední sklo – pravé |
| 3 | 7.5 | Spínač osvětlení |
| 4 | – | – |

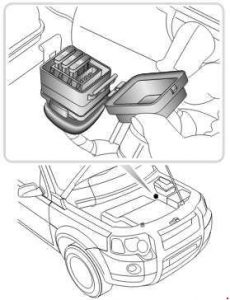

Specifikace pojistek pro vozidla s PTC vytápěním
| Číslo |
Ampér [A] |
Popis |
| 1 |
30 |
PTC ohřívač |
| 2 |
30 |
PTC ohřívač |
| 3 |
30 |
PTC ohřívač |
| 4 |
– |
– |
