Lancia Ypsilon (2003-2016) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Lancia Ypsilon (2003–2016), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Lancia Ypsilon (2003-2011) – schéma pojistky
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Pojistka zapalovače cigaret (zásuvka napájení) v Lancia Ypsilon (2003-2011) je pojistka F44 v pojistkové skříňce.
Pojistková skříňka na přístrojové desce
| Popis | Číslo | Ampéráž [A] |
| Světlomet s tlumeným světlem pravý | F12 | 7,5 |
| Světlomet s tlumeným světlem levý;
Regulátor předních světlometů. |
F13 | 7,5 |
| Int/a pro cívky a relé řídicích
jednotek motorového prostoru; Řídicí jednotka karoserie. |
F31 | 5 |
| +30 světlo předního stropu | F32 | 5 |
| Volné | F33 | – |
| Volné | F34 | – |
| +15 světla couvání;
Měřicí přístroj paliva Multijet; Senzor přítomnosti vody v naftě. |
F35 | 5 |
| +30 odblokování zavazadlového prostoru | F36 | 10 |
| +15 brzdová světla;
Třetí brzdové světlo; Přístrojová deska. |
F37 | 5 |
| Zamykání dveří
(relé uvnitř řídicí jednotky karoserie). |
F38 | 15 |
| +30 navigátor;
Programování audio systému; Audio systém; Ovladač Blue&Me; Systém vytápění a větrání; Diagnostický konektor EOBD. |
F39 | 10 |
| Vyhřívané zadní sklo | F40 | 30 |
| Volný | F41 | – |
| +15 řídicí jednotka ABS;
VDC; senzor náklonu (VDC). |
F42 | 5 |
| Stěrač předního skla;
Čerpadlo ostřikovače předního skla; Ostřikovač zadního skla. |
F43 | 30 |
| Zásuvka;
Zapalovač cigaret. |
F44 | 15 |
| Volný | F45 | – |
| Volný | F46 | – |
| Elektrické okno řidiče | F47 | 20 |
| Elektrické okno spolujezdce | F48 | 20 |
| +15 pro systém vytápění a ventilace;
Centrální ovládací panel na přístrojové desce; Ovládací panel dveří řidiče; Ovládání zrcátek; Ovladač okna řidiče; Otevíratelná střecha; Senzor světla a deště. |
F49 | 5 |
| Systém airbagů | F50 | 7,5 |
| +15 pro nastavení navigátora;
Audio systém; Audio systém (bas); Ovládací prvky na volantu; Ovládací jednotka Blue&Me; Tempomat. |
F51 | 5 |
| Vyhřívané zadní sklo | F52 | 15 |
| +30 přístrojová deska;
Zadní mlhové světlo. |
F53 | 7,5 |
Pojistková skříňka blízko baterie
| Popis | Číslo | Ampéráž [A] |
| Volný | F9 | – |
| Klaksón | F10 | 15 |
| Různé dodatečné služby elektronických vstřikovačů | F11 | 15 |
| Světlomet dálkového světla pravý | F14 | 7,5 |
| Světlomet dálkového světla levý | F15 | 7,5 |
| Základní služby elektronických vstřikovačů
(kromě motoru 1.4 8V) |
F17 | 10 |
| +30 EOBD řídicí jednotka;
Systém elektronického vstřikování; Ventilátor chlazení motoru v sérii; Paralelní cívka relé (motor 1.3 Multijet 90 CV s systémem vytápění a ventilace). |
F18 | 7,5 |
| Kompresor | F19 | 7,5 |
| Volný | F20 | – |
| Palivové čerpadlo
(kromě motoru 1.2 8 V) |
F21 | 15 |
| Základní služby elektronických vstřikovačů
(motor 1,4 16 V, 1,4 8 V); Palivové čerpadlo (motor 1,2 8 V). |
F22 | 15 |
| Základní služby elektronických vstřikovačů
(Multijet). |
F22 | 15 |
| Kontrolér elektrického posilovače řízení 15/54. | F24 | 7,5 |
| Přední mlhová světla | F30 | 15 |
Lancia Ypsilon – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016

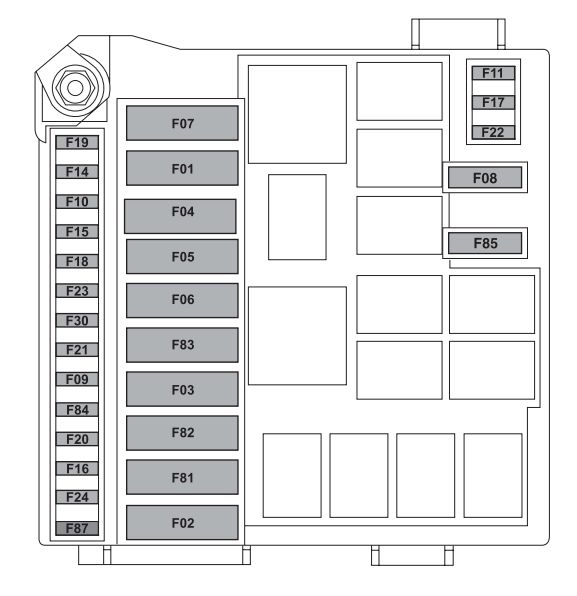

Pojistková skříňka v motorovém prostoru
| Popis | Číslo | Ampéráž [A] |
| BCM | F01 | 60 |
| RDU | F02 | 50 |
| Klíč na startování | F03 | 20 |
| BSM1 (čerpadlo) | F04 | 40 |
| EPS | F05 | 70 |
| Ventilátor chlazení jednorýchlostní (vyhřívané motory) | F06 | 20 |
| Elektromagnetický ventilátor chlazení dvourychlostní/nízkorychlostní ventilátor chlazení (klimatizované motory) | F06 | 30 |
| Elektrický ventilátor chlazení motoru vysokorychlostní | F07 | 40 |
| Mlhová světla | F08 | 30 |
| Čerpadlo na mytí skel | F09 | 20 |
| Klaksón | F10 | 15 |
| Systém řízení motoru (sekundární zatížení) | F11 | 10 |
| Přední světlomety | F14 | 15 |
| Motorový prostor střechy | F15 | 20 |
| +15 ECM/solenoid T10 | F 16 | 7,5 |
| Hlavní zatížení ECM (verze 0.9 TwinAir 85 CV/1.2 8V 69 CV) | F17 | 10 |
| “+30 ECM/solenoid T09” | F18 | 5 |
| Čerpadlo paliva | F19 | 15 |
| Vyhřívané zadní sklo/rozmrazovače zrcátek | F20 | 30 |
| Kompresor klimatizace | F21 | 7,5 |
| Napájení z hlavního relé SCM pro ECU (verze 0.9 TwinAir 85 CV/1.3 16V MultiJet) | F22 | 15 |
| Napájení z hlavního relé SCM pro ECM (verze 1.2 8V 69 CV) | F22 | 20 |
| BSM 9.0 (ECU, ventily) | F23 | 20 |
| BSM 9.0/NGE (+15 INT) | F24 | 7,5 |
| Kontrolér konektoru ohřívače (verze 1.3 16V MultiJet) | F81 | 60 |
| Ventilátor kabiny pro cestující | F82 | 40 |
| Přední napájecí zásuvky (se zapalovačem cigaret nebo bez) | F85 | 15 |
| Senzor stavu nabití baterie | F87 | 5 |
+15 = svorka pozitivní aktivovaná zapnutím
+30 = svorka pozitivní přímé baterie (bez zapnutí)
Pojistková skříňka v palubní desce
| Popis | Číslo | Ampéráž [A] |
| Volný | F12 | — |
| + 15 korektorů nastavení světlometů a vyrovnávání světlometů IPC | F13 | 5 |
| + 15 INT/A | F31 | 5 |
| Volný | F32 | — |
| +30 KL30 | F36 | 10 |
| +15 spínač na pedálu brzdy (NO) | F37 | 7,5 |
| Centrální zamykání dveří | F38 | 20 |
| Bidirekcionální pumpa na mytí skel | F43 | 20 |
| Přední elektrické okno (strana řidiče) | F47 | 20 |
| Přední elektrické okno (strana spolujezdce) | F48 | 20 |
| + 15 KL15 | F49 | 7,5 |
| + 15 KL15 | F50 | 7,5 |
| + 15 KL15 | F51 | 5 |
| +30 KL30 | F53 | 7,5 |
+15 = svorka pozitivní aktivovaná spínačem
+30 = svorka pozitivní přímo z baterie (bez spínače)
Pojistková skříňka v zavazadlovém prostoru
| Popis | Číslo | Ampéráž [A] |
| Systém BOSE HI-FI | F60 | 20 |
| Volný | F61 | — |
| Vyhřívaná sedadla | F62 | 15 |
| Elektrické zadní pravé okno | F63 | 20 |
| Elektrické zadní levé okno | F64 | 20 |
| Napájení konfigurace alarmu | F65 | 7,5 |
