Hummer H3 (2010) – pojistková skříňka
Hummer H3 (2010) – schéma pojistkové skříně
Rok výroby: 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v Hummer H3 (2010) je pojistka F51 v pojistkové skříni.

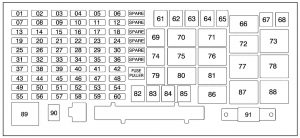

Blok pojistek motorový prostor
Pojistková skříň v motorovém prostoru se nachází na straně řidiče v motorovém prostoru.
| Číslo | Popis |
| 1 | Vyhřívaná sedadla |
| 2 | Ochranné mřížky |
| 3 | Stop světlo (pouze H3T) |
| 4 | Světla na zavazadla na střeše |
| 5 | Spínač zapnutí baterie |
| 6 | Přední stěrač |
| 7 | Regulovatelný výkon napájení |
| 8 | Blokování napájení |
| 9 | Panoramatický;
Přední čerpadlo na stříkání. |
| 10 | Příslušenství (SPO) |
| 11 | Nepoužívané |
| 12 | Modul řízení pojistkové skříně |
| 13 | Rádio |
| 14 | Modul řízení karoserie |
| 15 | Motor zadního stěrače
(pouze H3). |
| 16 | Spínač čerpadla zadního stěrače
(pouze H3). |
| 17 | Reaktor vstřikování vzduchu (AIR)
Modul relé čerpadlo/pojistková skříň (TCM) (pouze V8). |
| 18 | Kamera pro couvání |
| 19 | Skupina |
| 20 | Zadní směrové světlo, nouzové světlo |
| 21 | Modul řízení pohonného ústrojí 1 |
| 22 | Senzor hmotnostního průtoku vzduchu;
Elektromagnet pro foukání. |
| 23 | Vstřikovač/solenoid V8 |
| 24 | Mlhové světlo |
| 25 | Modul řízení pohonného ústrojí B |
| 26 | Modul řízení pojistkové skříně (TCM) |
| 27 | Airbag |
| 28 | Nepoužívané |
| 29 | Brzdy proti zablokování;
StabiliTrak®. |
| 30 | Odvlhčovač zadního okna |
| 31 | Ventil kanystru |
| 32 | Senzor regulovatelného napětí |
| 33 | Zapalování 1 |
| 34 | Převod |
| 35 | Tempomat |
| 36 | Klaksón |
| 37 | Osvětlení polohy zadní strana řidiče |
| 38 | Zesilovač |
| 39 | Denní světla |
| 40 | Světlomet boční pro cestující |
| 41 | Světlomet strana řidiče |
| 42 | Osvětlení couvání přívěsu |
| 43 | Osvětlení polohy přední |
| 44 | Elektromagnetický ventil vzduchu (AIR) |
| 45 | Napájení pomocné 2;
Zapalovač cigaret. |
| 46 | Elektronická kontrola škrticí klapky |
| 47 | Senzor kyslíku |
| 48 | Spojka klimatizace |
| 49 | Osvětlení polohy zadní |
| 50 | Osvětlení zastavení |
| 51 | Napájení pomocné 1;
Zapalovač cigaret. |
| 52 | StabiliTrak®,
Systém prevence zablokování kol během brzdění. |
| 53 | Elektricky vyhřívané sedadlo;
Spínač pásu. |
| 54 | Modul kontroly systému napájení (FSCM) |
| 55 | Osvětlení polohy přívěsu |
| 56 | Směrovky přední;
Varovný signál; Zrcadlo zpětného pohledu. |
| 57 | Elektrické panoramatické |
| 58 | Spínač modulu kontroly
pojistkové skříně. |
| 59 | Klimatická kontrola |
| 60 | Náhradní žárovka |
| 61 | Elektrická sedadla |
| 62 | Čerpadlo vzduchu (AIR) |
| 63 | Elektrické okno pro cestující |
| 64 | Brzdy proti zablokování;
Elektromagnet StabiliTrak® 2. |
| 67 | Brzdy proti zablokování,
Motor StabiliTrak® 1 |
| 68 | Elektrické okno strana řidiče |
| 82 | Ventilátor klimatizace |
| 83 | Elektronický kontrolér brzd |
| 84 | Přívěs B + pojistka |
| 85 | Startování |
| 91 | Generátor Megafuse |
| Relé | Popis |
| 66 | Stop světlo (pouze H3T) |
| 69 | Mlhová světla |
| 70 | Dálková světla |
| 71 | Odvlhčovač zadní |
| 72 | Zapnutí/vypnutí stěrače
předního skla. |
| 73 | Stěrač přední vysoký/nízký |
| 74 | Klaksón |
| 75 | Světlomet |
| 76 | Spojka klimatizace |
| 77 | Modul řízení pohonné jednotky
(startování). |
| 78 | Převody, klika |
| 79 | Denní světla |
| 80 | Elektromagnetická ventilová reakce vstřikování
vzduchu (AIR). |
| 81 | Pohonná jednotka |
| 86 | Vytvořit zálohu |
| 87 | Napájení 3
(vytápění, ventilace, klimatizace). |
| 88 | Napájení příslušenství zastaveno/příslušenství |
| 89 | Parkovací lampa |
| Dioda | Popis |
| 65 | Dioda stěrače |
| 90 | Dioda spojky klimatizace |
O Hummer H3 (2010)
Hummer H3 z roku 2010 je robustní SUV, které je známé svou odolností a schopností zvládat náročný terén. Tento model je vybaven silným motorem, který poskytuje dostatečný výkon pro jízdu v různých podmínkách. Hummer H3 nabízí pohodlný interiér s moderními technologiemi a bezpečnostními funkcemi, které zvyšují komfort a bezpečnost cestujících. Mezi motorové možnosti patří 3,7litrový řadový pětiválec, který poskytuje spolehlivý výkon pro každodenní použití i pro off-road dobrodružství.
Schéma pojistkové skříně Hummer H3
Tato stránka zobrazuje schéma pojistkové skříně pro Hummer H3, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. V tomto modelu se pojistková skříň nachází typicky pod kapotou a v interiéru vozidla, obvykle na straně řidiče. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což usnadňuje identifikaci a výměnu pojistek. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříň je klíčovým prvkem pro správné fungování elektrických systémů v Hummer H3.
