Ferrari 458 (2009-2015) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Ferrari 458 (2009–2015), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Ferrari 458 (2009-2015) – schéma rozvodu pojistek
Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) ve Ferrari 458 (2009-2015) je pojistka F44 v rozvodu pojistek.
Poloha
458 Spider
458 Speciale

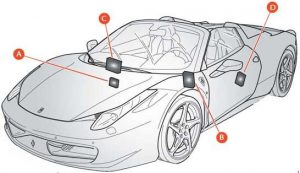

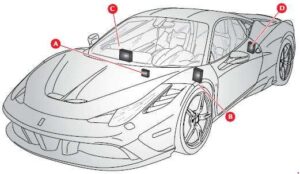

| Číslo | Popis |
| a | Pojistky a relé v prostoru baterie |
| b | Pojistky a relé palubního počítače |
| c | Pojistky a relé v kabině pro cestující na straně spolujezdce |
| d | Pojistky a relé v zadním panelu na straně řidiče |
Pojistky a relé řídicí jednotky karoserie
| Číslo | Ampéráže [A] | Popis |
| F12 | 15 | Světlomet s tlumeným světlem pravý |
| F13 | 15 | Světlomet s tlumeným světlem levý |
| F31 | 7,5 | ENT / A pro cívky relé ECU přístrojové desky a uzel palubního počítače |
| F32 | 10 | Střešní okna, osvětlení nohou a osvětlení schůdků. Cívka relé bočního signálu |
| F33 | 30 | Speciální: Levý motor systému Brembo EPB |
| F34 | 30 | Spider: Uzel řízení odpružení Speciální: Pravý motor systému Brembo EPB |
| F35 | 7,5 | Kontrola světla brzdového světla, kontrola spojky, uzel klimatizace |
| F36 | 10 | Systém volumetrický a proti krádeži, senzory parkování, cívka relé ventilu pro doplnění paliva |
| F37 | 10 | Kontrola světla brzdového světla, uzel přístrojové desky, uzel řízení odpružení |
| F38 | 15 | Aktuátor zámku zavazadlového prostoru |
| F39 | 15 | Jednotky ECU na přístrojové desce (připojení NBC) |
| F40 | 30 | Vyhřívané zadní sklo |
| F42 | 7,5 | Alternátor |
| 15 | Speciální: USB nabíjecí zásuvka | |
| F43 | 30 | Napájení relé stěrače / ostřikovače skel |
| F44 | 20 | Vyhřívání sedadla spolujezdce, zapalovač cigaret |
| F47 | 30 | Dveře na straně řidiče, elektrické okno na straně řidiče |
| F48 | 30 | Dveře na straně spolujezdce, elektrické okno na straně spolujezdce |
| F49 | 7,5 | Senzor deště a soumraku, parkovací senzory, kontrola parkovací brzdy, kontrola nastavení sloupku, výstražná světla, uzel volantu, uzel kontroly diferenciálu, rádio, rozhraní palubního CAN |
| F50 | 7,5 | Uzel airbagu, senzor hmotnosti |
| F51 | 7,5 | Uzel poloautomatické převodovky |
| F52 | 15 | Nabíjecí zásuvka, vyhřívání sedadla řidiče |
| F53 | 10 | Napájení uzlu přístrojové desky |
| Relé | ||
| T01 | 20 | Relé předních světlometů |
| T11 | 30 | Vyhřívané relé zadního skla |
| T12 | 30 | Servisní relé 1 (v závislosti na spínači zapalování INT / A) |
| T13 | 50 | Jumper (napájení servisu 2) |

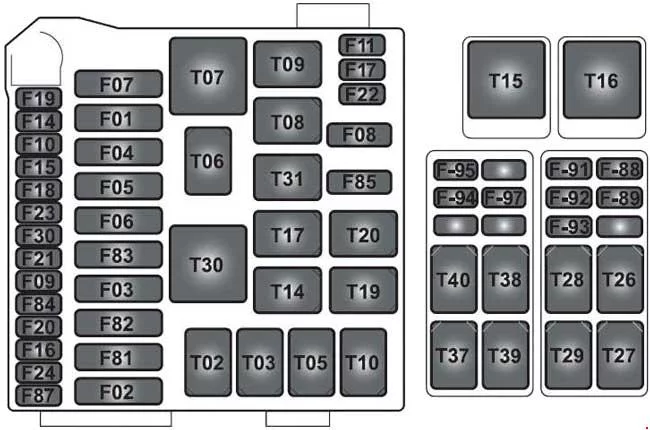

Pojistky a relé v kabině pro cestující na straně spolujezdce
| Číslo | Ampéráže [A] | Popis |
| F01 | 60 | Spider: +30 Relé ventilátoru topení 2 |
| 40 | Speciál: relé ventilátoru chladiče pravého | |
| F02 | 30 | Spider: +30 ABS (ventily) Speciál: F97, F98 pojistky ochrany pro ABS |
| F03 | 30 | Spider: +30 Uzel hard top (čerpadlo) |
| F04 | 50 | +30 ABS (čerpadlo) |
| F05 | 40 | +30 Uzel klimatizace |
| F06 | 50 | Spider: +30 Relé ventilátoru topení 1 |
| 40 | Speciál: relé ventilátoru chladiče levého | |
| F07 | 20 | +30 Relé klaksonu |
| F08 | 7,5 | Kompresor klimatizace a topení |
| F09 | 7,5 | +30 Relé dodatečného světla brzdového (třetí brzdové světlo) |
| F10 | 15 | Spider: +30 Relé čerpadla paliva 1 Speciál: Systém monitorování tlaku pneumatik + ECU DRL |
| F11 | 25 | Sonda lambda na levé straně |
| F14 | 15 | Spider: +30 Relé dálkových světel |
| 10 | Speciál: +30 Relé dálkových světel | |
| F15 | 7,5 | Spider: +30 Napájení relé brzdového světla aktivovaného EPB, relé napájení modulu LED světlometu pravého |
| 10 | Speciál: +30 Napájení relé brzdového světla aktivovaného EPB, relé napájení modulu LED světlometu pravého | |
| F 16 | 25 | +30 Napájení řízení motoru na pravé straně |
| F17 | 25 | +30 Napájení řízení motoru na levé straně |
| F18 | 10 | +30 Napájení systému vstřikování skupiny válců levé, hlavní relé vstřikování skupiny válců levé |
| F19 | 10 | +30 Napájení systému vstřikování skupiny válců pravé |
| F20 | 30 | +30 Hlavní relé systému vstřikování skupiny válců pravé |
| F21 | 15 | Spider: +30 Relé čerpadla paliva 2 |
| 30 | Speciál: +30 Ochrana spínače zapalování | |
| F22 | 15 | Levá strana (zapalovací cívka) |
| F23 | 10 | Spider: +30 ABS (elektronické) |
| 30 | Speciál: Uzel řízení zavěšení | |
| F24 | 15 | Pravá strana (zapalovací cívka) |
| F30 | 30 | +30 relé zesilovače HI-FI |
| F81 | 40 | Spider: +30 Dodatečné napájení ECU |
| 50 | Speciál: ECU čerpadla paliva | |
| F82 | 70 | +30 ECU přístrojové desky a ECU oi napájení panelu zadní straně řidiče |
| F83 | 50 | +30 Relé čerpadla vzduchu |
| F84 | 15 | Spider: +30 Relé čerpadla paliva 1 |
| 30 | Speciál: Ochrana pojistek F94 F95 F96 | |
| F85 | 25 | Stříkací systém světlometů |
| F87 | 25 | Senzory kyslíku pravé |
| F88 | 10 | +15 Systém vstřikování válec levý |
| F89 | 10 | +15 Systém vstřikování válec pravý |
| F91 | 15 | Spider: +30 Uzel tlak pneumatik, relé modul LED světlomety LH |
| 10 | Speciál: senzory skupina válců levý | |
| F92 | 7,5 | Spider: +30 Detekce alternátoru |
| 10 | Speciál: senzory skupina válců pravý | |
| F93 | 30 | Spider: +30 Spínač zapalování |
| 7,5 | Speciál: ECU motoru ionizující | |
| F94 | 15 | +30 Rádio / pojistková skříňka / CAN / ICP / pružina uchycení / stabilizátor japonský systém navigace |
| F95 | 10 | +30 Stabilizátor proudu |
| F96 | 7,5 | Speciál: spínač zapalování +15, stabilizovaný na tlačítkách |
| F97 | 30 | Spider: +30 Stabilizátor pro zesilovač Becker Speciál: hydraulika ABS |
| F98 | 10 | Speciál: elektronika ABS |
| Relé | ||
| T02 | 30 | Relé světlometů dálkových |
| T03 | 30 | Spider: Relé druhá rychlost čerpadla paliva |
| T05 | 30 | Spider: Relé čerpadlo paliva 2 |
| T06 | 30 | Spider: Relé prostor na rukavice |
| T07 | 50 | Relé klaksonu |
| T08 | 30 | Relé kompresoru klimatizace a topení |
| T09 | 30 | Relé hlavní systém vstřikování skupina válců levý |
| T10 | 30 | Relé hlavní systém vstřikování skupina válců pravý |
| T14 | 30 | Spider: Relé čerpadlo paliva 1 |
| T17 | 10 | Relé INT / A (zařízení vypnutá se zapnutím) |
| 20 | ||
| T19 | 30 | Relé kontrola světla brzdy aktivované EPB |
| T20 | 30 | Spider: Štafeta startování |
| T26 | 10 | Relé první rychlost stěrače |
| 20 | ||
| T27 | 10 | Relé druhá rychlost stěrače |
| 20 | ||
| T28 | 30 | Relé čerpadlo ostřikovače skel |
| T29 | 30 | Relé dodatečné světlo brzdy (třetí světlo brzdy) |
| T30 | 50 | Relé čerpadlo vzduchu |
| T31 | 30 | Relé čerpadlo ostřikovače světlometů |
| T37 | 30 | Spider: Relé ventilátor topení 2 Speciál: výkon stabilizovaný +15 pro podsvícení tlačítek |
| T38 | 30 | Napájení modul LED světlomet levý |
| T39 | 30 | Napájení modul LED světlomet pravý |
| T40 | 30 | Spider: Relé ventilátor topení 1 Speciál: Relé startování |

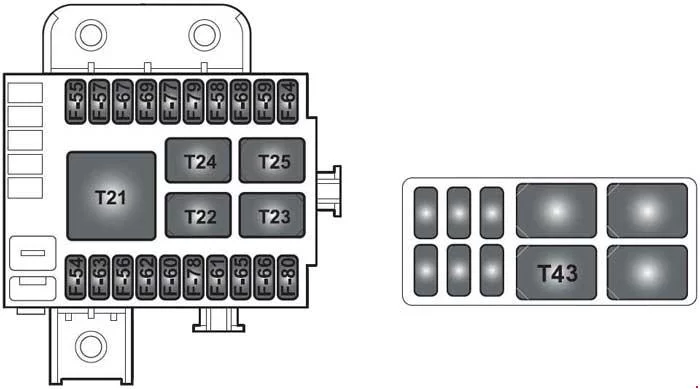

Pojistky a relé v panelu na zadní straně řidiče
| Číslo | Ampéráže [A] | Popis |
| F54 | 15 | +30 Ventilátor chlazení převodovky |
| F56 | 30 | Spider: +30 uzel poloha řízení |
| F57 | 7,5 | Směrovky 1 (levé přední a pravé zadní) |
| F59 | 7,5 | Napájení světla couvání |
| F60 | 30 | Spider: +30 uzel poloha spolujezdce Speciální: aktivní aerodynamika |
| F61 | 7,5 | +30 uzel poloha řidiče (elektronický), ovládání oken předních |
| F62 | 7,5 | Spider: +30 uzel poloha spolujezdce (elektronický) |
| F63 | 15 | Spider: +30 Hlavní relé převodovky poloautomatické |
| 20 | Speciální: +30 Hlavní relé převodovky poloautomatické | |
| F64 | 7,5 | Napájení aktuátoru ventilu pro doplnění |
| F65 | 20 | +30 Aktuátor zámku dveří |
| F66 | 7,5 | +30 Uzel změny poloautomatický |
| F67 | 7,5 | Směrovky 2 (pravá přední a levá zadní) |
| F78 | 15 | +30 Nabíječka |
| F80 | 30 | +30 Relé startování |
| Relé | ||
| T21 | 50 | Boční relé |
| T22 | 30 | Relé světla couvání |
| T23 | 30 | Relé ventilu paliva |
| T24 | 30 | Relé ventilátoru chlazení převodovky |
| T25 | 30 | Hlavní relé poloautomatické převodovky |
| T43 | 30 | Spider: Aktivovat relé startování |
| R1 | – | Relé výkonu startování |
| R2 | – | Relé výkonu startování |

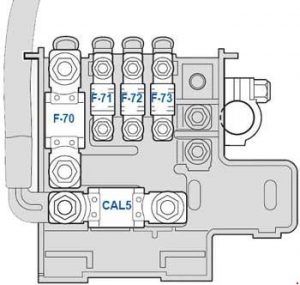

Pojistky a relé v prostoru pro baterii
| Číslo | Ampéráže [A] | Popis |
| CAL5 | CAL5 | Napájení (startování a alternátor) |
| F70 | 150 | Relé motoru a pojistka Napájení ECU (SCM) |
| F71 | 40 | Čerpadlo zvedání přední |
| F72 | 40 | Spider: Síla brzdy parkování |
| F73 | 70 | Napájení ECU přístrojová deska |
