Ferrari FF (2011-2016) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Ferrari FF (2011–2016), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Schéma pojistek a relé – Ferrari FF

Týká se vozidel vyrobených v letech:

2011, 2012, 2013, 2014, 2015, 2016.

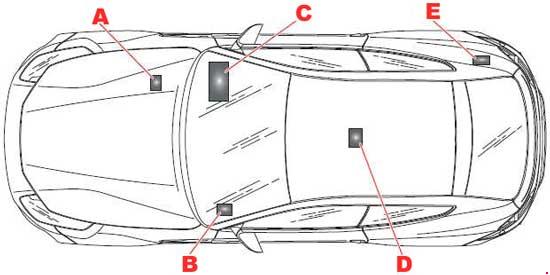

Poloha

Číslo	Poloha
A	Pojistky a relé v prostoru baterie
b	Pojistky a relé palubního počítače
C	Pojistky a relé v prostoru pro cestující na straně spolujezdce
D	Pojistky a relé na středové konzole
mi	Pojistky a relé v zavazadlovém prostoru

Pojistky a relé řídicí jednotky

b

Číslo	Ampéráž [A]	Popis
F12	15	Světlomet s tlumenými světly pravý
F13	15	Světlomet s tlumenými světly levý
F31	7,5	INT/A pro ECU přístrojové desky, uzel palubního počítače a relé klimatizace a topení
F32	10	Osvětlení na přivítání, osvětlení místa na nohy a schůdku, cívka relé bočního signálu a tlačítko prostoru pro cestující
F33	30	Elektronická řídicí jednotka uzlu převodovky
F35	7,5	Cívky relé světlometů s tlumenými světly, ostřikovač světlometů, podsvícení tlačítek, adaptivní ECU světlometů, světlomety, posilovač řízení, zábavní systém
F36	10	Senzory parkování, cívka relé víčka nádrže na palivo
F37	10	Uzel přístrojového panelu
F38	15	Aktuátor zámku zavazadlového prostoru, ovladač stěrače
F39	15	Při konektoru EOBD, siréna proti krádeži. Uzel klimatizace
F40	30	Vyhřívané zadní sklo
F41	15	Tryska ostřikovače čelního skla, která odpařuje napájení

F42	7,5	Alternátor
F43	30	T28. Napájení relé T29, T26, T27
F44	20	Vyhřívání sedadla pro cestujícího, zapalovač cigaret
F47	30	Přední dveře řidiče, elektrické okno na straně řidiče
F48	30	Přední dveře spolujezdce, elektrické okno na straně spolujezdce
F49	7,5	Senzor deště, parkovací senzory, sedadla, zdvih podvozku, japonský navigační systém, elektrochromatické zrcadlo
F50	7,5	Uzel airbagu
F51	7,5	Uzel elektronicky řízené převodovky, spínač pro startování
F52	15	Při konektoru napájení, vyhřívání sedadla řidiče, relé ECU pro ovládání stěračů
Relé
T01	20	Relé předních světlometů
T11	30	Vyhřívané relé zadního skla
T12	30	Servisní relé 1 (závislé na zapnutí INT/A)
T13	50	Spojka (napájení servis 2)

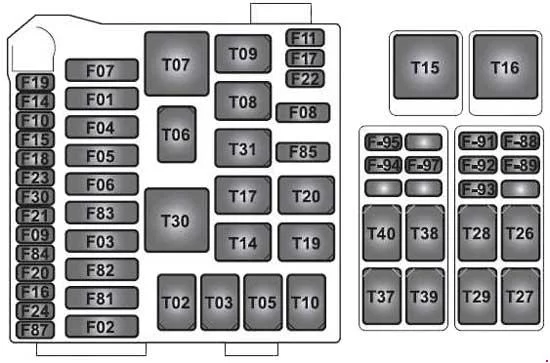

Pojistky a relé v prostoru pro cestující na straně spolujezdce

C

Číslo	Ampéráže [A]	Popis
F01	40	+30 Relé ventilátoru chladiče 2
F02	40	+30 ABS (ventily)
F03	70	Napájení rozvodné lišty pro F-107, F-108, F-91, F-92, F-109, F-104, F-103
F04	50	+30 ABS (čerpadlo)
F05	40	+30 Uzel klimatizace
F06	40	+30 elektrický ventilátor chladiče 1
F07	20	+30 Relé klaksonu
F08	7,5	Kompresor klimatizace a topení
F09	7,5	+30 Detekce alternátoru
F10	30	+30 Lišta pro F-94, F-95, F-106
F11	25	Senzor kyslíku na levé straně
F14	15	+30 Relé potkávacích světel
F15	30	+30 Zapalování
F 16	25	+30 Napájení řízení motoru na pravé straně
F17	25	+30 Napájení řízení motoru na levé straně
F20	30	+30 Napájení vstřikovacího systému na pravé straně válců
F21	30	+30 relé hydraulického čerpadla systému 4WD
F22	15	Levá strana (zapalovací cívka)
F24	15	Pravá strana (zapalovací cívka)
F30	30	+30 Relé startování
F81	40	+30 ECU čerpadla paliva ESD
F82	70	+30 Napájení ECU přístrojové desky a ECU zavazadlového prostoru
F83	50	+30 Relé vzduchového čerpadla
F84	30	+30 Uzel řízení odpružení
F85	25	Ostřikovací systém světlometů
F87	25	Senzory kyslíku na pravé straně
F88	10	+15 Vstřikovací systém na levé straně válců
F89	10	+15 Vstřikovací systém na pravé straně válců
F91	15	+30 Uzel tlaku v pneumatikách, relé modulu LED světlometu LH
F92	10	+30 RH Relé modulu LED světlometů, relé řízení světla brzdového světla aktivované EPB
F94	15	+30 Rádio/CAN box/ICP/růžice hodinek/stabilizátor japonského navigačního systému

F95	10	+30 Stabilizátor proudu
F102	10	+30 ABS (elektronické)
F103	20	+30 ECU předního diferenciálu 4WD
F104	15	+30 elektrické relé ventilátoru chlazení 4WD
F105	30	+30 ABS (ventily)
F106	7,5	+30 Osvětlení kontrolního panelu kabiny pro cestující
F107	10	+30 Napájení systému vstřikování pravé strany válců
F108	10	+30 Napájení systému vstřikování levé strany válců, relé startování
F109	7,5	+30 Přídavné relé brzdového světla
Relé
T02	30	Relé potkávacích světel
T03	30	Relé osvětlení kabiny pro cestující
T05	30	Přídavné relé brzdového světla
T06	30	Relé ventilátoru chlazení baterie (nastaveno)
T07	50	Relé klaksonu
T08	30	Relé kompresoru klimatizačního a topného systému
T09	30	Hlavní relé systému vstřikování levé strany válců
T10	30	Hlavní relé systému vstřikování pravé strany válců
T14	30	Elektrické relé ventilátoru chlazení systému 4WD
T17	10	Relé INT/A (zařízení deaktivovaná při zapnutí)
	20
T19	30	Relé kontroly brzdového světla aktivované EPB
T20	30	Relé startování
T26	30	Relé první rychlosti stěrače čelního skla
T27	30	Relé druhé rychlosti stěrače čelního skla
T28	30	Relé čerpadla pro mytí čelního skla
T29	30	Relé čerpadla pro mytí zadního skla
T30	50	Relé vzduchového čerpadla
T31	30	Relé čerpadla pro mytí světlometů
T38	30	Napájení LED modulu levého světlometu
T39	30	Napájení LED modulu pravého světlometu
T40	30	Relé ventilátoru chladiče 1

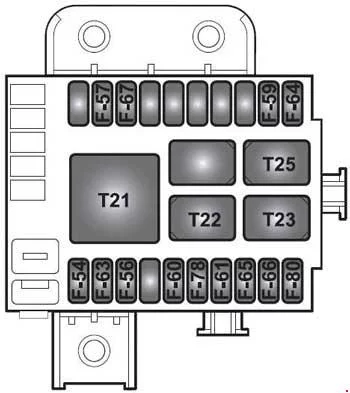

Pojistky a relé na středové konzole

D

Číslo	Ampéráže [A]	Popis
F54	30	+30 zesilovač HiFi
F56	30	+30 Uzel polohy řidiče
F57	7,5	Směrovky 1 (vpředu vlevo a vzadu vpravo)
F59	7,5	Napájení světla couvání
F60	30	+30 Uzel polohy pasažéra
F63	20	+30 Hlavní relé převodovky řízené elektronicky
F64	7,5	Napájení aktoru uzávěru nádrže na palivo
F65	20	+30 Aktor zámku dveří
F66	30	Barra +30 v CS-SCM3
F67	7,5	Směrovky 2 (vpředu vpravo a vzadu vlevo)
F78	15	+30 Relé ECU pro ovládání stěračů
F80	30	+30 Napájení rozvodové lišty pro F-97, F-98, F-99
Relé
T21	50	Relé směrovky
T22	30	Relé světla couvání
T23	30	Relé uzávěru nádrže na palivo
T25	30	Hlavní relé převodovky řízené elektronicky

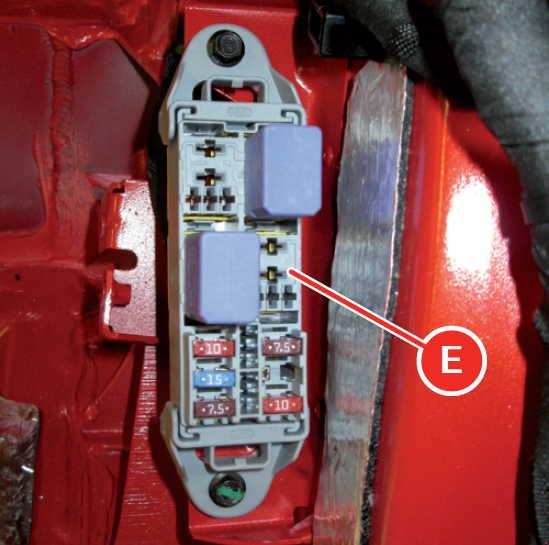

Pojistky a relé v zavazadlovém prostoru

Číslo	Ampéráž [A]	Popis
F96	10	+30 Relé blokování zavazadlového prostoru
F97	10	+30 Elektronický uzel polohy cestujícího, připojovací deska zavazadlového prostoru
F98	15	+30 Při konektoru klimatizace baterie
F100	7,5	30 Uzel polohy řízení, ECU zvedání odpružení
F101	10	+30 Zařízení pro zábavu
Relé
T40	30	Relé blokování odkládací schránky
T41	30	Relé blokování víka zavazadlového prostoru
T42	30	Relé ECU pro ovládání stěračů
T43	30	Relé zapalovače cigaret

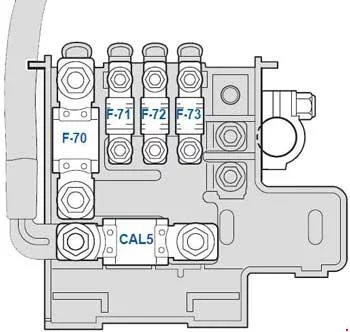

A

Číslo	Ampéráž [A]	Popis
CAL5	CAL5	Napájení (startér a alternátor)
F70	150	Relé motoru a pojistka ECU napájení (SCM)
F71	40	Přední čerpadlo pro zvedání
F72	40	Výkon parkovací brzdy
F73	70	Výkon ECU přístrojové desky

O Ferrari FF (2011-2016)

Ferrari FF, představené v roce 2011, je luxusní sportovní vozidlo, které kombinuje vysoký výkon s praktičností. Tento model je známý svým unikátním designem, který zahrnuje čtyřmístné uspořádání a pohon všech čtyř kol. Pod kapotou se skrývá mohutný 6,3litrový motor V12, který poskytuje výkon až 651 koní, což umožňuje vozidlu dosáhnout maximální rychlosti kolem 335 km/h. Ferrari FF je také vybaveno pokročilými technologiemi a luxusním interiérem, který nabízí komfort a eleganci na nejvyšší úrovni.

Schéma pojistkové skříňky Ferrari FF

Tato stránka zobrazuje schéma pojistkové skříňky pro Ferrari FF, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru motoru a v interiéru vozidla, konkrétně pod palubní deskou. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správné funkčnosti všech elektronických součástí ve vozidle.
