Ferrari California (2008-2014) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Ferrari California (2008–2014), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Schéma pojistek a relé – Ferrari California

Týká se vozidel vyrobených v letech:

2008, 2009, 2010, 2011, 2012, 2013, 2014.

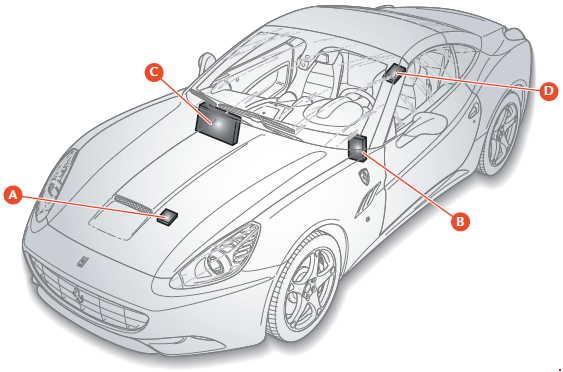

Poloha

Číslo	Popis

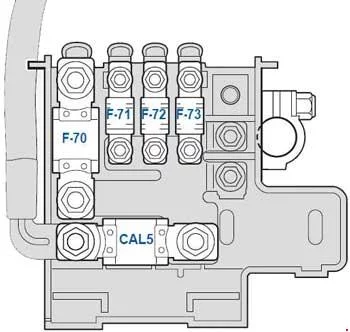

A	Pojistky a relé v motorovém prostoru
b	Pojistky a relé řídicí jednotky
C	Pojistky a relé v zóně cestujících na straně spolujezdce

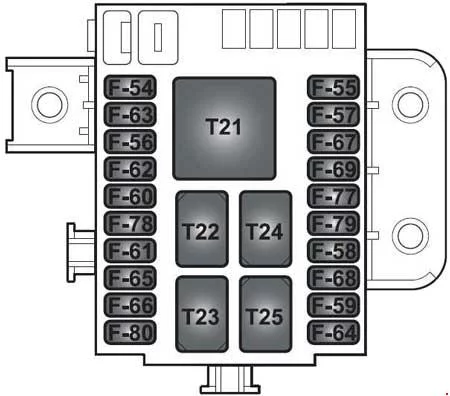

D	Pojistky a relé v zóně cestujících v centrální konzole



Pojistky a relé řídicí jednotky

Číslo	Ampér [A]	Popis
F12	15	Světlomet s tlumenými světly pravý
F13	15	Světlomet s tlumenými světly levý
F31	7,5	Jednotka klimatizace, konektor řídicí jednotky karoserie
F32	10	Střešní okna, světla pro nohy a přihrádky, boční směrovky, dodatečná zadní světla.
F35	7,5	Ovládání pedálu spojky. Tempomat. Posilovač řízení. Tyče.
F36	10	Systém satelitního varování, senzory parkování, dvířka nádrže.
F37	10	Ovládání brzdového světla.
F38	15	Zamknutí zavazadlového prostoru
F39	15	Rádio, diagnostický konektor, rozhraní modulu CAN.
F40	30	Vyhřívaný zadní displej
F42	7,5	Alternátor
F43	30	Světla stěrače

F44	20	Vyhřívání sedadla pro cestujícího, zapalovač cigaret
F46	20	Tvrdá střecha
F47	30	Přední dveře na straně řidiče
F48	30	Přední dveře na straně spolujezdce
F49	7,5	Spínače a ovládání osvětlení kabiny pro cestující
F50	7,5	Airbag
F51	7,5	Přenos poloautomatický, tlačítko pro startování motoru
F52	15	Vyhřívání sedadla řidiče s napájením
F53	10	Přístrojový panel
Relé
T01	20	Relé světlometů s tlumenými světly
T11	30	Relé vyhřívání zadního okna
T12	30	Servisní relé 1
T13	—	Servisní relé 2

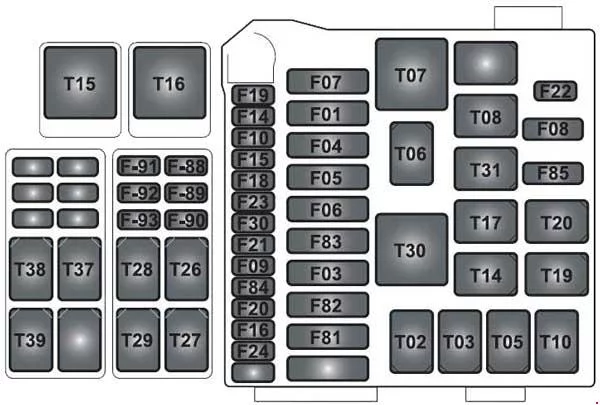

Pojistky a relé na straně cestujících

Číslo	Ampér [A]	Popis
F01	60	+30 Ventilátory chladiče (první rychlost)
F02	30	+30 ABS (ventily)
F03	30	+30 Zapalování
F04	50	+30 ABS (čerpadlo)
F05	40	+30 Klimatizace a topení
F06	50	+30 Ventilátory chladiče (druhá rychlost)
F07	20	+30 Klakson
F08	7,5	Kompresor klimatizace a topení
F09	7,5	+30 Dodatečná brzdová světla
F10	15	+30 relé zámku zavazadlového prostoru
FII	25	Senzory kyslíku na levé straně
F14	15	+30 Dálková světla
F15	7,5	+30 Senzor alternátoru
F 16	25	+30 Napájení řízení motoru na pravé straně
F17	25	+30 Napájení řízení motoru na levé straně
F18	10	+30 Napájení vstřikovacího systému na levé straně, hlavní relé vstřikování levého válce vlevo nahoře
F19	10	+30 Napájení vstřikovacího systému na pravé straně, cívka hlavního relé vstřikování pravého válce
F20	30	+30 hlavní relé vstřikovacího systému vpravo
F21	15	+30 Čerpadlo paliva 2
F22	15	Levá strana (cívka zapalování)
F23	10	+30 ABS (elektronické)
F24	15	Pravá strana (cívka zapalování)
F30	30	+30 Relé startování
F81	40	+30 Dodatečné napájení ECU
F82	70	+30 Napájení ECU přístrojové desky a ECU zavazadlového prostoru
F83	50	+30 Relé čerpadla vzduchu
F84	15	+30 Relé čerpadla paliva 1

F85	25	Stříkací přístroj světlometů
F87	25	Senzory kyslíku pravé
F88	10	+15 systém vstřikování levé strany
F93	30	+30 pojistka uzlu řízení odpružení
Relé
T02	30	Relé dálkových světlometů
T05	30	Relé čerpadla paliva 2
T06	30	Relé aktuátoru zámku zavazadlového prostoru
T07	50	Relé klaksonu
T08	30	Relé kompresoru systému klimatizace a topení
T09	30	Hlavní relé systému vstřikování levého válce
T10	30	Hlavní relé systému vstřikování pravého válce
T14	30	Relé čerpadla paliva 1
T15	50	Relé ventilátoru chladiče (druhá rychlost)
T16	50	Relé ventilátoru chladiče (první rychlost)
T17	10	Relé INT/A (zařízení vypnutá při startování)
	20
T19	30	Relé kontroly brzdového světla
T20	30	Relé startování
T26	30	Relé stěračů (první rychlost)
T27	30	Relé stěračů (druhá rychlost)
T28	30	Relé čerpadla vody stěrače
T29	30	Dodatečné relé brzdového světla (třetí brzdové světlo)
T30	50	Relé čerpadla vzduchu
T37	30	Dodatečné relé brzdového světla levé
T38	30	Napájení modulu LED světlometu levého
T39	30	Napájení modulu LED světlometu pravého
T31	30	Relé čerpadla stříkacího přístroje světlometů

Číslo	Ampér [A]	Popis
F54	20	+30 zesilovač HI-FI
F56	30	+30 Poloha řidiče
F57	7,5	Boční směrovky 1 (přední levé a zadní pravé)
F59	7,5	Světla pro couvání
F60	30	+30 Poloha pasažéra
F61	7,5	+30 Poloha řidiče (elektronická)
F62	7,5	+30 Poloha pasažéra (elektronická)
F63	15	+30 Hlavní relé poloautomatické převodovky
F64	7,5	Aktuátor dveří nádrže

F65	20	Aktivátor zámku dveří
F66	7,5	+30 Přenos poloautomatický
F67	7,5	Boční ukazatele 2 (přední pravé a zadní levé)
F78	15	+30 Nabíječka
F80	30	+30 zesilovač BassBox
Relé
T21	50	Relé směrovky
T22	30	Relé světla couvání
T23	30	Relé dveří nádrže
T24	30	Dodatečné relé brzdového světla
T25	30	Hlavní relé poloautomatického přenosu

O Ferrari California (2008-2014)

Ferrari California, vyráběný v letech 2008 až 2014, je luxusní sportovní automobil, který kombinuje eleganci s výkonností. Tento model byl prvním Ferrari s pevnou skládací střechou a nabízel pohodlí i při delších jízdách. Pod kapotou se skrýval 4,3litrový V8 motor, který produkoval výkon přibližně 460 koní, což umožňovalo zrychlení z 0 na 100 km/h za méně než 4 sekundy. California byla navržena tak, aby poskytovala výjimečný zážitek z jízdy, přičemž interiér byl vybaven nejmodernějšími technologiemi a luxusními materiály, které zaručovaly maximální komfort.

Schéma pojistkové skříňky Ferrari California

Tato stránka zobrazuje schéma pojistkové skříňky pro Ferrari California, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky v prostoru pro nohy řidiče a v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím obsahu a správném použití.
