Volkswagen Pointer – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Pointer, zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každého fusible.
Schéma pojistek a relé – Volkswagen Pointer
Jiné názvy:
- Volkswagen Parati
- Volkswagen Pointer
- Volkswagen Saveiro.

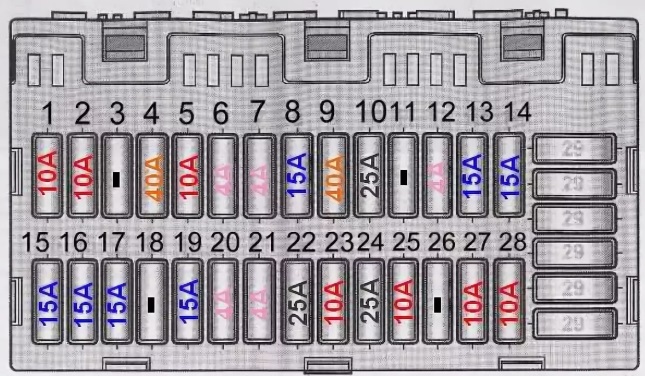

Pojistková skříňka a relé
Nachází se pod přístrojovou deskou, za odkládací schránkou. Abys se dostal k skříňkám, musíš je odstranit (viz nákres).
Popis
| 1 | Klakson |
| 2 | Kontrola průtoku světlometu vlevo |
| 3 | Systém ABS |
| 4 | Ventilátor chladiče prvního stupně |
| 5 | Nastavení průtoku světlometů na pravé straně |
| 6 | Hodiny, osvětlení zavazadlového prostoru, vnitřní osvětlení |
| 7 | Pravá poziční světla |
| 8 | Brzdy, výstražná světla, signalizační světla |
| 9 | Ventilátor chladiče druhého stupně |
| 10 | Klimatizace |
| 11 | rezerva |
| 12 | Centrální zamykání, systém alarmu |
| 13 | Systém vstřikování |
| 14 | Čerpadlo paliva |
| 15 | Světlomet vysoký pravý, kontrolka upozornění |
| 16 | Světlomet vysoký levý |
| 17 | Terč a stěrač čelního skla, stěrač zadního skla |
| 18 | Světla mlhová |
| 19 | Napětí 12 V |
| 20 | Osvětlení polohy levé |
| 21 | Vana, popelník, zapalovač, osvětlení evidenčního čísla, zadní mlhová světla, světla polohy |
| 22 | Vyhřívané zadní sklo |
| 23 | Stěrač zadního skla |
| 24 | Systém ventilace |
| 25 | Zapalovač, upozornění na bezpečnostní pásy |
| 26 | Nastavení vnějších zrcátek |
| 27 | Směrovky, směrovky upozornění, světla upozornění, rezerva paliva, ukazatel teploty chladicí kapaliny |
| 28 | Světla couvání |
| 29 | Pojistky rezervy |
V této pojistkové skříňce (nahoře) se nachází hlavní sekce s relé.
Přiřazení relé
- Relé stěračů předního skla
- Aktivuje signál a relé upozornění
- Relé pro vozidla s stěračem nebo ostřikovačem zadního skla
- Relé mlhových světel
- Relé, které odpojuje zadní sklo od odvlhčovače
- Funkce X (rezervovaná poloha)
- Relé signálu
- Termická pojistka pro elektrická okna
- Centrální zamykání
- Relé klimatizace
- Relé pro kontrolu průtoku světlometů
Dodatečná pojistková skříňka
Nachází se pod kůží, u nohou předního pasažéra.
O Volkswagen Pointer – pojistková skříňka
Volkswagen Pointer je automobil, který byl vyráběn převážně pro trh v Latinské Americe. Tento model je známý svou spolehlivostí a jednoduchou údržbou. Pointer je dostupný s různými motorizacemi, přičemž nejčastěji jsou to benzínové motory s objemem 1.6 litru, které poskytují dostatečný výkon pro městskou i dálniční jízdu. Díky své praktické velikosti a účinnému využití prostoru je Volkswagen Pointer oblíbený mezi řidiči, kteří hledají ekonomické a efektivní vozidlo.
Schéma pojistkové skříňky Volkswagen Pointer – pojistková skříňka
Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Pointer, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází pod přístrojovou deskou nebo v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění bezpečnosti a funkčnosti vozidla.
