Volkswagen Jetta (2005-2010) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Jetta (2005–2010), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.
Volkswagen Jetta (2005-2010) – schéma pojistky
Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Jetta je pojistka 24 v rozvaděči pojistek motorového prostoru.

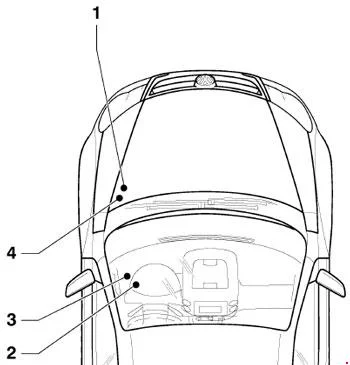

Poloha
- Rozvaděč pojistek v motorovém prostoru
- Podpora relé v řídicí jednotce napájení (vlevo pod přístrojovou deskou)
- Panel pojistek přístrojové desky
- Podpora dodatečného relé, pod rozvaděčem v motorovém prostoru

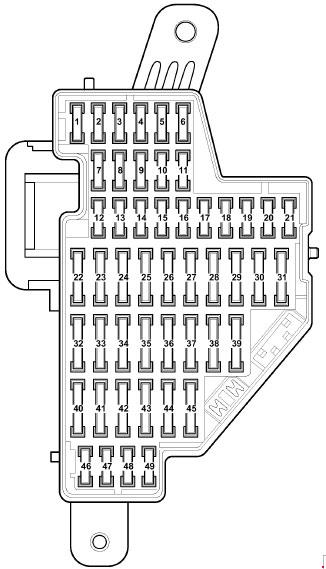

Panel pojistek přístrojové desky
| Číslo |
Ampéry [A] |
Popis |
| 1 | 10 | T16 – Diagnostický konektor (T16 / 1) J623 – Řídicí jednotka motoru J757 – Relé napájení komponent motoru (167) (od května 2005) J538 – Řídicí jednotka palivového čerpadla (od května 2005) J485 – Relé provozu pomocného topení (od 2006) N79 – Topný prvek odvětrávání bloku (od 2006) G70 – Měřič hmotnosti vzduchu (od 2006) J431 – Kontrolér nastavení paprsku světlometu (od 2006) |
| 2 | 5 | J104 – Řídicí jednotka ABS E132 – Spínač systému kontroly trakce E256 – Tlačítko TCS a ESP E492 – Tlačítko zobrazení tlaku pneumatik F – Spínač brzdových světel (nízký; od listopadu 2005) |
| 10 | J623 – Kontrolér motoru (od 2006) V49 – Motor kontroly paprsku světlometu pravého (od 2006) V48 – Motor kontroly paprsku světlometu levého (od 2006) E102 – Regulátor kontroly paprsku světlometů (od 2006) J538 – Kontrolér palivového čerpadla (od 2006) J345 – Řídicí jednotka detektoru přívěsu (od 2006) J587 – Řídicí jednotka senzorů páky převodovky (od 2006) J533 – Diagnostické rozhraní datové sběrnice (od 2006) J285 – Řídicí jednotka v panelu přístrojů (od 2006) J500 – Kontrolér posilovače řízení (od 2006) J104 – ABS s kontrolérem EDL (od 2006) E132 – Spínač systému kontroly trakce (od 2006) E256 – Tlačítko TCS a ESP (od 2006) G476 – Senzor polohy pedálu brzdy (od 2006) E1 – Spínač světel (od 2006) F47 – Spínač pedálu brzdy, (od listopadu 2005) |
|
| 3 | 10 | J500 – Řídicí jednotka posilovače řízení (do května 2005) |
| 5 | J234 – Řídicí jednotka airbagu (od května 2005) | |
| 4 | 5 | E16 – Spínač topení / výstup tepla G65 – Senzor vysokého tlaku J131 – Kontrolér vyhřívaného sedadla řidiče J132 – Kontrolér vyhřívaného sedadla spolujezdce vpředu J255 – Kontrolér Climatronic K216 – Kontrolka upozornění programu stabilizace 2 (od května 2005) M17 – Žárovka světla couvání (od května 2005) E422 – Tlačítko zobrazení tlaku pneumatik (od května 2005) G266 – Senzor úrovně a teploty oleje (vysoký; od května 2005) J530 – Kontrolér otevírání garážových vrat (od května 2006) G128 – Senzor obsazenosti sedadla, přední strana spolujezdce (od května 2006) Y7 – Automatické vnitřní zrcátko proti oslnění (od května 2006) Z20 – Topný prvek trysky levé (od května 2006) Z21 – Topný prvek trysky pravé (od května 2006) |
| 10 | G266 – Senzor úrovně oleje a teploty oleje (vysoký; od listopadu 2005) M17 – Světlo couvání (vysoké; od listopadu 2005) J255 – Kontrolér Climatronic (vysoký; od listopadu 2005) G65 – Senzor vysokého tlaku (vysoký; od listopadu 2005) E16 – Spínač topení a výkonu topení (vysoký; od listopadu 2005) J530 – Kontrolér otevírání garážových vrat (vysoký; od listopadu 2005) N253 – Zapalovač odpojením baterie (vysoký; od listopadu 2005) Y7 – Automatické vnitřní zrcátko proti oslnění (vysoké; od listopadu 2005) E422 – Tlačítko zobrazení tlaku pneumatik (vysoké; od listopadu 2005) K216 – Kontrolka upozornění programu stabilizace 2 (vysoká; od listopadu 2005) Z20 – Topný prvek trysky levé (vysoký; od listopadu 2005) Z21 – Topný prvek trysky pravé (vysoký; od listopadu 2005) L71 – Osvětlení spínače systému kontroly trakce (vysoké; od listopadu 2005) J301 – Kontrolér systému klimatizace (vysoký; od května 2007) |
|
| 5 | 5 | F47 – Spínač pedálu brzdy systému tempomatu (do května 2005) G476 – Senzor polohy spojky J431 – Řídicí jednotka pro nastavení paprsku světlometů (od května 2005) J500 – Kontrolér posilovače řízení (od května 2005) J745 – Kontrola osvětlení zatáček a paprsku světlometu jednotky, na pravém světlometu (vysoké; prosinec 2006) |
| 10 | J745 – Řídicí jednotka paprsku světel zatáček a světlometů, na pravém světlometu (nízké; od května 2006), (vysoké; od května 2007) | |
| 6 | 5 | J285 – Řídicí jednotka v panelu přístrojů (do května 2006) J538 – Řídicí jednotka palivového čerpadla (do května 2006) J533 – Diagnostické rozhraní datové sběrnice (do května 2006) F125 – Multifunkční spínač (do května 2006) J587 – Řídicí jednotka senzorů páky převodovky (do května 2006) F189 – Spínač Tiptronic (do května 2006) J745 – Řídicí jednotka světel zatáček a paprsku světlometů, na levém světlometu (stav vysoký; prosinec 2006) |
| 10 | J745 – Řídicí jednotka paprsku světel zatáček a světlometů, na levém světlometu (nízké; od května 2006), (vysoké; od května 2007) | |
| 7 | 5 | J431 – Řídicí jednotka pro nastavení paprsku světlometů (do května 2005) Y7 – Automatické vnitřní zrcátko proti oslnění (od května 2005) Nepřiřazeno (od května 2006) |
| 8 | 5 | Y7 – Automatické vnitřní zrcátko proti oslnění (do května 2005) |
| 10 | J345 – Řídicí jednotka detektoru přívěsu (od května 2005) Nepřiřazeno (od května 2006) |
|
| 9 | 5 | Nepřiřazeno (do května 2005) J503 – Řídicí jednotka s displejem pro systém rádio a navigaci (pouze jednotka systému navigace komerční) (od května 2005) Nepřiřazeno (od května 2006) |
| 10 | 5 | J412 – Řídicí jednotka elektronického řízení mobilního telefonu (do května 2005) J530 – Řídicí jednotka provozu garážových vrat (od května 2005) J706 – Řídicí jednotka rozpoznávání obsazenosti sedadla (od května 2005) Nepřiřazeno (od května 2006) |
| 11 | 5 | J345 – Řídicí jednotka detektoru přívěsu (do května 2005) Nepřiřazeno (od května 2005) |
| 10 | J745 – Řídicí jednotka paprsku světel zatáček a světlometů, na pravém světlometu (od května 2007) | |
| 12 | 10 | J386 – Řídicí jednotka dveří řidiče. J387 – Řídicí jednotka dveří spolujezdce |
| 13 | 10 | E1 – Spínač světel T16 – Diagnostický konektor (T16 / 16) F47 – Spínač pedálu brzdy (od května 2005) G397 – Senzor detekce deště a světla (od 2006) G197 – Vysílač magnetického pole pro kompas (od 2006) |
| 14 | 5 | F – Spínač brzdových světel (nízký; od května 2005) J217 – Kontrolér automatické převodovky |
| 10 | J587 – Kontrolér senzorů páky převodovky (od 2006) R149 – Přijímač dálkového ovládání pro pomocný kapalinový ohřívač (od 2006) J301 – Kontrolér systému klimatizace (od 2006) J255 – Kontrolér Climatronic (od 2006) E16 – Výkon ohřívače / spínač tepla (od 2006) J446 – Kontrolér asistence parkování (od 2006) J104 – ABS s kontrolérem EDL (od 2006) E94 – Regulátor vyhřívaného sedadla řidiče (od 2006) E95 – Regulátor vyhřívaného sedadla spolujezdce vpředu (od května 2006) J217 – Kontrolér automatické převodovky (od listopadu 2005) |
|
| 15 | 7.5 | J519 – Řídicí jednotka napájení (osvětlení interiéru) |
| 16 | 10 | E16 – Spínač výstupu ohřívače / tepla J301 – Kontrolér systému klimatizace J255 – Kontrolér Climatronic R149 – Přijímač dálkového ovládání pro pomocný kapalinový ohřívač Nepřiřazeno (od května 2006) |
| 5 | J515 – Řídicí jednotka výběru antény (vysoká; od listopadu 2005) | |
| 17 | 5 | G397 – Senzor deště a světla (do května 2006) J515 – Řídicí jednotka výběru antény (do května 2006) G273 – Senzor monitorování interiéru (od 2006) G384 – Vysílač náklonu vozidla (od 2006) H12 – Akustický signál (od 2006) |
| 18 | 5 | J446 – Řídicí jednotka asistence parkování J587 – Řídicí jednotka senzorů páky převodovky Nepřiřazeno (od 2006) |
| 19 | 5 | J754 – Paměť dat incidentů |
| 20 | 5 | J104 – ABS s řídicí jednotkou EDL Nepřiřazeno (od 2006) |
| 25 | J388 – Kontrolér zadních dveří vlevo (centrální zamykání) (vysoký; od května 2007) J389 – Kontrolér zadních dveří vpravo (centrální zamykání) (vysoký; od května 2007) J393 – Centrální kontrolér systému komfortu (vysoký; od května 2007) |
|
| 25 | 25 | Z1 – Vyhřívané zadní sklo J301 – Kontrolér systému klimatizace (pouze s kapalinovým pomocným ohřívačem) E16 – Spínač výstupu ohřívače / tepla (pouze s kapalinovým pomocným ohřívačem) N24 – Odpor série ventilátoru čerstvého vzduchu (pouze s kapalinovým pomocným ohřívačem) |
| 26 | 20 | Zásuvka U5 – 12 V (zavazadlový prostor) (do května 2006) |
| 30 | J388 – Kontrolér zadních dveří vlevo (ovladač okna) (od května 2006) J389 – Kontrolér zadních dveří vpravo (ovladač okna) (od května 2006) |
|
| 27 | 15 | J538 – Kontrolér palivového čerpadla G6 – Čerpadlo tlaku palivového systému J17 – Kontrolér palivového čerpadla J643 – Relé napájení paliva (od května 2006) |
| 28 | 10 | Poloha nabíjení baterky Mag-Lite (speciální rozhraní vozidla) (do května 2005) |
| 30 | U13 – Transformátor se zásuvkou, 12V-230V (od května 2005) Nepřiřazeno (od května 2006) |
|
| 25 | Zásuvka speciálních vozidel (ne pro USA / Kanada) (vysoký; od listopadu 2005) | |
| 29 | 10 | J220 / J623 – Kontrolér Motronic J248 / J623 – Kontrolér systému přímého vstřikování nafty G70 – Měřidlo hmotnosti vzduchu (AXX) N79 – Topný prvek odvětrání bloku (BUB, BMJ) Nepřiřazeno (od 2006) |
| 30 | 5 | J234 – Jednotka kontroly airbagu (do května 2005) K145 – Kontrolka upozornění na deaktivaci airbagu spolujezdce (do května 2005) |
| 10 | N30 – Vstřikovač, válec 1 (od května 2005) N31 – Vstřikovač, válec 2 (od května 2005) N32 – Vstřikovač, válec 3 (od května 2005) N33 – Vstřikovač, válec 4 (od května 2005) |
|
| 20 | N30 – Vstřikovač, válec 1 N31 – Vstřikovač, válec 2 N32 – Vstřikovač, válec 3 N33 – Vstřikovač, válec 4 N83 – Vstřikovač, válec 5 N84 – Vstřikovač, válec 6 J217 – Kontrolér automatické převodovky (od 2006) J743 – Mechatronika pro převodovku s dvojitou spojkou (od 2006) |
|
| 31 | 5 | F4 – Spínač světel couvání (do května 2005) J743 – Mechatronika pro převodovku s dvojitou spojkou (do května 2005) |
| 20 | V192 – Čerpadlo podtlaku brzd (od května 2005) | |
| 32 | 30 | J388 – Kontrolér zadních dveří vlevo (ovladač okna) (do května 2006) J389 – Kontrolér zadních dveří vpravo (ovladač okna) (do května 2006) U13 – Transformátor se zásuvkou, 12V-230V (od května 2006) U27 – Transformátor se zásuvkou, 12V-15V, (USA / Kanada) (od května 2006) |
| 33 | 25 | J245 – Jednotka kontroly nastavení posuvné střechy |
| 34 | 15 | V125 – Motor nastavení podélné opěrky bederní části řidiče
V126 – Motor nastavení podélné opěrky bederní části sedadla spolujezdce vpředu V129 – Motor nastavení výšky opěrky bederní části sedadla řidiče V130 – Motor nastavení výšky opěrky bederní části sedadla spolujezdce vpředu |
| 35 | 5 | G273 – Senzor monitorování interiéru G384 – Vysílač náklonu vozidla H12 – Akustický signál Nepřiřazeno (od 2006) |
| 36 | 20 | V11 – Čerpadlo systému ostřikovačů světlometů J39 – Relé systému ostřikovačů světlometů |
| 37 | 30 | J131 – Jednotka kontroly vyhřívání sedadla řidiče J132 – Jednotka kontroly vyhřívání sedadla spolujezdce vpředu |
| 38 | 10 | J23 – Jednotka kontroly rotace systému světel a sirény (do května 2005) Nepřiřazeno (od května 2005) J745 – Jednotka kontroly paprsku světel do zatáček a světlometů, na levém světlometu (od května 2007) |
| 20 | J388 – Kontrolér zadních dveří vlevo (centrální zamykání), NAR, s relé akustického signálu J641) (od května 2006) J389 – Kontrolér zadních dveří vpravo (centrální zamykání), NAR, s relé akustického signálu J641) (od května 2006) J393 – Centrální kontrolér systému komfortu (pouze VR6) (od května 2006) |
|
| 39 | 20 | Nepřiřazeno (do května 2005) J217 – Kontrolér automatické převodovky (od května 2005) Nepřiřazeno (od května 2006) |
| 40 | 40 | E16 – Spínač výstupu ohřívače / tepla (ventilátor čerstvého vzduchu) J301 – Jednotka kontroly systému klimatizace (ventilátor čerstvého vzduchu) |
| 5 | E16 – Spínač výstupu ohřívače / tepla (ventilátor čerstvého vzduchu) (vysoký; od listopadu 2005) J301 – Kontrolér systému klimatizace (ventilátor čerstvého vzduchu) (vysoký; od listopadu 2005) |
|
| 41 | 15 | V12 – Motor stěrače zadního skla (do května 2006) |
| 20 | V12 – Motor stěrače zadního skla (od května 2006) J519 – Jednotka kontroly napájení (dvojité čerpadlo ostřikovače) (BSG J1) (od května 2006) |
|
| 42 | 15 | J729 – Relé dvojitého čerpadla ostřikovače 1 (do května 2005) J730 – Relé dvojitého čerpadla ostřikovače 2 (do května 2005) J519 – Jednotka kontroly napájení (dvojité čerpadlo ostřikovače) (BSG J1) (od května 2005) |
| 20 | U1 – Zapalovač cigaret (od května 2006) U9 – Zapalovač cigaret zadní (od května 2006) U5 – Zásuvka 12 V (vyšetřovací jednotka) (od května 2006) |
|
| 43 | 15 | J345 – Jednotka kontroly detektoru přívěsu |
| 44 | 20 | J345 – Jednotka kontroly detektoru přívěsu |
| 45 | 15 | J345 – Jednotka kontroly detektoru přívěsu |
| 46 | 5 | Z20 – Topný prvek ostřikovače vlevo Z21 – Topný prvek ostřikovače vpravo E94 – Regulátor vyhřívaného sedadla řidiče E95 – Regulátor vyhřívaného sedadla spolujezdce vpředu Nepřiřazeno (od května 2006) |
| 47 | 5 | J485 – Relé provozu pomocného ohřívače Nepřiřazeno (od května 2006) |
| 48 | 10 | Nepřiřazeno (do května 2005) Nabíječka pro Mag-Lite a ruční obousměrné rádio (od května 2005) |
| 49 | 5 | E1 – Spínač osvětlení Nepřiřazeno (od května 2006) |

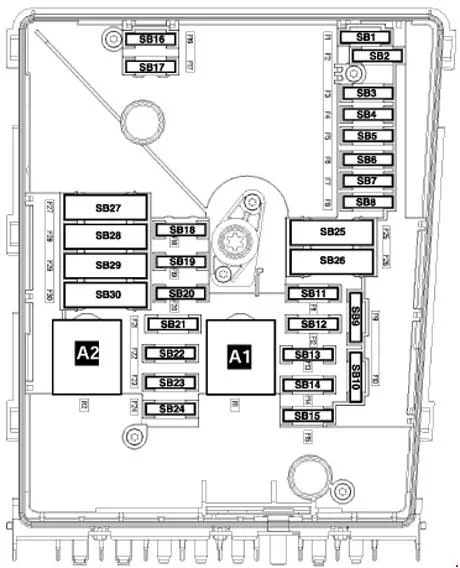

Schéma pojistek motorový prostor (nízký)
| Číslo |
Ampéry [A] |
Popis |
| F1 | 20 | J393 – Řídicí jednotka systému komfortu Není přiděleno (od května 2006) |
| F2 | 5 | J527 – Řídicí jednotka elektroniky sloupku řízení |
| F3 | 5 | J519 – Řídicí jednotka napájení |
| F4 | 30 | J104 – Řídicí jednotka ABS |
| F5 | 15 | J743 – Řídicí jednotka mechatroniky (do května 2006) (Od května 2007) |
| 30 | J743 – Řídicí jednotka mechatroniky (od května 2006) J285 – Řídicí jednotka v panelu přístrojů (od května 2006) |
|
| F6 | 5 | J285 – Řídicí jednotka v panelu přístrojů |
| F7 | 15 | J608 – Řídicí jednotka speciálního vozidla |
| 25 | J608 – Řídicí jednotka speciálního vozidla (od května 2006) | |
| 30 | J743 – Řídicí jednotka mechatroniky (0AM) (od května 2007) | |
| F8 | 15 25 |
J503 – Řídicí jednotka s displejem rádia a navigace R – Rádio R – Příprava pro rádio a systém navigace s TV (modely pro Japonsko) |
| F9 | 5 | J412 – Řídicí jednotka elektroniky správy mobilního telefonu |
| F10 | 5 | J317 – Terminál 30 relé napětí napájení |
| 10 | J623 – Řídicí jednotka motoru | |
| 5 | J359 – Relé nízké výkonové teploty | |
| F11 | 20 | J364 – Řídicí jednotka pomocného vytápění |
| F12 | 5 | J533 – Diagnostické rozhraní datové sběrnice |
| F13 | 30 | J623 – Kontrolér motoru (pouze modely s naftovým motorem) J623 – Kontrolér motoru (benzín) (od května 2007) |
| 25 | J623 – Kontrolér motoru benzín (pouze modely s benzínovým motorem) (do května 2007) | |
| F14 | 20 | N152 – Transformátor zapalování N70-N323 – Cívky zapalování s výstupním stupněm |
| F15 | 10 | Z62 – Vytápění se sondou lambda 3 Z19 – Vytápění se sondou lambda G39 – Sonda lambda G108 – Sonda lambda 2 před katalyzátorem G130 – Sonda lambda za katalyzátorem |
| 5 | G131 – Sonda lambda 2 za katalyzátorem G287 – Sonda lambda 3 za katalyzátorem J17 – Relé čerpadla paliva J179 – Řídicí jednotka automatického osvětlení J360 – Relé vysokého výkonu teploty (370) |
|
| F 16 | 30 | J104 – Řídicí jednotka ABS |
| F17 | 15 | H2 – Klakson vysoký H7 – Klakson nízký J519 – Řídicí jednotka napájení (od května 2006) |
| F18 | 30 | J608 – Jednotka speciálního řízení vozidla (do května 2006) R12 – Zesilovač |
| F19 | 30 | J400 – Jednotka řízení motoru stěrače V216 – Motor stěrače skla předního okna na straně řidiče |
| F20 | 40 | Nepřiřazeno (do května 2006) J179 – Jednotka automatického řízení osvětlení (SDI) (od května 2006) |
| 10 | V50 – Čerpadlo cirkulace chladicí kapaliny nepřetržitě (od května 2007) | |
| F21 | 15 | Z19 – Ohřívač s lambda sondou (do května 2006) G39 – Lambda sonda (do května 2006) G130 – Lambda sonda za katalyzátorem (do května 2006) J583 – Jednotka řízení senzoru NOx (do května 2006) |
| 10 | Z28 – Ohřívač s lambda sondou G39 – Lambda sonda G130 – Lambda sonda za katalyzátorem (od května 2006) J583 – Jednotka řízení senzoru NOx (od května 2006) Z28 – Ohřívač s lambda sondou (od května 2006) |
|
| 20 | V192 – Čerpadlo podtlaku brzd (od května 2007) | |
| F22 | 5 | F47 – Spínač pedálu brzdy (do listopadu 2005) G476 – Přenosník polohy spojky |
| F23 | 5 | J299 – Relé čerpadla sekundárního vzduchu (BSF) |
| 10 | N18 – Ventil recirkulace výfukových plynů N75 – Elektromagnetický ventil regulace tlaku přeplňování (do května 2006) N80 – Elektromagnetický ventil 1 systému filtru s aktivním uhlím (od května 2006) V144 – Diagnostické čerpadlo systému paliva (BGQ, BGP) N345 – Radiátor recirkulace výfukových plynů ventil přepínání N381 – Ventil přepínání radiátoru výfukových plynů s recirkulací výfukových plynů 2 (do května 2006) N276 – Ventil regulace tlaku paliva (od května 2006) J623 – Kontrolér motoru (od května 2006) N156 – Ventil přepínání variabilního sběrného potrubí (od května 2006) |
|
| 15 | N276 – Ventil regulace tlaku paliva (do května 2006) N218 – Ventil vstupu sekundárního vzduchu (od května 2006) N276 – Ventil regulace tlaku paliva (od května 2007) J623 – Kontrolér motoru (od května 2007) N156 – Ventil přepínání variabilního sběrného potrubí (od května 2007) |
|
| F24 | 10 | F265 – Termostat řízený mapa systému chlazení motoru J293 – Kontrolér ventilátoru radiátoru N18 – Ventil recirkulace výfukových plynů N80 – Elektromagnetický ventil 1 filtru s aktivním uhlím N156 – Ventil přepínání variabilního sběrného potrubí N205 – Ventil kontroléra vačkového hřídele vstupu 1 N316 – Ventil škrticí klapky sběrného potrubí |
| F25 | 40 | J519 – Jednotka řízení napájení (do května 2006) |
| 30 | J519 – Jednotka řízení napájení (A / 1) (od května 2006) | |
| F26 | 40 | J519 – Jednotka řízení napájení (do května 2006) |
| 30 | J519 – Jednotka řízení napájení (D / 1) (od května 2006) | |
| F27 | 50 | J179 – Jednotka automatického řízení osvětlení |
| 40 | J299 – Relé čerpadla sekundárního vzduchu | |
| F28 | 40 | J681 – Terminál 15 relé napájení 2 |
| F29 | 50 | J496 – Relé dodatečné čerpadlo kapaliny chladicí S44 – Pojistka termická regulace zásuvky 1 |
| F30 | 50 | Nepřiřazeno (do května 2006) J59 – Relé deaktivace kontaktu X (od května 2006) |
| 40 | J519 – Jednotka řízení napájení (I / 1) (od května 2007) | |
| Relé | ||
| A1 | Terminál 30 relé napájení -J317- (458) Terminál 30 relé napájení -J317- (100) Terminál 30 relé napájení -J317- (370) |
|
| A2 | Relé čerpadla sekundárního vzduchu -J299- (100) Senzor na měření proudu -G582- (488; do května 2006 pouze kód motoru BLG) Můstek kabelů (pouze modely s naftovým motorem) |
|
Číslo kódu relé 100 je nahrazeno číslem kódu relé 370 v závislosti na výrobě.

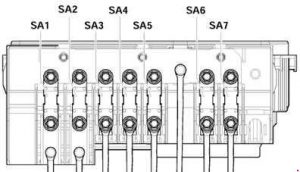

| Číslo |
Ampéry [A] |
Popis |
| 1 | 150 | C – Alternátor (90A / 120A) |
| 200 | C – Alternátor (140A) | |
| 2 | 80 | J500 – Ovladač servoriadenia
V187 – Elektromechanický motor servoriadenia |
| 3 | 50 | J293 – Ovladač ventilátora chladiče V7 – Ventilátor chladiče V177 – Ventilátor chladiče 2 |
| 4 | 40 |
Speciální vybavení (do května 2006)
J359 – Relé nízké tepelné kapacity (1. stupeň), (od prosince 2006)
Z35 – Přídavný prvek ohřívače vzduchu (od prosince 2006) |
| 5 | 100 |
Pojistky na podložce pojistky C, vlevo pod přístrojovou deskou SC43-SC45, SC28, SC22, SC18, SC19, SC12, (do listopadu 2005)
Pojistky na podložce pojistky C, vlevo pod přístrojovou deskou SC43-SC45, SC28, SC22, SC15-SC20, SC 12, SC22-SC27, SC19, SC38, (od listopadu 2005)
J604 – Jednotka pomocného ovládání ohřívače vzduchu (do listopadu 2005) |
| 6 | 80 | Pojistky na podložce pojistky C, vlevo pod přístrojovou deskou SC43-SC45, SC28, SC22, SC18, SC19, SC12 J360 – Relé vysoké tepelné kapacity (1. a 3. stupeň), (od prosince 2006) Z35 – Přídavný prvek ohřívače vzduchu (od listopadu 2006)
|
| 100 | J604 – Jednotka pomocného ovládání ohřívače vzduchu (od listopadu 2005) Z35 – Pomocný ohřívač vzduchu (od listopadu 2005) Volitelné vybavení |
|
| 7 | 50 | Správa přívěsu |
| 40 | Speciální vybavení, osoby se zdravotním postižením | |
| 30 | Speciální vybavení, jednotka trestního vyšetřování |

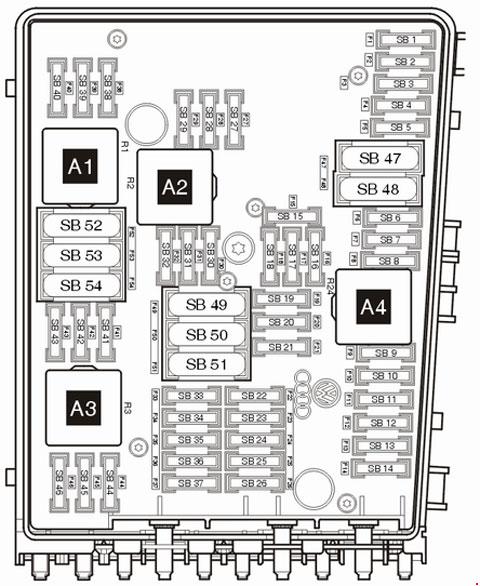

Schéma pojistek motorový prostor (vysoký)
<td
| Číslo |
Ampéry [A] |
Popis |
| F1 | 30 | J104 – ABS s řídicí jednotkou EDL |
| F2 | 30 | J104 – ABS s řídicí jednotkou EDL |
| F3 | 20 | J393 – Centrální řídicí jednotka komfortního systému V217 – Motor stěrače na straně spolujezdce (od května 2005) Nepřiřazeno (od listopadu 2005) |
| F4 | 5 | J519 – Řídicí jednotka napájení |
| F5 | 20 | H2 – troubka vysoká (do května 2005) H7 – troubka nízká (do května 2005) |
| 15 | J519 – Řídicí jednotka napájení (troubka) (od května 2005) | |
| F6 | 5 | N276 – Ventil regulace tlaku paliva (do května 2005) |
| 15 | N276 – Ventil regulace tlaku paliva (od května 2005) J17 – Čerpadlo paliva (od května 2007) |
|
| 20 | N152 – Transformátor zapalování (do května 2005) N… – Cívky zapalování 1-4 s výstupním stupněm (do května 2005) |
|
| F7 | 5 | F47 – Spínač pedálu brzdy systému tempomatu G476 – Přenosník polohy spojky Nepřiřazeno (od listopadu 2005) |
| 40 | SF2 – Pojistka 2 na podložce pojistky F (zadní baterie) (od května 2007) | |
| F8 | 10 | F265 – Termostat řízený mapou systému chlazení motoru N205 – Ventil regulátoru vačkového hřídele vstup 1 N80 – Elektromagnetický ventil 1 filtr aktivního uhlí (impulzivní) N18 – Ventil recirkulace výfukových plynů N316 – Ventil regulátoru klapky vzduchu v sacím potrubí V157 – Motor klapky sacího potrubí N79 – Kryt elemenet vytápění odvod N156 – Ventil přepínání sacího potrubí s variabilní délkou J293 – Regulátor ventilátoru chladiče Nepřiřazeno (od května 2005) |
| 15 | R190 – Digitální satelitní rádio přijímač (od května 2007) | |
| F9 | 10 | J583 – Řídicí jednotka senzoru NOx (do května 2005) J179 – Řídicí jednotka automatického osvětlení (do května 2005) J17 – Relé čerpadla paliva (do května 2005) N249 – Ventil recirkulace vzduchu turbodmychadla (od května 2005) N80 – Elektromagnetický ventil aktivovaný filtr uhlí 1 (od května 2005) N75 – elektromagnetický ventil regulace tlaku přeplňování (od května 2005) |
| F10 | 10 | G130 – Lambda sonda za katalyzátorem (do května 2005) G131 – Lambda sonda 2 za katalyzátorem (do května 2005) N18 – Ventil recirkulace výfukových plynů (do května 2005) N75 – Elektromagnetický ventil regulace tlaku přeplňování (do května 2005) N345 – Ventil přepínání chladiče výfukových plynů s recirkulací výfukových plynů (do května 2005) J299 – Relé čerpadla sekundárního vzduchu (do května 2005) Nepřiřazeno (od května 2005) V144 – Diagnostické čerpadlo systému paliva (USA / Kanada) (od listopadu 2005) G42 – Senzor teploty nasávaného vzduchu (od května 2007) G70 – Měřič hmotnosti vzduchu (od května 2007) |
| F11 | 25 | J220 – Řídicí jednotka Motronic (do května 2005) |
| 30 | J361 – Řídicí jednotka Simos (do května 2005) J248 – Řídicí jednotka systému přímého vstřikování naftového motoru (do května 2005) |
|
| 10 | Z19 – Ohřívač s lambda sondou (od května 2005) Z28 – Ohřívač s lambda sondou 2 (od května 2007) |
|
| F12 | 15 | G39 – Lambda sonda (AXW, BAG, BCA, BKG, BLP, BLX a BLY) (do května 2005) G108 – Lambda sonda 2 (AXW, BLX a BLY) (do května 2005) G130 – Lambda sonda za katalyzátorem (BCA) (do května 2005) J583 – řídicí jednotka senzora NOx (BAG, BKG a BLP) (do května 2005) |
| 10 | Z29 – Ohřívač s lambda sondou 1 za katalyzátorem (od května 2005) Z30 – Ohřívač s lambda sondou 2 za katalyzátorem (od května 2007) |
|
| F13 | 15 | J217 – Regulátor automatické převodovky (do května 2005) J743 – Mechatronika pro převodovku s dvojitou spojkou |
| 30 | J743 – Řídicí jednotka mechatroniky (od května 2007) | |
| F14 | – | Nepřiřazeno |
| F15 | 40 | B – Motorek startování (terminál 50) (do května 2005) |
| 10 | V50 – Čerpadlo cirkulace chladicí kapaliny (od května 2005) | |
| F 16 | 15 | J527 – Řídicí jednotka elektroniky sloupku řízení (do května 2005) |
| 5 | J104 / J527 – Řídicí jednotka sloupku řízení (od května 2005) | |
| F17 | 10 | J285 – Řídicí jednotka displeje v přístrojové desce (do května 2005) |
| 5 | J285 – Řídicí jednotka v přístrojové desce (od května 2005) | |
| F18 | 30 | J608 – Řídicí jednotka speciálního vozidla (do května 2005) R12 – Zesilovač (od května 2005) J608 – Řídicí jednotka pro speciální vozidla (od května 2007) |
| F19 | 15 | R – Rádio J503 – Řídicí jednotka s displejem systému rádio a navigace (do května 2005) R19 – Digitální satelitní rádio (od května 2007) |
| F20 | 10 | J412 – Řídicí jednotka elektroniky správy mobilního telefonu (telefon / příprava pro telefon) J503 – Řídicí jednotka s displejem systému radionavigace (od května 2005) |
| 5 | J412 – Řídicí jednotka elektroniky správy mobilního telefonu (od listopadu 2005) | |
| F21 | – | Nepřiřazeno |
| F22 | – | Nepřiřazeno |
| F23 | 10 | Nepřiřazeno (do května 2005) J623 – Regulátor motoru (od května 2005) J271 – Relé napájení proudu Motronic (100) (od května 2005) |
| 5 | J623 – Řídicí jednotka motoru (od listopadu 2005) |
| F24 | 10 | J533 – Diagnostické rozhraní datové sběrnice (do května 2005) |
| 5 | J533 – Diagnostické rozhraní datové sběrnice (od května 2005) | |
| F25 | 40 | Nepřiřazeno (do května 2007) J519 – Řídicí jednotka napájení (A1) (od května 2007) |
| F26 | 10 | J220 – Řídicí jednotka Motronic (do května 2005) Nepřiřazeno (od května 2005) |
| 5 | J248 – Řídicí jednotka systému přímého vstřikování naftového motoru (do května 2005) J317 – Relé napětí napájení terminálu 30 (do května 2007) |
|
| 40 | J519 – Řídicí jednotka napájení (D1) (od května 2007) | |
| F27 | 10 | N79 – Ohřívací prvek pro odvod vzduchu z podvozku (do května 2005) Nepřiřazeno (od května 2005) |
| F28 | 20 | J217 – Řídicí jednotka automatické převodovky (do května 2005) F125 – Multifunkční spínač (do května 2005) |
| 25 | J623 – Řídicí jednotka motoru (od května 2005) | |
| F29 | 20 | N… – Zapalovací cívky 1-4 s výstupním stupněm (do května 2005) N… – Vstřikovače, válce 1-4 (do května 2005) |
| 5 | J496 – Přídavné relé čerpadla chladicí kapaliny (od května 2005) J299 – Relé sekundárního vzduchového čerpadla (od května 2005) |
|
| F30 | 20 | J162 – Řídicí jednotka ohřívače (do května 2005) J485 – Pomocné relé pro provoz ohřívače (od května 2005) |
| F31 | 25 | V – Motor stěrače předního skla (do května 2005) |
| 30 | V – Motor stěrače předního skla (od května 2005) | |
| F32 | 10 | N… – Vstřikovače (do května 2005) Nepřiřazeno (od května 2005) |
| F33 | 15 | G6 – Čerpadlo tlaku palivového systému (do května 2005) Nepřiřazeno (od května 2005) |
| F34 | – | Nepřiřazeno |
| F35 | – | Nepřiřazeno |
| F36 | – | Nepřiřazeno |
| F37 | – | Nepřiřazeno |
| F38 | 10 | V48 – Motor kontroly paprsku levého světlometu (do května 2005) V49 – Motor kontroly paprsku pravého světlometu (do května 2005) J293 – Kontrolér ventilátoru chladiče (od května 2005) N205 – Ventil kontroléra výfukového vačkového hřídele 1 (od listopadu 2005) N112 – Ventil vstupu sekundárního vzduchu (od května 2007) N321 – Ventil klapky výfuku 1 (od května 2007) N320 – Ventil vstupu sekundárního vzduchu 2 (od května 2007) V144 – Diagnostická pumpa palivového systému (od května 2007) N80 – Aktivní uhlíkový filtr elektromagnetického ventilu 1 (od května 2007) N156 – Ventil vstupu sekundárního vzduchu (od května 2007) N318 – Ventil kontroléra výfukového vačkového hřídele 1 (od května 2007) |
| F39 | 5 | G226 – Senzor hladiny oleje a teploty oleje (do listopadu 2005) F – Spínač brzdových světel (do listopadu 2005) F47 – Spínač brzdového pedálu (od listopadu 2005) G476 – Senzor polohy spojky (od listopadu 2005) |
| F40 | 20 | Podpora pojistky palubní desky (SC1-SC6, SC7-SC11, SC29-SC31) (do května 2005) N70 – Zapalovací cívka 1 s výstupním stupněm (od května 2005) N127 – Zapalovací cívka 2 s výstupním stupněm (od května 2005) N291 – Zapalovací cívka 3 s výstupním stupněm (od května 2005) N292 – Zapalovací cívka 4 s výstupním stupněm (od května 2005) |
| F41 | – | Nepřiřazeno |
| F42 | 10 | G70 – Měřič hmotnosti vzduchu (AZV, BKC, BKD, BDK, BJB) J757 – Relé napájení proudu komponent motoru (od listopadu 2005) |
| 5 | J49 – Relé elektrického čerpadla paliva 2 (BGU, BCA) J271 – Relé napájení proudu Motronic (do listopadu 2005) |
|
| F43 | 30 | Nepřiřazeno (do května 2005) N70 – Zapalovací cívka 1 s výstupním stupněm (od května 2005) N127 – Zapalovací cívka 2 s výstupním stupněm (od května 2005) N291 – Zapalovací cívka 3 s výstupním stupněm (od května 2005) N292 – Zapalovací cívka 4 s výstupním stupněm (od května 2005) N323 – Zapalovací cívka 5 s výstupním stupněm (od května 2005) N324 – Zapalovací cívka 6 s výstupním stupněm (od května 2005) |
| F44 | – | Nepřiřazeno |
| F45 | – | Nepřiřazeno |
| F46 | – | Nepřiřazeno |
| F47 | 40 | J519 – Řídicí jednotka napájení (do listopadu 2005) |
| 30 | J519 – Řídicí jednotka napájení (D / 1 vlevo) (od listopadu 2005) | |
| F48 | 40 | J519 – Řídicí jednotka napájení (do listopadu 2005) |
| 30 | J519 – Řídicí jednotka napájení (A / 1 vpravo) (od listopadu 2005) | |
| F49 | 40 | Nepřiřazeno (do května 2005) J681 – Terminál 15 relé napětí napájení 2 (od května 2005) SF2 – Pojistka v podpoře pojistky F (zadní baterie) (od listopadu 2005) J519 – Řídicí jednotka napájení (L1) (od listopadu 2005) |
| F50 | – | Nepřiřazeno |
| F51 | 50 | Q10 – Zapalovací svíčka 1 (do května 2005) Q11 – Zapalovací svíčka 2 (do května 2005) Q12 – Zapalovací svíčka 3 (do května 2005) Q13 – Zapalovací svíčka 4 (do května 2005) |
| 40 | J299 / V101 – Relé sekundárního vzduchového čerpadla (od května 2005) | |
| F52 | 50 | J519 – Řídicí jednotka napájení SC40-SC42, SC46, SC47, SC49 (do května 2005) |
O Volkswagen Jetta (2005-2010)
Volkswagen Jetta z let 2005 až 2010 je známý svou spolehlivostí a komfortem. Tento model patří do páté generace Jetta a nabízí různé možnosti motorů, včetně benzinových a dieselových variant. Mezi oblíbené motory patří 1.6litrový benzinový motor a 1.9litrový TDI dieselový motor, které jsou známé svou efektivitou a výkonem. Jetta je vybavena moderními technologiemi a bezpečnostními prvky, což ji činí ideální volbou pro rodiny i jednotlivce, kteří hledají spolehlivé vozidlo pro každodenní použití.
Schéma pojistkové skříňky Volkswagen Jetta
Tato stránka zobrazuje schéma pojistkové skříňky pro Volkswagen Jetta z let 2005 až 2010. V tomto modelu se pojistková skříňka obvykle nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, jako jsou světla, klimatizace a elektronické systémy vozidla. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
