Mitsubishi Lancer (2000-2018) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Mitsubishi Lancer (2000–2018), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Mitsubishi Lancer (2000-2007) – schéma pojistkové skříňky
Rok výroby: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Pojistka zapalovače cigaret (zásuvka napájení) v Mitsubishi Lancer (2000-2007) je pojistka 11 v pojistkové skříňce motorového prostoru.
Pojistka motorového prostoru a skříňka relé
| Č. | Amp [A] | Popis |
| 1 | 60 | Pojistka č. 15, 16, 19, 20
(v připojovací skříňce) obvod. |
| 2 | 50 | Ovladač ventilátoru |
| 3 | 60 | Ovladač ABS |
| 4 | 40 | Obvod spínače zapnutí |
| 5 | 30 | Hlavní spínač ovládání oken a
pomocný spínač ovládání oken. |
| 6 | 15 | Světlomet přední mlhový;
Kontrolka předního mlhového světlometu; Relé předního mlhového světlometu a rezervní konektor (pro přední mlhový světlomet). |
| 7 | 10 | Relé klaksonu a klakson |
| 8 | 20 | Senzor proudění vzduchu filtru vzduchu;
Senzor polohy vačkového hřídele; Elektromagnetický ventil výfukových plynů (systém EGR); Elektromagnetický ventil výfukových plynů (systém řízení obcházení); Motor – A/T – ovladač; Ovladač motoru; Lambda sonda řízení motoru; Relé řízení motoru; Senzor úhlu kliky motoru; Relé řízení ventilátoru; Vstřikovač paliva; Relé zapalovací cívky; Imobilizér – ovladač; Servomechanismus řízení rychlosti tělového ventilu na volnoběhu. |
| 9 | 10 | Kompresor klimatizace |
| 10 | 15 | Ovladač ABS;
Motor-A/T-ECU; Kontrolka brzdového světla a kombinovaná zadní lampa. |
| 11 | 15 | Konektor příslušenství |
| 12 | 7.5 | Alternátor |
| 13 | 10 | Ovladač ETACS;
Přední světlomet směrovky; Kombinovaná zadní lampa; Boční světlomet směrovky a světlomet směrovky. |
| 14 | 20 | Jednotka elektromagnetického ventilu
řízení klimatizace a motor A/T-ECU. |
| 15 | 15 | Čerpadlo paliva |
| 16 | 10 | Světlomet (pravý) |
| 17 | 10 | Světlomet (levý) a
kontrolka dálkových světel. |
| 18 | 10 | Světlomet (pravý) |
| 19 | 10 | Světlomet (levý),
Jednotka světlometů a spínač vyrovnávání světlometů. |
| 20 | 7.5 | Regulátor klimatizace;
Žárovka osvětlení popelníku; Žárovka osvětlení zapalovače cigaret; Kombinovaný ukazatel; Spínač mlhových světel; Přední světlomet směrovky; Spínač nouzových světel; Jednotka světlometů (pravá); Spínač vyrovnávání světlometů; Spínač vyhřívaného sedadla; Regulátor topení; Žárovka řidičského průkazu; Kombinovaná zadní žárovka; Reostat; Světlomet směrovky na boku a zásuvka rezervy (pro audio). |
| 21 | 7.5 | Kombinovaný ukazatel;
Jednotka světlometů (levá); Osvětlení evidenční tabule; Osvětlení polohy (levé) a kombinované zadní osvětlení (levé). |
| 22 | 10 | Měřicí přístroj;
Spínač sloupku; Regulátor ETACS a přední regulátor. |
| 23 | 10 | Hodiny;
Regulátor ETACS a zásuvka rezervy (pro audio). |
| 24 | – | – |
| 25 | 20 | Jednotka vyhřívaného sedadla a
spínač vyhřívaného sedadla. |
| 26 | 100 <4G1> 120 <4G6> | Baterie;
Pojistka č. 1,2, 3, 4, 5; Pojistka č. 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 22 (schéma relé) a přední regulátor. |
| Relé | ||
| A-04X | Relé předních potkávacích světel | |
| A-05X | Relé klaksonu | |
| A-06X | – | |
| A-07X | – | |
| A-08X | – | |
| A-09X | Relé regulátoru ventilátoru | |
| A-10X | ECU přední | |
| A-11X | ECU přední | |
| Č. | Relé |
| B-10X | Presa pro detekci rychlosti motoru |
| B-11X | – |
| B-12X | – |
| B-13X | – |
| B-14X | Relé cívky zapalování |
| B-15X | Relé řízení A/T |
| B-16X | Relé řízení motoru |
| B-17X | Relé kompresoru klimatizace |
Panel pojistek palubní desky
| Č. | Amp [A] | Popis |
| 1 | 10 | Kondenzátor a cívka zapalování |
| 2 | 7.5 | Kontrolka ABS;
Kontrolka brzd; Kontrolka nabíjení; Kontrolka motoru; Spínač sloupku; Kombinované počítadlo; Kontrolér ETACS; Kontrolka nízké úrovně paliva, Kontrolka tlaku oleje, Kontrolka airbagu SRS, Kontrolér SRS; Senzor rychlosti vozidla. |
| 3 | 7.5 | Relé řízení A/T;
Kombinované počítadlo; Motor-A/T-ECU; Kontrolér ETACS; Senzor rychlosti vstupního hřídele; Senzor rychlosti výstupního hřídele; Zadní kombinované světlo; SRS-ECU. |
| 4 | – | – |
| 5 | 7.5 | Relé kompresoru klimatizace;
Kontrolér klimatizace; Relé ventilátoru; Relé odmrazování zadního okna; Přední kontrolér; Relé vyhřívaného sedadla, Řídicí jednotka topení; Motor řízení ventilu výběru vnějšího/ vnitřního vzduchu |
| 6 | 7.5 | Dálkově ovládané zrcadlo |
| 7 | 20 | Přední kontrolér a
motor stěrače čelního skla. |
| 8 | 7.5 | Motor-A / T-ECU;
Kontrolér motoru; Relé palivové pumpy (1) a relé palivové pumpy (2). |
| 9 | 15 | Zapalovač cigaret |
| 10 | – | – |
| 11 | 7.5 | Dodatečná zásuvka relé a
dálkově ovládané zrcadlo. |
| 12 | 7.5 | Kontrolér ABS |
| 13 | – | – |
| 14 | 15 | Kontrolér ETACS a motor stěrače zadního skla |
| 15 | 15 | Diagnostická zásuvka |
| 16 | 10 | Zadní mlhové světlo;
Kontrolka zadního mlhového světla a relé zadního mlhového světla. |
| 17 | – | – |
| 18 | – | – |
| 19 | 30 | Kontrolér klimatizace;
Motor ventilátoru; Kontrolér topení a rezistor. |
| 20 | 30 | Odmrazovač zadního okna |
| Relé | ||
| 1 | Relé čerpadla paliva (1) | |
| 2 | Relé vyhřívaného sedadla | |
| 3 | Relé čerpadla paliva (2) | |
| 4 | Relé zásuvky příslušenství | |
| 5 | Relé zadních mlhových světel | |
| 6 | Relé elektrického okna | |
| 7 | Relé ventilátoru | |
| 8 | Relé odmrazovače zadního okna | |
Mitsubishi Lancer (2007-2018) – schéma pojistkové skříňky
Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v Mitsubishi Lancer je pojistka 13 v pojistkové skříňce motorového prostoru.

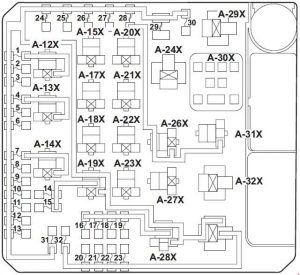

Pojistková skříňka v motorovém prostoru
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Relé mlhových světel. |
| 2 | 7.5 | Modul řízení motoru |
| 3 | 20 | Senzor rychlosti kladek;
Modul řízení motoru. |
| 4 | 10 | Relé klaksonu a klakson |
| 5 | 7.5 | Generátor |
| 6 | 20 | Stříkací systém světlometů |
| 7 | 10 | Jednotka kompresoru klimatizace a relé připojení kompresoru klimatizace. |
| 8 | 15 | ETV/ventilátor chladiče oleje
(Twin Clutch SST); (kromě vozidel s turbokompresorem); ETV (vozidla s turbokompresorem). |
| 9 | 20 | Bezpečnostní alarm |
| 10 | 15 | Odtávání stěračů |
| 11 | – | – |
| 12 | 30 | Napájecí port |
| 13 | 10 | Relé denního svícení a
denní světla. |
| 14 | 10 | Montáž světlometu (horní: levý) |
| 15 | 10 | Montáž světlometu (horní: pravý) |
| 16 | 20 | Světlomet (tlumené/hlavní světlo) (levé) |
| 17 | 20 | Světlomet (tlumené/hlavní světlo) (pravé) |
| 18 | 10 | Jednotka světlometu (nízké: levé) |
| 19 | 10 | Montáž světlometu (nízké: pravé) |
| 20 | 10 | ENG/POWER
(kromě vozidel s turbokompresorem); I/C SPRAY (vozidla s turbokompresorem). |
| 21 | 10 | Startovací cívka č. 1 až 4 |
| 22 | 20 | Senzor ohřívaného kyslíku ve středu
v potrubí výfuku; Modul řízení motoru; Ventil řízení oleje motoru; Elektromagnet pro čištění výfukových plynů; Solenoid ventilace emisí par; Vstřikovač č. 1 až 4; Senzor průtoku vzduchu; Senzor ohřívaného kyslíku a senzor rychlosti vozidla <M/T>. |
| 25 | Ohřívač potrubí paliva | |
| 23 | 15 | Modul palivové pumpy
(kromě vozidel s turbokompresorem). |
| 20 | Modul palivové pumpy
(vozidla s turbokompresorem). |
|
| 24 | 30 | Spouštěč |
| 25 | 40 | Kontrola zdvihu ventilů
(kromě vozidel s turbokompresorem). |
| 26 | 40 | Kontrolér ABS |
| 27 | 30 | Kontrolér ABS |
| 28 | 30 | Motor ventilátoru kondenzátoru;
Relé ventilátoru kondenzátoru a relé kontroly ventilátoru. |
| 29 | 40 | Motor ventilátoru chladiče a
relé ventilátoru chladiče |
| 30 | 30 | IOD, pojistka č. 7 až 9 v
kabině. |
| 31 | 30 | Audio zesilovač |
| 32 | Nafta | |
| Číslo |
Relé | |
| A-11X | Relé mlhových světel | |
| A-12X | Relé klaksonu | |
| A-13X | Relé spojení kompresoru klimatizace | |
| A-14X | – | |
| A-15X | Relé kontroly CVT | |
| A-16X | – | |
| A-17X | Relé světlometů (vysoké) | |
| A-18X | Relé motoru kontroly
aktuátoru škrticí klapky. |
|
| A-19X | – | |
| A-20X | Relé denních světel | |
| A-21X | Relé vstřikovače | |
| A-22X | – | |
| A-23X | Relé ventilátoru kondenzátoru | |
| A-24X | Relé kontroly | |
| A-25X | Relé světlometů (nízké) | |
| A-26X | Relé ventilátoru chladiče | |
| A-27X | – | |
| A-28X | Relé kontroly ventilátoru | |
| A-29X | – | |
| A-30X | Relé MFI | |
Pojistková skříňka nad baterií
| Č. | Ampéry [A] | Popis |
| 33 | 120 | Prvek pojistky č. 37;
Prvek pojistky č. 34 až 36. |
| 34 | 80 | Pojistka č. 2, 4, 5, 10, 11, 12, 14, 15,
17, 18, 20 a 25 v kabině. |
| 35 | 80 | – |
| 36 | 120 | Pojistka č. 1 až 32 v motorovém prostoru;
Relé světlometů (vysoké); Relé světlometů (nízké); Relé MFI. |
| 37 | 80 | Prvek pojistky č. 1 a 21, 3, 6, 13,
16, 19 a 22 v kabině a ETACS-ECU (relé ACC 2 a relé ventilátoru). |
Blok pojistkové skříňky přístrojové desky
| Číslo | Ampéry [A] | Popis |
| 1 | 30 | Motor ventilátoru |
| 2 | 15 | Světlomety (brzdové);
ETACS-ECU; Brzdové světlo umístěné nahoře; Kombinované zadní světlo a jednotka spínače převodovky. |
| 3 | 10 | Zadní mlhové světlo |
| 4 | 30 | ETACS-ECU;
Motor ostřikovače; Motor stěračů čelního skla. |
| 5 | 10 | Konektor datové sběrnice |
| 6 | 20 | ETACS-ECU;
Aktuátor zámku předních dveří; Aktuátor a spínač zavazadlového prostoru a aktuátor zámku zadních dveří. |
| 7 | 15 | Jednotka audiovizuální navigace;
Jednotka CAN box; Jednotka centrálního panelu; Modul hands-free; Rádio; CD přehrávač a měnič CD; Zadní displej; Rádiový tuner satelitního rádia. |
| 8 | 7.5 | Regulátor klimatizace;
Spínač sloupku; Kombinovaný počítač; Regulátor ETACS; Spínač připomenutí klíče; Regulátor KOS; Relé ovládání oken; Modul bezdrátového ovládání a modul antény přijímače. |
| 9 | 15 | Jednotka audiovizuální navigace;
Centrální jednotka; Kombinovaný počítač a spínač připomenutí klíče. |
| 10 | 15 | Regulátor ETACS;
Blikající světlo upozornění. |
| 11 | 15 | Stěrač zadního okna |
| 12 | 7.5 | Ovládací panel klimatizace;
Regulátor klimatizace; relé ovládání CVT; Regulátor ABS; jednotka centrálního panelu; spínač sloupku; kombinovaný počítač; relé vyhřívaného sedadla; Regulátor KOS; relé odmrazování zadního okna; jednotka spínačů převodovky; Regulátor SRS; Jednotka motoru střešního okna; Modul bezdrátového ovládání a modul antény přijímače. |
| 13 | 15 | Příslušenství presofondo (přední) a zapalovač cigaret |
| 14 | 10 | Obvod spínače startování |
| 15 | 20 | Jednotka motoru střešního okna |
| 16 | 10 | Jednotka audiovizuální navigace;
Modul CAN; Sada bočních zrcátek; Rádio a CD přehrávač nebo CD měnič; Displej vzadu a dálkový spínač zrcadla, |
| 17 | 10 | Klasifikace cestujících – kontrolér |
| 18 | 7.5 | Jednotka audiovizuální navigace;
Spínač couvacího světla <M/T>; Modul řízení motoru; Kontrolér SRS; Spínač rozsahu převodovky. |
| 19 | 15 | Příslušenství presofondo (středová konzola vzadu) |
| 20 | 30 | Motor předního okna (pravého);
Hlavní spínač okna a motor zadního okna. |
| 21 | 30 | Odmlžování zadního okna |
| 22 | 7.5 | Montáž bočních zrcátek |
| 23 | 15 | Příslušenství napájení 115 V. |
| 24 | 20 25 |
Elektrická sedadla |
| 25 | 30 | Vyhřívané sedadlo |
| Číslo | Relé | |
| R1 | Motor ventilátoru | |
O Mitsubishi Lancer (2000-2018)
Mitsubishi Lancer, vyráběný v letech 2000 až 2018, je populární model japonského výrobce, který se vyznačuje spolehlivostí a všestranností. Tento automobil byl dostupný v různých karosářských verzích, včetně sedanu a hatchbacku, což ho činilo atraktivním pro široké spektrum zákazníků. Lancer byl vybaven různými motorizacemi, od úsporných čtyřválcových motorů až po výkonnější verze s turbem, které byly oblíbené mezi nadšenci sportovní jízdy. Díky svému dynamickému designu a pokročilým technologiím si Mitsubishi Lancer získal pověst spolehlivého a výkonného vozidla.
Schéma pojistkové skříňky Mitsubishi Lancer
Tato stránka zobrazuje schéma pojistkové skříňky pro model Mitsubishi Lancer, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu obvykle nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou provoz vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
