Mitsubishi L200 (2005-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Mitsubishi L200 (2005–2019), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Mitsubishi L200 (2005-2015) – schéma pojistkové skříňky
Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Pojistka zapalovače cigaret (zásuvka napájení) v Mitsubishi L200 (2005-2015) je pojistka 2 v pojistkové skříňce na přístrojové desce.

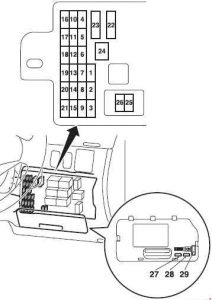

Pojistková skříňka na přístrojové desce
Levá
Pravá
| Nr | Popis | Amp [A] |
| 1 | Světlomet zadní (levý) | 7,5 |
| 2 | Zapalovač cigaret | 15 |
| 3 | Cívka zapalování | 10 |
| 4 | Startování | 7,5 |
| 5 | Otevíratelná střecha | 20 |
| 6 | Zásuvka příslušenství | 15 |
| 7 | Světlomet zadní (pravý) | 7,5 |
| 8 | Zrcátka vnější | 7,5 |
| 9 | Řídicí jednotka motoru | 7,5 |
| 10 | Řídicí jednotka | 7,5 |
| 11 | Světlomet zadní mlhový | 10 |
| 12 | Centrální zamykání | 15 |
| 13 | Vnitřní osvětlení | 10 |
| 14 | Stěrač zadního okna | 15 |
| 15 | Směrovky | 7,5 |
| 16 | Relé | 7,5 |
| 17 | Vyhřívané sedadlo | 20 |
| 18 | Možnost | 10 |
| 19 | Vyhřívané vnější zrcátko | 7,5 |
| 20 | Stěrače | 20 |
| 21 | Osvětlení couvání | 7,5 |
| 22 | Odmlžovač skel | 30 |
| 23 | Ohřívač | 30 |
| 24 | Elektrické sedadlo | 40 |
| 25 | Rádio | 10 |
| 26 | Elektronicky řízená jednotka | 15 |
| 27 | Rezervní pojistka | 7,5 |
| 28 | Rezervní pojistka | 20 |
| 29 | Rezervní pojistka | 30 |
Pojistková skříňka v motorovém prostoru
| Nr | Popis | Amp [A] |
| 1 | – | – |
| 2 | Elektrický systém oken | 40 |
| 3 | Klíč na startování | 40 |
| 4 | Kompresor klimatizace | 10 |
| 5 | Motor ventilátoru kondenzátoru | 20 |
| 6 | Světlomet s tlumeným světlem (levý) | 10 |
| 7 | Světlomet s tlumeným světlem (pravý) | 10 |
| 8 | Světlomet s dálkovým světlem (levý) | 10 |
| 9 | Světlomet s dálkovým světlem (pravý) | 10 |
| 10 | Kontrola motoru | 20 |
| 11 | Alternátor | 7,5 |
| 12 | Brzdová světla | 15 |
| 13 | Klakson | 10 |
| 14 | Automatická převodovka | 20 |
| 15 | Varovné světlo | 10 |
| 16 | Palivové čerpadlo | 15 |
| 17 | Přední mlhová světla | 15 |
| 18 | Audio zesilovač | 20 |
Mitsubishi L200 (2017-2019…) – schéma pojistky
Rok výroby: 2017, 2018, 2019.
Pojistky zapalovače cigaret (zásuvka napájení) v Mitsubishi L200 jsou pojistka č. 2 (zapalovač cigaret) a č. 6 (zásuvka příslušenství) v pojistkové skříňce přístrojové desky.
Poloha pojistkové skříňky
Přístrojová deska
Vozy s volantem nalevo:
Pojistková skříňka se nachází v přístrojové desce (vlevo), za krytem (potáhněte kryt pojistky, abyste ho odstranili).
Schémata pojistkové skříňky
2017, 2018, 2019

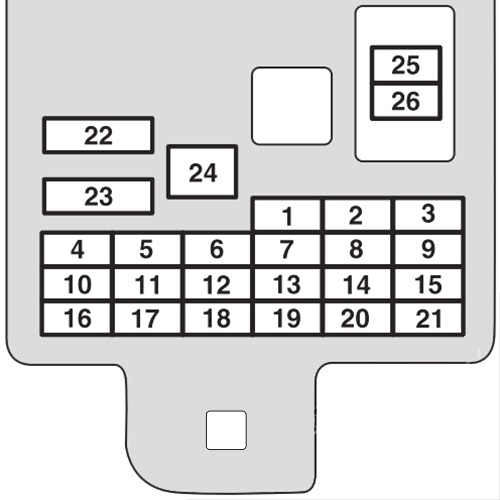

Přístrojová deska
Přiřazení pojistek v pojistkové skříňce přístrojové desky (2017, 2018, 2019)
| Nr | Popis | Ampéry [A] |
|---|---|---|
| Nr | Popis | Ampéry [A] |
| 1 | Zadní světlo levé | 7,5 |
| 2 | Zapalovač cigaret | 15 |
| 3 | Cívka zapalování | 10 |
| 4 | Motorek startování | 7,5 |
| 5 | Otevíratelná střecha | 20 |
| 6 | Zásuvka příslušenství | 15 |
| 7 | Zadní světlo pravé | 7,5 |
| 8 | Elektrická vnější zrcátka | 7,5 |
| 9 | Řídicí jednotka motoru | 7,5 |
| 10 | Řídicí jednotka (ECU) | 7,5 |
| 11 | Přední světla mlhová | 10 |
| 12 | Centrální zamykání | 15 |
| Nr | Popis | Ampéry [A] |
|---|---|---|
| 13 | Osvětlení interiéru | 15 |
| 14 | Stěrač zadního okna | 15 |
| 15 | Přístrojová deska | 10 |
| 16 | Relé | 7,5 |
| 17 | Vyhřívaná sedadla | 20 |
| 18 | Možnosti | 10 |
| 19 | Vyhřívání vnějších zrcátek | 7,5 |
| 20 | Stěrač | 20 |
| 21 | Směrovky | 7,5 |
| 22 | Odmlžovač | 30 |
| 23 | Vyhřívání | 30 |
| 24 | Nastavení sedadel | 40 |
| 25 | Rádio | 10 |
| 26 | Řídicí jednotka (ECU) | 20 |

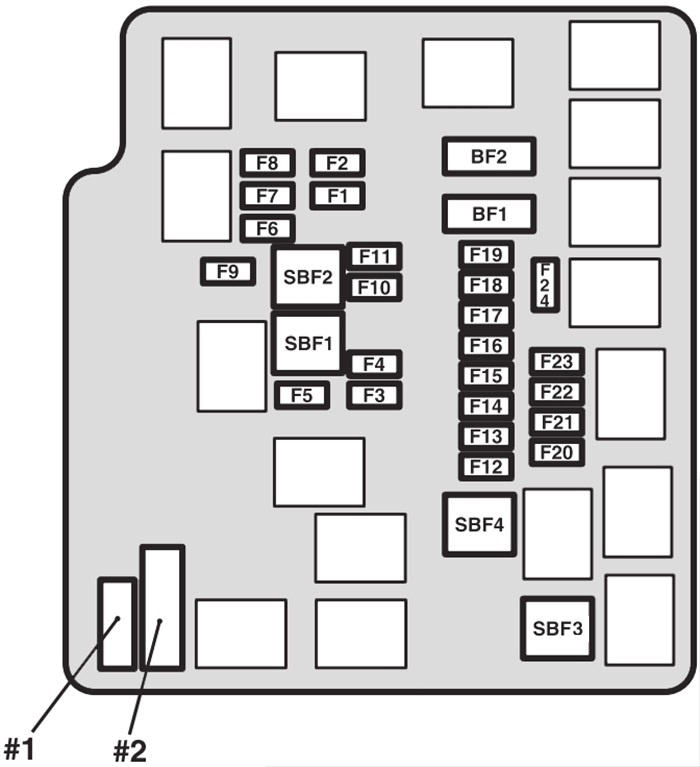

Motorový prostor
Přiřazení pojistek v schématu pojistkové skříňky motorového prostoru (2017, 2018, 2019)
| Nr | Popis | Ampéry [A] |
|---|---|---|
| Nr | Popis | Ampéry [A] |
| SBF1 | Pojistka (+B) | 30 |
| SBF2 | ABS | 15 |
| SBF3 | Startování | 40 |
| SBF4 | Elektrická okna | 30 |
| BF1 | Prázdné | – |
| BF2 | DC-DC (audio) | 30 |
| F1 | Světlomet (levý) | 15 |
| F2 | Světlomet (pravý) | 15 |
| F3 | Světlomet s dálkovými světly (levý) | 10 |
| F4 | Světlomet s dálkovými světly (pravý) | 10 |
| F5 | Klaksón | 10 |
| F6 | Přední mlhová světla | 10 |
| F7 | Denní světla | 15 |
| F8 | Motor ventilátoru chladiče | 20 |
| F9 | T/F | 20 |
| Nr | Popis | Ampéry [A] |
|---|---|---|
| F10 | Prázdný | – |
| F11 | Lavalampy světlometů | 20 |
| F12 | Brzdová světla | 15 |
| F13 | Cívka zapalování | 10 |
| F14 | Kontrola motoru | 7,5 |
| F15 | Alternátor | 7,5 |
| F16 | Havarijní světla | 15 |
| F17 | Automatická převodovka | 20 |
| F18 | Klimatizace | 20 |
| F19 | ETV;
Ohřívač palivové hadice. |
15
20 |
| F20 | Motorek startování | 7,5 |
| F21 | Prázdný | – |
| F22 | Palivové čerpadlo | 15 |
| F23 | Motor | 20 |
| F24 | Prázdný | – |
| #1 | Rezerva | 20 |
| #2 | Rezerva | 30 |
O Mitsubishi L200 (2005-2019)
Mitsubishi L200, vyráběný v letech 2005 až 2019, je robustní pick-up, který si získal popularitu díky své spolehlivosti a všestrannosti. Tento model je známý svou schopností zvládat náročný terén a těžké náklady, což ho činí ideálním pro práci i volný čas. L200 nabízí různé možnosti motorů, včetně dieselových jednotek o objemu od 2,4 do 2,5 litru, které poskytují dostatečný výkon a efektivní spotřebu paliva. Interiér vozidla je navržen s důrazem na pohodlí a praktičnost, přičemž nabízí dostatek prostoru pro pasažéry i náklad. Bezpečnostní prvky a moderní technologie zajišťují, že Mitsubishi L200 je nejen výkonný, ale i bezpečný automobil.
Schéma pojistkové skříňky Mitsubishi L200
Tato stránka zobrazuje schéma pojistkové skříňky pro Mitsubishi L200, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se v tomto modelu obvykle nachází pod přístrojovou deskou na straně řidiče a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správné funkčnosti elektrických zařízení ve vašem Mitsubishi L200.
