Mitsubishi ASX (2010-…) – pojistková skříňka
Mitsubishi ASX (2010-2018) – schéma pojistkové skříňky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v Mitsubishi ASX (2010-2018) je pojistka 13 v pojistkové skříňce motorového prostoru.

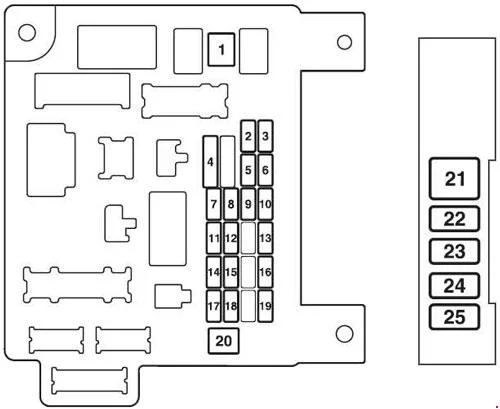

Panel pojistek palubní desky
A – Hlavní blok pojistek
B – Doplňkový blok pojistek
| Č. br |
Popis |
Ampéráž [A] |
| 1 | Topení | 30 |
| 2 | Brzdová světla (stop světla) | 15 |
| 3 | Zadní mlhové světlo | 10 |
| 4 | Stěrač čelního skla | 30 |
| 5 | Volitelné | 10 |
| 6 | Centrální zamykání | 20 |
| 7 | Rádio | 15 |
| 8 | Relé řídicí jednotky | 7.5 |
| 9 | Vnitřní osvětlení (stropní světla) | 15 |
| 10 | Výstražná světla | 15 |
| 11 | Stěrač zadního skla | 15 |
| 12 | Směrová světla | 7.5 |
| 13 | Zapalovač cigaret;
Zásuvka příslušenství. |
15 |
| 14 | Klíč na startování | 10 |
| 15 | Otevíratelná střecha | 20 |
| 16 | Vnější zpětná zrcátka | 10 |
| 17 | Pohon všech kol | 10 |
| 18 | Záložní světla | 7.5 |
| 19 | Zásuvka příslušenství | 15 |
| 20 | Ovládání elektrického okna | 30 |
| 21 | Odvlhčovač | 30 |
| 22 | Vyhřívané vnější zrcátko | 7.5 |
| 23 | Sedadlo pro cestujícího | 25 20 |
| 24 | Sedadlo řidiče s oporou | 25 20 |
| 25 | Vyhřívaná sedadla | 30 |

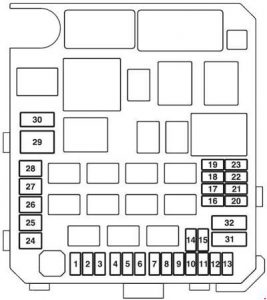

Pojistková skříňka v motorovém prostoru
Mitsubishi ASX – schéma pojistkové skříňky – motorový prostor
| Č. |
Popis |
Ampéráže [A] |
| 1 | Přední mlhová světla | 15 |
| 2 | Motor | 7.5 |
| 3 | Automatická převodovka | 20 |
| 4 | Klakson | 10 |
| 5 | Alternátor | 7.5 |
| 6 | Ostřikovač světlometů | 20 |
| 7 | Klimatizace | 10 |
| « | ETV / ventilátor chladiče oleje (Twin Clutch SST) | 15 |
| 9 | Bezpečnostní alarm | 20 |
| 10 | Ohřívač stěračů | 15 |
| 11 | – | – |
| 12 | Napájecí port | 30 |
| 13 | Denní světla | 10 |
| 14 | Světlomet (dálkové světlo) (levé) | 10 |
| 15 | Světlomet (dálkové světlo) (pravé) | 10 |
| 16 | Světlomet (potkávací světlo) (levé) (výbojka) | 20 |
| 17 | Světlomet (potkávací světlo) (pravé) (výbojka) | 20 |
| 18 | Světlomet (potkávací světlo) (levé) (halogenové) | 10 |
| 19 | Světlomet (potkávací světlo) (pravé) (halogenové) | 10 |
| 20 | ENG / POWER | 10 |
| 21 | Zapalovací cívka | 10 |
| 22 | ENG / POWER | 20 |
| Ohřívač palivové hadice | 25 | |
| 23 | Palivové čerpadlo | 15 |
| 24 | Startér | 30 |
| 25 | – | – |
| 26 | Antivandalismus | 40 |
| 27 | Antivandalismus | 30 |
| 28 | Ventilátor kondenzátoru klimatizace | 30 |
| 29 | Ventilátor chladiče | 40 |
| 30 | IOD | 30 |
| 31 | Audio zesilovač | 30 |
| 32 | Nafta | 30 |
| 33 | Náhradní pojistka | 10 |
| 34 | Náhradní pojistka | 15 |
| 35 | Náhradní pojistka | 20 |
O Mitsubishi ASX (2010-…)
Mitsubishi ASX je kompaktní SUV, které se poprvé objevilo na trhu v roce 2010. Tento model je známý svou spolehlivostí, moderním designem a praktičností. ASX nabízí různé možnosti motorizace včetně benzínových a dieselových motorů, které jsou navrženy tak, aby poskytovaly optimální rovnováhu mezi výkonem a úsporností. Interiér vozidla je prostorný a pohodlný, což ho činí ideálním pro rodinné výlety i každodenní jízdy po městě. Vozidlo je vybaveno moderními technologiemi a bezpečnostními prvky, které zvyšují komfort a bezpečnost cestujících.
Schéma pojistkové skříňky Mitsubishi ASX
Tato stránka zobrazuje schéma pojistkové skříňky pro Mitsubishi ASX, která je nezbytná pro identifikaci a výměnu pojistek. Typické umístění pojistkové skříňky v tomto modelu je pod kapotou a v interiéru vozidla, obvykle v blízkosti palubní desky. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, proto je důležité mít přehled o jejím obsahu a správně ji udržovat.
