Mitsubishi Fuso Fighter 2 (1999-2010) – pojistková skříňka
Mitsubishi Fuso Fighter 2 – schéma pojistek
Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010

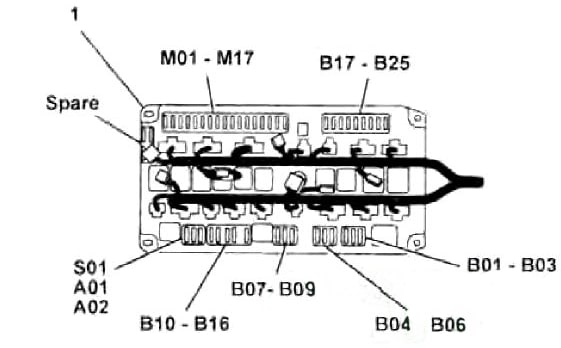

Uvnitř kabiny
Hlavní pojistka a pojistková skříňka se nacházejí v panelu za ochranným krytem, naproti sedadlu spolujezdce.
| Číslo | Popis |
| A01 | 10A Rádio |
| A02 | Zapalovač 15A |
| B01 | Napájení z nouzového zdroje 10A (WATT) |
| B02 | Napájení z nouzového zdroje 10A (ACC) |
| B03 | 15A Světlo v zavazadlovém prostoru |
| B04 | 20A Zásuvka pro dodatečná zařízení |
| B05 | 25A Elektrická okna |
| B06 | Automatická převodovka 10A |
| B07 | 10A Brzdová světla |
| B08 | 15A Směrovky a nouzová světla |
| B09 | 20A Parkovací světla |
| B10 | 10A Relé světlometů |
| B11 | Rezerva |
| B12 | 15A Pravý světlomet |
| B13 | Rezerva |
| B14 | Rezerva |
| B15 | 15A Levý světlomet |
| B16 | Rezerva |
| B17 | Rezerva |
| B18 | Klimatizace 20A |
| B19 | Rezerva |
| B20 | 30A ABS |
| B21 | Rezerva |
| B22 | 10A Vnitřní světlo vozidla |
| B23 | 10A Vyhřívaná zrcátka |
| B24 | Rezerva |
| B25 | 15A Klakson |
| M01 | Automatická převodovka 10A |
| M02 | Připojení pro zásuvku 10A |
| M03 | Rezerva |
| M04 | 10A Napájení z nouzového zdroje (HLAVNÍ) |
| M05 | 10A Spínač blokování startování |
| M06 | Automatická převodovka 20A |
| M07 | 10A Vyhřívaná zrcátka |
| M08 | 10A Řídicí systém motoru (tah) |
| M09 | 20A Ventilátor topení |
| M10 | Rezerva |
| M11 | 10A Řídicí jednotka motoru |
| M12 | Řídicí jednotka ABS 10A |
| M13 | 10A Směrovky a nouzová světla |
| M14 | Sušič vzduchu 15A |
| M15 | 10A Měřicí přístroj;
Rychloměr. |
| M16 | 10A Světla couvání |
| M17 | Stěrače 15A |
| S01 | 10A Ochranné relé |
| Číslo | Popis |
| A01 | 10A Rádio |
| A02 | Zapalovač 15A |
| B01 | Napájení v případě nouze 10A (WATT) |
| B02 | Napájení v případě nouze 10A (ACC) |
| B03 | 15A Světlo v zavazadlovém prostoru |
| B04 | 20A Zásuvka pro dodatečné vybavení |
| B05 | 25A Elektrická okna |
| B06 | Automatická převodovka 10A |
| B07 | 10A Brzdová světla |
| B08 | 15A Směrovky a výstražná světla |
| B09 | 20A Parkovací světla |
| B10 | 10A Relé světlometů |
| B11 | Rezerva |
| B12 | 15A Pravý světlomet |
| B13 | Rezerva |
| B14 | Rezerva |
| B15 | 15A Levý světlomet |
| B16 | Rezerva |
| B17 | Rezerva |
| B18 | Klimatizace 20A |
| B19 | Rezerva |
| B20 | 30A ABS |
| B21 | Rezerva |
| B22 | 10A Vnitřní světlo vozidla |
| B23 | 10A Vyhřívaná zrcátka |
| B24 | Rezerva |
| B25 | 15A Klakson |
| M01 | Automatická převodovka 10A |
| M02 | Připojení pro zásuvku 10A |
| M03 | Rezerva |
| M04 | 10A Napájení v případě nouze (HLAVNÍ) |
| M05 | 10A Spínač blokování startování |
| M06 | Automatická převodovka 20A |
| M07 | 10A Vyhřívaná zrcátka |
| M08 | 10A Systém řízení motoru (tahání) |
| M09 | 20A Ventilátor topení |
| M10 | Rezerva |
| M11 | 10A Řídicí jednotka motoru |
| M12 | Řídicí jednotka ABS 10A |
| M13 | 10A Směrovky a výstražná světla |
| M14 | Sušič vzduchu 15A |
| M15 | 10A Měřicí přístroj;
Ukazatele rychlosti. |
| M16 | 10A Světla couvání |
| M17 | Stěrače 15A |
| S01 | 10A Ochranné relé |
Jednotka pod sedadlem řidiče může obsahovat i jednotlivé prvky relé a pojistky, například 30A – kontrola automatické převodovky.

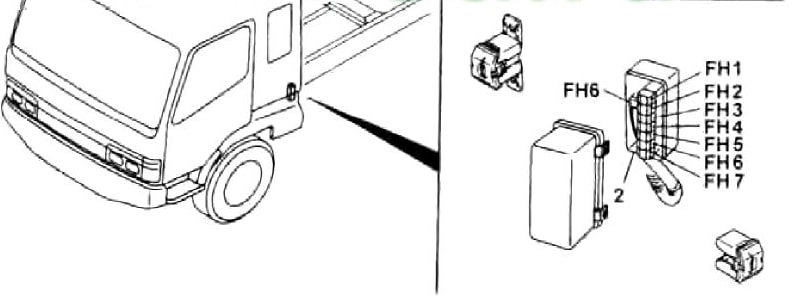

Pojistková skříňka externí
Nachází se za kabinou na rámu a je uzavřena krytem, aby se zabránilo vniknutí vody.
| Číslo | Popis |
| FH1 | 50A Startování (terminál „B“) |
| FH2 | Pojistky 40A (B07 a B16) |
| FH3 | Pojistky 40A (B18 a B24) |
| FH4 | Pojistky 40A (B01 a B04) |
| FH5 | 50A Relé žhavicích svíček (terminál „B“) |
| FH6 | Generátor 140A (výstup „B“) |
| FH7 | Pojistka 40A „B06“ |
| FH8 | Automatická převodovka 60A |
