Mitsubishi Carisma (1995-2004) – pojistková skříňka
Mitsubishi Carisma – schéma pojistek
Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2001, 2003, 2004.

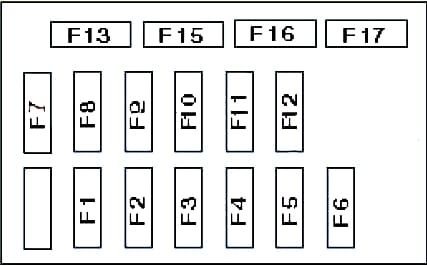

Pojistková skříňka a relé v prostoru pro cestující

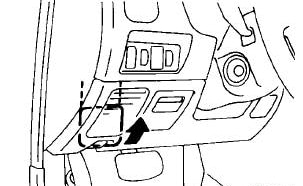

Nachází se pod přístrojovou deskou na straně řidiče.
Popis
| F1 | 15A Zapalovač cigaret, hodiny. |
| F2 | 10A Elektrická vnější zrcátka, kontrola signálu centrálního zamykání |
| F3 | 10A Imobilizér, směrová světla, nouzová světla, systém SRS (airbag) |
| F4 | 15A Systém klimatizace, ostřikovač světlometů, otevírací střecha, systém denního svícení |
| F5 | 15A Centrální zamykání |
| F6 | 20A Stěrač čelního skla, ostřikovač čelního skla, stěrač zadního skla, ostřikovač zadního skla |
| F7 | Pojistka 20A, kontrola signálu centrálního zamykání |
| F8 | 10A Klakson |
| F9 | 10A Světla pro couvání, kontrola převodovky, systém SRS (airbag) |
| F10 | 10A Tempomat, audio systém, systém ABS, protiskluzový systém, elektrické ovládání oken |
| F11 | 20A Vyhřívaná sedadla |
| F12 | 10A Přístrojová deska, protiskluzový systém, systém ABS, tempomat, anténa, systém SRS (airbag) |
| F13 | Motor ventilátoru klimatizace 25A |
Relé
- R1 – Relé směrovky a alarmu
- R2 – Relé vyhřívání zadního okna
- R3 – Relé motoru ventilátoru topení

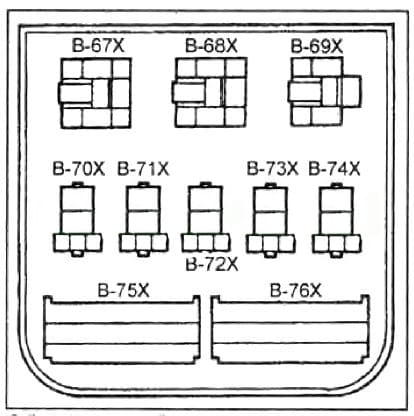

Pojistková skříňka relé
Instalovaná vedle pojistkové skříňky a relé.
Popis
| A-67X | Řídicí jednotka centrálního zamykání (modely bez dálkového centrálního zamykání) |
| A-68X | – |
| A-69X | Relé stěrače zadního skla s intervalem |
| A-70X | Relé mlhových světel |
| A-71X | Relé mlhových světel (* 4) |
| A-72X | Dioda |
| A-73X | – |
| A-74X | – |
| A-75X | J / C ( 1 ) |
| A-76X | J / C ( 2 ) |
Pojistkové skříňky a relé v motorovém prostoru

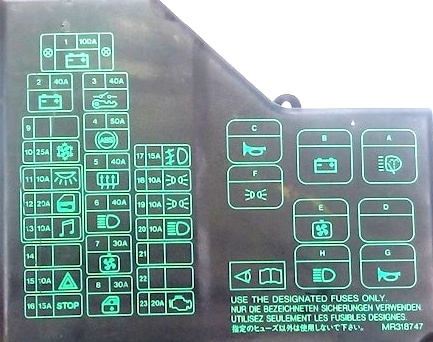

Hlavní skříňka
Nachází se na levé straně motorového prostoru vedle sloupku.
Popis
| F1 | 80A Pojistka – Generátor |
| F2 | 40A Spínač pojistky – klimatizace/topení, centrální zamykání, otevírací střecha, systém proti krádeži |
| F3 | 40A Spínač pojistky – Systém proti krádeži, zapalování |
| F4 | Pojistka 50A – ABS |
| F5 | Spínač pojistky 20A – Systém vstřikování paliva, systém řízení automatické převodovky |
| F6 | Spínač pojistky 30A – Systém nabíjení, světlomety, zadní světla / ostřikovač skel a světlometů |
| F7 | Pojistka 30A – Motor ventilátoru chlazení, klimatizace |
| F8 | Spínač pojistky 30A – Ovládání elektrických oken |
| F9 | 25A Spínač pojistky – vyhřívané zadní sklo, vyhřívaná zrcátka ve dveřích |
| F10 | Ventilátor kondenzátoru klimatizace 20A |
| F11 | 10A Hodiny, světlo zavazadlového prostoru, anténa, vnitřní světlo, napájení řídicí jednotky elektroniky motoru |
| F12 | 20A Centrální zamykání |
| F13 | 10A Audio systém, tempomat: |
| F14 | Rezervní |
| F15 | Alarm 10A |
| F16 | 15A Světla stop |
| F17 | 15A Přední mlhová světla |
| F18 | 10A Zadní hatchback – levý, podsvícení přístrojové desky |
| F19 | 10A Zadní hatchback – pravý |
| F20 | 10A Mlhová světla, potkávací světla, směrovka potkávacích světel; |
| F21 | Rezervní |
| F22 | Rezervní |
Relé
- A – Relé čerpadla ostřikovače světlometů
- B – Rezerva
- C – Relé signálu
- D – Rezerva
- E – Relé motoru ventilátoru chlazení
- F – Rozměry relé
- G – Relé klaksonu proti krádeži
- H – Relé světlometů
Pojistková skříňka
Namontovaná na pravém blatníku motorového prostoru.
Popis
| 1 | Rezervní |
| 2 | Relé motoru ventilátoru kondenzátoru klimatizace 1 |
| 3 | Relé motoru ventilátoru kondenzátoru klimatizace 2 |
| 4 | Relé kompresoru klimatizace |
| F1 | Rezervní |
| F2 | (10A) Kompresor klimatizace |
O Mitsubishi Carisma (1995-2004)
Mitsubishi Carisma, vyráběný v letech 1995 až 2004, je kompaktní automobil, který se vyznačuje spolehlivostí a praktičností. Tento model byl k dispozici v různých karosářských verzích, včetně sedan a hatchback. Carisma nabízela širokou škálu motorových možností, včetně benzínových a dieselových motorů, které se pohybovaly od 1.3L až po 1.8L. Automobil byl známý svou pohodlnou jízdou a prostorným interiérem, což z něj činilo oblíbenou volbu pro rodiny i jednotlivce, kteří hledali spolehlivý a efektivní dopravní prostředek.
Schéma pojistkové skříňky Mitsubishi Carisma
Tato stránka zobrazuje schéma pojistkové skříňky pro Mitsubishi Carisma, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Naše diagramy jasně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkci.
