Schéma pojistek a relé – Mitsubishi i-MiEV

Vztahuje se na vozidla vyrobená v letech:

2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Pojistky palubní desky

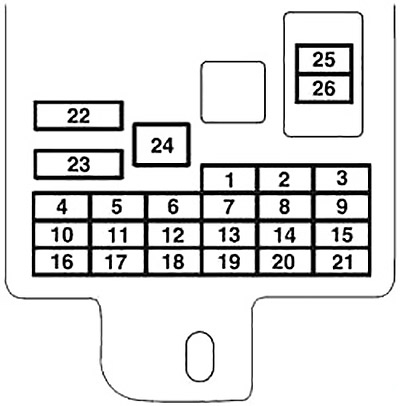

Blok pojistek v prostoru pro cestující se nachází pod palubní deskou před sedadlem řidiče na místě zobrazeném na diagramu. Stiskněte hák (A) a odstraňte kryt pojistky (B).

Číslo	Popis	Ampéry [A]
Číslo	Popis	Ampéry [A]
1	Světlomet zadní (levý)	7,5
2	Zapalovač/Příslušenství	15
3	–	–
4	Motorek pro startování	7,5
5	Zesilovač audio systému	20
6	–	–
7	Světlomet zadní (pravý)	7,5
8	Zpětná zrcátka vnější	7,5
9	Řídicí jednotka (jednotka elektrického motoru)	7,5
10	Řídicí jednotka	7,5
11	Zadní mlhové světlo	10
12	Centrální zamykání dveří	15
13	Vnitřní lampa	10

Číslo	Popis	Ampéry [A]
14	Stěrač zadního skla	15
15	Počítadlo kilometrů	7,5
16	Relé	7,5
17	Vyhřívané sedadlo	20
18	Možnost	10
19	Vyhřívané vnější zrcátko	7,5
20	Stěrače	20
21	Zpětná světla	7,5
22	Odvlhčovač	30
23	Topení	30
24	Pomocná baterie	30
25	Rádio	10
26	Elektronicky řízená jednotka	15
27	Elektronicky řízená jednotka	7,5

Pojistky v motorovém prostoru

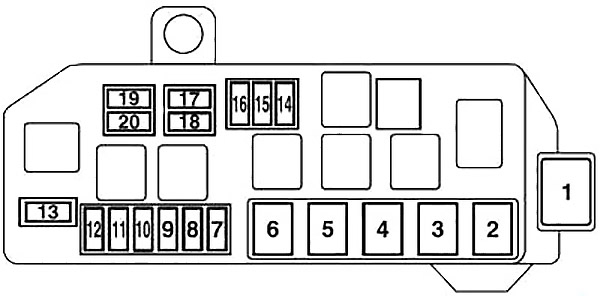

Pod kapotou se nachází blok pojistek, jak je znázorněno na diagramu. Stiskněte hák (A) a odstraňte kryt.

Číslo	Popis	Ampéry [A]
Číslo	Popis	Ampéry [A]
1	–	–
2	Baterie pomocná	30
3	Spínač elektrického motoru	40
4	Motor ventilátoru chladiče	40
5	Elektrické ovládání oken	40
6	Elektrická brzda na vakuum	30
7	Ovládání skupiny elektrického motoru	15
8	Brzdová světla	15
9	Přední mlhová světla	15

Číslo	Popis	Ampéry [A]
10	Čerpadlo vody (jednotka s elektrickým motorem)	15
11	Nabíjení	10
12	Varovná kontrolka	10
13	Klaksón	10
14	Denní světla	10
15	Motor ventilátoru chlazení trakční baterie	15
16	Čerpadlo vody (klimatizace)	10
17	Světlomet s tlumeným světlem (pravý)	20
18	Světlomet s tlumeným světlem (levý)	20
19	Světlomet s dálkovým světlem (pravý)	10
20	Světlomet s dálkovým světlem (levý)	10
