Mitsubishi Outlander PHEV (2012-2020) – pojistková skříňka
Mitsubishi Outlander P-HEV – schéma pojistkové skříňky
Rok výroby:2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Pojistka zapalovače cigaret (zásuvka napájení) v Mitsubishi Outlander P-HEV č. 23 (15A) se nachází v pojistkové skříňce v kabině.
Pojistková skříňka v kabině
Nachází se pod panelem na straně řidiče.
Popis
| 1 | 30A Elektrická okna |
| 2 | 30A Vyhřívané zadní sklo |
| 3 | 30A Topení |
| 4 | 30A Přední stěrač |
| 5 | 20A Elektrické zámky dveří |
| 6 | 10A Zadní mlhové světlo |
| 7 | 15A Zásuvka napájení |
| 8 | 10A Zadní ostřikovač skla |
| 9 | 20A Otevírací střecha |
| 10 | 10A Zapalování |
| 11 | 10A Možnosti |
| 12 | 12A Nouzová světla |
| 13 | 13A Pohon všech kol |
| 14 | 15A Světla stop (brzdy) |
| 15 | 10A Přístrojová deska |
| 16 | 7,5 A Systém airbag;
SRS. |
| 17 | 15A Audio systém |
| 18 | 7,5A Řídicí jednotka relé |
| 19 | 15A Vnitřní světla (lampy) |
| 20 | 7,5A Světla couvání (světla couvání) |
| 21 | 7,5A Vyhřívaná zrcátka |
| 22 | 10A Vnější zrcátka |
| 23 | Zapalovač cigaret / zásuvka napájení 15A |
| 24 | 7,5 A Systém nabíjení |
| 25 | 30A Elektrické sedadlo |
| 26 | 30A Vyhřívání sedadla |
| 27 | Vyhrazeno |
Pojistková skříňka v motorovém prostoru
Mohou být 2 bloky pojistek a relé – vlevo a vpravo od motorového prostoru.

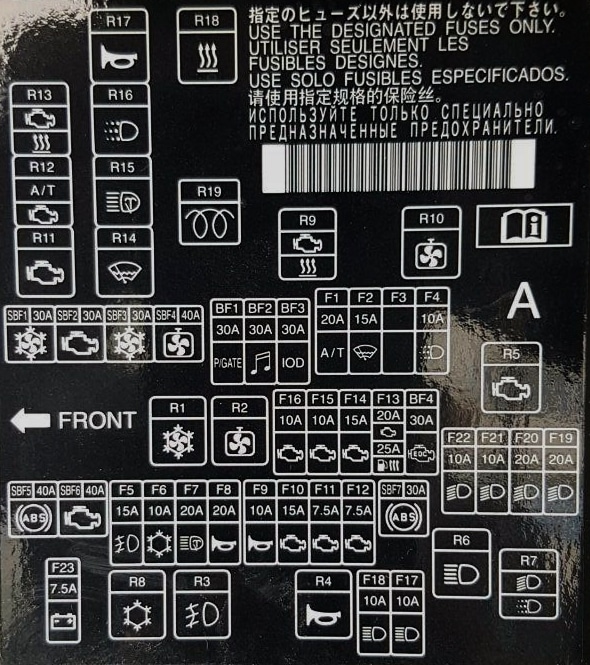

Hlavní skříňka
Vpravo.
Popis
| SBF1 | 30A Motor ventilátoru kondenzátoru |
| SBF2 | Startování 30A |
| SBF3 | Motor ventilátoru kondenzátoru 30A |
| SBF4 | 40A Motor ventilátoru chlazení motoru |
| SBF5 | 40А ABS |
| SBF6 | 40А VLC |
| SBF7 | 30А ABS |
| BF1 | Elektrické dveře 30A |
| BF2 | Zesilovač zvuku 30A |
| BF3 | 30A zařízení vstup-výstup |
| BF4 | Elektrická zařízení motoru Diesel 30A |
| F1 | Automatická převodovka 20A |
| F2 | 15A Vyhřívané stěrače |
| F3 | Vyhrazeno |
| F4 | 10A Denní světla |
| F5 | 15A Mlhová světla |
| F6 | Klimatizace 10A |
| F7 | Ostřikovače světlometů 20A |
| F8 | 20A Zvuk alarmu proti krádeži |
| F9 | 10A Klakson |
| F10 | 15A Aktuátor klapky |
| F11 | Generátor 7,5A |
| F12 | Motor 7,5A |
| F13 | Obvod napájení motoru 20A |
| 25A Ohřívač palivové lišty | |
| F14 | Čerpadlo benzínu 15A |
| F15 | 10A Cívka zapalování |
| F 16 | Obvod napájení motoru 10A |
| F17 | 10A Dálková světla (levá) |
| F18 | 10A Potkávací světla (pravá) |
| F19 | 20A S výbojkovou lampou: Potkávací světla (levá) |
| F20 | 20A S výbojkovou lampou: Potkávací světla (pravá) |
| F21 | 10A S halogenovou žárovkou: Potkávací světla (levá) |
| F22 | 10A Potkávací světla s halogenovým světlem (pravá) |
| F23 | 7,5A Senzor nabíjení baterie |
Dodatečná skříňka
Popis
| SBF1 | Podpora 30A |
| SBF2 | 30A Čerpadlo pro vytvoření podtlaku |
| F1 | 20A Čerpadlo vody (elektrické motory) |
| F2 | Řízení baterie 7,5 A |
| F3 | Baterie napájení ohřívače 15A |
| F4 | 7,5A Dvířka pro tankování paliva |
| F5 | 7,5A Elektromagnetická ventilace klimatizace |
| F6 | 7,5A Čerpadlo klimatizace |
| F7 | 10A Řadič elektrického motoru |
| F8 | 7,5A Vyhřívané čelní sklo |
| F9 | Hlavní řadič baterie 15 A;
Napájecí zdroj a řadič nabíjení 10 A. |
| F10 | 15A Řadič zapalování |
| F11 | 7.5A Řadič zapalování |
Box na baterii
Na kladném terminálu baterie může být připojena i pojistková skříňka vyrobená ve formě pojistek s vysokým výkonem.
