Mitsubishi Pajero (1991-2006) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Mitsubishi Pajero (1991–2006), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Mitsubishi Pajero, Montero, Shogun
Vztahuje se na vozidla vyrobená v letech:
1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.
Schéma pojistkové skříňky přístrojové desky
Blok pojistek se nachází za krytem na přístrojové desce.

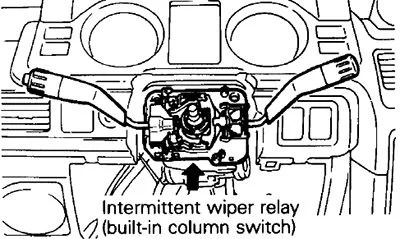

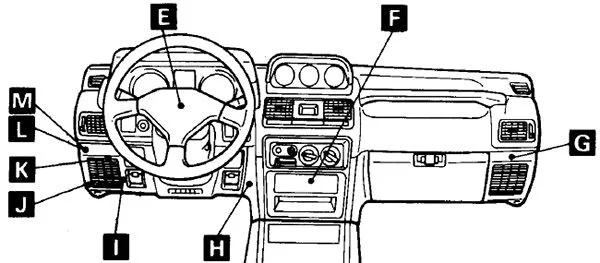

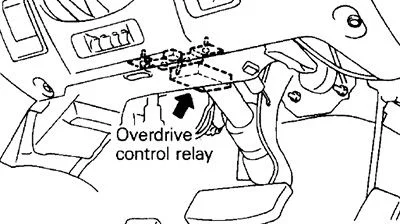

E. Relé přerušovaného stěrače (spínač zabudovaný ve sloupku).

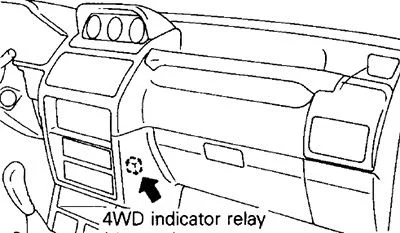

F. Relé směrovky 4WD nebo relé výkonu ABS.

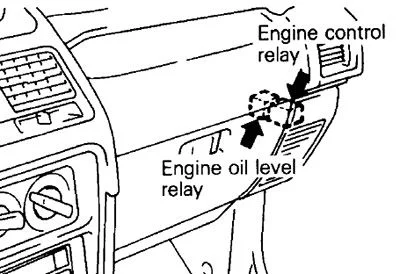

G. Relé hladiny motorového oleje / relé kontroly motoru.
Relé kontroly motoru / relé palivového čerpadla.

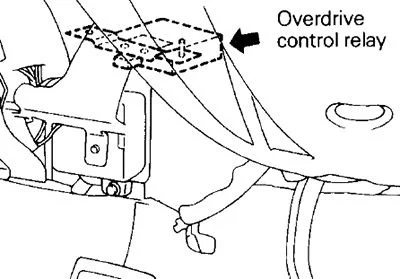

H. RHD: Relé kontroly přetížení.
I. LHD: Relé kontroly přetížení.
J. Pojistková skříňka.
K. Skříňka relé.

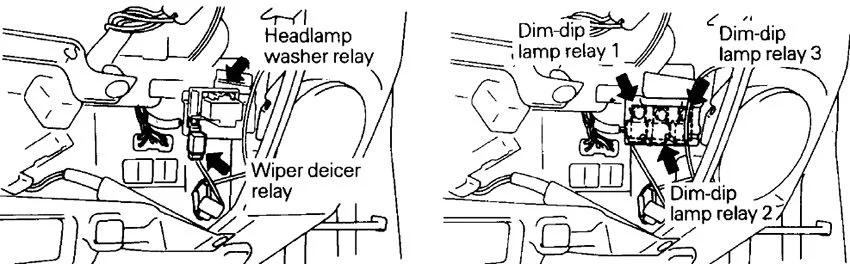

L. LHD: Relé ostřikovače světlometů / relé odmrazovače stěračů.
M. RHD: Relé ostřikovače světlometů / relé odmrazovače stěračů / relé zhasnuté lampy č. 1-2-3.
Schéma pojistkové skříňky
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 20 | Řídicí jednotka klimatizace vzadu |
| 2 | 10 | Relé kontroly přetížení, řídicí jednotka ELC-4 A/T, kontrola tempomatu |
| 3 | 10 | Řídicí jednotka DRL, relé ventilátoru, relé zadního topení, relé stěrače světlometů, relé odmrazovače, časovač odmrazovače stěračů, mobilní telefon |
| 4 | 10 | Rádio, hodiny, relé zásuvky příslušenství, řídicí jednotka automatické rychlosti, konektor datového rozhraní |
| 5 | 15 | Zapalovač cigaret, zrcátko s dálkovým ovládáním, relé zásuvky příslušenství |
| 6 | 15 | Řídicí jednotka zámku dveří, relé zámku dveří |
| 7 | 10 | Řídicí jednotka variabilního tlumiče, řídicí jednotka ABS, řídicí jednotka směrovky 4WD, relé směrovky 4WD, relé přetížení, řídicí jednotka variabilního tlumiče, relé výkonu ABS, kombinace Mete |
| 8 | 10 | Relé elektrického okna, vyhřívané sedadlo |
| 9 | 15 | Stěrač a ostřikovač, zadní stěrač a ostřikovač, otevírací střecha |
| 10 | 10 | Klaksón, řídicí jednotka tempomatu, relé zadního mlhového světla, relé ztmaveného světla, relé DRL |
| 11 | 10 | Kombinovaný měřicí přístroj, řídicí jednotka antény motoru, akustický signál monitorování osvětlení, varovná kontrolka |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 12 | 10 | Žárovka směrovky, varovná žárovka, diagnostická jednotka SRS |
| 13 | 10 | Motor ventilátoru topení vzadu |
| 14 | 15 | Relé zásuvky příslušenství |
| 15 | 20 | Otevírací střecha |
| 16 | 25 | Motor ventilátoru |
| 17 | 15 | Brzdové světlo, ABS, systém automatické kontroly rychlosti |
| 18 | 15 | Žárovka couvacího světla, řídicí jednotka uzávěrky zadního diferenciálu, diagnostická jednotka SRS |
| 10 | Rezervní žárovka, řídicí jednotka zadního diferenciálu | |
| 19 | 10 | Řídicí jednotka motoru, řídicí jednotka ELC-4 A/T, žárovka osvětlení, čtecí žárovka, žárovka zavazadlového prostoru, kombinovaný měřič, rádio, hodiny, řídicí jednotka zámku dveří, řídicí jednotka automatického tempomatu, řídicí jednotka ABS, diagnostická jednotka SRS, mnoho -Měřič, kombinovaný měřič, mobilní telefon, časovač osvětlení zapalování; |
| R1 | Zásuvka příslušenství | |
| R2 | Motor ventilátoru | |

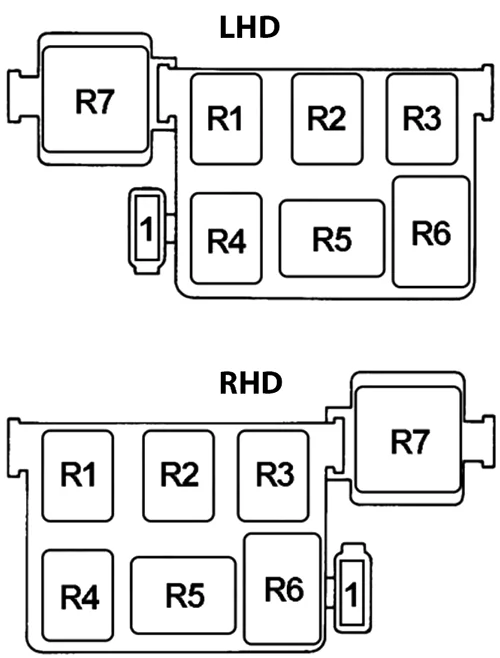

Pojistková skříňka relé v prostoru pro cestující
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 1 | 15 | Otevírací střecha |
| 2 | 20 | Rozmrazovač |
| 15 | LHD: mlhová lampa | |
| R1 | – | |
| R2 | Zadní topení | |
| R3 | Napájení okna | |
| R4 | Ovládání zámku dveří | |
| R5 | Rozmrazovač | |
| R6 | Přerušovaný zadní stěrač | |
| R7 | Směrovky a nouzová světla | |
Schéma pojistkové skříňky v motorovém prostoru

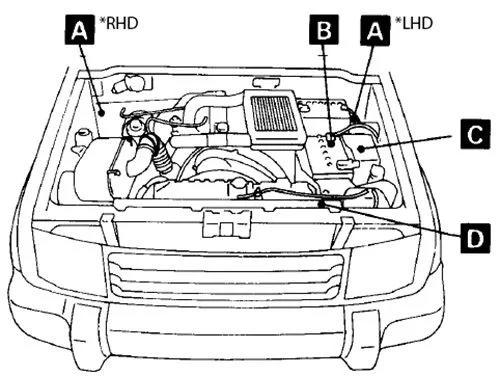

A. Relé motoru ABS, relé ventilu ABS.

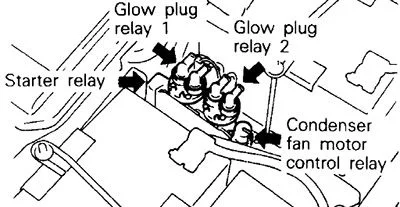

B. 1991 (Super Quick Glow): Relé žhavicích svíček č. 1 / Relé žhavicích svíček č. 2 / Relé motoru ventilátoru kondenzátoru / Relé motorku pro startování.

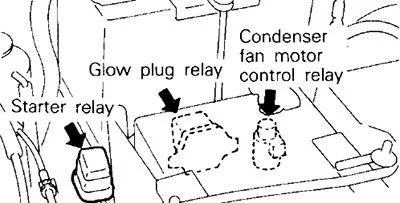

1991 (Auto Glow): Relé žhavicích svíček / relé motoru ventilátoru kondenzátoru / relé motorku pro startování.

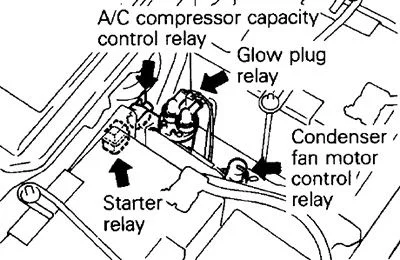

Nafta (1993): Relé kontroly výkonu kompresoru klimatizace / relé žhavicích svíček / relé motoru ventilátoru kondenzátoru / relé motorku pro startování.
C. Pojistková skříňka.

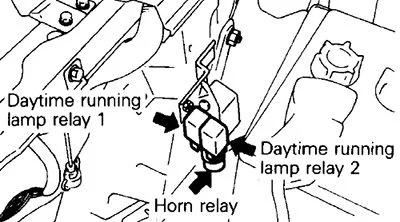

D. Relé akustického signálu (1993) / Relé denního svícení č. 1-2 / Jednotka řízení denního svícení / Relé motoru ventilátoru kondenzátoru (1991).

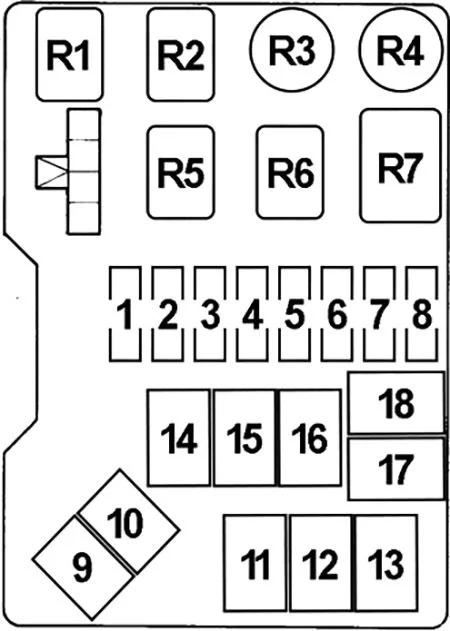

Schéma pojistkové skříňky
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | Ohřívač palivového potrubí |
| 2 | 10 | Kompresor klimatizace |
| 3 | 25 | Motor ventilátoru kondenzátoru |
| 30 | Nafta (s dvojitou klimatizací): Motor ventilátoru kondenzátoru | |
| 4 | 10 | Zadní mlhové světlo, světlomet (s DRL) |
| 5 | 10 | Zadní lampa, jednotka řízení DRL, hodiny, světlomet (s DRL), lampa evidenčního čísla, ostřikovač světlometů |
| 6 | 10 | Zadní lampa, lampa evidenčního čísla, mlhová lampa |
| 15 | Zadní lampa, mlhová lampa (RHD) | |
| 7 | 10 | Směrovka horní trávy |
| 8 | 10 | Upozorňovací lampa |
| 9 | 60 | Klimatizace, pojistka (prostor pro cestující): „1“, „6“, „13“, „14“, „16“, „17“, „19“ |
| 10 | 100 | Alternátor |
| 11 | 20 | Systém MPI, systém imobilizéru nebo ventilátor intercooleru |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 12 | 40 | Spínač zapnutí a obvod startování, klaksón |
| 13 | – | – |
| 14 | 30 | Odmrazovač, vyhřívání zrcátka dveří, odmrazovač pro stěrače |
| 15 | 30 | Elektrické okno, elektrické sedadlo |
| 16 | – | – |
| 17 | 30 | Motor ventilátoru kondenzátoru |
| 18 | 40 | Alternátor, relé světlometů, relé zadních světel |
| R1 | Zadní mlhové světlo | |
| R2 | Zadní lampa | |
| R3 | Motor ventilátoru kondenzátoru | |
| R4 | Kompresor klimatizace | |
| R5 | Přední světlomet | |
| R6 | Motor ventilátoru intercooleru | |
| R7 | Alternátor | |
Pojistková skříňka 2
| Číslo | Ampér [A] | Popis |
|---|---|---|
| 1 | 60 | Okruh ABS (zdroj napájení řídicí jednotky) |
| 2 | 20 | 1991-1993: Řídicí jednotka ABS, relé výkonu ABS |
| 3 | 80 | Okruh ovládání jasu |
Schéma pojistek a relé – Mitsubishi Pajero, Montero, Shogun
Týká se vozidel vyrobených v letech:
1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Pojistková skříňka přístrojové desky

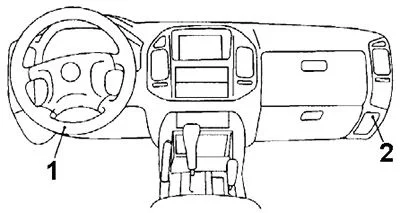

Blok pojistek se nachází za krytem přístrojové desky. Potáhněte kryt pojistkové skříňky, abyste ho odstranili.

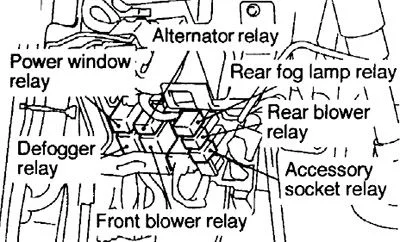

1) Pojistková skříňka/světlomet zadní mlhový/ventilátor zadní/zásuvka příslušenství

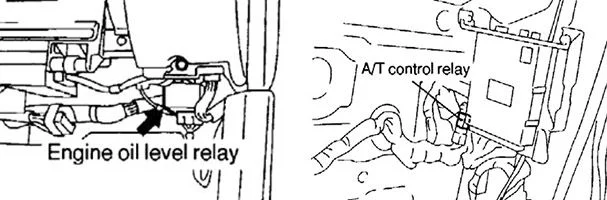

2) Hladina motorového oleje / relé kontroly A/T

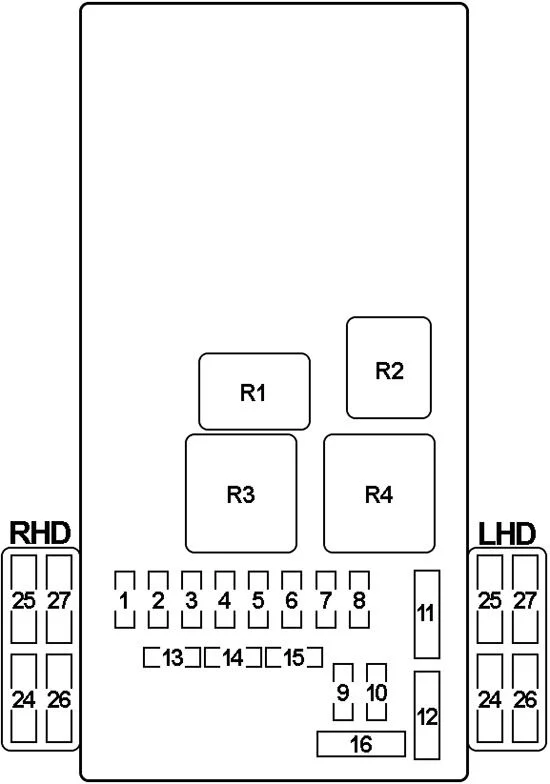

Schéma pojistkové skříňky
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 15 | A/C-ECU, ETACS-ECU, motor stěrače zadního skla, motor stěrače zadního skla, elektrické zrcátko |
| 2 | – | – |
| 3 | – | – |
| 4 | 15 | Zapalovač, centrální displej |
| 5 | 15 | ABS-ECU, senzor ABS G, relé kompresoru klimatizace, A/C-ECU, spínač klimatizace, kompresor automatického-ECU, relé ventilátoru kondenzátoru, relé deflektoru, relé předního ventilátoru, ECU předního, ventilátor zadního předního, spínač vytápění potrubí paliva, cikalino HBB, relé motoru 2, motor ovládání ventilu vnějšího/vnitřního vzduchu, relé vytápění PTC, řídicí jednotka klimatizace zadní, spínač klimatizace zadní, jednotka klimatizace zadní, relé zadního ventilátoru, řídicí jednotka radiátoru zadního, spínač radiátoru zadního, jednotka chlazení zadní, řídicí jednotka vytápění zadní, spínač vytápění zadní, jednotka vytápění zadní, motorová skupina střešního okna, transfer-ECU, relé ventilu, spínač odmrazování stěrače, relé stěrače odmrazovače |
| 6 | 10 | Spínač tempomatu, kombinovaný počítač kilometrů, sloupek-ECU, elektromagnetický ventil EGR č. 1, elektromagnetický ventil EGR č. 2, ETACS-ECU, kontrolka GDI ECO-ECU, imobilizér-ECU (4D5), uzamčení zadního diferenciálu-ECU, elektromagnet Ventil A, elektromagnetický ventil B, SRS-ECU, regulátor ventilu škrticí klapky, senzor rychlosti vozidla, indikátor 4WD-ECU |
| 7 | 20 | Kombinovaný počítač kilometrů, modul čerpadla paliva, relé čerpadla paliva |
| 8 | 10 | Kombinovaný počítač kilometrů, motor-A/T-ECU, motor-ECU, ETACS-ECU, senzor rychlosti předního klikového hřídele, senzor rychlosti vstupního klikového hřídele, senzor rychlosti výstupního klikového hřídele, SRS-ECU, transfer-ECU, senzor rychlosti zadního klikového hřídele, SC Senzor „G |
| 9 | 10 | Relé zadního mlhového světla, kombinované zadní světlo |
| 10 | 20 | ETACS-ECU, diagnostický konektor |
| 11 | 30 | Kompresor automatického-ECU, deflektor, pojistka (prostor pro cestující): „25“ |
| 12 | 30 | Spínač klimatizace, kompresor automatického-ECU, rezistor ventilátoru, motor ventilátoru, lineární regulátor ventilátoru |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 13 | – | – |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
| 24 | 10 | HBB, EBD, ABS |
| 25 | 10 | Deflektor, vyhřívání zrcátka dveří |
| 26 | 20 | Otevíratelná střecha |
| 27 | 20 | Vyhřívané sedadlo |
| R1 | Napájení oken | |
| R2 | Alternátor | |
| R3 | Přední ventilátor | |
| R4 | Deflektor | |

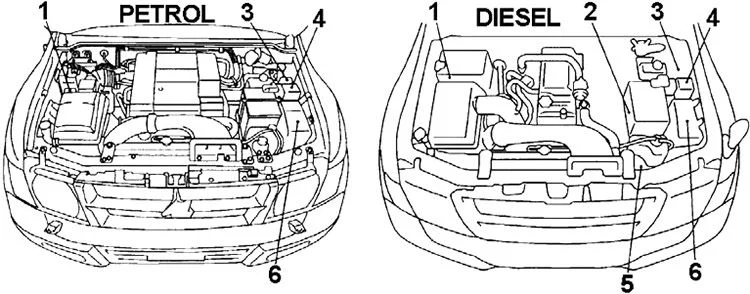

Pojistková skříňka v motorovém prostoru
- RHD: Pojistková skříňka relé č. 2
- Nafta: relé žhavicích svíček
- LHD: Pojistková skříňka relé č. 2
- Pojistková skříňka relé č. 1
- 4M4: Relé ohřívače PTC
- Pojistková skříňka

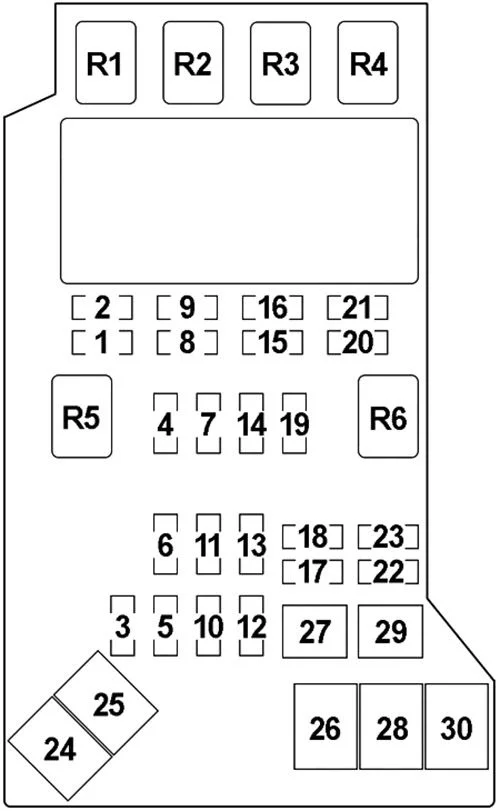

Schéma pojistkové skříňky
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| Číslo | Ampéry [A] | Popis |
| 1 | 10 | Klaksón |
| 2 | 20 | Přední stěrač, ostřikovač |
| 3 | 20 | Palivové čerpadlo |
| 4 | 10 | Zásuvka příslušenství, hodiny, anténa motoru, rádio, obvod centrálního displeje |
| 5 | 25 | PTC ohřívač |
| 6 | 25 | Ventilátor kondenzátoru |
| 7 | 10 | Hodiny, kombinovaný počítadlo kilometrů, lampa dveří, lampa osvětlení cylindrického klíče zapalování, centrální displej, rádio, rekordér, lampa na pokoj, otevírací střecha, napájení ECU |
| 8 | 10 | Kombinovaný počítadlo kilometrů, motor-A/T-ECU, motor-ECU, zadní lampa |
| 9 | 10 | Zadní lampa |
| 10 | 15 | Zásuvka příslušenství |
| 11 | 20 | Zadní ventilátor |
| 12 | 25 | Ohřívač palivového potrubí |
| 13 | 15 | Ohřívač stěračů |
| 14 | 10 | Kompresor klimatizace |
| 15 | 10 | Světlomet (dálkové světlo) |
| 16 | 10 | Světlomet (dálkové světlo), vyrovnávání světlometů |
| 17 | – | – |
| 18 | 20 | Motor-A/T-ECU, A/T-ECU Výkon |
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 19 | 20 | Světlomet přední mlhový |
| 20 | 10 | Světlomet (dálkové světlo) |
| 21 | 10 | Světlomet (dálkové světlo), kontrolka dálkových světel |
| 22 | 10 | Nabíjení, kontrolka směrovka |
| 23 | 15 | Světlo stop |
| 24 | 60 | Pojistky (motorový prostor): č. „5“, „6“, „7“, „10“, „11“, „13“, „14“, „31“, „32“, „33“ „25“, Pojistka (prostor pro cestující): č. „9“, „10“, „11“, „12“ |
| 25 | 120 | Světlomet, světlomet přední mlhový, zadní lampa, pojistka (motorový prostor): č. „18“, „22“, „23“, „26“, „27“, „29“ |
| 26 | 40 | Zapalování |
| 27 | 30 | Elektrické okno, systém elektrických sedadel, pojistka (prostor pro cestující): č. „26“ |
| 28 | – | – |
| 29 | 20 | Kontrola motoru, INVECS-II, imobilizér, systém automatické kontroly rychlosti, kontrola stability Mitsubishi |
| 30 | 40 | Topení PTC, systém nečinnosti topení (Diesel) |
| R1 | Ventilátor kondenzátoru (vysoká rychlost) | |
| R2 | Ventilátor kondenzátoru (nízká rychlost) | |
| R3 | Odmlžovač stěračů | |
| R4 | Kompresor klimatizace | |
| R5 | Klaksón | |
| R6 | Světlomet přední mlhový | |
Pojistková skříňka 2
| Číslo | Ampéry [A] | Popis |
|---|---|---|
| 1 | 60 | HBB, EBD, ABS |
| 2 | 40 | HBB, EBD, ABS |
| 3 | 80 | Kontrola motoru, systém předehřevu (Diesel) |

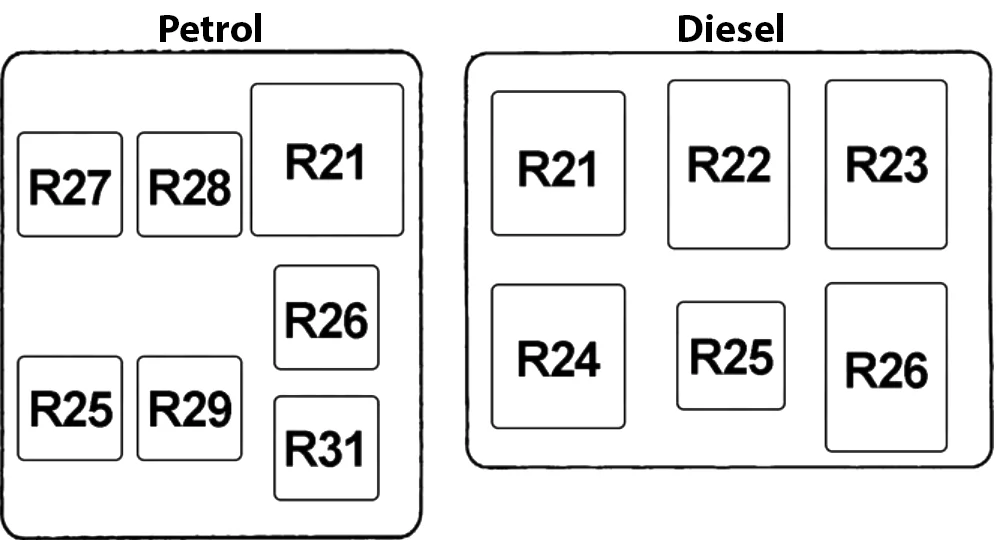

Pojistková skříňka 1
| Číslo | Relé |
|---|---|
| R21 | Ventil ABS |
| R22 | Ohřívač palivového potrubí |
| R23 | Přerušení paliva |
| R24 | Startování |
| R25 | Kontrola motoru |
| R26 | Benzín: Palivové čerpadlo č. 2 |
| R27 | Palivové čerpadlo č. 1 |
| R28 | Kontrola ovladače vstřikovače |
| R29 | Servopohon škrticí klapky |
| R31 | – |
Pojistková skříňka 2
| Číslo | Relé |
|---|---|
| R19 | Motor ABS č. 1 |
| R20 | Motor ABS č. 2 |
