Mitsubishi Colt 5 (1994-2002) – pojistková skříňka
Schéma pojistek a relé – Mitsubishi Colt 5
Týká se vozidel vyrobených v letech:
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 a 2002.
Umístění pojistkové skříňky na palubní desce

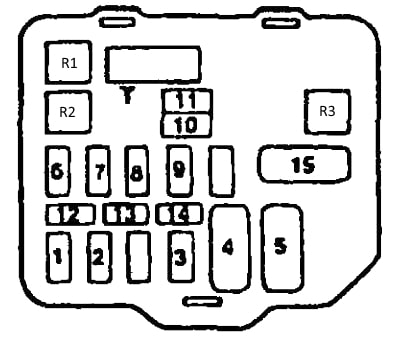

Pojistková skříňka
Nachází se pod přístrojovou deskou vlevo, pro vozidla s volantem na levé straně.
Popis
| 1 | Relé 10A |
| 2 | Zapalovač cigaret 15A |
| 3 | 10A Směrovka |
| 4 | Výstražná světla 25A |
| 5 | 25A Vyhřívané zadní sklo |
| 6 | 20A Stěrače |
| 7 | 10A Zpětná světla |
| 8 | 20A Centrální zamykání |
| 9 | 10A Přístrojová deska |
| 10 | 10A Vyhřívaná sedadla |
| 11 | 20A Otevírací střecha |
| 12 | Rezerva |
Relé
- Relé topení
- Relé vyhřívaného zadního okna
- Relé směrových a nouzových světel
Pojistková skříňka relé
Může být namontována vedle pojistkové skříňky nebo jeden nebo více prvků namontovaných samostatně:
- Relé pro elektrické ovládání oken
- Relé vyhřívaného zadního okna
- Řídicí jednotka centrálního zamykání dveří
- Relé mlhových světel
Pojistková skříňka v motorovém prostoru

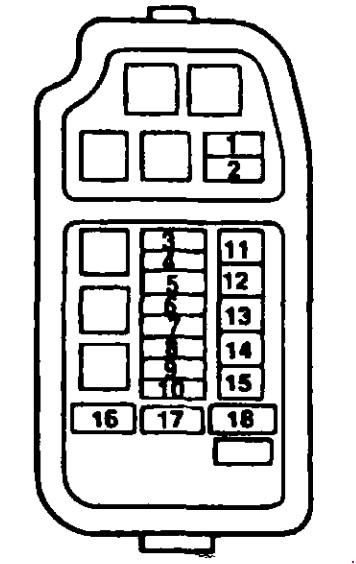

Hlavní skříňka
Nachází se vlevo vedle baterie.
Popis
| 1 | 15A Brzdové světlo |
| 2 | Alarm 10A |
| 3 | 15A Světla proti krádeži |
| 4 | 10A Boční světla |
| 5 | 10A Boční světla |
| 6 | Klimatizace 10A |
| 7 | 10A Mlhovky |
| 8 | 10A Klakson |
| 9 | Rádio 10A |
| 10 | 10A Vnitřní osvětlení |
| 11 | 20A Diagnostika motoru |
| 12 | 30A Elektrická okna |
| 13 | 30A Ventilátor chlazení chladiče |
| 14 | Světlomety 40A |
| 15 | 30A Zapalování |
| 16 | Pojistka 60A |
| 17 | Klimatizace 25A |
| 18 | Generátor 100A |
Relé
- A – Systém řízení motoru s relé
- B – Relé startéru
- C – Relé ventilátoru
- D – Relé světlometů
- E – Relé obrysových světel
- F – Relé signálu
- G – Relé mlhových světel

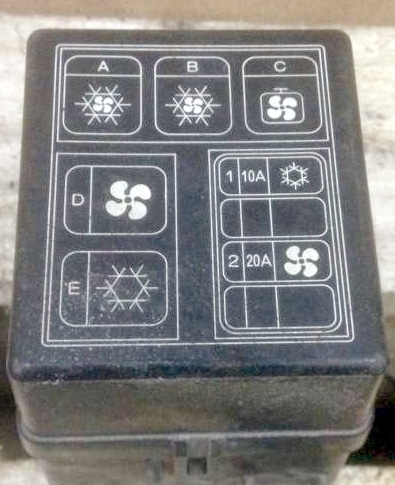

Dodatečná skříňka
Za systém klimatizace a topení odpovídají pojistky a relé.
O Mitsubishi Colt 5 (1994-2002)
Mitsubishi Colt 5, vyráběný v letech 1994 až 2002, je kompaktní automobil, který se těšil velké oblibě díky své spolehlivosti a ekonomickému provozu. Tento model byl dostupný v různých karosářských verzích, včetně třídveřového a pětidveřového hatchbacku. Pod kapotou se mohly nacházet různé motory, od menších benzinových jednotek o objemu 1.3 litru až po výkonnější 1.6litrové motory. Díky své kompaktnosti a snadné ovladatelnosti byl Colt 5 ideálním vozidlem pro městskou dopravu, přičemž nabízel dostatečný komfort i na delší cesty.
Schéma pojistkové skříňky Mitsubishi Colt 5
Tato stránka zobrazuje schéma pojistkové skříňky pro Mitsubishi Colt 5, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka se v tomto modelu obvykle nachází pod přístrojovou deskou na straně řidiče a další může být umístěna v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a správné fungování vozidla, proto je důležité mít přehled o její konfiguraci.
