Mitsubishi Grandis (2003-2011) – pojistková skříňka
Mitsubishi Grandis (2003-2011) – schéma pojistek
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011
Pojistka zapalovače cigaret (zásuvka napájení) v Mitsubishi Grandis (2003-2011) je pojistka 9 v pojistkové skříňce na přístrojové desce.

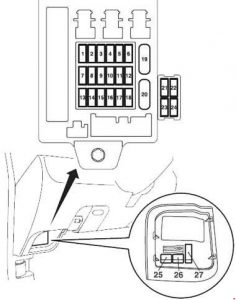

Pojistková skříňka na přístrojové desce
LHD
RHD
| Číslo | Popis | Ampéráž [A] |
| 1 | Zapalovací cívka | 10 |
| 2 | Směrovka | 7,5 |
| 3 | Světlo zpátečky | 7,5 |
| 4 | Tempomat | 7,5 |
| 5 | Relé | 7,5 |
| 6 | Vyhřívané vnější zrcátko | 7,5 |
| 7 | Světlomety stěrače | 30 |
| 8 | Kontrola motoru | 7,5 |
| 9 | Zásuvka na příslušenství | 15 |
| 10 | – | – |
| 11 | Vnější zpětná zrcátka | 7,5 |
| 12 | Kontrola motoru | 7,5 |
| 13 | – | – |
| 14 | Zadní stěrač | 15 |
| 15 | Centrální zamykání dveří | 15 |
| 16 | Zadní mlhové světlo | 10 |
| 17 | – | – |
| 18 | – | – |
| 19 | Topení | 30 |
| 20 | Odmrazování zadního okna | 30 |
| 21 | Otevřená střecha | 20 |
| 22 | Vyhřívané sedadlo | 20 |
| 23 | Zadní klimatizace | 20 |
| 24 | Startování | 10 |
| 25 | Pojistka rezervní | 30 |
| 26 | Pojistka rezervní | 20 |
| 27 | Pojistka rezervní | 30 |
Schéma pojistek v motorovém prostoru
| Číslo | Popis | Ampéráže |
| 1 | Benzín: – | – |
| Nafta: baterie | 60 | |
| 2 | Benzín: motor ventilátoru chladiče | 50 |
| Nafta: motor ventilátoru chladiče | 40 | |
| 3 | Systém prevence zablokování kol | 30 |
| 4 | Systém prevence zablokování kol | 40 |
| 5 | Elektrický systém oken | 40 |
| 6 | Přední mlhová světla | 15 |
| 7 | Benzín: napájení AC | 15 |
| Benzín: zásuvka příslušenství | ||
| Nafta: zásuvka příslušenství | ||
| 8 | Klakson | 10 |
| 9 | Benzín: kontrola motoru | 20 |
| Nafta: kontrola motoru | 10 | |
| 10 | Klimatizace | 10 |
| 11 | Brzdová světla | 15 |
| 12 | Benzín: Klakson Benzín: Odmrazovač stěrače Nafta: – |
15 |
| 13 | Benzín: alternátor | 7,5 |
| Nafta: startování | 25 | |
| 14 | Výstražná světla | 10 |
| 15 | Benzín: Automatická převodovka Nafta: – |
20 |
| 16 | Světlomet dálkových světel (pravý) | 10 |
| 17 | Světlomet dálkových světel (levý) | 10 |
| 18 | 55 W (H1): Světlomet potkávacích světel (pravý) | 10 |
| 35 W (D2R): potkávací světlo (pravé) | 20 | |
| 19 | 55 W (H1): potkávací světlo (levé) | 10 |
| 35 W (D2R): potkávací světlo (levé) | 20 | |
| 20 | Zadní světlomet (pravý) | 7,5 |
| 21 | Zadní světlomet (levý) | 7,5 |
| 22 | Vytvořit zálohu | 15 |
| 23 | Rádio | 10 |
| 24 | Palivové čerpadlo | 15 |
| 25 | Benzín: elektrické zadní dveře | – |
| Nafta: – | – |
Quadro pojistek v motorovém prostoru (diesel)
| Číslo | Popis | Ampéráž [A] |
| 1 | Ventilátor kondenzátoru | 30 |
| 2 | Kontrola motoru | 30 |
| 3 | Ventil řízení | 10 |
| 4 | Relé zapalování | 10 |
| 5 | Blok ventilu | 10 |
| 6 | Imobilizér | 7,5 |
| 7 | Žhavicí trubice | 10 |
O Mitsubishi Grandis (2003-2011)
Mitsubishi Grandis, vyráběný v letech 2003 až 2011, je prostorné MPV, které nabízí komfortní jízdu a praktický interiér. Tento model je známý svou flexibilitou a možností přepravy až sedmi pasažérů. Grandis byl dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytovaly dostatečný výkon pro každodenní ježdění i delší cesty. Díky svému modernímu designu a spolehlivosti si získal oblibu mezi rodinami, které potřebují dostatek prostoru a pohodlí.
Schéma pojistkové skříňky Mitsubishi Grandis
Tato stránka zobrazuje schéma pojistkové skříňky pro Mitsubishi Grandis, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka obvykle nachází v prostoru pro řidiče pod palubní deskou a další může být umístěna v motorovém prostoru. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro udržení bezpečnosti a funkčnosti vozidla.
