Mitsubishi Space Wagon (1997-2003) – pojistková skříňka
Schéma pojistek a relé – Mitsubishi Space Wagon
Týká se vozidel vyrobených v letech:
1997, 1998, 1999, 2001, 2002, 2003.

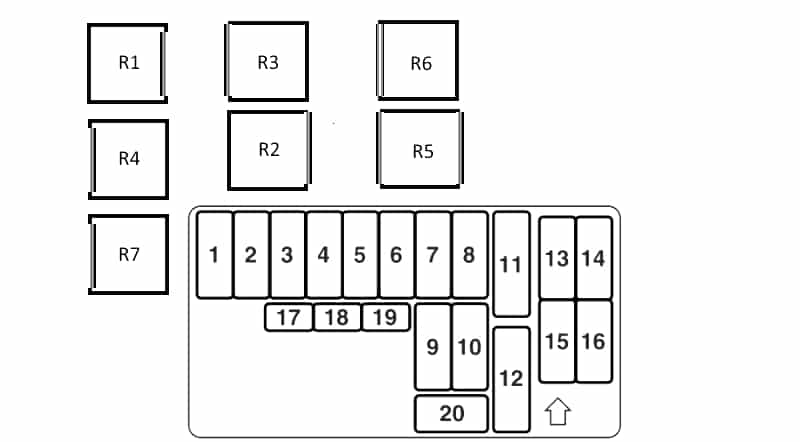

Pojistky v kabině
Nachází se pod přístrojovou deskou na straně řidiče.
Popis
| 1 | 15A Čistič zadního skla |
| 2 | Rezerva |
| 3 | 10A Rádio, Audio |
| 4 | Zapálení 15A |
| 5 | 10A Klimatizační systém, systém ABS, systém nouzového brzdění, ohřívač palivového filtru, ohřívač předního skla, řídicí jednotka multifunkční 1, řídicí jednotka převodovky |
| 6 | 10A Tempomat, systém recirkulace výfukových plynů (EGR), přístrojová deska, imobilizér 2^ (4D56T), regulátor diferenciálu, elektronická řídicí jednotka 4WD, systém SRS, elektroventil karburátoru, senzor rychlosti vozidla |
| 7 | Kontrola motoru 20A |
| 8 | 10A Světla couvání |
| 9 | 10A Zadní mlhové světlo |
| 10 | 20A Centrální zamykání |
| 11 | 30A Vyhřívané zadní sklo |
| 12 | Ohřívač 30A |
| 13 | 20A Otevírací střecha |
| 14 | 10A ABS |
| 15 | 20A Vyhřívané sedadlo |
| 16 | 10A Vyhřívaná zrcátka |
| 17 | Rezerva |
| 18 | Rezerva |
| 19 | Rezerva |
| 20 | Rezerva |
Relé
- Relé světla zadního mlhového světla
- Relé pro ovládání elektrických oken
- Relé generátoru
- Relé motoru ventilátoru topení – zadní A / C
- Relé vyhřívaného zadního skla
- Relé motoru ventilátoru topení – přední A / C
- Relé obvodů pomocného napájení
Pojistky v motorovém prostoru
Nachází se vedle baterie.
Popis
| 1 | Generátor 100A |
| 2 | 60A ABS |
| 3 | Skupina pojistek 60A |
| 4 | 50A Řídicí jednotka ventilátoru topení |
| 5 | 20A Systém řízení motoru, systém řízení automatické převodovky (INVECS-II 4A/T) |
| 6 | 30A Zapalování |
| 7 | 40A Elektrické ovládání oken |
| 8 | 15A Zásuvky napájení pro příslušenství v kabině |
| 9 | Stěrače na odmrazování 15A |
| 10 | 10A Nouzová světla a směrovky |
| 11 | 15A Signály zastavení |
| 12 | Audio systém 10A |
| 13 | Osvětlení systému 10A |
| 14 | Kompresor klimatizace 10A |
| 15 | 20A mlhová světla |
| 16 | Signál 10A |
| 17 | 20A Stěrače a ostřikovač předního skla |
| 18 | Rozměry 10A |
| 19 | Rozměry 10A |
| 20 | 10A světla s tlumeným světlem |
| 21 | 10A světla s tlumeným světlem |
| 22 | 10A světla s dálkovým světlem |
| 23 | 10A světla s dálkovým světlem |
Relé
- A – Relé signál
- B – Relé světel mlhových světel
- C – Relé kontroly motoru
- D – Relé motoru ventilátoru chlazení
- E – Relé ventilátoru
- J – Relé elektromagnetické spojky kompresoru klimatizace
- K – Relé motoru ventilátoru chlazení
- L – Relé čerpadla paliva
- M – Hlavní relé systému vstřikování
- N – Relé kontroly vstřikovačů
- O – Relé kontroly automatické převodovky
O Mitsubishi Space Wagon (1997-2003)
Mitsubishi Space Wagon, vyráběný v letech 1997 až 2003, je prostorné MPV, které nabízí pohodlné cestování pro rodiny a skupiny. Tento model je známý svou všestranností a praktičností, přičemž poskytuje dostatek prostoru pro pasažéry i zavazadla. Space Wagon byl dostupný s různými možnostmi motorizace, včetně benzínových motorů o objemu 2.0 a 2.4 litru. Tyto motory jsou známé svou spolehlivostí a dostatečným výkonem pro každodenní ježdění. Díky své robustní konstrukci a kvalitnímu zpracování si Space Wagon získal oblibu mezi řidiči, kteří hledají spolehlivé a praktické vozidlo.
Schéma pojistkové skřínky Mitsubishi Space Wagon
Tato stránka zobrazuje schéma pojistkové skřínky pro Mitsubishi Space Wagon, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skřínka obvykle nachází pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skřínka je klíčovým prvkem pro bezpečnou provoz vozidla, a proto je důležité mít přehled o jejím uspořádání a funkci.
