Mitsubishi Pajero Sport (2008-2016) – pojistková skříňka
Mitsubishi Pajero Sport – schéma pojistkové skříně
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 a 2016.
Pojistka zapalovače cigaret (zásuvka napájení) v Mitsubishi Pajero Sport č. 2 se nachází v pojistkové skříni v kabině.
Kabina
Poloha pojistkové skříně

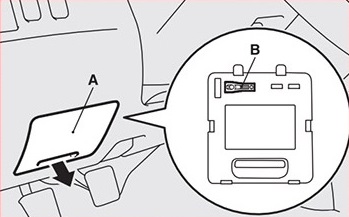

Volant vlevo: Panel pojistek se nachází za krytem vlevo od volantu. Potáhněte kryt (A), abyste jej odstranili. Použijte vytahovač (B) k vyjmutí pojistek.
Schéma pojistkové skříně
Přiřazení pojistek v přístrojové desce
| Č. | Popis | Ampéry [A] |
|---|---|---|
| Č. | Popis | Ampéry [A] |
| 1 | Boční světla (levá) | 7,5A |
| 2 | Zapalovač cigaret | 15A |
| 3 | Cívka zapalování | 10 A |
| 4 | Startovací motorek | 7,5A |
| 5 | Otevíratelná střecha | 20A |
| 6 | Zásuvka napájení | 15A |
| 7 | Boční světla (pravá) | 7,5A |
| 8 | Vnější zrcátka | 7,5A |
| 9 | Řídicí jednotka motoru | 7,5A |
| 10 | Blok ovládání | 7,5A |
| 11 | Zadní mlhové světlo | 10 A |
| 12 | Centrální zamykání | 15A |
| 13 | Vnitřní světlo | 10 A |
| 14 | Zadní stěrač | 15A |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| 15 | Přístrojová deska | 7,5A |
| 16 | Relé | 7,5A |
| 17 | Vyhřívání sedadel | 20A |
| 18 | Příslušenství | 10 A |
| 19 | Vyhřívaná vnější zrcátka | 7,5A |
| 20 | Stěrače | 20A |
| 21 | Světla couvání | 7,5A |
| 22 | Ohřívač zadního skla | 30A |
| 23 | Ohřívač | 30A |
| 24 | Elektrická sedadla | 40A |
| 25 | Audio | 10 A |
| 26 | Elektronická řídicí jednotka | 15A |
| 27 | Rezervní pojistka | 7,5A |
| 28 | Rezervní pojistka | 20A |
| 29 | Rezervní pojistka | 30A |
Poloha pojistkové skříně
Stiskněte háček a odstraňte kryt.
Schéma pojistkové skříně
Přiřazení pojistek v motorovém prostoru
| Č. | Popis | Ampéry [A] |
|---|---|---|
| 1 | Nepoužívané | – |
| 2 | Elektrická okna | 40A |
| 3 | Zapalování | 40A |
| 4 | Kompresor klimatizace | 20A |
| 5 | Motor ventilátoru kondenzátoru | 20A |
| 6 | Světlomety (levé) | 10 A |
| 7 | Světlomety (pravé) | 10 A |
| 8 | Světlomet potkávacích světel (levý) | 10A / 20A |
| 9 | Světlomet potkávacích světel (pravý) | 10A / 20A |
| 10 | ECU motoru | 20A |
| 11 | Generátor | 7,5A |
| 12 | Brzdová světla | 15A |
| 13 | Klaksón | 10 A |
| 14 | Automatická převodovka | 20A |
| 15 | Výstražné světlo | 10 A |
| 16 | Palivové čerpadlo | 15A |
| 17 | Mlhová světla | 15A |
| 18 | Audio | 20A |
O Mitsubishi Pajero Sport (2008-2016)
Mitsubishi Pajero Sport, vyráběný v letech 2008 až 2016, je robustní SUV, které si získalo popularitu díky své spolehlivosti a schopnosti zvládat různé terény. Tento model je známý svým prostorným interiérem a komfortem, který poskytuje nejen na silnicích, ale i mimo ně. Pajero Sport byl dostupný s různými motorizacemi, včetně naftových a benzínových motorů, což umožnilo řidičům vybrat si podle svých preferencí a potřeb. Výkon a efektivita těchto motorů zajišťovaly plynulou jízdu a dostatečný tah i v náročnějších podmínkách.
Schéma pojistkové skříně Mitsubishi Pajero Sport
Tato stránka zobrazuje schéma pojistkové skříně pro Mitsubishi Pajero Sport, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříň nachází typicky v prostoru pod kapotou a v interiéru vozidla, obvykle pod přístrojovou deskou. Schémata na této stránce detailně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříň je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přesné informace o jejím obsahu a umístění.
